Juma-PA 1000W ist ein High-Tech Produkt von unseren Funkfreunden in Finnland
JUMA PA 1000 W (1KW) PEP
JUMA 1000 W Linear Amplifier für HF + 6m

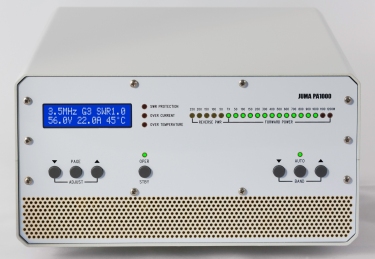

JUMA PA 1000 W - Vorderansicht
(Zur Vergrößerung der Abb. - bitte auf das Bild klicken)
(Zur Vergrößerung der Abb. - bitte auf das Bild klicken)
Zur JUMA PA 1000-Seite: "JUMA® 1000"
Die Übersicht
JUMA PA1000W ist eine ultraleichte Endstufe-1-kW Verstärker mit nur 5,5 kg (12 lbs) für HFund 6-Meter- Bänder. Er ist besonders praktisch für DXpeditions und ähnliche Reiseveranstaltungen sowie für die Station. Die JUMA PA1000W verwendet einen modernen LDMOS- Transistor im HF-Verstärker.
Die HF-Anpassung basiert auf einem neuartigen Design, das
eine sehr gute Effizienz bietet. Die Stromversorgung ist mit
der neuesten Hocheffizienztechnologie, ein leichtes Gewicht
Resonanzstromversorgung. Sie können es unendlich im · Standby-Modus lassen, da es nur 6 Watt verbraucht und
nach dem Abkühlen völlig geräuschlos ist. Dies ist auch
besonders praktisch bei der Steuerung der JUMA PA1000
mit der Fernbedienung. ·
JUMA PA1000W akzeptiert Banddaten von gängigen
Transceivern. Es unterstützt paralleles BCD, serielle
Banddaten und analoge Bandspannung. ·
JUMA PA1000W ist vollständig gegen zu hohes SWR,
auf Überstrom und Übertemperatur immer geschützt.
Es hält falschen Bandantennen, Unterbrechungen oder
Kurzschlüssen im HF-Ausgang und versehentlichen
Impedanztransienten stand. Der SWR-Schutz basiert
auf der von der Antenne zurückkommenden
HF-Rückleistung. ·
Wenn das Antennen-SWR zu hoch ist, können Sie weiter
arbeiten, indem Sie die Leistung verringern.

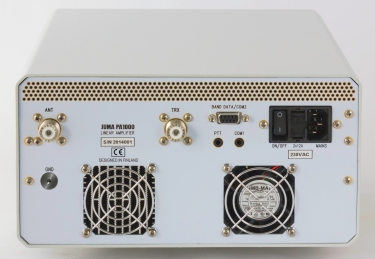

Einfache Benutzeroberfläche JUMA PA1000W ist einfach zu bedienen. Auf der Vorderseite befinden sich nur die erforderlichen Drucktasten. Das LCD zeigt die wesentlichen Informationen an, die LED-Leiste zeigt die Ausgangsleistung und die Rückleistung an. OPER, AUTO-Band und Schutz werden durch eigene LEDs angezeigt. Die Rückseite verfügt über einen Netzanschluss, einen TRX-Anschluss, einen ANT- Anschluss, einen PTT-Eingang und Banddateneingänge.
Die Merkmale
- Nennausgangsleistung 1000 W PEP.
- Alle HF-Bänder einschließlich WARC-Bänder und 6 Meter.
- Eingangsleistung: Einstellbare Verstärkung für 5W ... 25W-Antrieb.
- Netzspannung 230VAC oder eine umschaltbare 115 / 230VAC-Option.
- LCD-Anzeige für Band, Verstärkung, SWR, Spannung, Strom und Temperatur.
- LED-Balkenanzeige für Vorwärts- und Rückwärts-HF-Leistung.
- SWR, Überstrom- und Übertemperaturschutz.
- Temperaturgesteuerte Lüfterdrehzahl, nach dem Abkühlen völlig geräuschlos.
- Automatische oder manuelle Bandauswahl.
- Banddatenformate: BCD, RS232, C-IV und analoge Bandspannung.
- Steuerkabel für Ihren Transceiver auf Anfrage erhältlich.
- Tragegriff inklusive (FOTO am Seitenende).
- Eingebaute 12-V-Netzteiloptionen (2.5/5 A).
- Remote-Unterstützung mit der kostenlosen Windows-Anwendung.
- JUMA COM HUB für gleichzeitige Verwendung von PC-Anwendungen verfügbar.
- Impedanz / Anschlüsse: 50 Ohm / 2x SO-239.
- Typ N- und BNC - Anschlüsse auf Anfrage erhältlich.
- Kleine Größe: B x H x T - 260 x 135 x 300 mm.
- Abmessungen in Zoll: (10,28" x 5,32" x 11,81").
- Ultra geringes Gewicht: 5,5 kg (CE).
- CE-Kennzeichnung.
- Zwei Jahre Garantie und ein Jahr MOSFET-Garantie.
Wie kann man bestellen
Der vollständig getestete JUMA PA 1000-Verstärker
kann per E-Mail bestellt werden. Die Vorlaufzeit
beträgt eine Woche. Der Preis beträgt 2. 300. -- € +
Bearbeitungs- und Versandkosten. 100 € extra
für 115 / 230VAC. Der Einbau unterschiedlicher
12V Optionen schlägt dann noch mit etwa 90.-- €
bis 120.-- € zu Buche, je nach Wunsch mit 2.5 A/
5.0 A . · Beim Verkauf in EU-Länder wird eine Mehrwertsteuer von 24% hinzugefügt. Der Gesamtpreis zur Versendung in EU-Länder, beläuft sich dann auf ca. 3. 200. -- EUR, immer ohne Bearbeitungs- und Versandkosten. Die Firma JUMA akzeptiert PayPal und Überweisung. Die JUMA PA 1000W (1 KW) wurde in Finnland von OH2NLT und OH7SV entwickelt. Gemessen am Leistungsumfang dieses Linear-Amplifiers ist der Preis im Vergleich zu anderen auf dem Markt befindlichen Linear-Amplifiern absolut gerechtfertigt. Der Linear- Amplifier - PA 1000W von JUMA®, kann dabei sogar als relativ günstig angesehen werden. (DD6NT) ·
Zögern Sie nicht JUMA® zu kontaktieren , wenn Sie
Fragen zur PA 1000W haben, senden Sie einfach eine
E-Mail an: ([email protected]). ·
Das Benutzerhandbuch Version 1.60 als PDF-Download (nur englisch) und das Remote-Handbuch und Windows Anwendung können Sie kostenlos herunterladen, auch Firmware-Updates und Zusätzliche Informationen im hier folgenden Abschnitt:
Informationen als Download
• Benutzerhandbuch v.1.60, Juma 1000 Watt
• Tragegriff inklusive (Foto am Seitenende)
• Eingebaute 12-V-Netzteiloptionen (2.5/5 A)
• Netzspannung umschaltbare Option 115/230VAC
• Remote-Unterstützung mit Windows-Anwendung
• JUMA COM HUB • Siehe die Garantie-Bedingungen
• Firmware-Programmierung und Updates
• Zusätzliche Informationen
• JUMA PA 1000 auf 60 Meter (5 MHz)* (15W EIRP) ·
(Copyright © by JUMA® - OH2NLT and OH7SV) ·
JUMA® - ist eine eingetragene Marke von Juha Niinikoski
OH2NLT, Matti Hohtola OH7SV. Copyright jumaradio.com
Update vom 2020-09-16 Technische Daten können ohne
vorherige Ankündigung geändert werden. Neue Firmware
(v.1.32) veröffentlicht und Benutzerhandbuch aktualisiert
(auf Version 1.60). ·
Weitere Informationen über die Finnische Firma "JUMA®",
über Forschung, Entwicklung und Herstellung der eigenen
Produkte und deren Anwendung im Amateurfunkbereich,
finden Sie auf der Seite: "OM - Webseiten", unter den
betreffenden Call´s der Firmeninhaber von "JUMA®" - ·
(OH2NLT - Juha / OH7SV - Matti). · Zurück zur JUMA PA 1000-Seite: "JUMA® 1000"

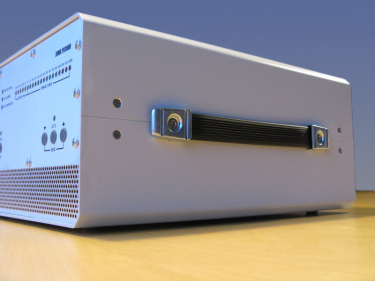

JUMA® PA 1000 W PEP (1KW) Abb. - Handgriff
(Zur Vergrößerung der Abb. - bitte auf das Bild klicken)
Linear-Endstufe

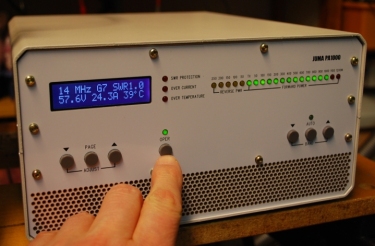

im Shack, - in vollem Einsatz auf 20m
·

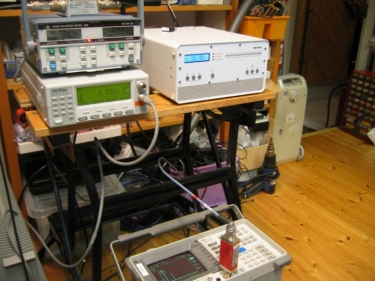

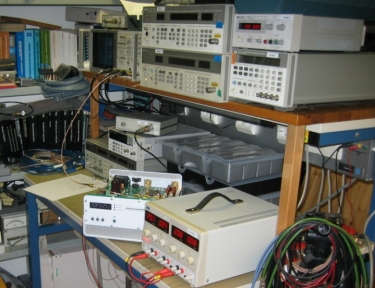

Testaufbau
Ansicht 1
Testaufbau
Ansicht 2
·
Testaufbau
Ansicht 3
·

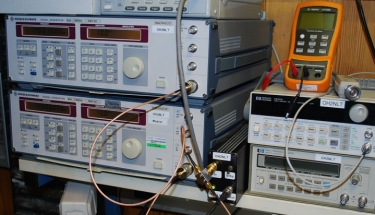

IMD measurement signal is generated with two R&S SMY 02
generators. Two carriers are combined with Mini Circuits ZX10-2-12-S+ splitter
and amplified with a 10W wide band amplifier. Amplifier input power is monitored
with R&S NAP power meter. Amplifier output is fed to Tenuline 8329-300 30dB
power attenuator. After power attenuator signal is split in to two with 6dB
Suhner splitter. Additional 10dB Spinner and Suhner attenuators are fitted to
both signal paths. One signal path is connected to HP8594E spectrum analyzer.
Another signal path is connected to Anritsu ML2437A power meter with MA2421A
sensor. Total 46dB of leg attenuator chain is calibrated with generator and power
meter.
·
Zur JUMA PA 1000-Seite: "JUMA® 1000"
·
………………………………………………………………………………Achtung: JUMA Piraten Kopien-Warnung / Kopien aus China.
………………………………………………………………………………
*) Laut der Mitteilung Nr. 1699/2016 der BNetzA, ist das
60m Band in Deutschland ab sofort freigegeben. · Der Frequenzbereich ist 5351,5...5366,5 kHz, gesendet werden darf mit maximal 2,7 kHz Bandbreite und höchstens 15 W EIRP. Andere Funkdienste dürfen nicht gestört werden. ·
Das bedeutet, dass sich die Benutzung einer Linear- Endstufe im 60m-Band, als völlig unangebracht erweist. ·
(Copyright © by Nachrichten-Archiv DD6NT) · ·

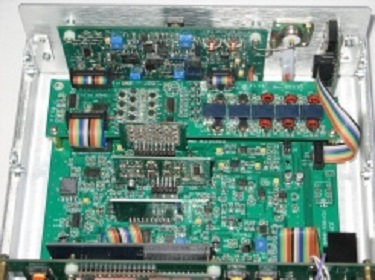

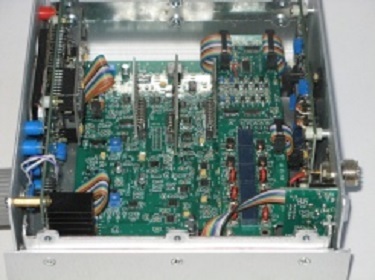

Warnung vor JUMA-Raubkopien!
Chinesen haben JUMA TRX2 und JUMA PA100-D kopiert. Die Qualität und die
Leistung sind schlecht und es gibt keinen Support für diese Raubkopien,
obwohl auf den Leiterplatten das Rufzeichen OH7SV steht. Sehen Sie sich die
Bilder unten an, um diese Raubkopien zu identifizieren. Seien Sie vorsichtig
und kaufen Sie keine Kopien.
Klicken Sie bitte auf die Bilder, um sie zu vergrößern.

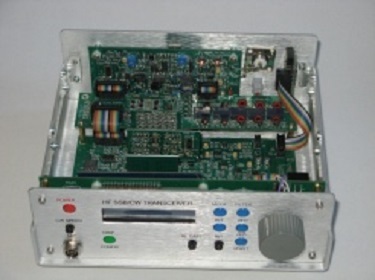

JUMA
TRX2 Raubkopie
JUMA
TRX2 Raubkopie
JUMA
TRX2 Raubkopie
Zur Vergrößerung der Abb. - bitte auf das Bild klicken
·
Präsentationsvideos auf Youtube ansehen
Beispiel -MP3- Aufnahmen mit einem OCF-Dipol von OH7SV im Stadt-QTH Vantaa,
Südfinnland. SSB-Beispiel im 80-m-Wettbewerb (UA3TCJ) CW-Beispiel im
80-m-Wettbewerb (SP4Z) CW-Beispiel im 30-m-Band (OK1KJV) SSB-Beispiel im
20-m-Band (SV9CVY) CW -Beispiel im 20-m-Band (4Z5AD) CW-Demo mit breitem/schmalem
Filter in 20 m (4Z1UF) CW-Beispiel im 17-m-Band (JA8CMC) SSB-Beispiel im
20-m-Band (KH6IB) AM-Beispiel-MP3-Aufnahmen (bei Nullschlag ) von OH2NLT mit
einem OCF-Amateurfunkdipol , QTH Espoo, Südfinnland 29.11.2008 um 17:00 UTC
AM Deutsche Welle auf 6,075 MHz, Beispiel 1 AM Deutsche Welle auf 6,075 MHz,
Beispiel 2 Firmware Die aktuellsten Software-Updates werden verfügbar sein
und Benutzer können die Firmware einfach und ohne Spezialwerkzeuge mit dem
eingebauten Flasher-Dienstprogramm und einem PC-Serielles Kabel. Die Firmware ist
in der Sprache C geschrieben. Der Quellcode ist für Experimentatoren
verfügbar
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
