Allgemeines zu den Wetterballonen und Sonden:
Wettersonden werden weltweit von ca. 1000 Stationen zu festgesetzten Zeiten von
meterologischen Stationen sowie von militärischen Gebieten bei Bedarf gestartet,
um Wind, Geschwindigkeit, Richtung, Temperatur, Luftfeuchtigkeit, Taupunkt und einige andere Umweltbedingungen
vom Boden bis in eine Höhe von ca 10.000 - 35.000 Meter zu messen.
Eine interaktive Karte mit allen bekannten Details dazu findet sich auf Radiosonde.eu
Radiosonde.eu Wettersonden Startorte Europa Karte

In Wien werden diese Sonden von der ZAMG - Zentralanstalt für Meteorologie in Wien Döbling gestartet.
Die Startzeiten sind täglich um 11:30 UTC
und 23:30 UTC !!!
(Ortszeit: Normalzeit 12:30
/ Sommerzeit 13:30 und Normalzeit 00:30 / Sommerzeit 01:30)
Im 19. Bezirk in der PERNTERGASSE (Zufahrt Hohe Warte Strasse) ist der Hohe Radarturm mit der Kugelform
nicht zu übersehen. Vom Beobachtungspunkt - Einfahrtstor - kann man von der Strasse aus beim Start problemlos zusehen!
etwa 2-5 Minuten vor Start kommt das Fluggespann dann aus dem Hangar und wird pünktlich gestartet.

Auf der Webcam kann im Archiv manchmal der aufsteigende Ballon auf den Fotos entdeckt werden.
Webcam ZAMG Gelände


hier ein kleines
Video vom Sondenstart
am 5.10.2013 welche ich nach ca 2,5 Stunden wiedergefunden habe.


Nun beginnt der Zeitpunkt für den Sondenjäger!
Eine Zusammenstellung welche Dinge bei der Suche hilfreich wären:

1 vollgetanktes Fahrzeug es macht keinen Spass wenn man mit dem Fahrzeug weit ab jeder Zivilisation wegen Spritmangel liegenbleibt.
1 Funkemfänger für die Frequenzen 400 - 406 MHz zum Peilen und/oder ein Empfänger mit Diskriminator Ausgang oder SDR (DVBT Stick)
1 Peilantenne zb: HB9CV für 70cm Band oder Selbstbau z.B.: "Moxxon" Antenne, eine alte Fernsehrichtantenne für UHF Empfang kann man auch verwenden
1 Laptop oder Raspberry mit Bildschirm
mit Software und mit Netzteil, Batteriepack für Raspberry
1 Spannungswandler von 12 V auf 220V / 12V auf 5V
da die Batterie des PC sicher nicht 5 Stunden durchhält?!
Adapterkabel für Raspberry 12V auf 5V zum Betrieb am Autoboardnetz
Verbindungskabel, Adapterstecker
für Antenne und Audio Signal zum PC
Gummistiefel die Sonden landen leider nicht immer auf festem Untergrund und wenn die Felder und Wiesen nass sind, sehen die Schuhe dementsprechend aus.
Fernglass zum Absuchen der Umgebung. Es erspart viele Meter Fußmarsch da viele rote und weiße fremde Teile in der Landschaft liegen und leicht verwechselt werden
GPS Handgerät Die Software am PC oder Raspberry gibt auch die GPS Daten der Sonde aus und diese kann man dann ins GPS Gerät eingeben und findet die Sonde leichter. z.B. im Wald sehr hilfreich!
Lange Teleskopstange Angelrute 5-10m sind ideal um auf Bäume hinauf zu reichen! Manche Sonden landen anscheinend absichtlich auf Baumen! siehe unsere Sondenberichte unten und auch auf Youtube gibt es genug Videos solcher Bergeaktionen.
Taschenmesser
zum Durchschneiden der ca.50m langen Schnur
Reisepass Wichtig für Grenzgebiete! Manche Sonden überfliegen schon mal die Landesgrenze und trotz EU sollte man einen Pass mithaben wenn man die Suche nicht an der Grenze beenden will!! (Strafgebür beim Übertritt ohne Reisepass ca.35 Euro)

Und noch ein wichtiger Hinweis an alle Autofahrer:
Wenn man auf Feldwegen und Wiesen sein KFZ abstellt, seid vorsichtig!
Nach einer längeren Autofahrt ist der Auspuff und KAT eures Fahrzeuges sehr heiß und
je nach Untergrund könnte sich das Gras oder Stroh darunter schnell entzünden!
Ihr habt zwar die Sonde eingesammelt, müsst aber dann per Anhalter nach Hause kommen!
Also BITTE VORSICHT wo ihr euer KFZ abstellt!
So ein Feldbrand kann euch teuer kommen und ist die Sonde nicht wert!!!

Und gleich noch ein Hinweis bezüglich Sicherheit:
Sonden landen auch immer wieder über Hochspannungsleitungen und bleiben teilweise daran hängen.
Hochspannungsleitungen und daran herunterhängende Sondenschnüre speziell wenn sie noch Luftfeuchtigkeit vom Flug haben, können tötlich wirken!
In so einem Fall besser die Polizei verständigen, welche dann das zuständige Energieunternehmen alarmiert!

Link zu Live fliegenden Sonden:

Live Karte Wettersonden aktuell - Radiosondy.info

Die Sendefrequenzen der Sonden sind je nach Startort unterschiedlich: 400 - 406 MHz (siehe Link zur Liste hier oben auf der Seite)
Die Einstellungen am Empfänger sind :
FM (Sondensignal Bandbreite je nach verwendeter Sondentype verschieden zB RS41 hat 5KHz)

Welche Sondentype verwendet wird, kann aus dem Tonsignal einfach erkannt werden:
Vaisala RS92 Sonde Ton einer RS92 Sonde
Vaisala RS41 Sonde Ton einer RS41 Sonde
MODEM M10 Sonde Ton einer M10 Sonde
Graw DFM09 / DFM06 Sonde Ton einer DFM 09 und 06 Sonde

Diese Soundfiles dienen nur zum akustischen Erkennen der Signale und können mit Sondemonitor mangels Qualität nicht oder schwer dekodiert werden!!!

Sollte jemand ein Soundfile zum Testen und justieren für Sondemonitor benötigen, können hier verschiedene Soundfiles heruntergeladen werden:
Sondensoundfiles

Windows und Sondemonitor
Je nach Sondenart wird nun der Ausgang des Empfängers mit dem Mic-Eingang des PC verbunden und die Software gestartet und justiert.
Am Besten funktioniert es, wenn man am Empfänger einen sogenannten Diskriminator Ausgang mit dem Mic des PC verbindet.
Bei den RS92 Sonden reicht jedoch auch der Lautsprecher Ausgang des Empfängers.
Bei den neueren RS41 + M10 Sonden handelt es sich um Digitalsignale
und diese lassen sich nur mit einem solchen Diskriminator Ausgang dekodieren!!!
Den Diskriminatorausgang findet man bei manchen Geräten auch als 9k6 oder 9600bps TNC/Packet Anschluss bezeichnet.

Zur Auswertung der Sonden Telemetriedaten wird z.B. das Programm  "Sondemonitor" verwendet für Windows (XP-Win 10)
und ist unter Sondemonitor von COAA zu finden.
Die ersten 21 Tage sind frei. Danach muss man es für 25€ registrieren.
Eine genaue deutsche Anleitung zum Installieren und Bedienen findet man unter RADIOSONDE.EU
Um die Sondendaten dann noch auf APRS einspielen zu können (mit Amateurfunklizenz) muss noch das Programm SM2APRS installiert werden.
Download und Anleitung hier: SM2APRS Software
Man muss sich schon ein paar Tage vorher in die Software einarbeiten um dann im "Ernstfall" mit der Software umgehen zu können.
Hat man ein geeignetes GPS Gerät mit seriellem Ausgang (NMEA Format),
kann man die eigene GPS Position live zusätzlich zur Sondenposition in der Karte einblenden wenn das GPS mit dem PC verbunden wird
und sieht somit alles auf einem Bildschirm!


Linux  Raspberry

Als Alternative zu Windows Sondemonitor gibt es noch die Möglichkeit in Linux mit dem Programm dxlAPRS.
Mittlerweile hat sich diese Software so weit entwickelt, dass es genauer, einfacher und vielseitiger ist als das Windows Sondemonitor Programm.
Auch für den mobilen Einsatz ist es wesentlich einfacher zu handhaben, da es auf einem Raspberry mit einem z.B. 5 Zoll Bildschirm
betrieben werden kann und der Laptop nicht mitgeschleppt werden muss.
eine Bauanleitung dazu sowie die Druckfiles für einen 3D Drucker sind hier auf meiner Seite zu finden:
Bauanleitung eines Raspberry zum Sondenempfang

Linkseite zu den verschiedenen Software für Windows und den Raspberry, Bauanleitungen, 3D Druckerfiles etc



Auch auf Youtube findet sich etwas. Hier z.B. die Landung einer Sonde:
Sonden Landung von OE5KTM am 1.7.2014

Eine sehr Informative Seite zu diesem Thema findet sich auch bei
 http://www.radiosonde.eu/RS00-D/RS00-D.html#ancre48019


Da die Anzahl und Dichte der Sondensucher sehr groß ist, kann man sich gratis auf der folgenden Seite registrieren.
Diese sehr gute Seite mit vielen Sondenstatistiken und Status der Sonden (gefunden, nicht auffindbar, etc...) Live Kartendaten usw. ist auf:
SQ6KXY Radiosonde Tracker
Hier soll auch eine beabsichtigte Suche eingetragen werden, damit nicht mehrere Sondensucher unnötig losfahren und sinnlose Strecken zurücklegen!!!


Ausserdem besitzt jede Sonde die Möglichkeit dass eine Zeitschaltung programiert werden kann!
Das heisst, dass nach eingestellter Zeit sich die Sonde selbst abschaltet.
Laut Hohe Warte Mitarbeiter wird diese Funktion allerdings an diesem Standort nicht aktiviert.
Herzlichen Dank an die Mitarbeiter der ZAMG! So können wir die Sonden weiterhin finden.
Aufgrund von Peditionen der Sondensucher in Europa konnten schon sehr viele Wetterstationen sowie die Hersteller
der Wettersonden überzeugt werden, dass diese "Burst Kill" Funktionen ausgeschaltet und nur in Ausnahmen
Verwendung finden, da die Sonden von uns nicht mehr gefunden werden können und die Umwelt nicht mehr
von den Fluggespannen, Elektronikmüll und Batterien gesäubert werden können.
Ein sehr gutes Video warum die Fluggespanne und ALLE damit verbundenen Teile eingesammelt werden sollten ist hier zu sehen:
Vogelrettung

Seit Mitte des Jahre 2016 werden auf der Hohen Warte und seit Mitte 2018 in Graz und Innsbruck sowie
seit Mitte 2019 in Linz Sonden vom Typ Vaisalla RS41 verwendet.
Das Besondere an Linz, Graz und Innsbruck Standorten (Flugplätze nicht öffentlich zugänglich!):
Es werden die Sonden automatisch von AUTOSONDE (Vaisalla) Containern gestartet.
Autosonden- Kontainer Flughafen Linz - inside   Fotostrecke von OE5DRO - Rene

Autosonde Container Linz LOWL
Auf Youtube findet sich auch ein Video eines Autosonde Containers und wie so eine Wettersonde vollautomatisch gestartet wird.
Autosondestart Video

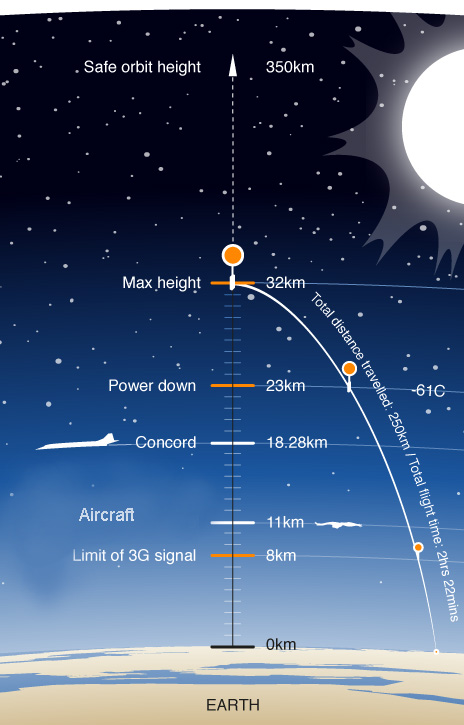

Die Flugzeit des Ballon selbst dauert meist ca. 2,5-3 Stunden und je nach Organisation und Erfahrung
kann man schon einmal einen ganzen Nachmittag damit verbringen, diese zu verfolgen, suchen und einsammeln.


Aussicht einer Wettersonde in 30,000m Höhe auf die Alpen:
.
Die Sonde und alle verbundenen Teile darf man natürlich behalten, sofern kein besonderer Hinweis an der Sonde angebracht ist!!!
Zeitweise werden auch Spezialsonden geflogen, welche sehr hochpreisig sind und wieder aufbereitet werden!
Bitte diese Spezialsonden so behandeln wie auf dem beigepacken Papier vermerkt ist!
Alle normalen Sonden kann man zurückbringen oder entsorgen.

Dies bitte ordnungsgemäß mit allen Teilen wie Ballonreste, Schnüre, Fallschirm etc. , da die Batterien und Elektronik Sondermüll sind.
Oder auch als Souvenier aufheben! Es hat schliesslich nicht jeder ein Teil zuhause
welches am Rande des Weltraums angekratzt hat und diese Aussicht hatte!


Auch gibt es die Möglichkeit die Sonden neu zu programieren und sie danach selbst weiter zu verwenden. z.B. als Aussenfühler für die eigene Wetterstation.
Dazu ist natürlich eine Amateurfunklizenz notwendig, da man einen eigenen Sender dann betreibt.
ACHTUNG! Das erneute Aufsteigen lassen mit Ballonen ist nicht gestattet und bedarf einer behördlichen Genehmigung!
Austro Control - steigenlassen von Kleinluftballonen

Man kann diese Art des Suchen und Finden als Geocaching der Funkamateure bezeichnen da es ein "wenig" mit Funk und Technik zu tun hat.
Viele Bilder und Informationen findet man unter " Radiosonde, Wetterballon,... " bei den gängigen Suchmaschinen und auch auf z.B. Youtube.

Sondenbeschreibungen, Infos, Daten und Detailfotos der verschiedenen Sonden:
RS 92 Sonde von Vaisala
RS 41 Sonde von Vaisala
M 10 Sonde von Modem
DFM 09 Sonde von Graw
Ozon (O3) Messeinheit Brewer-Mast
RS 90 Sonde von Vaisala - alte Sondentype - wird nicht mehr verwendet

Am 13.April 2018 fand die "Lange Nacht der Forschung 2018"
auch auf der ZAMG Hohe Warte statt.
Da durften die Wetterballone natürlich nicht fehlen, und so wurden
im Laufe des Abends 3 Ballone mit Radiosonden unter großer Publikumsteilnahme
und mit vielen Erklärungen dazu hergerichtet und gestartet.

hier die 5 minütige Video-Fotoshow


Treffen einiger "Sondensucher Austria" auf der Hamradio in Friedrichshafen 2017
OE3DMB Andreas   OE1FFS Fritz    OE3WHU Wolfgang   OE1TKS Tom    OE3GOD Gerald         XYL+OE3HWU Werner


Wir sind auch auf Facebook mit einer Gruppe unter
"Radiosonde Austria" zu finden
Auf Whats App haben wir auch eine Gruppe gegründet. Wer hier teilnehmen möchte, schreibt mir bitte eine E-Mail
Für alle Funkamateure haben wir am digitalen Funk "DMR" einen eigenen Reflektor zur Verfügung - Zeitschlitz 2 Reflektor 4184 - (OE Wettersondentalk)
http://www.facebook.com/groups/209109722902211/
Um die 50 m lange Schnur welche sich zwischen Ballon und Sonde befindet einfacher wieder aufwickeln zu können, habe ich eine kleine Spulvorrichtung für eine Accubohrmaschine entworfen und gebaut.
Diese aus 4 Teilen bestehende Hilfe ist mit etwas handwerklichem Geschick leicht nachzubauen!
Die Bauanleitung mit Bildern und Vorführvideo und dazu mit einigen hilfreichen Tricks eine Sonde sicher zu bergen, könnt Ihr in der Powerpoint, welche online läuft (kein Powerpoint am eigenen Rechner notwendig) genau sehen
Viel Spass beim Nachbau und einsammeln der Sondenschnüre!

POWERPOINT Präsentation:
Sondenschnur Wickelmaschine Selbstbau
Da ich in den vergangenen Monaten schon öfters bei den verschiedensten
Clubabenden einen Vortrag über Wetterballone und Radiosonden vortragen durfte und dieser sehr gut angekommen ist, wurde der Wunsch laut, diesen Vortrag auch zuhause noch einmal ansehen zu können. Aus diesem Grund ist die Powerpoint Präsentation nun hier zum Nachlesen und genauerem ansehen.
Sie enthält sowohl Audio als auch Videos welche problemlos abgespielt werden können.
Sie läuft auch direkt vom Server und ist ohne Installation der Software auf dem eigenen PC zu sehen.
Die nächsten Termine und Orte dieses Vortrages findest Du ganz oben hier auf dieser Seite!
POWERPOINT Präsentation:
"Radiosonden für den Wetterdienst und wie man diese wieder findet"
Vortrag am 24.2.2018 bei ADL031 AMRS Waldviertel Fotos + Bericht (TNX OE3APM Andi) Fotos Vortrag AMRS Waldviertel ADL031


Nach Rufzeichen geordnete Sondensucherfolge mit Fotos und Berichten:
(Orange eingefärbt der letzte Fundbericht)
Rufzeichen
Name
gefundene Sonden
neuester Fund
OE1FFS Fritz 35 15.1.2019
OE1JTB
Alex
42
3.9.2019
OE1TKS Tom 1 18.5.2017
OE3APM
Andi
10 6.9.2019
OE3BWC
Walter
2
15.1.2019
OE3CQB
Christian
8
20.5.2019
OE3DMB Andreas 15 30.9.2018
OE3FRE
Reinhard
19
17.8.2019
OE3GKB
Klaus
2
14.8.2019
OE3GOD Gerald 16 9.4.2019
OE3LOA
Andi
4
14.9.2019
OE3OSB Erich 52 2.9.2019
OE3REC
Rainer
3
13.4.2019
OE3TPB Thomas 19 17.8.2019
OE3UKW Christian 5 29.7.2019
OE3WHU Wolfgang 6 7.6.2019
OE4ENU Ewald 15 15.7.2019
OE4EUA Erwin 60 4.9.2019
OE4GBZ Günther 1 3.6.2017
OE4HZB
Bernd
2
15.12.2018
OE4KMU
Klaus
31
3.9.2019
OE4KOB
Roman
1
4.8.2019
OE5DRO Rene 101 30.8.2019
OE7300RP
Roland
13
12.9.2019
OE8MDK
Michael
14
29.7.2019
OE SWL
Jenny
54
2.7.2019
seit 5.10.2014
Total
643

UPDATE only for the  Radiosondy Image (GRÜN = German  /  VIOLETT = ENGLISH )!!!

Seit 15. Mai 2019 gibt es auf Radiosondy.info im Benutzerbereich auch ein neues Image zum generieren und downloaden.
Dieses neue Image beinhaltet schon diese hier angegebenen Änderungen und sie müssen nicht per Hand nachgearbeitet werden.

Das neue Image generieren, downloaden und auf eine SD Karte spielen. Fertig

Man kann die Zeilen hier einzeln kopieren und am Raspi einfügen, wenn man mit VNC Viewer den Raspi fernsteuert!
Ansonsten unbedingt auf die Syntax (Groß-kleinschreibung, etc) aufpassen!!!

mit dem "Stop" Icon das laufende Programm beenden
nun das Terminal Programm Termit (zu finden unter: Raspberry Icon - System Tools - Termit)
öffnen und die folgenden Zeilen eingeben. Jede Zeile mit der "Eingabetaste" (Return) eingeben:
>>> Wenn die erste Zeile (sudo rm -r dxlAPRS) einen Fehler ausgibt, ist das ok. Dann wurde vorher dieses Update noch niemals gemacht
und das Verzeichnis hat noch nicht existiert! Einfach mit den nächsten Zeilen weitermachen!!!


At May 15. 2019 a new Image on Radiosondy.Info is available with include this following manual Update!
Go to Radiosondy.info Page to your Userpage and generate a new Image and write it on a SD-Card.Finish!
Not need to do this manual typing of update! Also the latest Raspbian is on this new Image.

click the "STOP" Icon on Desktop of Raspi for stop decoding process.
open the Terminal Program "Termit" (you found it by click on the Raspberry symbol up left corner - then "system tools" then "Termit". In this Window you type the red lines from there. Be carefull of absolute correct syntax!
You can copy this red lines but only one by one Line by press enter for execute.  If the first line (sudo rm -r dxlAPRS) gives a error message, dont worry! this deleting a directory from past update. so when you do it first time you dont have this directory.
ignore this and do the next line!


sudo rm -r dxlAPRS
git clone https://github.com/oe5hpm/dxlAPRS.git
cd dxlAPRS/src
make
cd ../out
sudo cp sondemod /opt/dxlAPRS/bin
sudo cp sondeudp /opt/dxlAPRS/bin
exit

das Fenster Termit ist nun wieder geschlossen und mit dem Neustart des Raspi
ist nun die neueste Version installiert und läuft nach dem Neustart automatisch.
In den Frequenz Files (Icon "EDIT_FREQUENCY") können die Frequenzen welche für die M10 Sonden eingestellt sind, noch feinjustiert werden.
Die Zeile sieht dann z.B. so aus: (wichtig die erste 8 und die 19000 die anderen Werte - 80 Squelch und 0 Filter kann selbst nach belieben gesetzt werden)
f 401.000 8 80 0 19000 #vienna1 m10

Now the "Termit" Editor Windows is closed. so start the Raspberry new and thats it.
Now the M10 Sondes have the new numbers and running well.

If you want to do a fine justage of frequency setup for M10 Sonde Type, you can edit it by click Icon "EDIT_FREQUENCY"
The Line looks like this following Line (important the first 8 and the 19000   the other - 80 for Squelch and 0 for Filter its up to you)
f 401.000 8 80 0 19000 #vienna1 m10



Zurück zur Hauptseite
