Diese Sonden sind die derzeit modernste Version der französischen Firma Modem.
Details zu diesem Typ finden sich auf der Herstellerseite:
http://www.meteomodem.com/m20/index.html
Gewicht 36g, mit 1x CR123 Batterie
vollwertiges GPS Modul + innenliegende SMD GPS Antenne
die M20 ist ohne Kunststoffgehäuse und nur eine in Styropor eingeschlossene Platine.
Der Betrieb erfolgt mit 1 CR123A Lithium Zelle also mit 3V Spannung mit1500mA in einem Batteriehalter.
Die Hauptplatine ist auch gleichzeitig der Aufhängepunkt der Sonde zum Ballon (Abwickelspule)!

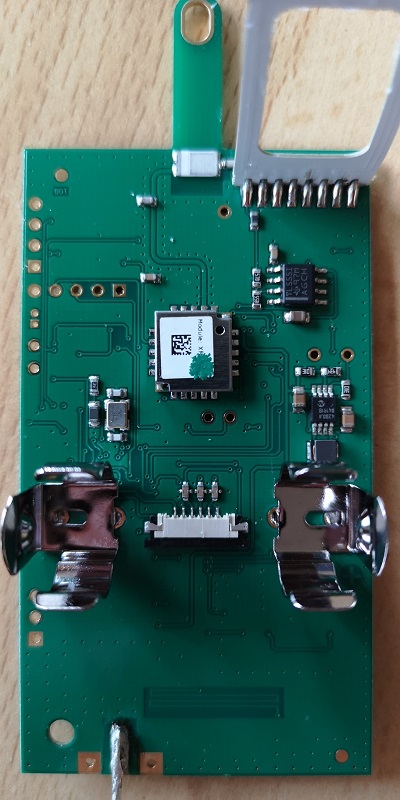

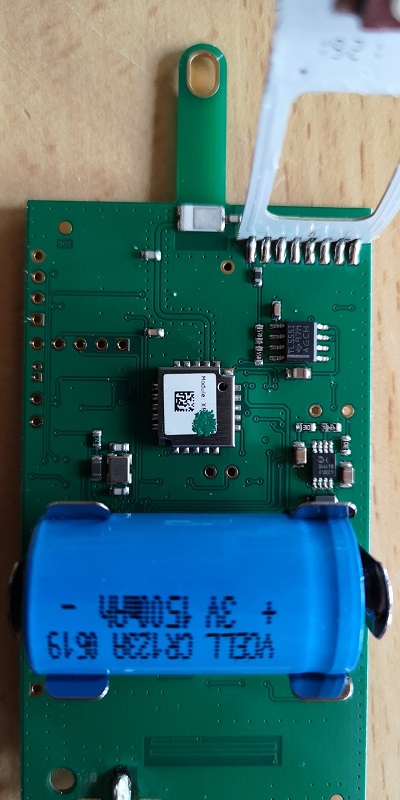

Vorder und Rückseite der Platine
| Oben rechts der Sensorstreifen mitte daneben GPS Antenne in SMD Bauform Mitte das GPS Modul Batteriehalter |

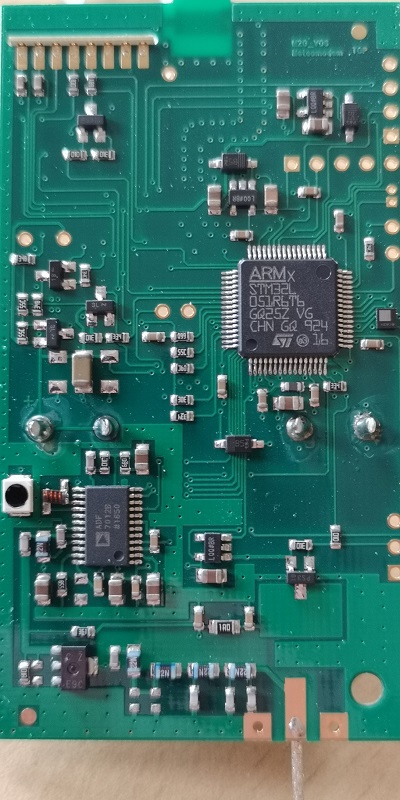

ARM STM32L Hauptprozessor Links unten der Senderchip |
(jeweils ca 5 Sec. Taste halten)

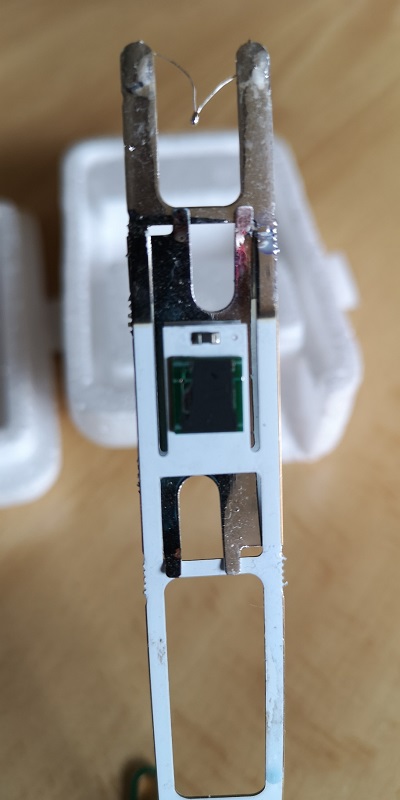

Sensorstreifen mit Temperaturdraht und
Feuchtefühler (schwarzes Viereck)

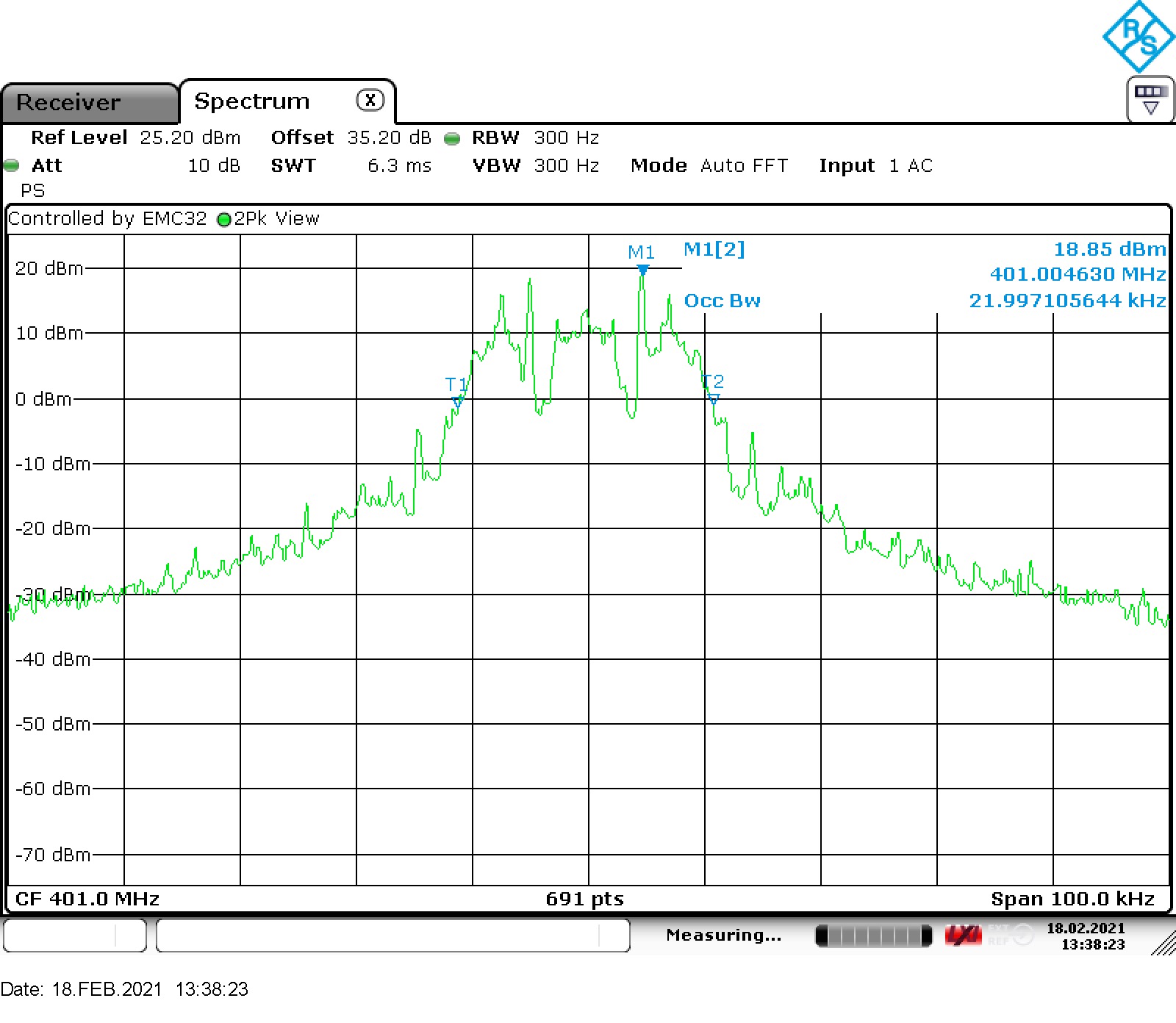

Signalspektrum der Sonde im Datensendemodus (Danke an Andreas für die Messprotokolle)
22kHz 99% Bandbreite auf genau 401,000MHz 250mW Sendeleistung

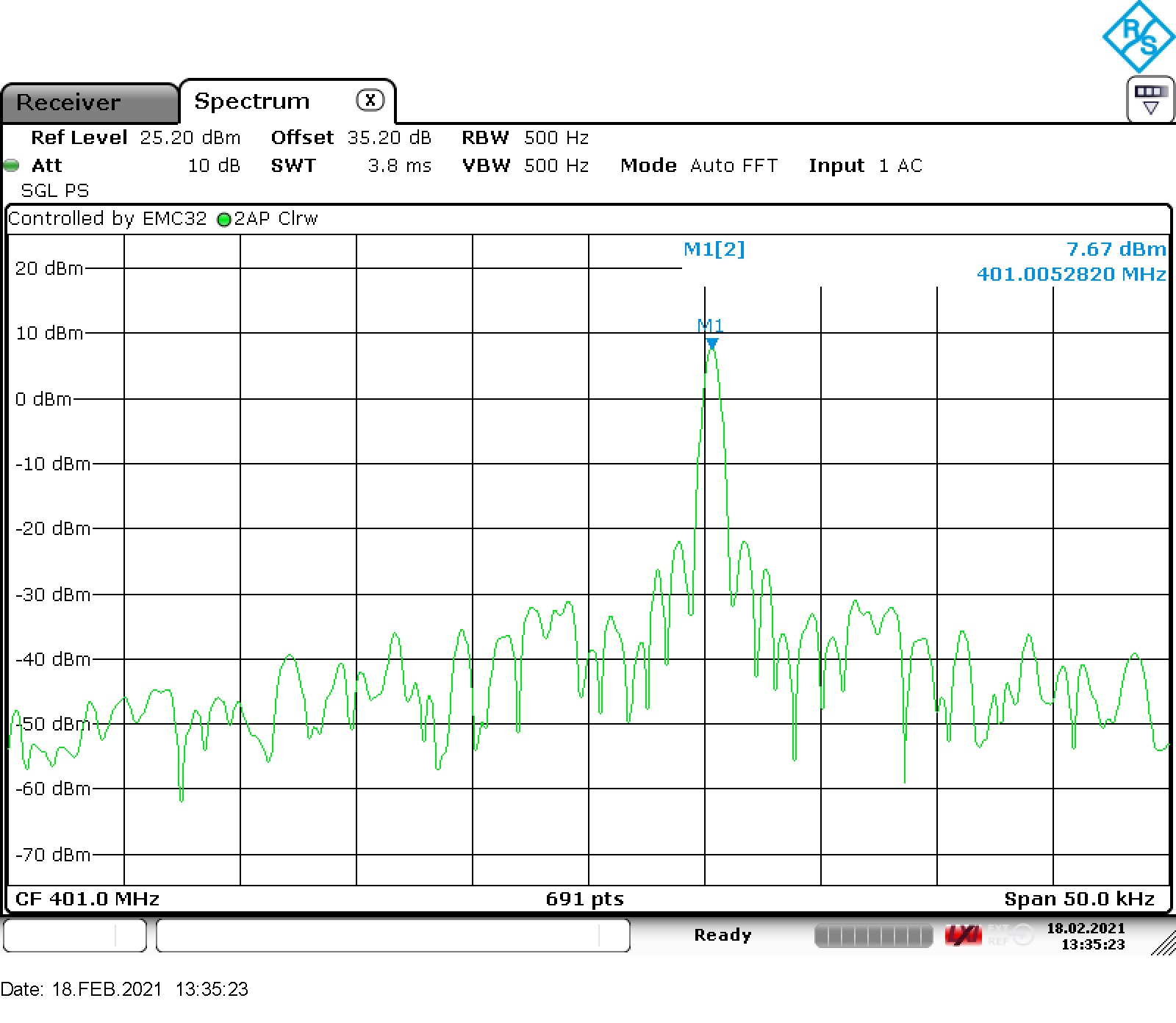

Signalspektrum der Sonde im Pausenmodus auf 401,005MHz mit 55mW
Sonde am Programmierplatz vor Abflug
Empfänger für M10 + M20 Sonden
Der Empfang ist akustisch mit einem FM Empfänger (das Sondensignal hat 22 KHz Signalbreite) möglich.
Video+Audio (Link zu Youtube) des Empfangsignal
Hier noch einige technische Details:
Gewicht komplett 36 Gramm
Spannungsversorgung 3V (1500mA Lithium)
Sendefrequenz: 400-406 MHz
Sendeleistung gepulst 250 mW
Signalbandbreite 22 KHz
Laufzeit ca. 4 Stunden Signal

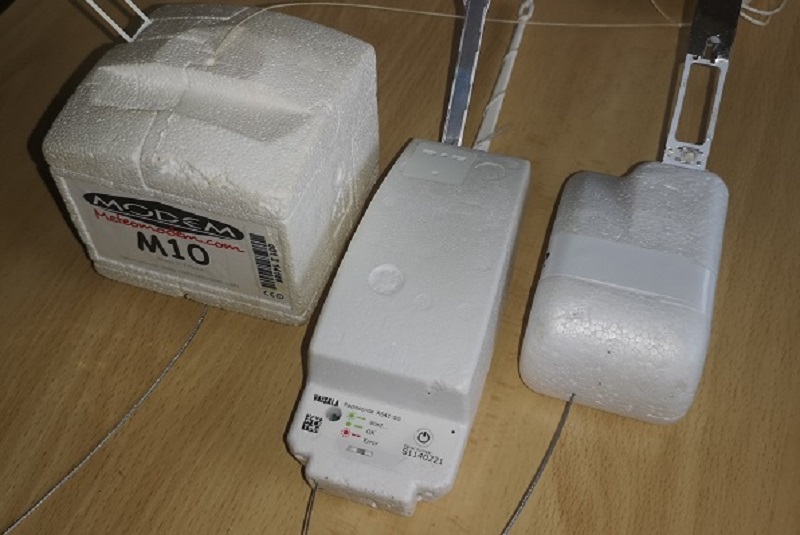

Hier noch ein Vergleichsfoto der Größe
M10 - RS41 - M20
