Info zur Radiosonde GRAW DFM 09



Öffnen einer DFM 09 Sonde:
( Durch anklicken der folgenden Fotos werden diese in voller Größe dargestellt!! )

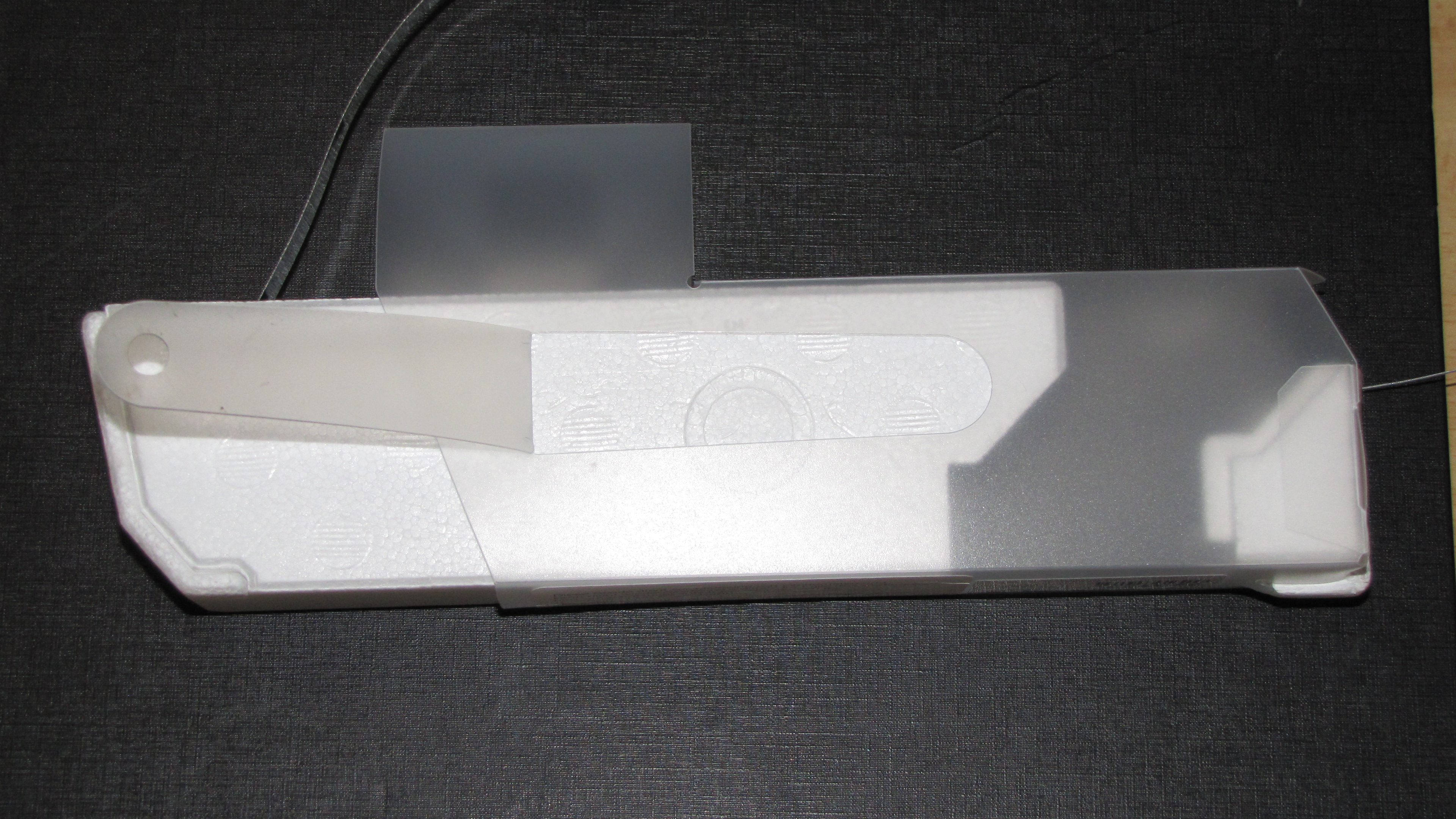

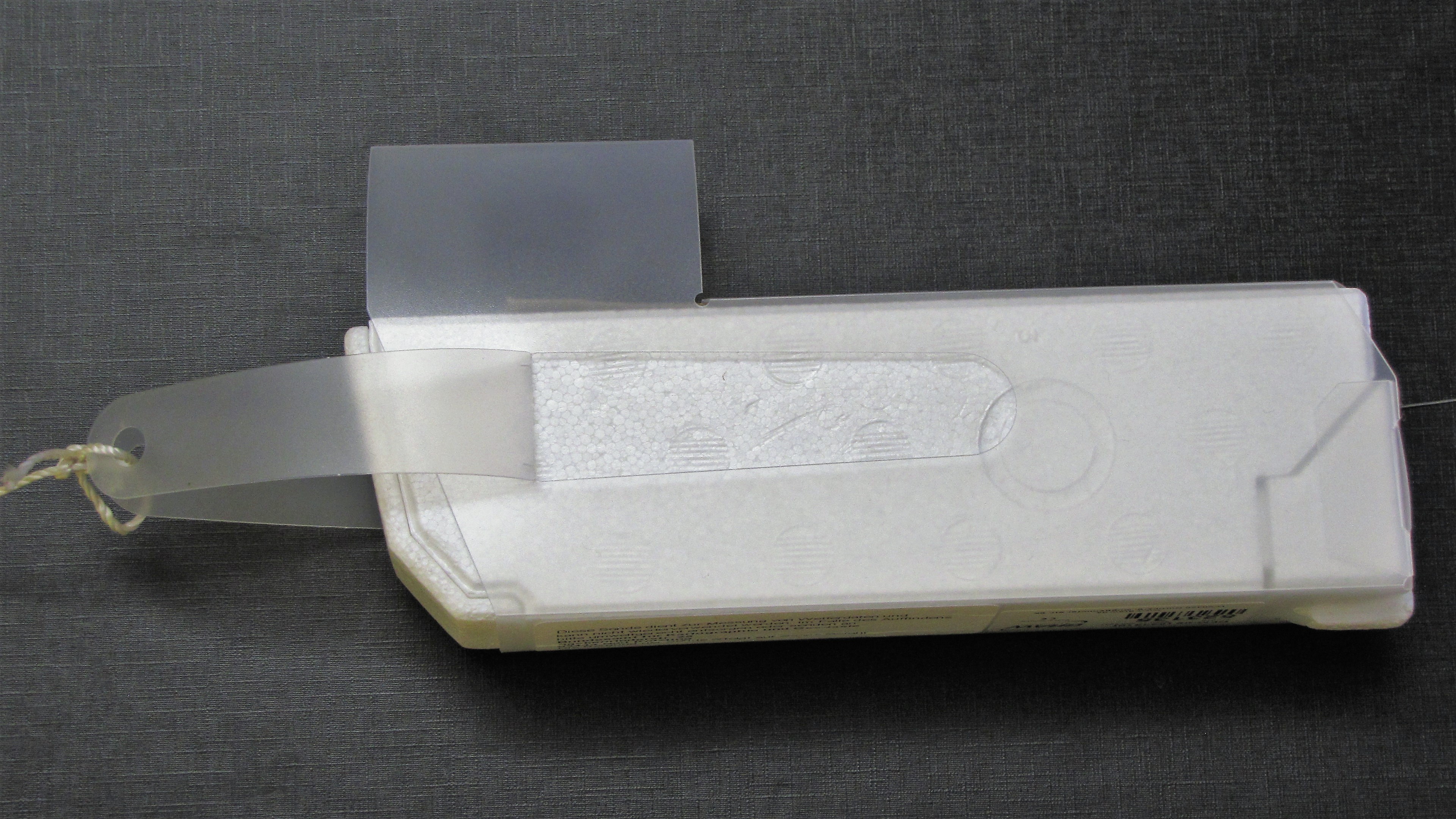

Nachdem die Trageschnur entfernt ist, kann das Styroporgehäuse aus der Kunststoffhülle entfernt werden.
Ein Teil der unteren Ecke verbleibt jedoch in der Hülle. Dahinter verbergen sich der Hauptschalter und die Printkontakte.


Der Sensorflügel hat in einer Ausnehmung im Styropor platz und kann dort verstaut werden.

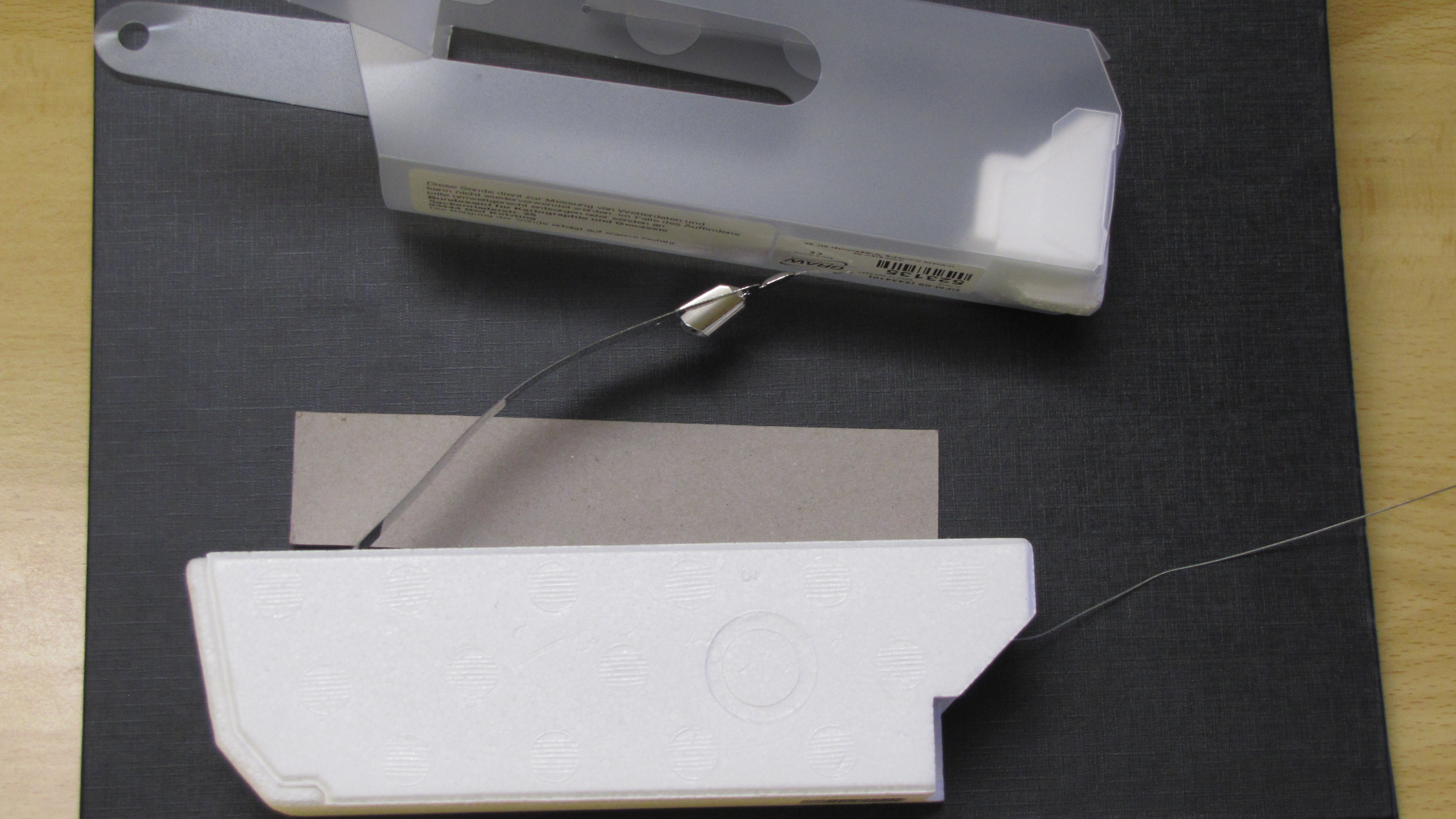

Der graue Kartonstreifen dient dem Schutz der Sensoren wenn die Sonde verpackt wird.
Jetzt ist auch der Hauptschalter der Sonde unten neben der Antenne leicht erreichbar.

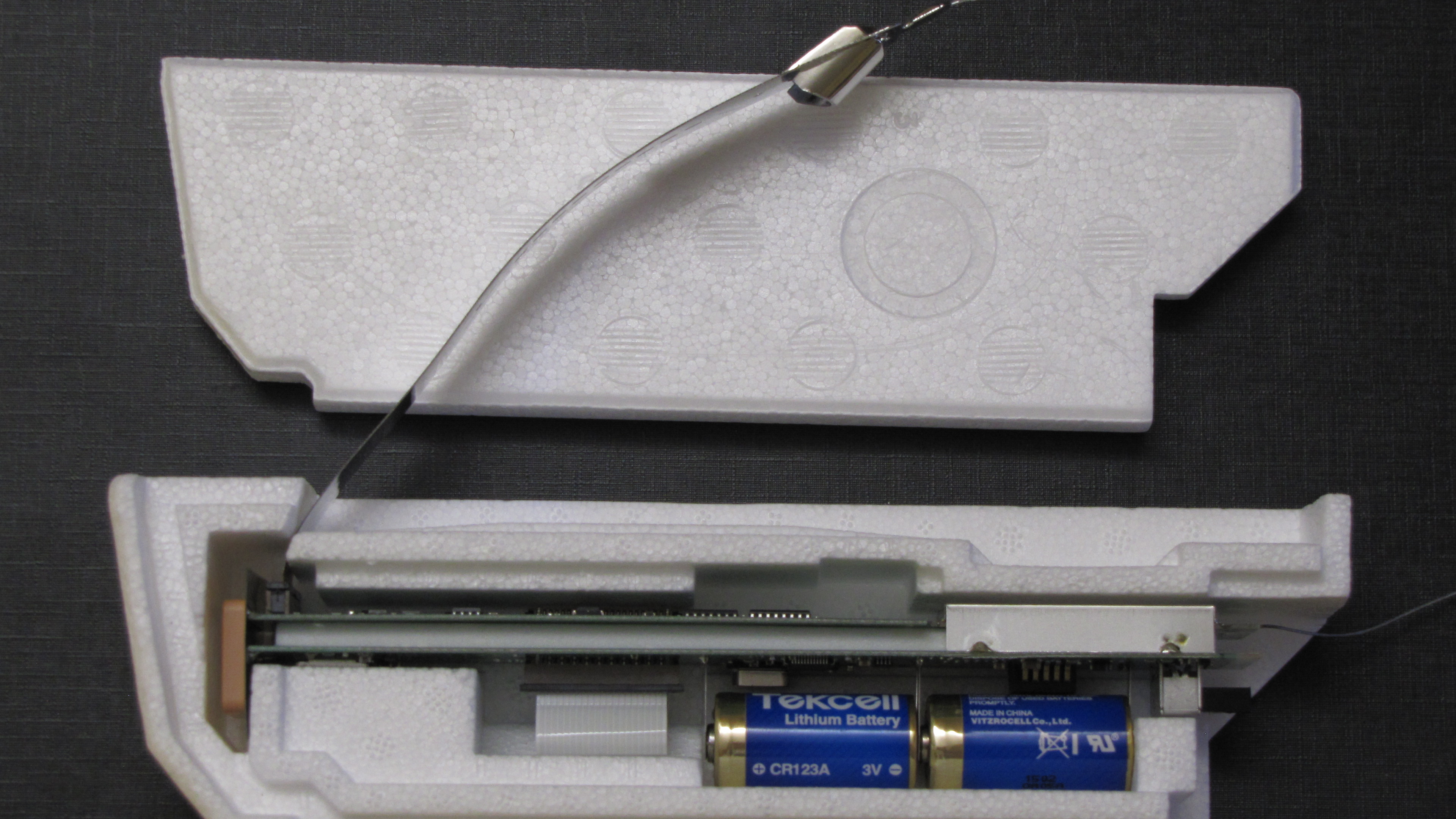

Nachdem der Container befreit ist, kann der seitliche Deckel heruntergenommen werden und das Elektronikteil herausgenommen werden.

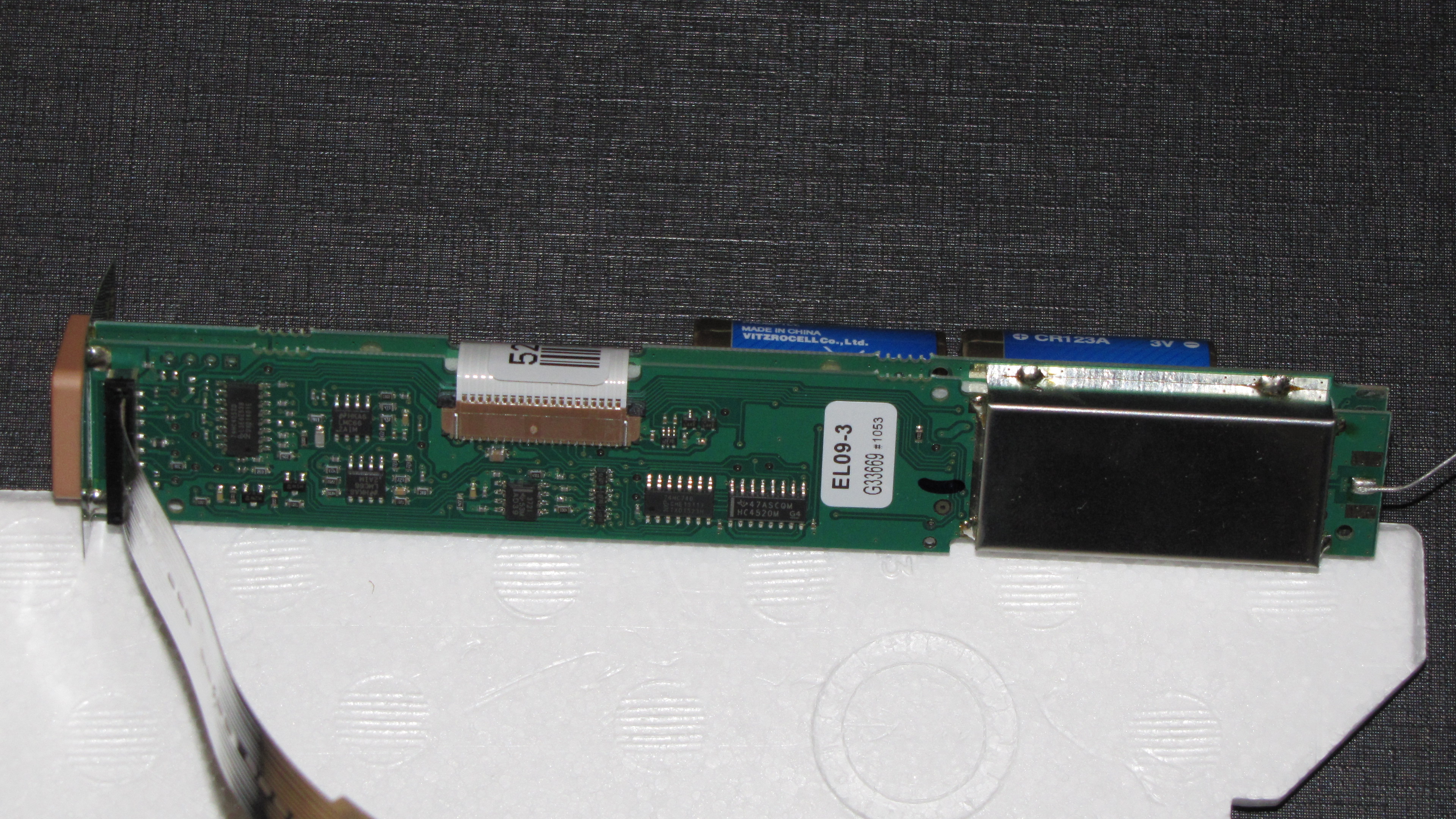

Auf der Sensorenseite befindet sich der Folienstreifen mit den Sensoren und dem Sender unter dem verlöteten Abschirmblech.

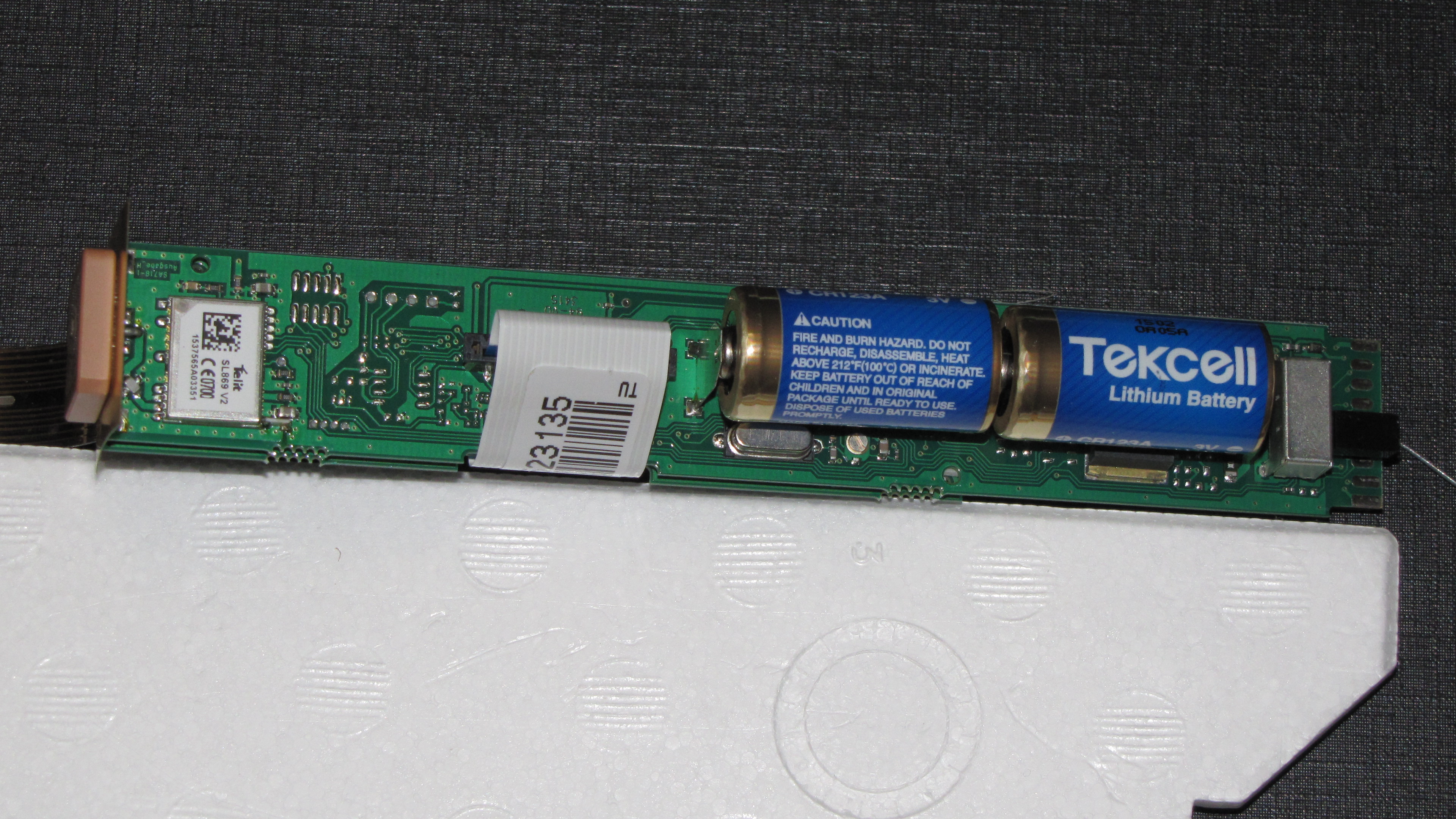

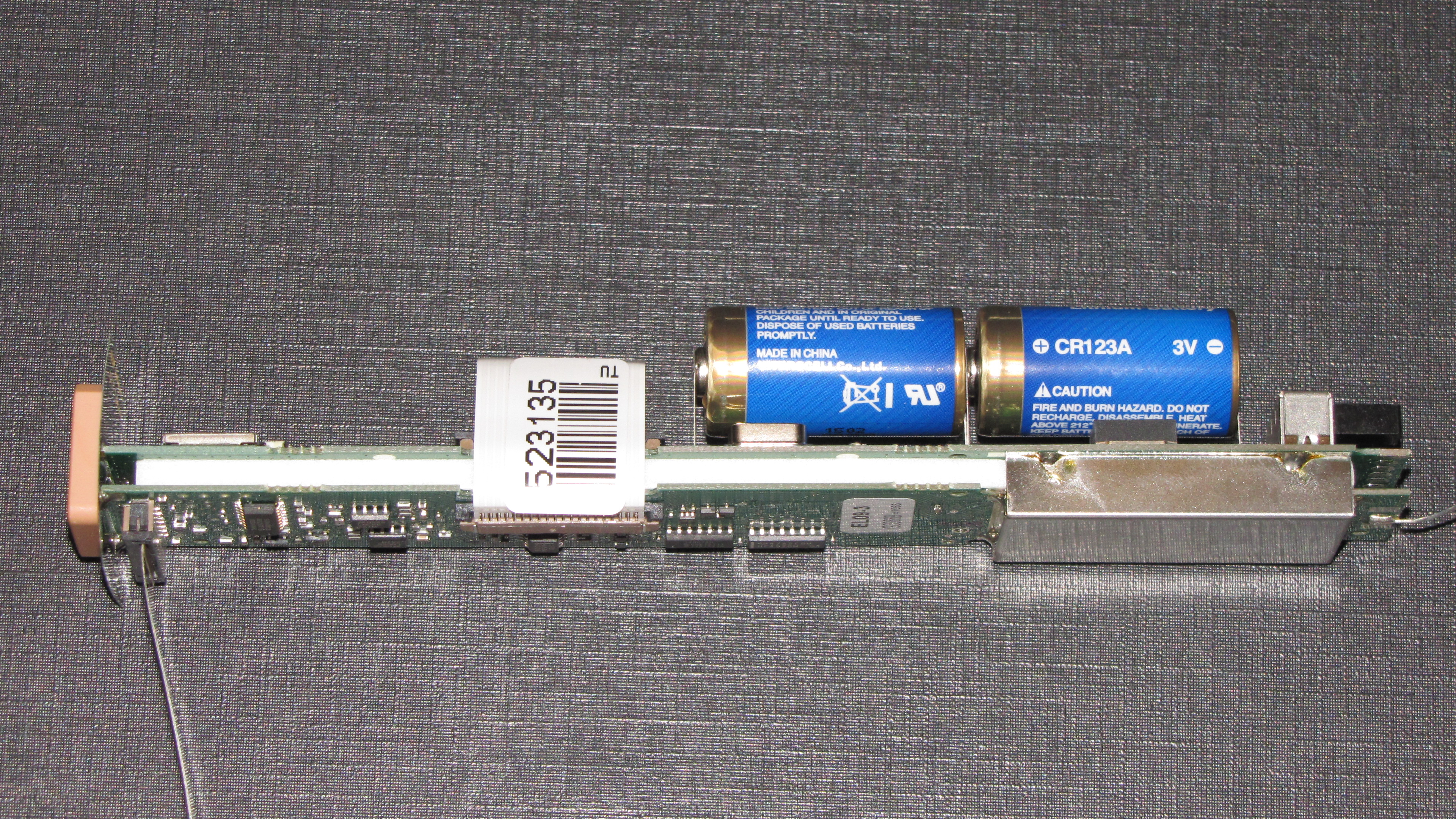

Auf der Batterieseite befindet sich das GPS Modul, Batterien (fix eingelötet) und der Haupschalter


Die beiden Platinen sind durch eine Schaumstoffplatte getrennt (verklebt) und mit einem Flachfolienkabel verbunden.

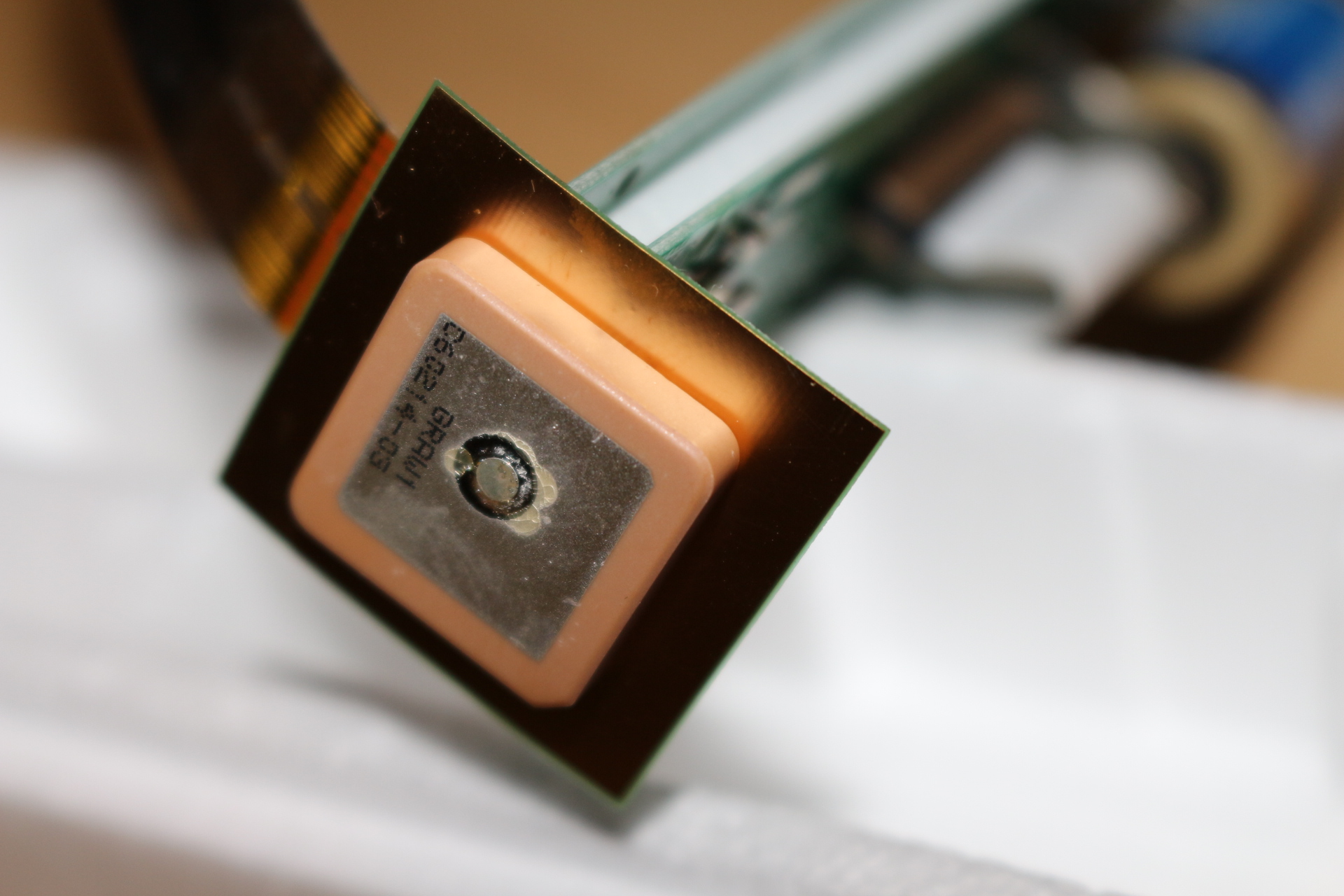

Die GPS Antenne an der oberen Stirnseite aufgelötet

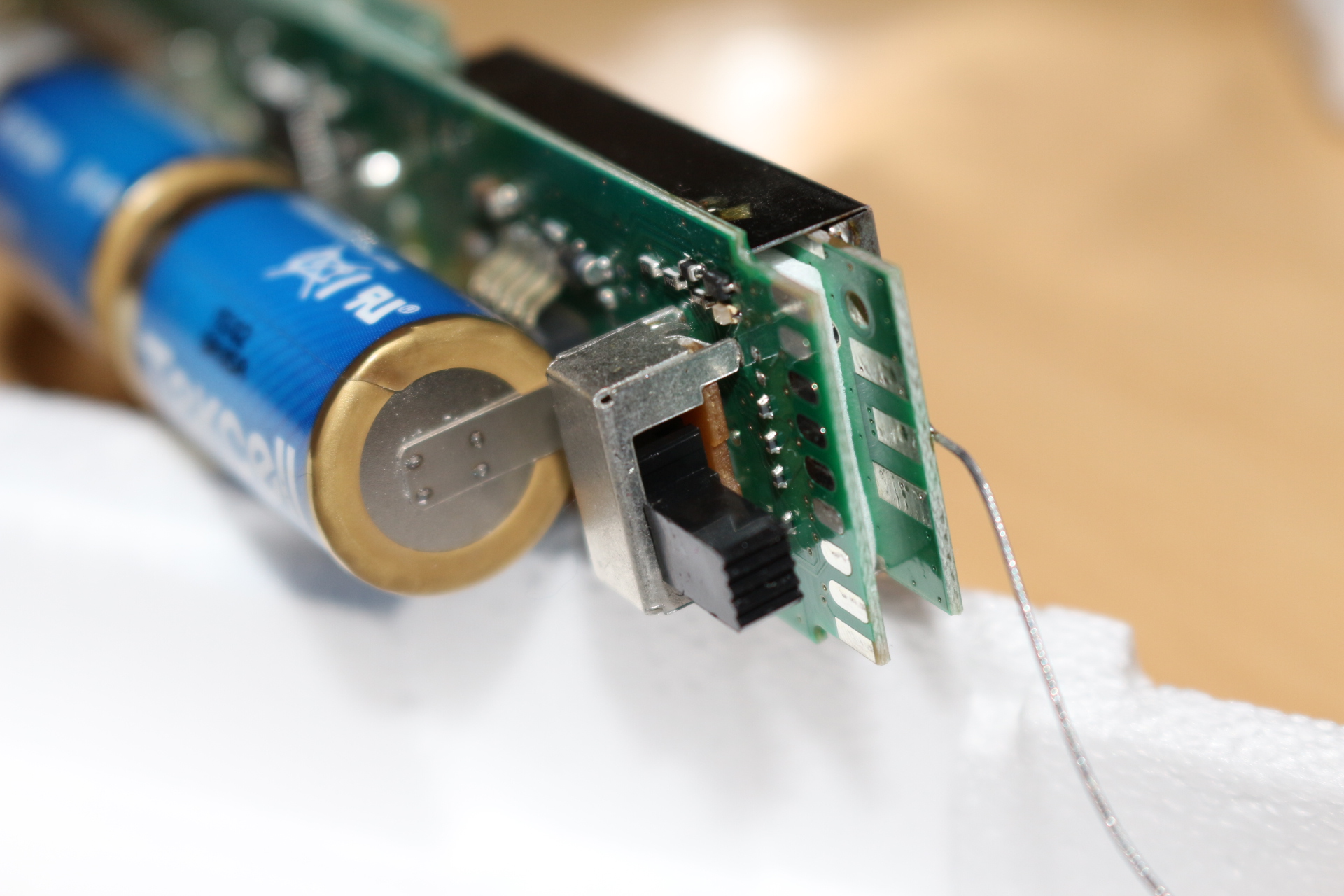

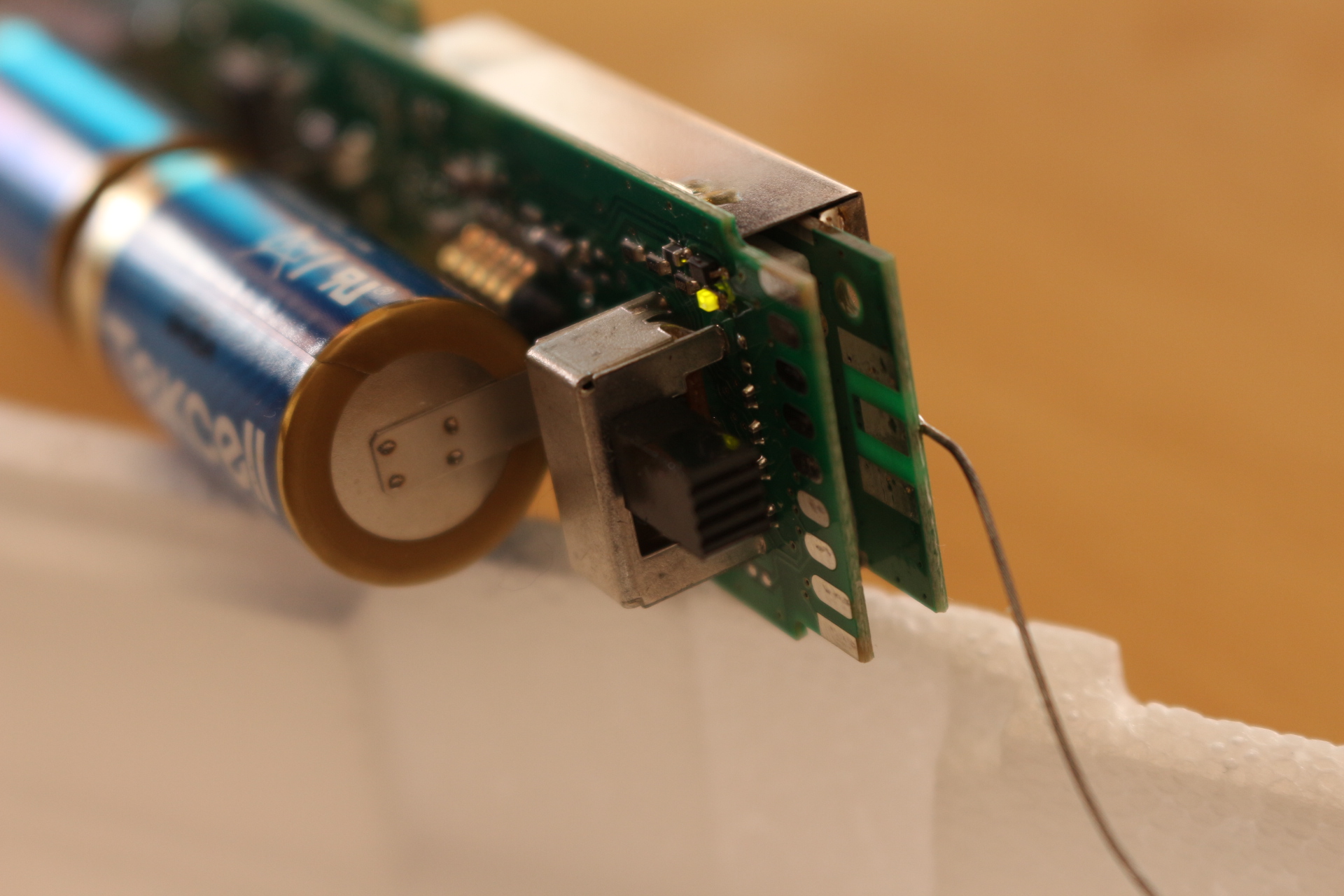

Der Hauptschalter mit den Platinenkontakten


Wenn der Hauptschalter eingeschaltet ist, leuchtet eine SMD Led. Bei GPS Empfang ist auch eine Led unter der GPS Antenne aktiv


Sondenverhalten bei verschiedenen Batteriezuständen:
Je nach verbrauchten Batterien befindet sich die Sonde in verschiedenen Betriebsmodi:

Bei 6 V (Neuzustand) Sonde ist im normalen Betrieb mit normalen Telemetriedaten und verbraucht 250mA (Normales Audio DFM09)

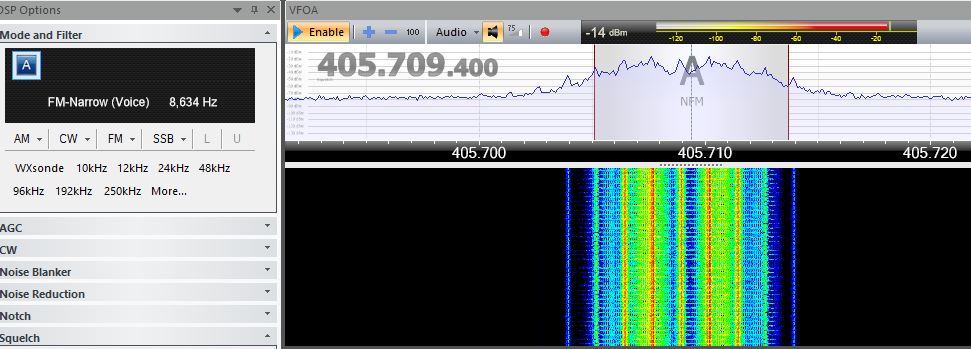

Bei 3,5V Spannung erfolgt nur mehr ein modulierter Träger ohne Telemetriedaten und verbraucht 170mA (Träger Audio ohne Telemetrie)


ab 3,0 V Spannung endet das Sendesignal die Led Anzeige"Betrieb" leuchtet weiter, die GPS Led geht aus - bis zum Batterieende.

Technische Details:
Gewicht: 105 Gramm Flugfertig
Spannungsversorgung: 6V (2x CR 123A 3V Litium Batterie 1600mA)
Stromverbrauch:
250mA Normalbetrieb (6 - 3,5V) /
170mA mod. Trägersignal ohne Telemetriedaten (bei 3,5 - 3,0V)
Batterielaufzeit ca. 5-6 Stunden
Frequenz: 400 - 406 MHz
Frequenzdrift: +/- 3kHz
Sendeleistung: 100mW
Signalbreite: 8,5 KHz
Modulation FSK

weitere Details auf der Herstellerseite:  www.graw.de - DFM09
