PIN-Dioden
Das Thema PIN-Dioden scheint nie enden zu wollen. Ständig werden ältere Bauteile abgekündigt bzw. es tauchen immer wieder (bessere) Nachfolger auf. Die Tendenz geht zudem eindeutig in Richtung SMD-Bauteile.
Genauso beständig ist die Frage, ob man unbedingt teure PIN-Dioden einlöten sollte oder ob nicht auch Universal-Dioden wie die 1N4148 ausreichen?
Meine Antwort
Eine Universal-Diode ist keine HF-Schaltdiode! Der Antennenschalter und die Antennen sind der „Sensor eines Doppler-Peilers“ und somit die wichtigsten Elemente im System! Keine noch so gute Software kann „Schrottwerte“ von einem schlechten Sensor wieder „geradebiegen“. Die HF-gerechte Planung und Ausführung des Antennenschalters und der Antennen sind entscheidend für den Peilerfolg, siehe meine Messungen.
Siehe auch die Frage [24] bei FAQ.
BA379 (bedrahtet)
Die PIN-Diode BA379 ist schon sehr lange abgekündigt. Die letzte günstige Quelle bei POLLIN scheint versiegt.
BA479 (bedrahtet)
Der Nachfolger der BA379 heißt BA479, aber auch diese PIN-Diode ist abgekündigt. Immerhin, man kann sie beispielsweise noch bei FUNKAMATEUR, MOUSER oder FARNELL kaufen. REICHELT, BÜRKLIN oder CONRAD wären auch noch günstige Elektronik-Fachmärkte, bei denen man immer mal wieder nach PIN-Dioden schauen kann.

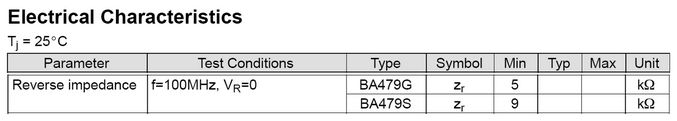

Achtung: Die BA479 gibt es in zwei Versionen: BA479G und BA479S:
Die BA479S 30 hat im gesperrten Zustand (U = -30 V) einen höheren Widerstand als die BA479G, was zu bevorzugen wäre.
BA679 (SMD)

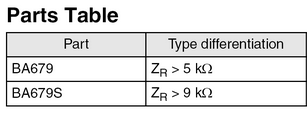

Die SMD-Version der BA479 heißt BA679. Auch diese PIN-Diode gibt es in zwei Versionen: BA679 und BA679S:
Der S-Typ hat im gesperrten Zustand einen höheren Widerstand, was zu bevorzugen wäre.
BA979 (SMD)
Auch die BA979 gibt es mit und ohne Index S.
BA779 (SMD)
Wer ein SOT23-Gehäuse bevorzugt...
