SSSD-Hardware für 4 Antennen von PA8W

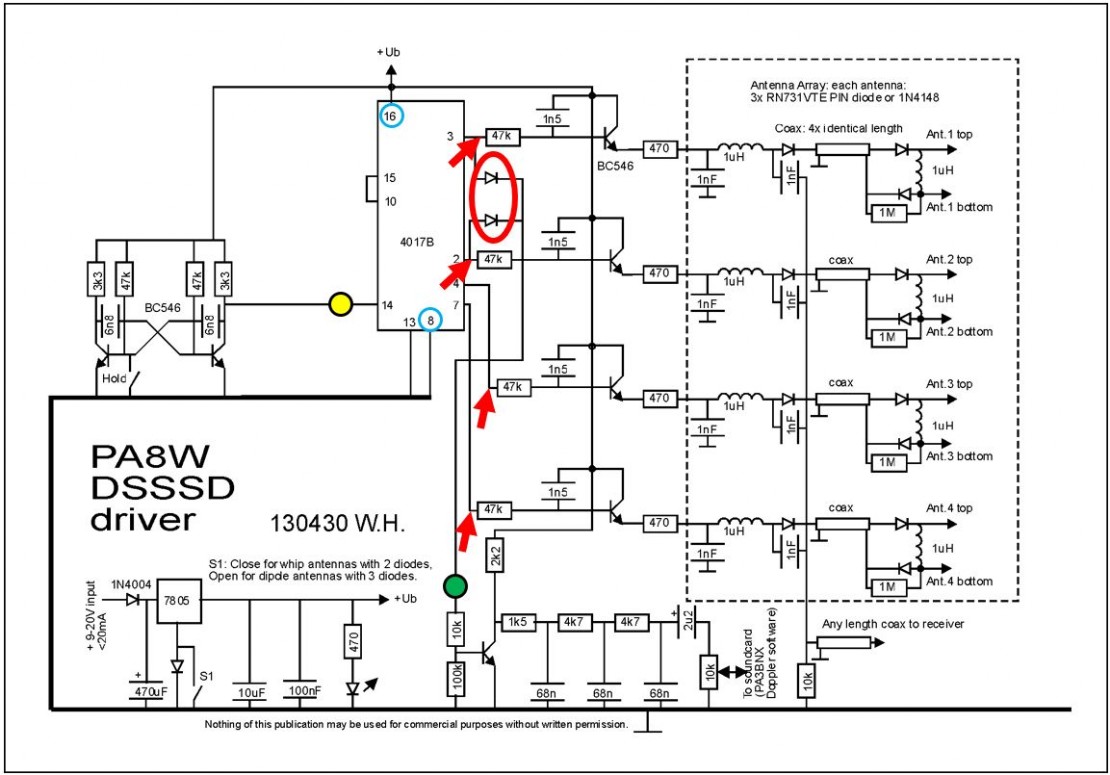

Gelbe und grüne Punkte sowie blaue Kreise bzw. rote Pfeile und roter Kringel siehe Hinweise zum Aufbau eines SSSD mit mehr als 4 Antennen.

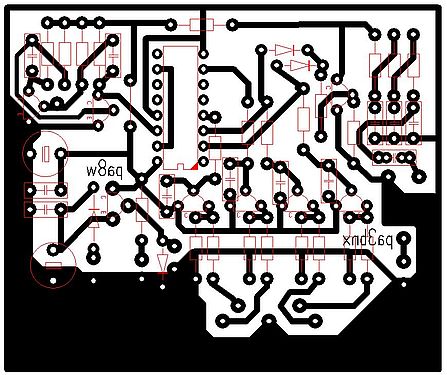

Layout der Antennensteuerung (ohne Antennenschalter)
Hier geht's zum „Nachbau“ von DO9WA...
