Der DJ3YB-Doppler-Peiler
Entwickelt von Peter Baier + Team, vorgestellt im März 1984 auf der VHF/UHF in München.
Hier die Originalunterlagen vom legendären DJ3YB-Weichtaster!
- Danke Peter für die Genehmigung zur Veröffentlichung! -
PDF-Dateien in besserer Qualität und mit weiteren Informationen sowie Stücklisten und Aufbaupläne kann man mit einem Klick auf das jeweilige Bild runterladen.
Achtung
Die ICs MF10 (Filter-IC auf DP3) und 74154 (Decoder/LED-Treiber auf DP6) sind abgekündigt, werden also nicht mehr hergestellt, sind aber noch übers Internet zu kaufen.
Die Firma Josef-Frank-Elektronik in München hatte damals einen Platinensatz angeboten, aber die Firma ist mittlerweile erloschen.
Zum Weiterlesen auf das Bild klicken...

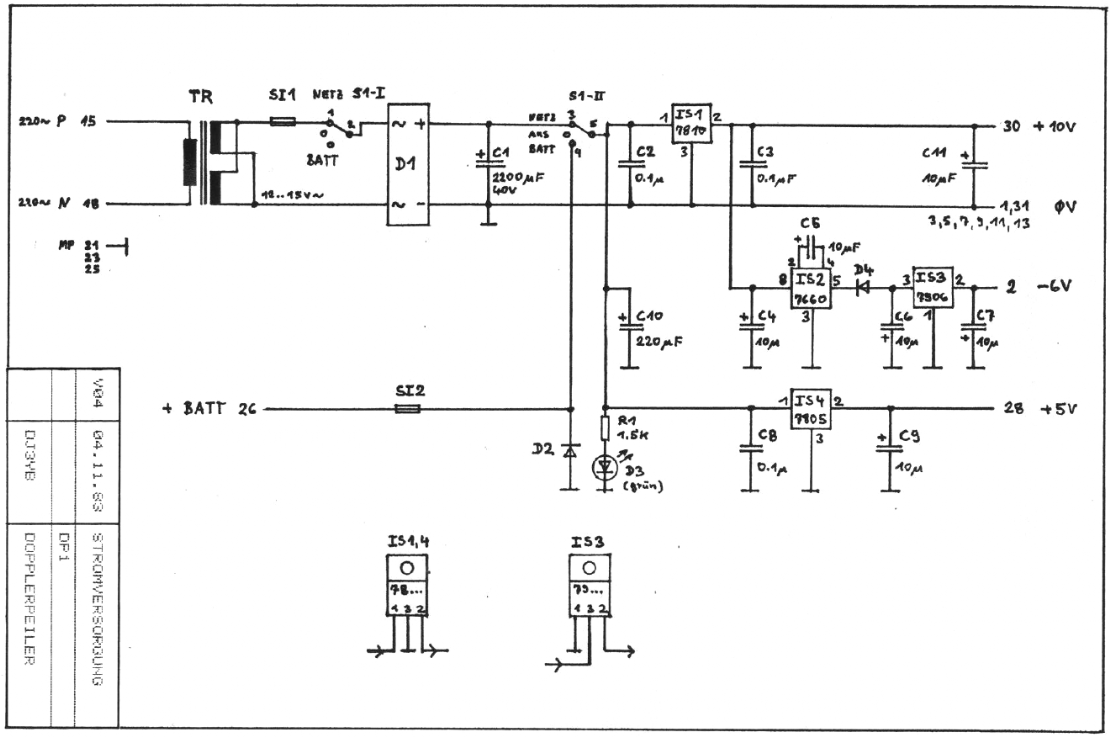

DP1 - Stromversorgung
DP2 - Taktimpulsteil

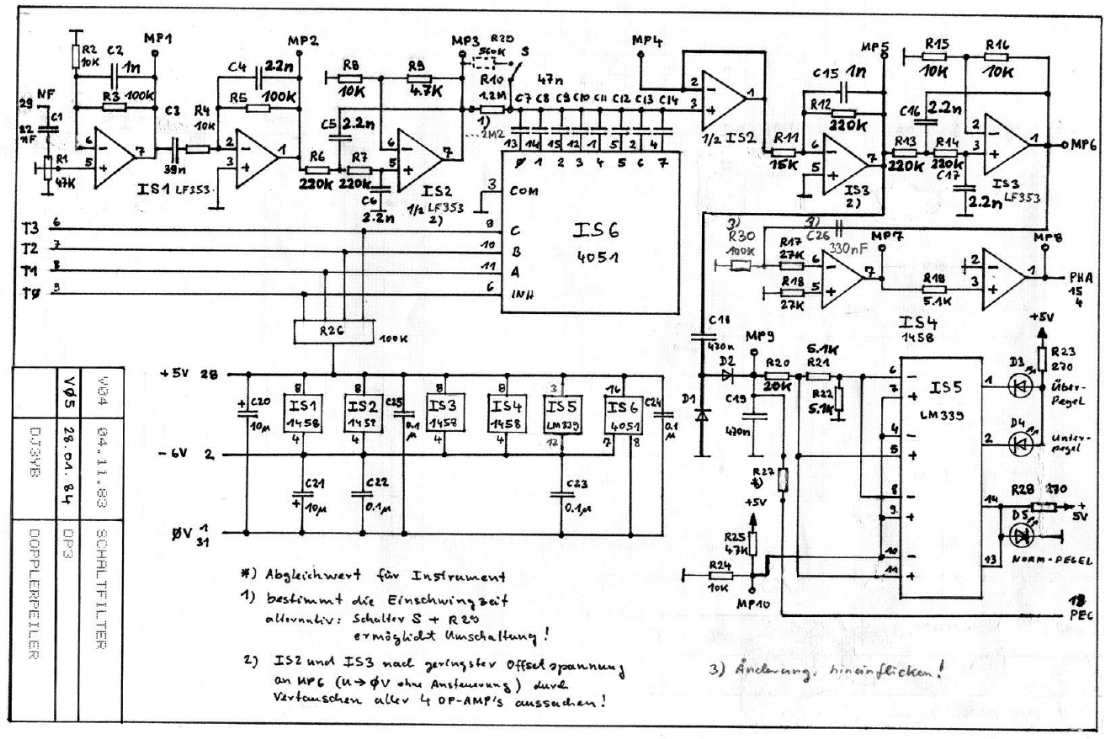

DP3 - Schaltfilter

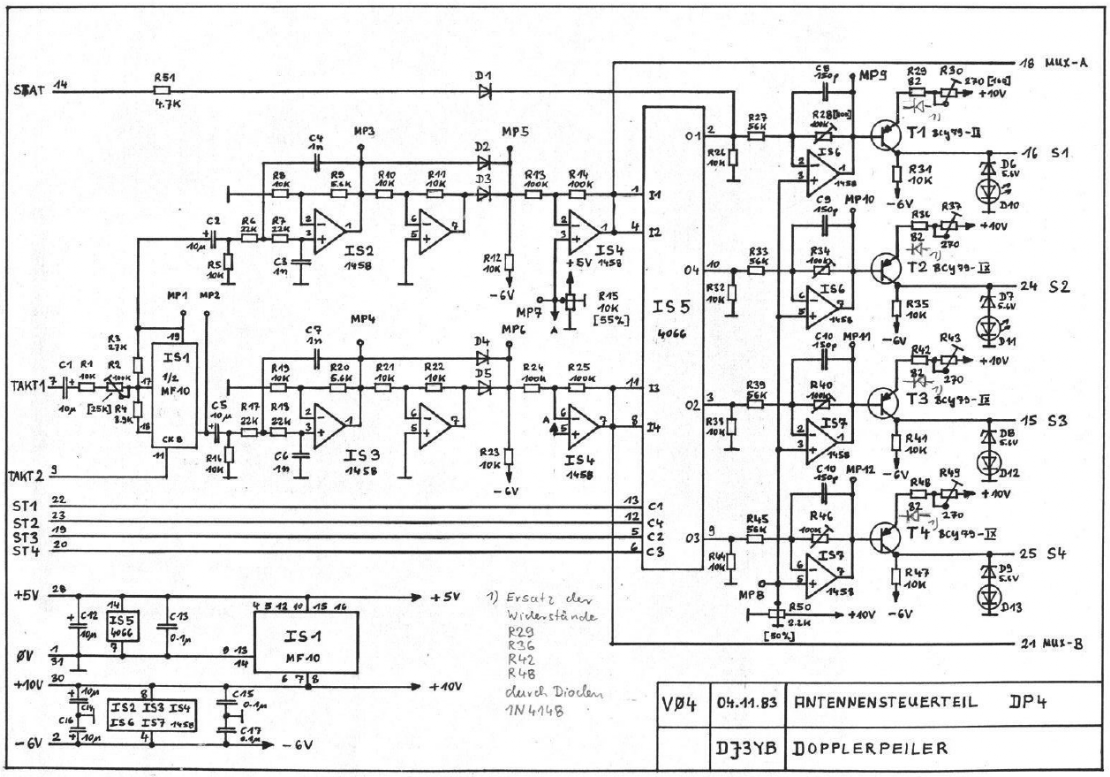

DP4 - Antennensteuerteil

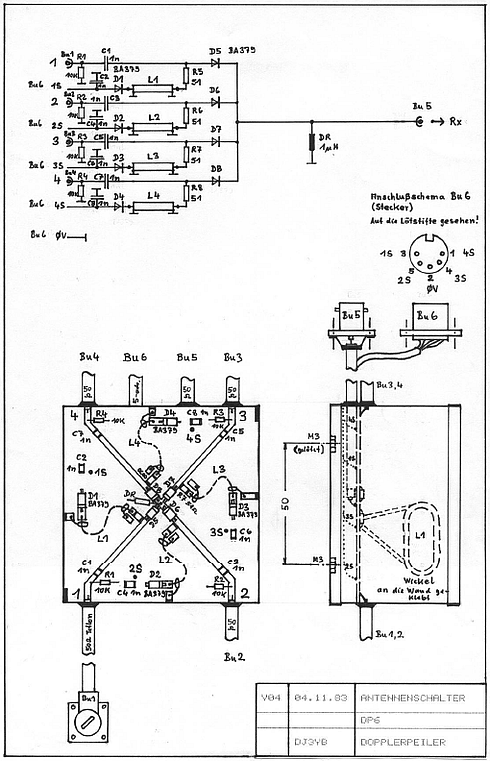

DP6 - Antennenschalter

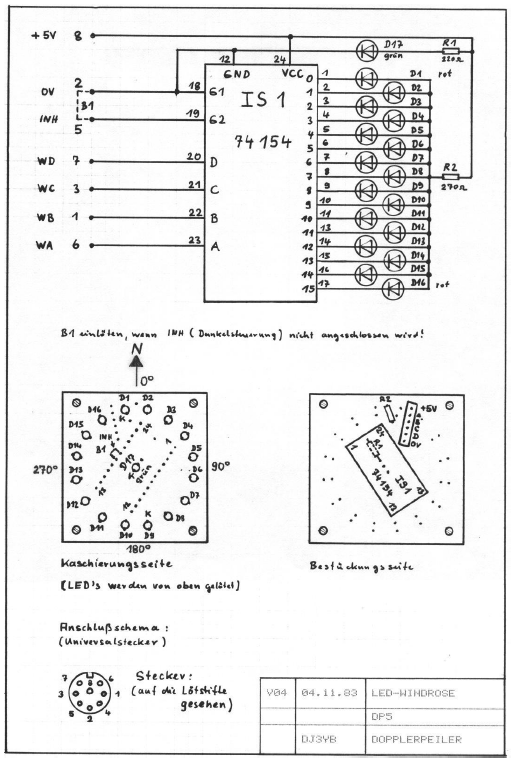

DP5 - LED-Windrose
Rückseitenverdrahtung

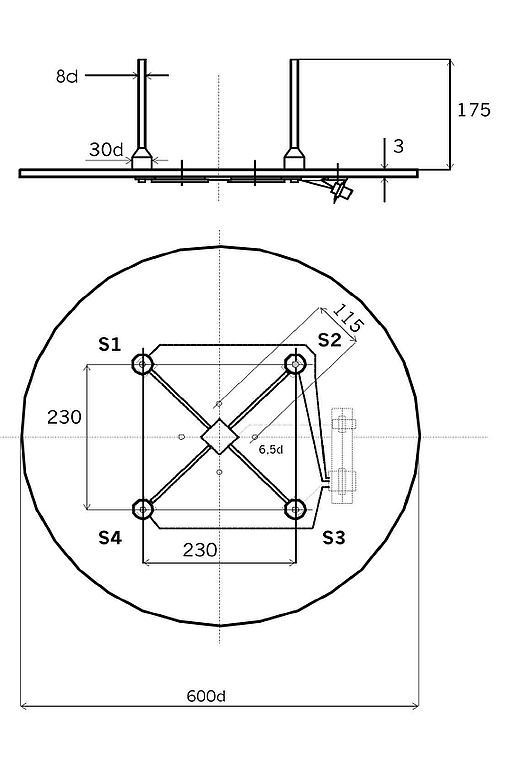

4-fach-Mobilantenne fürs 70-cm-Band
4-fach-Mobilantenne fürs 2-m-Band
Änderungen und Verbesserungen
(zum Download auf das Bild klicken)

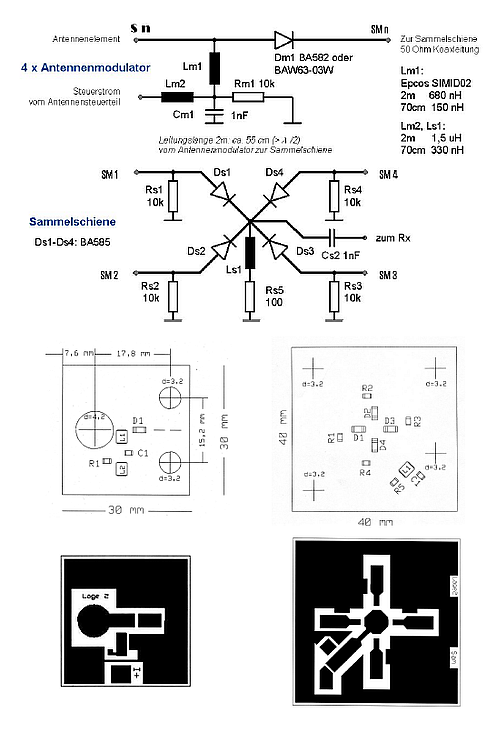

Neuer Antennenumschalter
Die nicht aktiven Antennen sind jetzt „floating“, also direkt an den Antennenfüßen über PIN-Dioden „abgehängt“ und werden nicht mehr mit 50 Ω abgeschlossen.

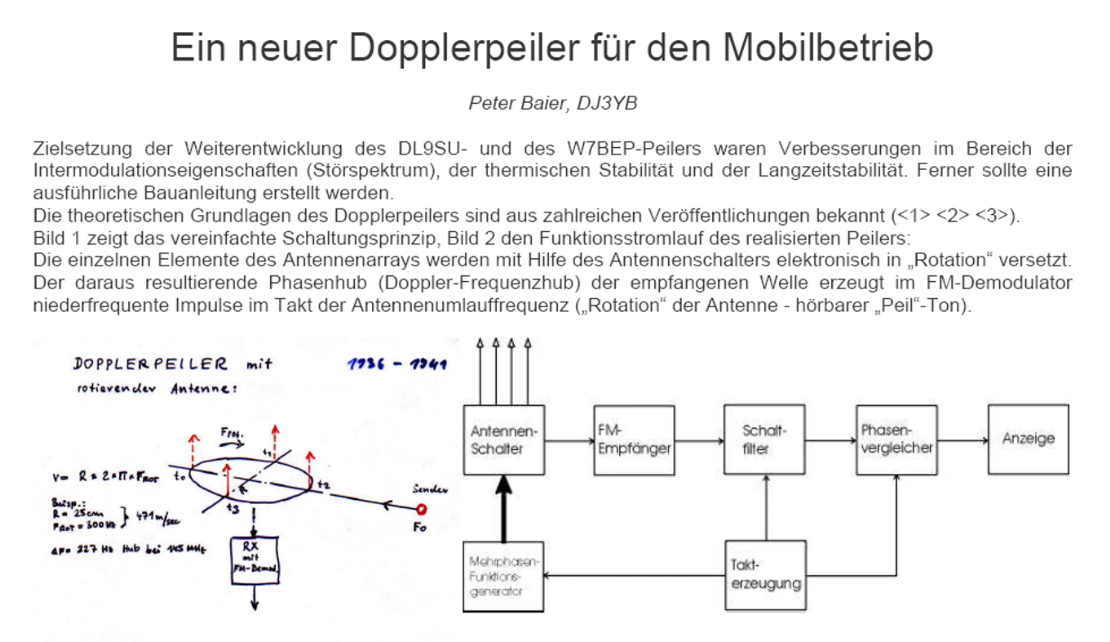

PPT-Vortrag
(zum Download auf das Bild klicken)
Platinen DP1 bis DP6 als ZIP-Datei
Viel Spaß beim Studieren des schon in die Jahre gekommenen Doppler-Peilers. Mein Peiler funktioniert immer noch hervorragend und sucht seinesgleichen, speziell was die Stabilität und die Weichtastung betrifft!
73 de DF9IE
Roland
