MDULOS DE UM RECEPTOR SSB CW POR CONVERSÃO DIRETA POR DIFERENÇA DE FASE

Leiam a apresentação do N7VE, Dan Tayloe NORCAL2030.

Estou estudando este tipo de recepção faz algum tempo  e vou publicar em partes o que estudei e onde chegamos. Não é um receptor muito sofisticado como o 2030, mas um bom receptor, com muitas possibilidades de montagem ou muitas variações.
Nas partes iniciais os circuitos são muito semelhantes aos circuitos de SDR, mas não usaremos um PC ou processador sofisticado, mas um defasador de audio simples com cerca de 40dB de rejeição (teóricamente, na prática indica mais).
Não estudaremos VFOs simples, que poderão ser com AD9850 ou AD9851 ou ainda com SI570 ou SI5351.

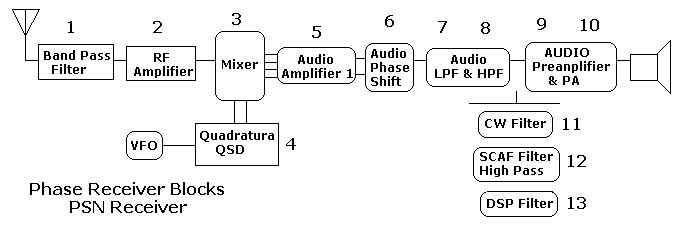

Estas serão as etapas que estudaremos :


1. Filtro passa banda ou BPF.
1a. Filtro passa banda 3-30MHz.

2. Amplificador de RF.

3. Mixer.
3a. 74HC4052
3b. 74HC4053
3c. 74HC4066
3d. 74CBT3253 ou FST3253.
3e. 2x Mixer a diodos.
3f. 2x NE602.
3g. 2x TA7358.
3h. MAX2451.

4. QSD ou gerador de quadratura.
4a. 74AC74 ou 74HC74 com 4x F no VFO.
4b. 74HC74 e 74HC86 com 2x F no VFO.
4c. SI5351 com quadratura.
4e. Quadratura direta na mesma frequencia da recepção.

5. Amplificador de áudio 1.

6. Defasador de 90 graus de audio entre 300Hz e 3KHz.

6a. Rede RC polifase defasagem de áudio entre 300Hz 3kHz.

7. Filtro de audio passa altas com corte entre 300 e 500Hz.

8. Filtro passa baixas com corte entre 2,7 a 3KHz.


9. Pré amplificador de áudio.

10. Amplificador de áudio PA.


Adições
11. Filtro de CW.

12. Filtro SCAF passa baixas.

13. DSP simples com STM32 do IK8YSW.

73 de py2ohh miguel
