Modulos do receptor por
fase : modulo 3A
MIXER COM 74HC4052 PROTÓTIPO.
Mixer para recepção por fase com 74HC4052
Este é o esquema do mixer com o respectivo amplificador de
áudio.
Os capacitores que estão na saida do mixer de 104 (100nF) foram
alterados para diminuir a banda passangem pois geralmente são de
103 (10nF) ou menos. Ainda foram alterados os capacitores de
realimentação entre a entrada inversora dos
operacionais com a saida, geralmetnte são de 220pF e ficaram com
103 (10nF), o que atua como um filtro passa baixas.

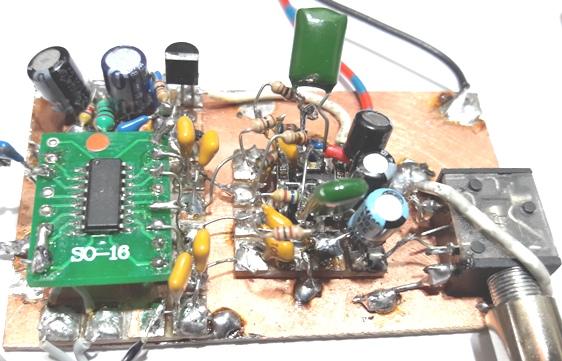

Este é um protótipo montado para testar o mixer 74HC4052
e o amplificador de audio 1 que é o circuito seguinte.
Usamos o filtro passa banda descrito
aqui. , o amplificador de RF ,
este mixer, gerador
de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o
passa altas de 300Hz, e o amplificador de audio com LM386.

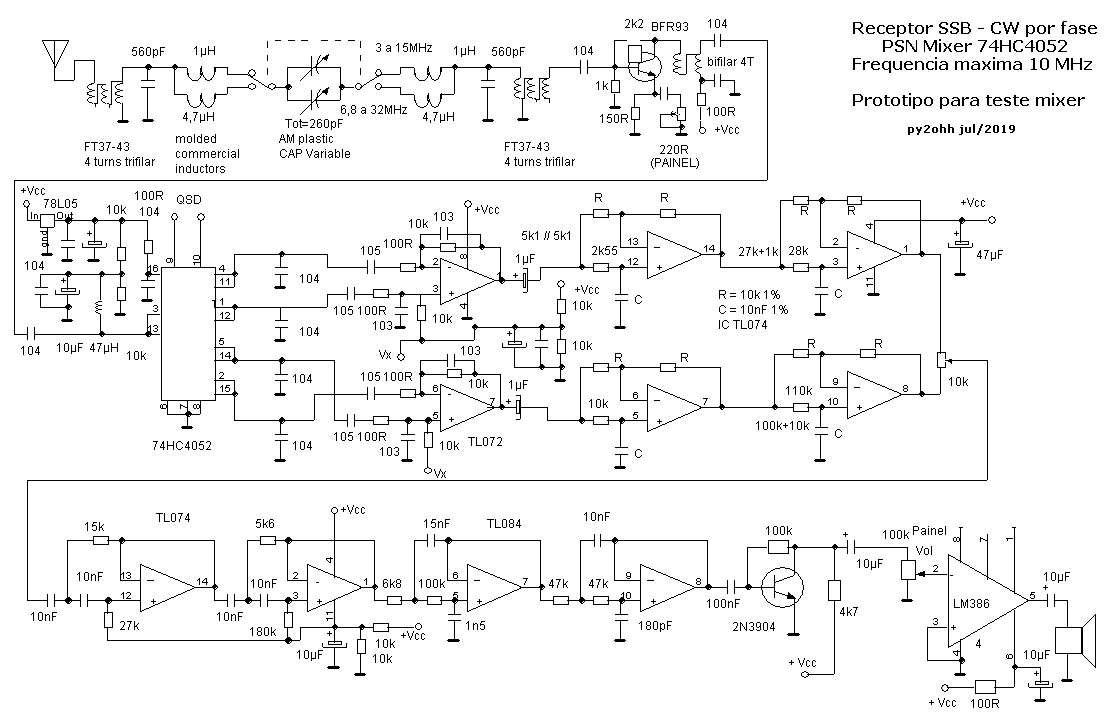

Esquema do protótipo do receptor
Os testes feitos com este receptor com os capacitores com valores
anteriores aos da modificação estão neste video.

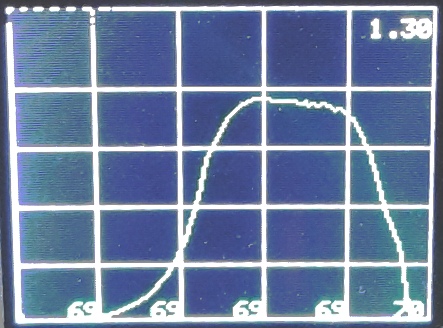

Foto deste teste, LSB de 6995 a 7005kHz, cada divisão horizontal
2kHz.
Os novos testes estão neste video.
O teste de funcionamento em 80m esta neste video.

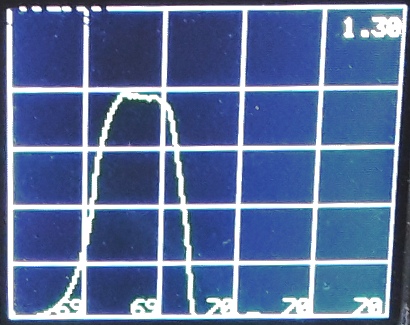

Foto do teste realizado após as mudanças dos capacitores.
Varredura de 6995 a 7005 kHz
Varredura de 6995 a 7000 kHz
73 de py2ohh miguel
