Modulos do receptor por fase  : modulo 3F

MIXER COM LA1185 (TA7358) PROTÓTIPO.

Montamos os LA1185 em uma placa padrão com soquetes.

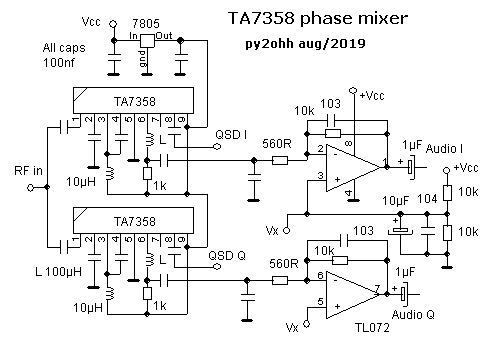

Esquema do misturador com TA7358



Com em outros protótipos usamos módulos já descritos.
Filtro passa banda  descrito aqui. , o amplificador de RF , este mixer,  gerador de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o passa altas de 300Hz, e o amplificador de audio com LM386.

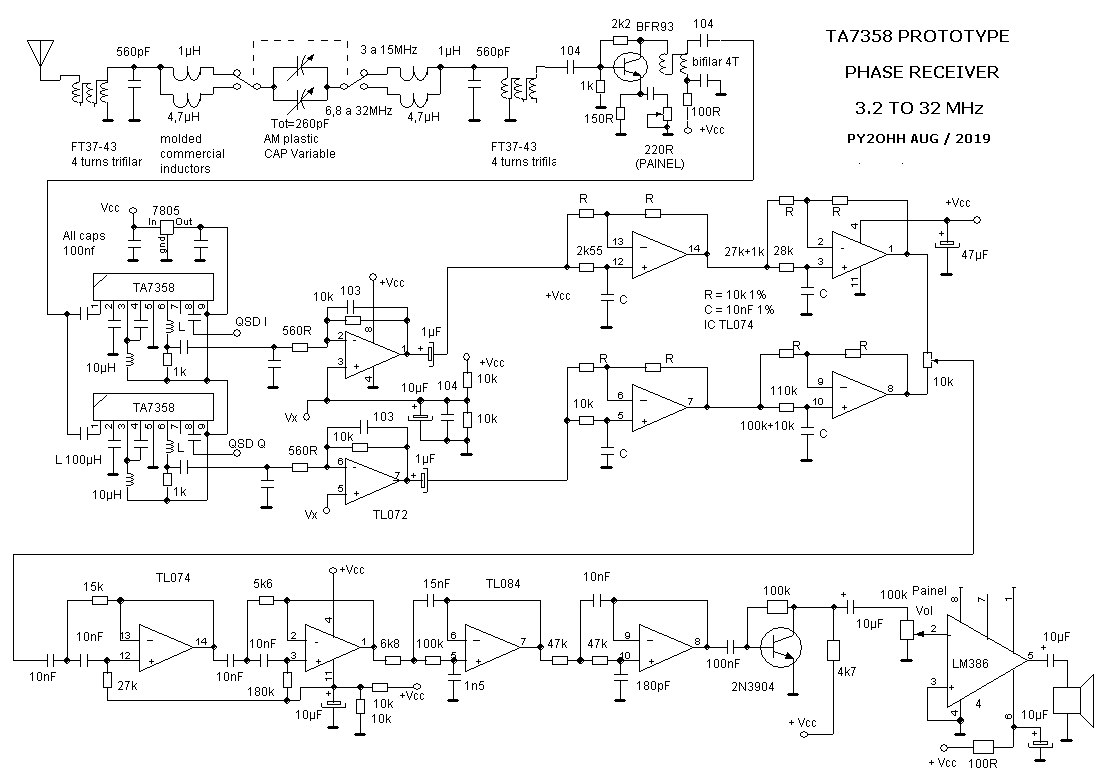

Esquema do protótipo do receptor :




Este misturador possui um impedancia de entrada na ordem de 50R, mas possui um impedancia de saida  muito elevada  (na ordem de 40k) , como já haviamos trabalhado com este  integrado em outros projetos, aproveitamos as experiencias anteriores.
O ganho de conversão é alto e não usamos a relação 100R/10k (ganho de 100) nos operacionais e sim 560R/10k (ganho de 17,8).
Os demais módulos são iguais aos usados nos circuitos anteriores.

O vídeo com o receptor em 80m recebendo em LSB  QSOs em 80m várias rodadas inclusive AM.

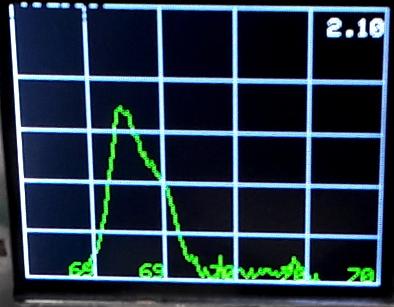

Foto do teste com varredura entre 6995 e 7005kHz (10kHz):



A escala hrizontal é de 2kHz por divisão, mostrando o sinal dentro de 3kHz.
Como o receptor esta sintonizado em 7MHz, o sinal mostrado esta abaixo de 7Mhz (meio da escala horizontal) portanto é um sinal LSB, note que acima do meio da escala horizontal não temos sinal, o que significa que não temos sinal USB.

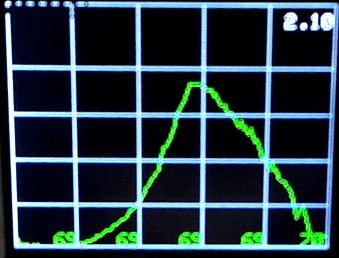

Foto do teste com Varredura entre 6995 e 7000kHz (5kHz).

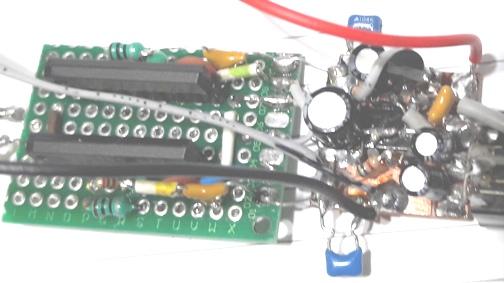

Foto da parte  traseira do  circuito padrão  ...  usamos alguns capacitores SMD.




A montagem foi simples e como sempre tivemos ajustes...


73 de py2ohh miguel
