Modulos
do receptor por
fase :
modulo 3F
MIXER COM
NE602 PROTÓTIPO.
Os misturadores com NE602 foram montados em duas placas separadas, tipo
sanduiche.

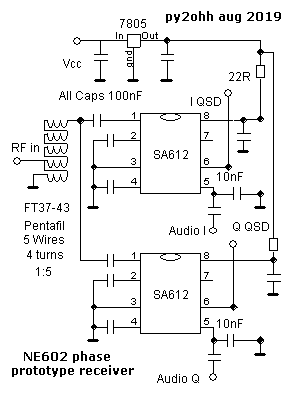

Esquema do misturador com NE602
Com em outros protótipos usamos módulos já
descritos.
Filtro
passa banda descrito
aqui. , o amplificador de RF ,
este mixer, gerador
de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o
passa altas de 300Hz, e o amplificador de audio com LM386.

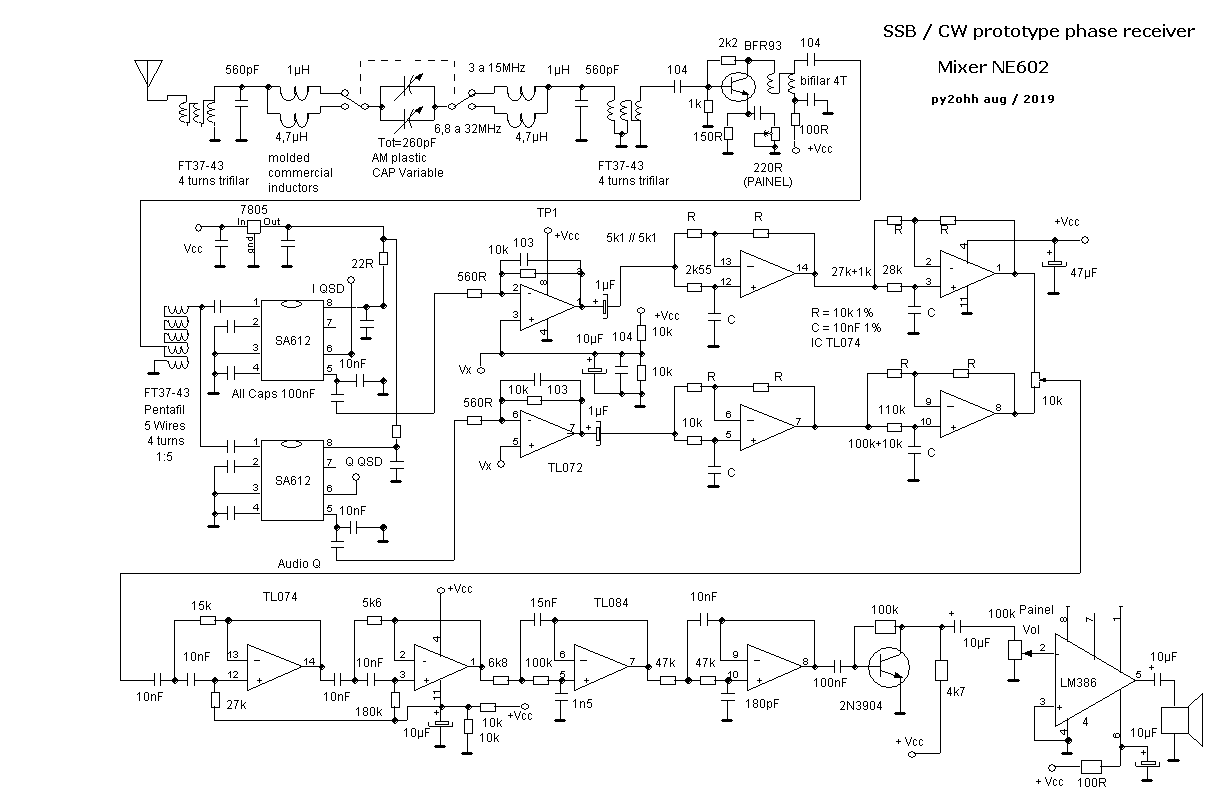

Esquema do protótipo do receptor
Como o NE602
possui uma impedância de entrada da ordem de 1500 Ohms, montamos
um toroide com 5 fios (pentafilar) que produz uma
relação de impedancias de 1:25. Assim entrando 50 Ohms
teremos 50 * 25 = 1250 Ohms na saida, o que não é
perfeito mas funciona. Como é um transformador montado em um
toroide com alta permeabilidade ele é banda larga cobrindo
facilmente o espectro de HF.
A impedancia de saida não foi problema pois temos um operacional
por lá.
O ganho de conversão é alto e não usamos a
relação 100R/10k (ganho de 100) nos operacionais e sim
560R/10k (ganho de 17,8).
Os demais módulos são iguais aos usados nos circuitos
anteriores.
O vídeo
com o receptor em 80m recebendo em LSB um QSO entre dois PY.

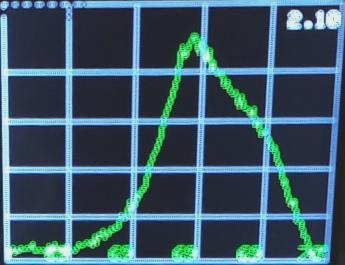

Foto do teste
com varredura entre 6995 e 7005kHz (10kHz):
A escala
hrizontal é de 2kHz por divisão, mostrando o
sinal dentro de 3kHz.
Como o receptor esta sintonizado em 7MHz, o sinal mostrado esta abaixo
de 7Mhz (meio da escala horizontal) portanto é um sinal LSB,
note que acima do meio da escala horizontal não temos sinal, o
que significa que não temos sinal USB.

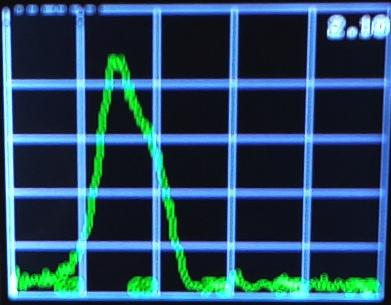

Foto do teste
com Varredura entre 6995 e 7000kHz (5kHz).
A escala
horizontal agora é de 1 kHz por divisão,
mostrando que o sinal vai de cerca de 400Hz a 4kHz. este é um
detalhe do sinal LSB. Note que antes de atingir 7MHz o sinal vai a
zero.

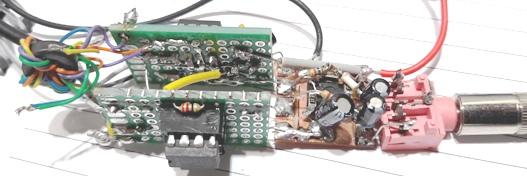

Note o toroide com 5 fios telefonicos coloridos na entrada de RF, em
cima a esquerda.
Montamos usando muita coisa reaproveitada de sucata, como
eletroliticos, toroide, conector estereo e fios telefonicos.
73 de py2ohh miguel
