Modulos do receptor por fase  : modulo 5

Este amplificador de audio que vem logo após o mixer, é o mesmo circuito de muitos SDRs.
Fizemos alterações apenas nos capacitores que limitam a banda de passagem. Valores que geralmente são de 220pF agora são de 10nF.
O uso de resistores de 1% metal filme é aconselhavel, mas se não tiver a mão pode usar outro.
Eu usei TL072 e tambem o TL082 ambos a meu ouvido (apesar que sou um pouco surdo) não tiveram diferenças, note que o TL072 é teóricamente melhor que o TL082. O NE5532 tambem foi usado com a mesma performance dos anteriores.

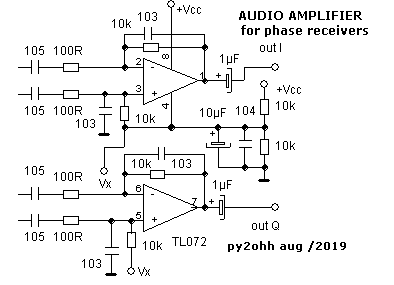

Esquema :

Montagem :
Este modulo foi montado como "inseto morto" ...de pernas para cima:
Usei uma placa virgem de 20x25mm.
Marquei as ilhas.
Cortei com serra manual.
Soldei um resitor de 100R (não esta no esquema pois não faz diferença) entre a ilha Vcc e o pino 8 do CI. (marque o pino um na parte inferior do CI para não confundir depois).
Soldei o pino 4 a terra.

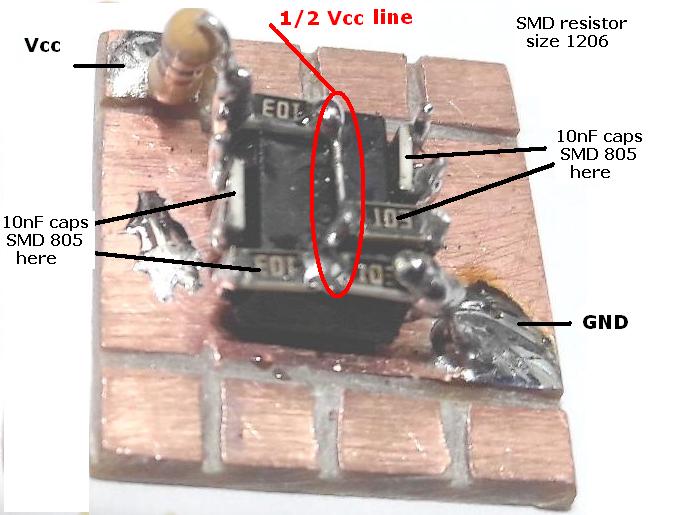

Soldei os resistores SMD de 10k (103) no pino 8 (Vcc) e no pino 4 ... soldei uma sobra de fio de componente entre os dois formando 1/2 Vcc ...
Soldei os demais resistoresde 10k SMD.
Soldei os capacitores SMD de 10nF (103) em paralelo comos resistores conforme foto.
Soldei os demais componentes ...

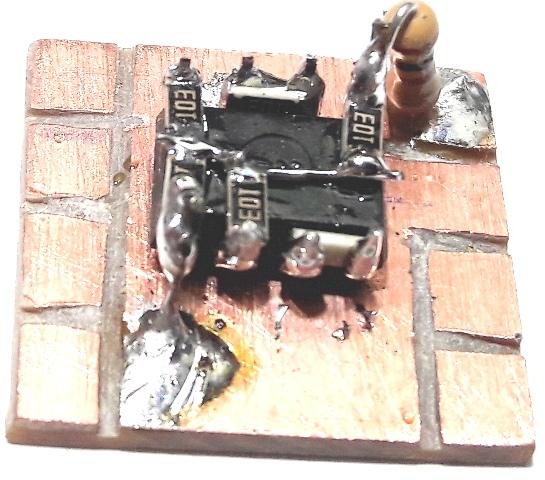

Fotos inicio de montagem :






73 de py2ohh miguel
