Modulos
do receptor por
fase :
modulo 3E
MIXER COM
DIODOS PROTÓTIPO.
Como todo bom prototipo este tambem sofreu alterações.

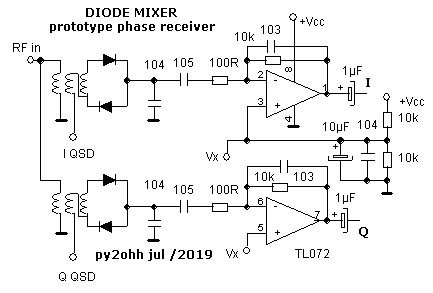

Esquema do mixer simples :
Este é o
esquema do mixer com o respectivo amplificador de
áudio.

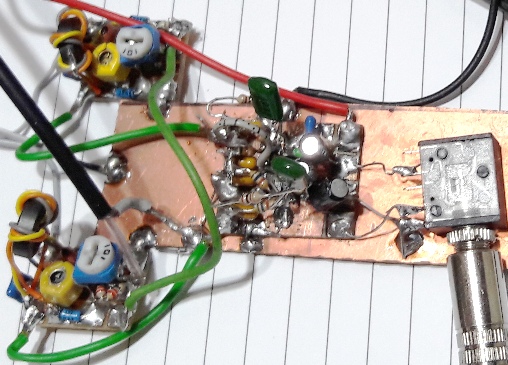

Este é um
protótipo montado para testar o mixer
e o amplificador de audio.
Usamos o filtro
passa banda descrito
aqui. , o amplificador de RF ,
este mixer, gerador
de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o
passa altas de 300Hz, e o amplificador de audio com LM386.

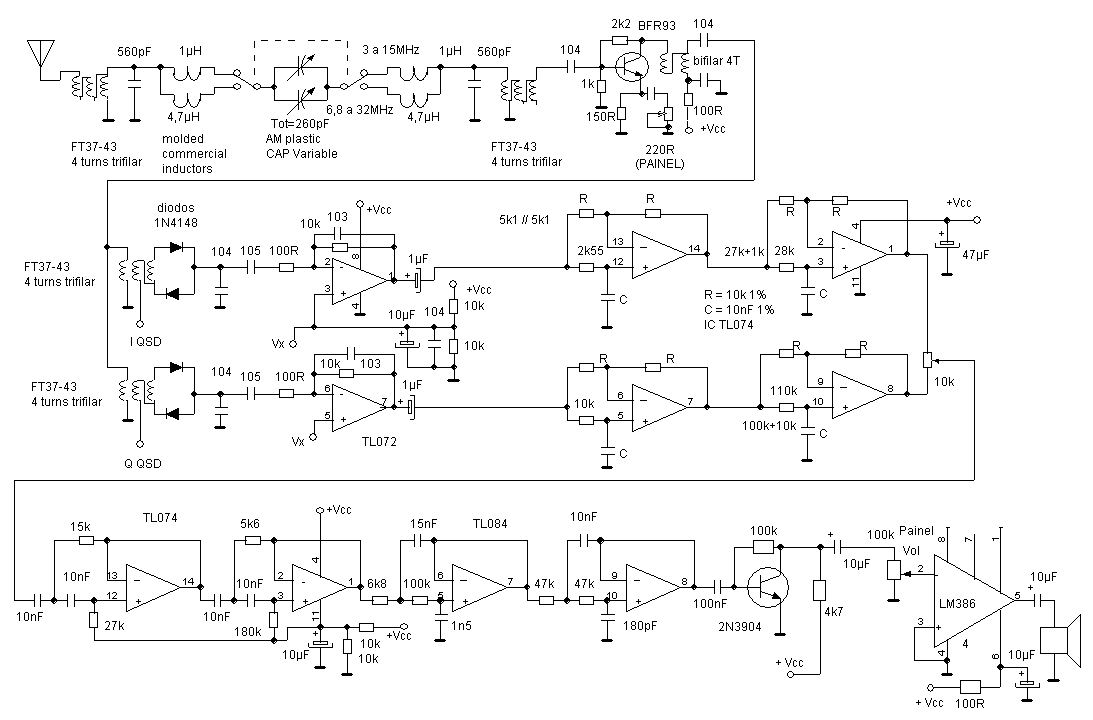

Esquema do protótipo do receptor :
Neste
receptor usamos um mixer simples e pratico, mas ele não
possui caracteristicas identicas, assim ao regularmos para LSB ele
receberá somente LSB e se regularmos para USB ele somente
receberá USB.
Portanto não é um circuito interessante.
O vídeo
com os testes de largura de banda de áudio
estão neste
video .
O vídeo com o receptor em 80m recebendo em LSB um QSO entre dois PY.

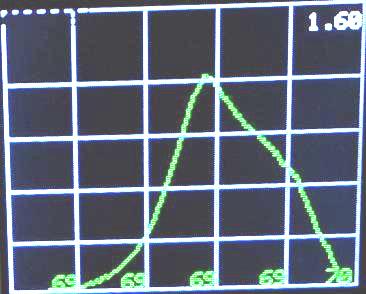

Foto do teste com varredura entre 6995 e 7005kHz (10kHz) com o receptor
sintonizado em 7000 kHz:
A escala
horizontal é de 2kHz por divisão, mostrando o
sinal dentro de 3kHz.
Como o receptor esta sintonizado em 7MHz, o sinal mostrado esta abaixo
de 7Mhz (meio da escala horizontal) portanto é um sinal LSB,
note que acima do meio da escala horizontal não temos sinal, o
que significa que não temos sinal USB.
Foto do teste
com Varredura entre 6995 e 7000kHz (5kHz).
A escala
horizontal agora é de 1 kHz por divisão,
mostrando que o sinal vai de cerca de 400Hz a 4kHz. Este é um
detalhe do sinal LSB. Note que antes de atingir 7MHz o sinal vai a
zero.

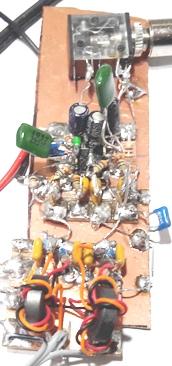

Foto do receptor completo em teste
Montamos outro mixer com mais recursos :

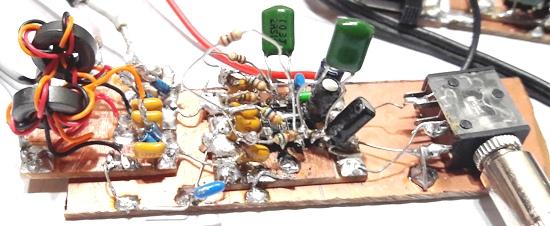

Foto do novo mixer

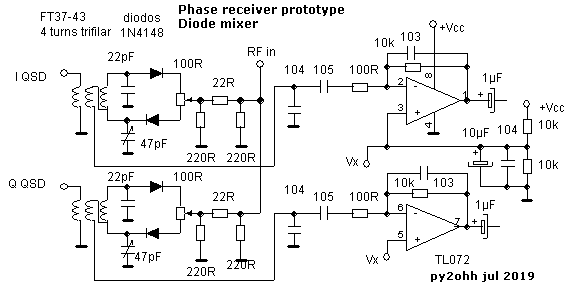

Esquema do receptor com este mixer
Foto do teste
com varredura entre 6995 e 7005kHz (10kHz) com o receptor
sintonizado em 7000 kHz:
Foto do teste
com Varredura entre 6995 e 7000kHz (5kHz).
Com este mixer os ajustes ficaram melhores, mas os problemas de banda
lateral continuaram, mostrando ser não interessante.
A sensibilidade ficou muito boa.
73 de py2ohh
miguel
