Modulos do receptor por fase  : modulo 3C

MIXER COM 74HC4066 PROTÓTIPO.

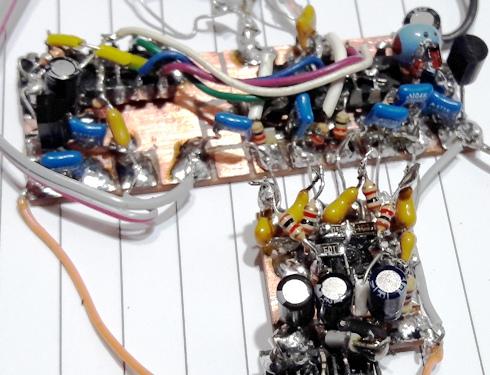

Foto : como é um protótipo as modificações e testes ficam no módulo montado. Uma verdadeira amontoagem.

Esquema do mixer :

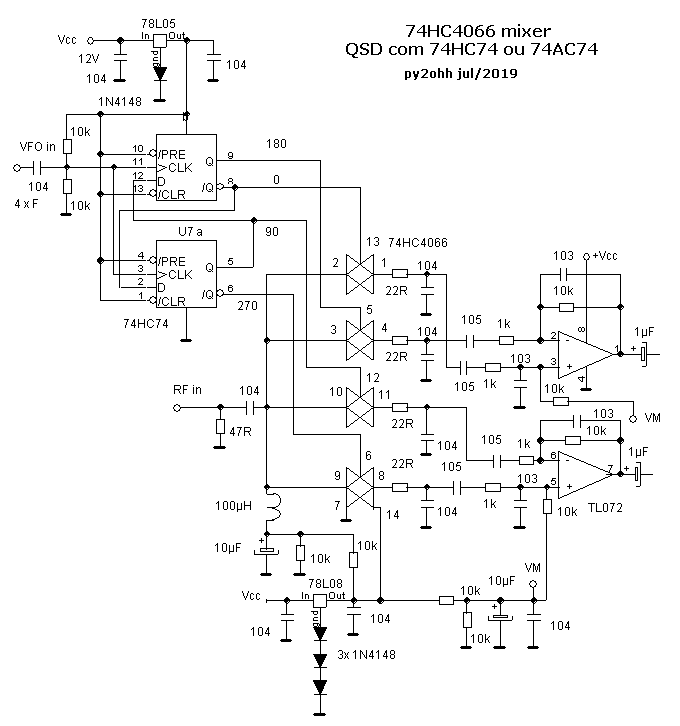

Este é o esquema do mixer com o respectivo amplificador de áudio.
Os capacitores que estão na saida do mixer de 104 (100nF) foram alterados para diminuir a banda passagem pois geralmente são de 103 (10nF) ou menos. Ainda foram alterados os capacitores de realimentação  entre a entrada inversora dos operacionais com a saida, geralmente são de 220pF e ficaram com 103 (10nF), o que atua como um filtro passa baixas.
O esquema com valores antigos pode ser visto no receptor de HF por fase.
Como o 74HC4066 precisa de 4 sinais de quadratura foi necessario adicionar o circuito de quadratura com o 74HC74, com este circuto é necessario injetar uma frequencia de 4 vezes a frequencia recebida vinda do  VFO.

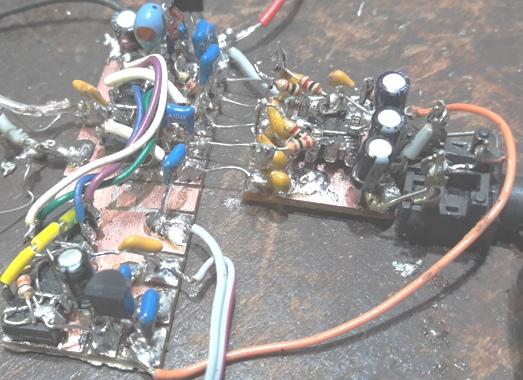

Este é um protótipo montado para testar o mixer 74HC4066 e o amplificador de audio 1 que é o circuito seguinte.

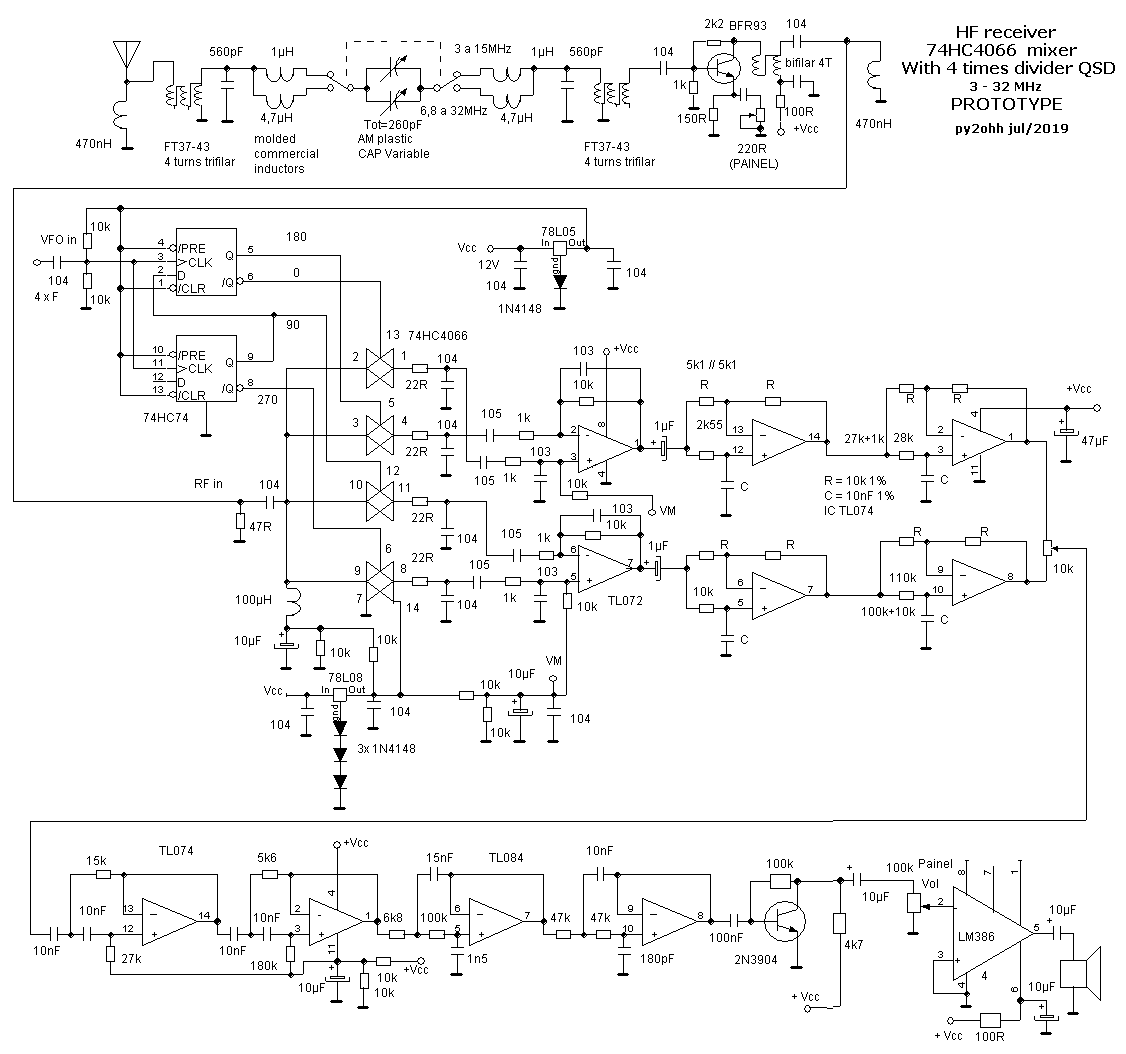

Esquema do protótipo do receptor
Usamos o filtro passa banda  descrito aqui. , o amplificador de RF , este mixer, um SI5351 como VFO,um TL072 ou 82 como o defasador de audio, o filtros passa baixas de 3kHz e o passa altas de 300Hz, e o amplificador de audio com LM386.


Os testes estão neste video.
O teste de funcionamento em 80m esta neste video.
Foto do teste realizado com varredura de
6995 a 7005 kHz, com o receptor em 7000 kHz:

As fotos ficaram desfocadas lamento. Receptor em LSB 7000kHz, notamos um pequeno sinal em USB.

Foto do teste realizado com varredura entre
6995 a 7000 kHz

A escala horizontal é de 1 kHz por divisão indicando uma banda de passagem de cerca de 3kHz.




Apesar de ter montado os resistores de 10k e os capacitores de 10nF (103)  em SMD o amplificador de áudio ficou um pouco cheio.

73 de py2ohh miguel
