ENGLISH begins after portuguese...please look down
Modulo do amplificador de audio

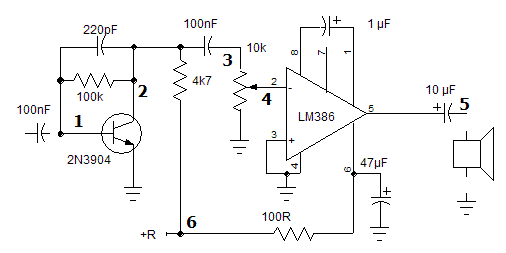

esquema
Nota o capacitor de 100nF ligado na entrada NÓ #1 será utilizado como ligação entre 2 módulos, e o auto falante / fone tambem é externo
material
Placa de circuito impresso virgem de 15 x 20mm (o tamanho depende da habilidade ou da idade do montador) no maximo deverá ser o dobro do indicado ou seja 30x40mm. (Nas fotos está 13X18mm).
1 Circuito integrado LM386N1
1 Transistor 2N3904 mas pode ser BC547B BC547C BC548B BC548C BC546B BC546C 2N2222.
2 capacitores ceramicos 100nF (podem ser poliester entre 100nF e 1000nF isolação maior que 25V)
1 capacitor de 220pF ceramico (pode ser 180, 270, 330, 390 ou 470pF 25V ou mais).
1 capacitor eletrolitico 47µF (pode ser 100, 220µF de 16V ou mais)
1 capacitor eletrolitico 1µF de 16V ou mais
1 capacitor eletrolitico 10µF (pode ser 22, 47, 100µF de 16V ou mais)
1 resistor de 100k 1/8W (pode ser 120, 150 180 ou 220K 1/4 ou 1/8W)
1 resistor de 4k7 1/8W (pode ser 3k9, 5k6 ou 6k8 1/4 ou 1/8W)
1 resistor de 100R 1/4W (pode sr 87R, 120R ou 150R 1/4W)
1 potenciometro de 10K log (pode ser 10k, 22k, 47k ou 100k log ou linear)
Fio blindado para ligar o potenciometro

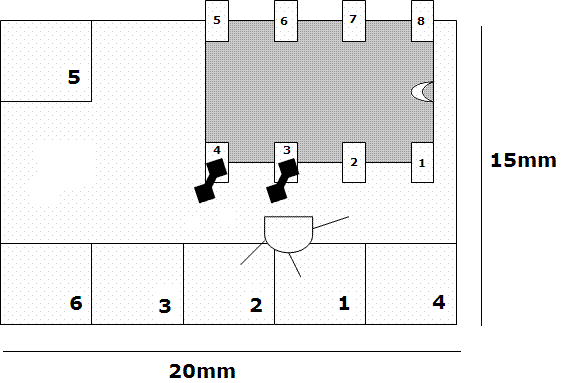

layout
Montagem
1. Cortar placa e serrar as ilhas.
2. Colocar o LM386 com os lides para cima, curvando os lides 3 e 4 para baixo até encostar na placa com ajuda de uma chave de fenda, soldar os lides a placa. (observar a marcação do lide 1).
3. Soldar o transistor 2N3904 (caso utilizar equivalentes, identificar os lides).
4. Soldar resistor de 100k entre ilhas 1 e 2. Soldar capacitor de 220pF nas mesmas ilhas.
5. Soldar resistor de 4k7 entre ilhas 2 e 6. Deixar espaço para outros componentes na ilha 3.
6. Soldar 100R entre o pino 6 do LM386 e a ilha 6, deixar lugar para soldar o capacitor de 47µF.
7. Soldar capacitor de 47µF entre o pino 6 do LM386 e o terra (observar polaridade).
8. Soldar capacitor de 10µF entre o pino 5 e a ilha 5 (observar polaridade)
9. Soldar sobra de lide de componente entre pino 2 e ilha 4.
10. Soldar capacitor de 100nF entre ilhas 2 e 3.
11. Soldar capacitor de 1µF entre pinos 1 e 8 do LM386 (apare os pinos e dobre sobre o coprpo antes de sodar o capacitor).
12. Soldar cabinho blindado no potenciometro. Soldar na placa (terra) a blindagem, fio ligado ao centro do potenciometro ligar a ilha 4, fio conectadoa extremidade do potenciometro ligar a ilha 3.

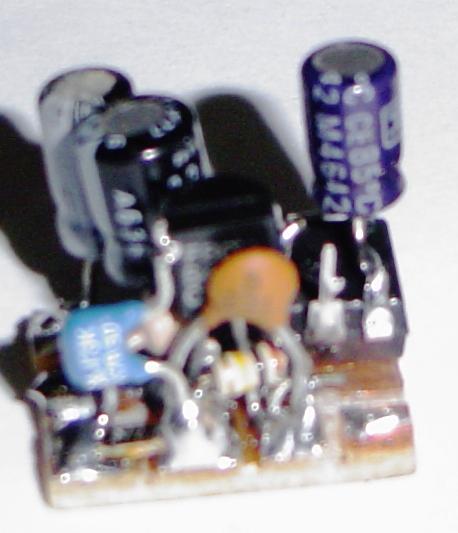

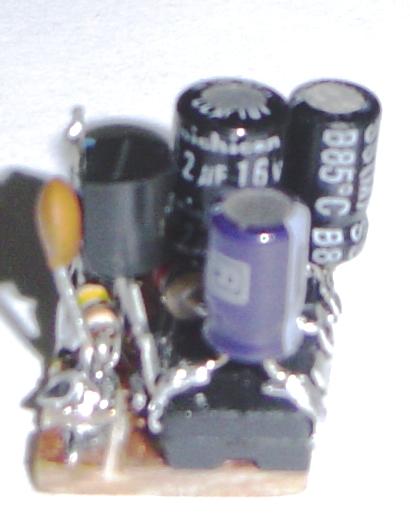

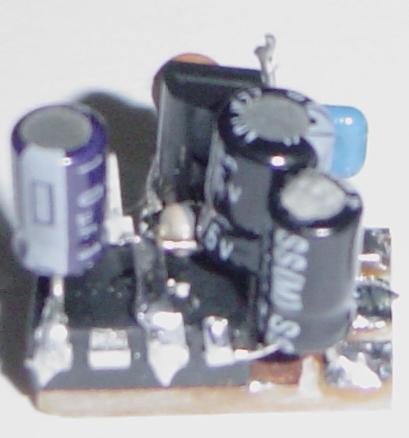

Fotos / Pictures
Estas fotos não estão como o layout sugerido.
These pictures are not like layout sugested !
Module: Audio Amplifier
Schematics
Note that the 100nF cap connected at island #1 is external and forms the connection between modules. The speaker or phone connections are also external.
Parts List
Copper clad PC board 15x20 mm or bigger (size depends on the builders experience and/or age !), however should not exceed 30x40mm. (The board in the pictures is 13x18)
1 IC LM386N1
1 Transistor 2N3904 may be BC547B BC547C BC548B BC548C BC546B BC546C 2N2222.
2 100nF (104) Disc cap (between 100nF - 1000nF greater than 25V)
1 220pF (221) Disc cap (may be 180, 270, 330, 390 or 470pF 25V or greater).
1 47µF electrolytic cap (may be 100, 220µF 16V or greater)
1 1µF electrolytic cap 16V or greater
1 10µF electrolytic cap (may be 22, 47, 100µF - 16V or greater)
1 100k resistor 1/8W (may be 120, 150 180 or 220K 1/4 or 1/8W)
1 4k7 resistor 1/8W (may be 3k9, 5k6 or 6k8 1/4 or 1/8W)
1 100R resistor 1/4W (may be 87R, 120R or 150R 1/4W)
1 10K log pot (may be 10k, 22k, 47k or 100k log or lin)
Shielded wire for pot connections
Layout
Building
1. Cut the PC board and make islands with a hand saw removing the copper layer. Islands size 4x4mm or bigger.
2. Place the IC LM386 with pins up (like a dead bug). Note position of pin #1. Bend pins 3 and 4 down to make contact with copper surface and solder in place (like layout drawing).
3 Solder 2N3904 transistor in place as shown (if you are useing a substitute transistor watch pin connections).
4. Solder 100k resistor and 220pF cap between islands 1 and 2.
5. Solder 4k7 resistor between islands 2 and 6..
6. Solder 100R resistor between island 6 and pin 6 of LM386.
7. Solder 47µF cap between pin 6 of LM386 and ground.
8. Solder 10µF cap between pin 5 of LM386 and island 5
9. Solder a wire between pin 2 of LM386 and island 4.
10. Solder 100nF cap between islands 2 and 3
11. Solder 1uF cap between pins 1 and 8 of LM386
12. Solder the shielded wire between pot and PC board.
