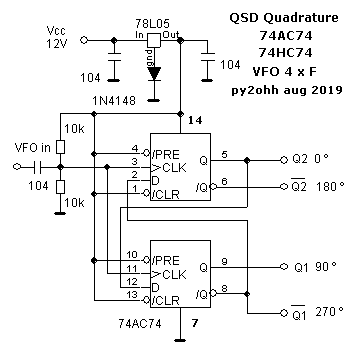

Este esquema
possui uma variação, que no final tem a mesma
função.

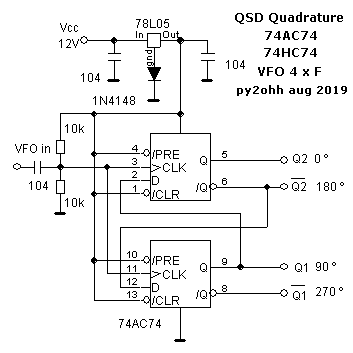

Esquema B (variação)
Esquema B (variação)

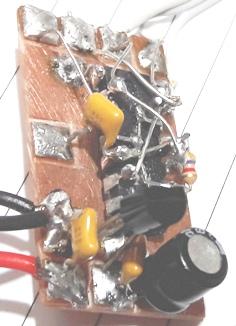

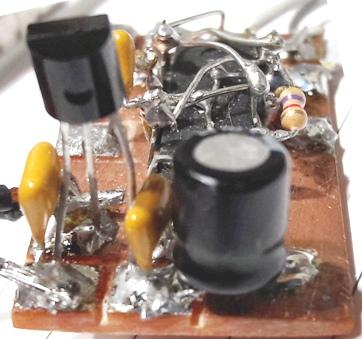

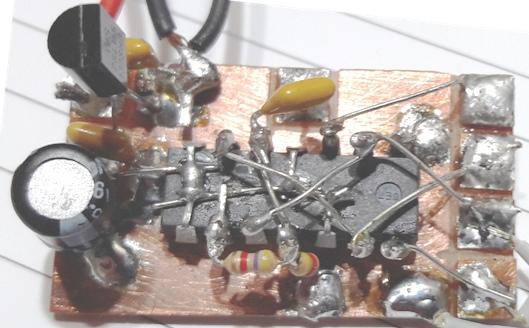

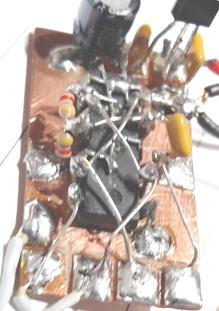

Este tipo de
gerador de quadratura é o mais usado nas montagens de SDR, o
74AC74 tem um desempenho melhor pois os tempos de resposta são
bem menores, mas para aplicações até 21 MHz
(dividindo 84MHz)
o 74HC74 vai muito bem.
Ainda é possível trabalhar com o VFO com frequencias mais baixas que quatro vezes a frequencia recebida, o truque é usar um terço da frequencia calculada ou seja o VFO a 4/3 da frequencia recebida. Por exemplo para receber 28MHz o VFO precisa estar a 4 x 28 = 112MHz ...mas se usarmos 112 / 3 = 37,333 MHz o receptor funciona tambem, pois usa o terceiro harmônico e uma onda quadrada (que esta na saida do 74AC74) nada mais é que a soma dos harmonicos impares onde o terceiro tem uma energia muito grande. Interessante que ao usar o terceiro hamônico a banda lateral se inverte na recepção.
Vídeo deste teste
Desta forma é possivel usar um AD9850 (Fmax 45MHz) por exemplo em conjunto com o 74HC74, para cobrir até 33,5MHz.
O fato do receptor SDR receber em duas frequencias distintas, como exemplo VFO em 20MHz, dividido por 4 temos recepção em 5MHz, mas 20 x 3= 60MHz dividido por 4 temos tambem a recepção em 15MHz .... isto reforça a necessidade de um bom filtro de entrada de antena.
73 de py2ohh miguel
