Modulos do receptor por fase  : modulo 3H

MIXER COM MAX2451 PROTÓTIPO :

Este mixer é da nova geração, possui dois misturadores internos (como dois NE602), um circuito de quadratura, com entrada de VFO em duas vezes a  frequencia recebida (para evitar interferencias) , o que torna ele simples em relação aos outros.
MAX2451 datasheet

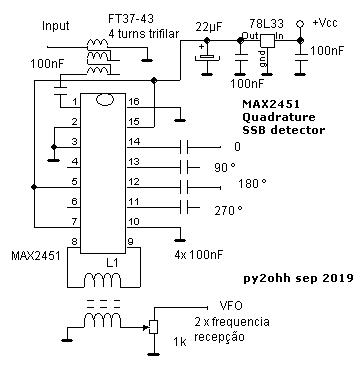

Esquema :



Este mixer pode acionar um PC diretamente, ou seja ele já é um receptor para SDR, mas a inclusão de um amplificador, de áudio, ajuda muito.
Usamos ele para um receptor SSB por fase. As saidas 90 e 270 graus não foram usadas, nos testes ficou melhor assim, mas tivemos circuitos em que funcionaram, mas para mudar a banda lateral era necessário alterar as fases 0 e 180 ainda 90 e 270, o que se mostrou dificil para executar a montagem, preferimos a forma mais simples.

Usamos o filtro passa banda  descrito aqui. , o amplificador de RF , este mixer, DDS com AD9850, a rede polifásica, o filtros passa baixas de 3kHz e o passa altas de 300Hz, e o amplificador de audio com LM386.

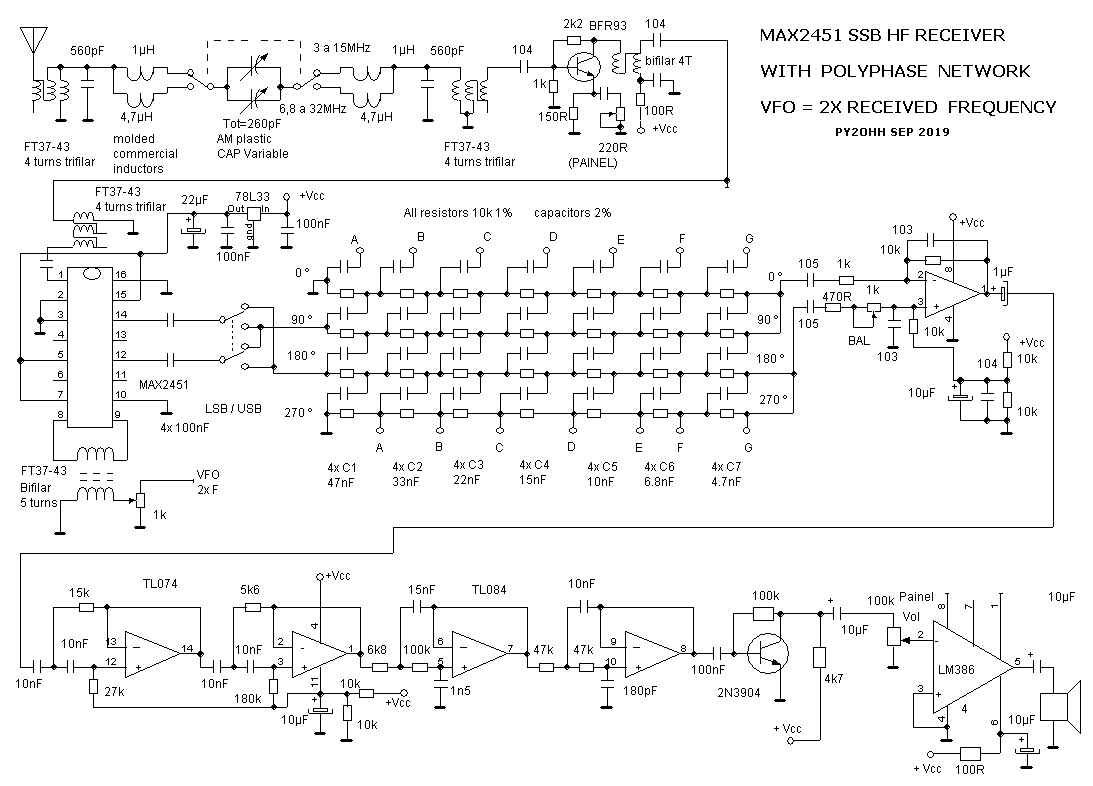

Esquema do protótipo do receptor :
  O video deste circuito corujando um QSO em 80m.

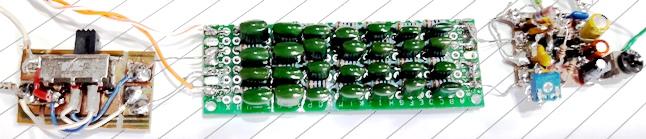

Parte do circuito com chave LSB/USB rede polifasica e amplificador de áudio.

A rede polifasica pode ser substituida pelo defasador de audio com TL084 como nos receptores anteriores, com o mesmo desempenho.

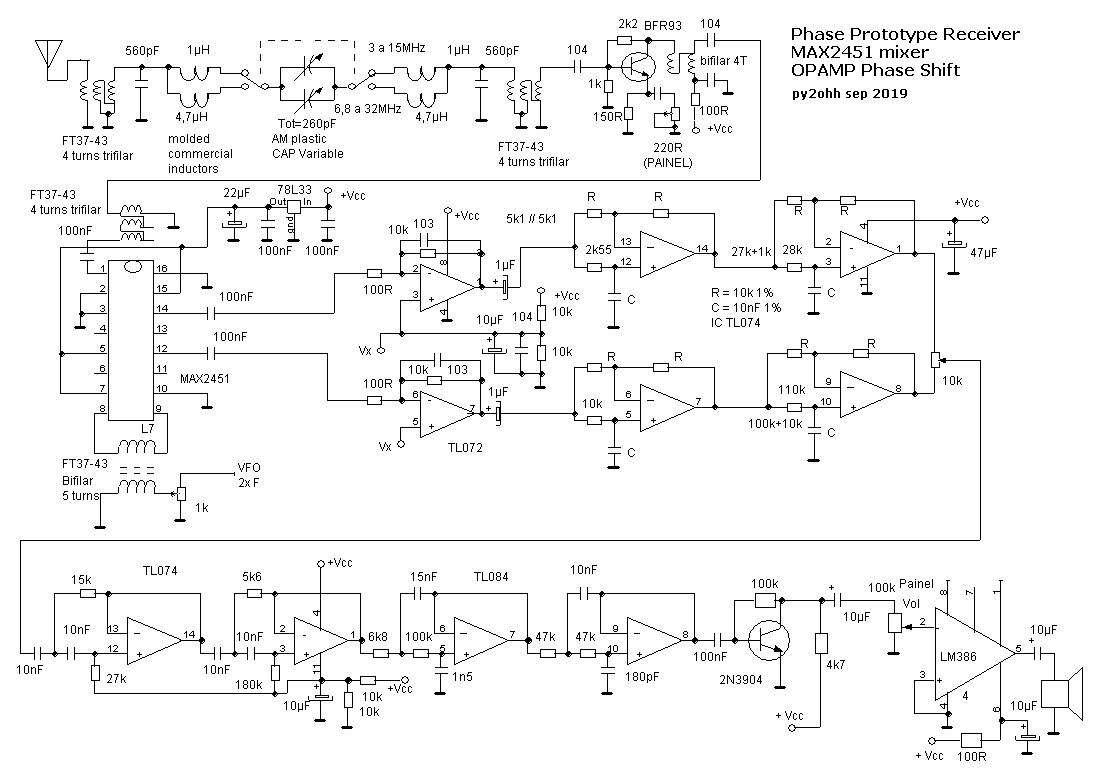

Esquema testado :

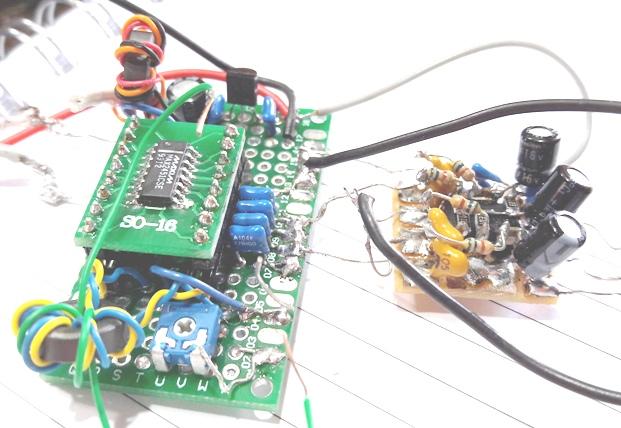

Mixer2451 com amplificador de áudio (receptor sem rede polifasica).

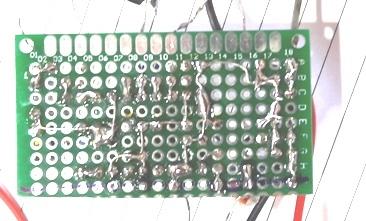

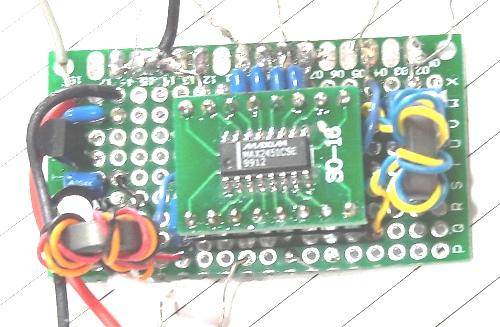

A montagem foi feita em uma placa padrão ... um prototipo exige muitas modificações ... assim não fica muito bonito.


O Max2451 pode ser substituido por um dos misturadores descritos anteriormente.

73 de py2ohh miguel
