Modulos
do receptor por
fase : modulo 3D
MIXER COM
74CBT3253 (FST3253) PROTÓTIPO.
Estes prototipos ficaram muito modificados pois fiz vários
experimentos.

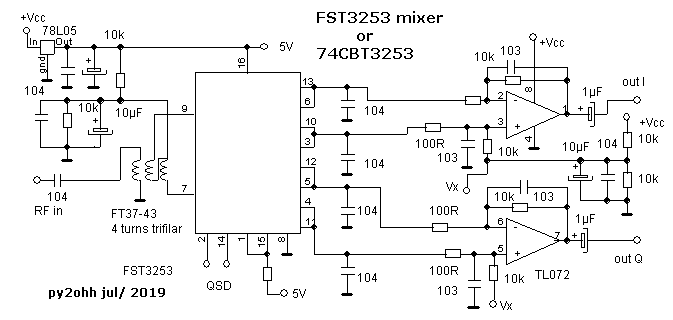

Esquema do mixer:
Este é o
esquema do mixer com o respectivo amplificador de
áudio.
Estes circuitos são derivados de circuitos de SDR, que possuem
uma banda de passagem de dezenas de kHz. Alteramos alguns capacitores
para diminuir esta banda pois o que nos interessa é somente
audio frequencia, entre 300Hz e 3Khz.
Os capacitores que estão na saida do mixer de 104 (100nF) foram
alterados para diminuir a banda passagem pois geralmente são de
103 (10nF) ou menos. Ainda foram alterados os capacitores de
realimentação entre a entrada inversora dos
operacionais com a saida, geralmente são de 220pF e ficaram com
103 (10nF), o que atua como um filtro passa baixas.

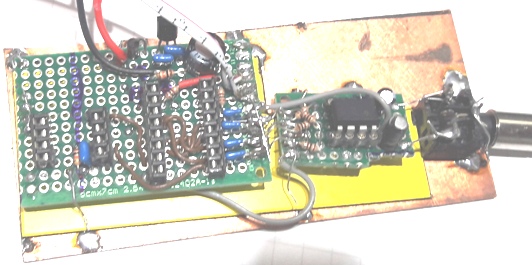

Este é um protótipo montado para testar o mixer 74CBT3253
e o amplificador de audio 1.
Usamos o filtro
passa banda descrito
aqui. , o amplificador de RF ,
este mixer, gerador
de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o
passa altas de 300Hz, e o amplificador de audio com LM386.

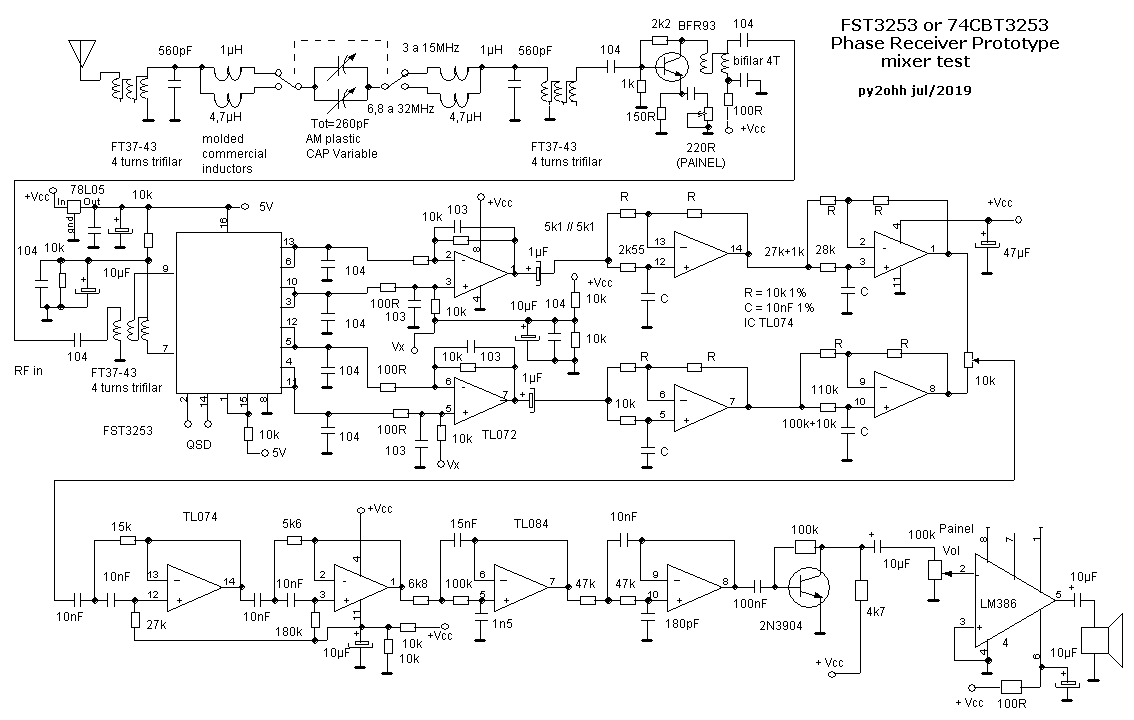

Esquema do protótipo do receptor
Os esquemas
são grandes, mas uso dois integrados operacionais que tem quatro
internamente.
Este mixer pode
chegar aos 70MHz, mas se montado conforme o esquema (usando o SI5351
como VFO e gerador do QSD - quadratura) a cobertura ficará entre
3,2MHz e 32MHz. Esta limitação é devido ao uso de
um filtro passa banda simples.
O vídeo com os testes de largura de banda de áudio
estão neste
video .
O vídeo com o receptor em 80m recebendo em LSB um QSO entre dois PY2.

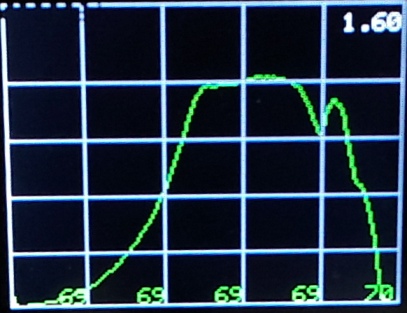

Foto do teste com varredura entre 6995 e 7005kHz (10kHz) com o receptor
sintonizado em 7000 kHz:
A escala
horizontal é de 2kHz por divisão, mostrando o
sinal dentro de 3kHz.
Como o receptor esta sintonizado em 7MHz, o sinal mostrado esta abaixo
de 7Mhz (meio da escala horizontal) portanto é um sinal LSB,
note que acima do meio da escala horizontal não temos sinal, o
que significa que não temos sinal USB.
Foto do teste com Varredura entre 6995 e 7000kHz (5kHz).
A escala
horizontal agora é de 1 kHz por divisão,
mostrando que o sinal vai de cerca de 400Hz a 4kHz. este é um
detalhe do sinal LSB. Note que antes de atingir 7MHz o sinal vai a
zero.

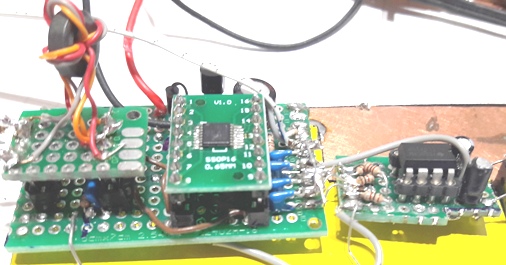

Montagem em placas comerciais e CIs comprados da China, com soquetes e
placas adaptadoras, os CIs forma soldados com soldador normal de 30W e
pasta especial (China).

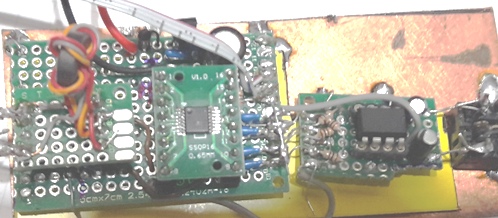

Foto sem os CIs
73 de py2ohh miguel
