Modulos
do receptor por
fase : modulo 3B
MIXER COM 74HC4053 PROTÓTIPO.
Baseado no trabalho
de YU1LM

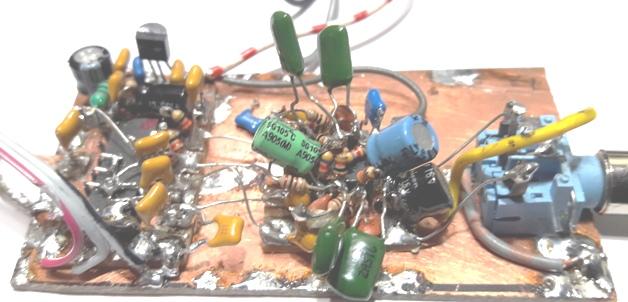

A amontoagem não ficou bonita, eu necessitei alterar alguns
componentes e adicionar novos, com é um prototipo tudo bem.
Esquema final :
Este é o
esquema do mixer com o respectivo amplificador de
áudio.
Estes circuitos são derivados de circuitos de SDR, que possuem
uma banda de passagem de dezenas de kHz. Alteramos alguns capacitores
para diminuir esta banda pois o que nos interessa é somente
audio frequencia, entre 300Hz e 3Khz.
Os capacitores que estão na saida do mixer de 104 (100nF) foram
alterados para diminuir a banda passagem pois geralmente são de
103 (10nF) ou menos. Ainda foram alterados os capacitores de
realimentação entre a entrada inversora dos
operacionais com a saida, geralmente são de 220pF e ficaram com
103 (10nF), o que atua como um filtro passa baixas.
Este é um protótipo montado para testar o mixer 74HC4053
e o amplificador de audio 1 que é o proximo circuito.
Usamos o filtro passa banda descrito
aqui. , o amplificador de RF ,
este mixer, gerador
de quadratura com Si5351, o defasador de audio, o filtros passa baixas de 3kHz e o
passa altas de 300Hz, e o amplificador de audio com LM386.

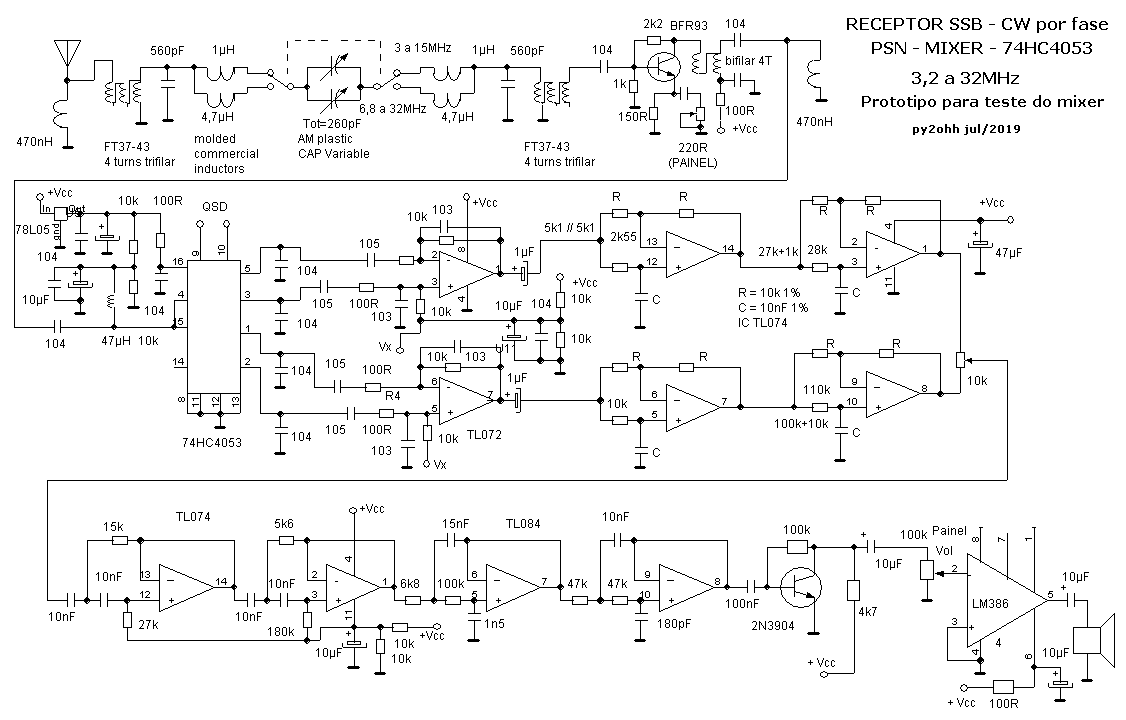

Esquema do protótipo do receptor
Este mixer pode
chegar aos 70MHz, mas se montado conforme o esquema (usando o SI5351
como VFO e gerador do QSD - quadratura) a cobertura ficará entre
3,2MHz e 32MHz. Esta limitação é devido ao uso de
um filtro passa banda simples.
O vídeo com os testes de largura de banda de áudio
estão neste
video .
O vídeo com o receptor em 80m recebendo em LSB um QSO entre PP5.

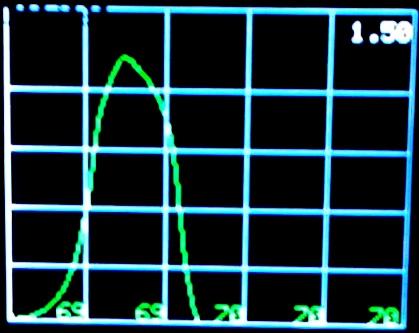

Foto do teste com varredura entre 6995 e 7005kHz (10kHz):
A escala hrizontal é de 2kHz por divisão, mostrando o
sinal dentro de 3kHz.
Como o receptor esta sintonizado em 7MHz, o sinal mostrado esta abaixo
de 7Mhz (meio da escala horizontal) portanto é um sinal LSB,
note que acima do meio da escala horizontal não temos sinal, o
que significa que não temos sinal USB.
Foto do teste com Varredura entre 6995 e 7000kHz (5kHz).
A escala horizontal agora é de 1 kHz por divisão,
mostrando que o sinal vai de cerca de 400Hz a 4kHz. este é um
detalhe do sinal LSB. Note que antes de atingir 7MHz o sinal vai a
zero.
73 de py2ohh miguel
