Modulos do receptor por fase  : modulo 4e

Quadratura na mesma frequencia de recepção.

Baseado nos trabalhos de  QRP HOMEBUILDER    e do colega John Seboldt K0JD

Esquema 1 :





Esquema 2 :

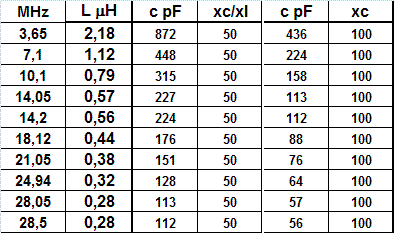

A tabela mostra as principais bandas de HF e os valores de C e L para uso nos transformadores bifilares, para os esquemas 1 e 2.




Este modo de quadratura para sinais de RF é bem simples e funciona bem, o maior problema é que possui uma banda relativamente estreita onde as saidas tenham a mesma amplitude.
Com diferentes amplitudes é necessario retocar os ajustes. Já a diferença de fases não muda.
Seria interessante usar um tipo de Schmitt trigger para corrigir este problema, mas este é um assunto para depois.

Montei ambos circuitos, um com transformador de FI toko com 8 voltas de fio bifilar retirado do proprio enrolamento (ou um fio fino que caiba nos rasgos da forma). E outro com um toroide T50-6 (amarelo) com 17 voltas de fio #28 AWG bifilar.
No esquema 1 usei capacitores de 220pF ceramico ou 100pF paralelo com 120pF ambos NP0.
No esquema 2 usei uim capacitor de 220pF e um capacitor variavel para ajuste.
Ambos funcionaram a contento usando um misturador a diodos, outros misturadores não funcionaram a contento, devido o não casamento de impedancias.

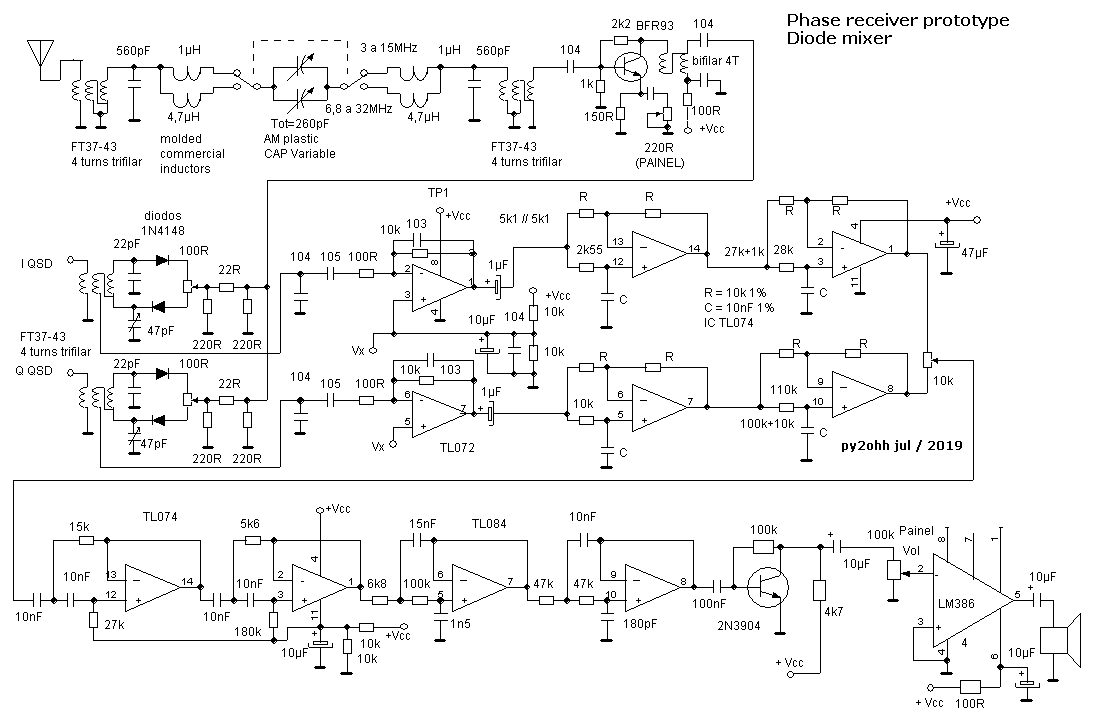

Esquema do receptor usado nos testes :


As ligações de  +45º e -45º, do modulo de quadratura, foram para I QSD e Q QSD no esquema do receptor, o VFO foi um DDS com AD9850 e arduino.
É necessario um bom nivel de RF vindo do VFO, nos testes usei meu gerador de varredura como VFO, varrendo 10kHz e outro DDS como gerador de sinal  no centro da frequencia testada.

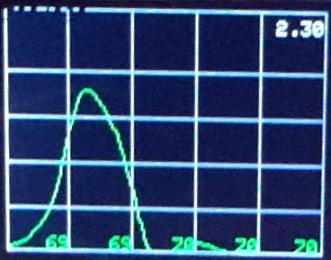

Este foi o sinal obtido usando o transformador de FI Toko. O sinal LSB com vestigios de RF um pouco acima de 1kHz já em USB. A varredura do VFO foi de 6995 a 7005kHz e o gerador de sinal ficou em 7MHz.

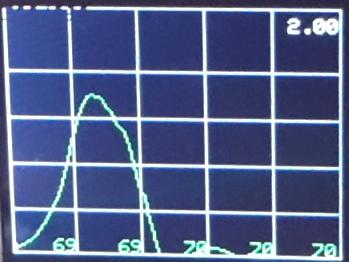

O mesmo teste anterior usando o toroide t50-6, com a mesma varredura.

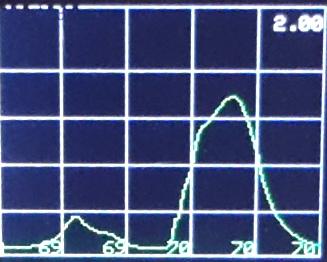

O teste anterior alterando as afses I e Q do QSD. Temos o sinal recebido agora em USB. Como podemos observar o LSB aqui não esta como o USB do grafico anterior, demonstrando uma diferença de calibração com o não espelhamento. Uma montagem com maior plano terra e melhor ajustada pode corrigir este problema.

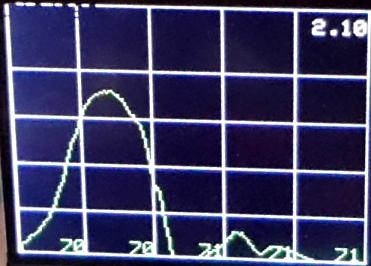

Aqui usamos o Esquema 2 com toroide e altramos a varredura do VFO de 7095 a 7105kHz e o gerador de sinais em 7,1MHz. O nivel de USB aumentou o que mostra alguma alteração nas fases.

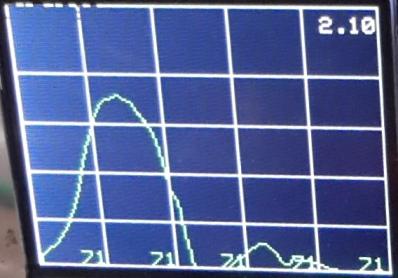

O mesmo que o anterior mas o teste em 7150kHz. O nivel de USB permanece o mesmo que em 7100.

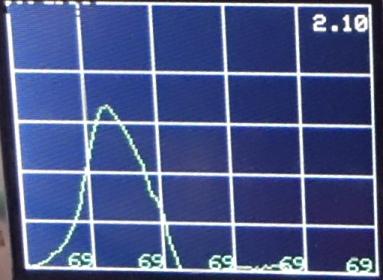

O mesmo que o anterior mas o teste foi de 6945 a 6955kHz e gerador de sinais em 6950kHz.
Aqui percebemos que o nivel de USB cai, mostrando que esta é a frequencia ajustada no capacitor variavel.

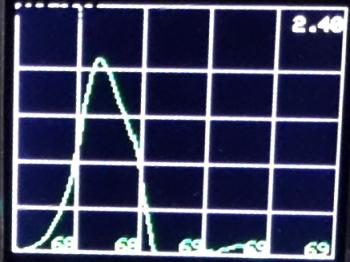

O mesmo que o anterior mas o teste foi de 6895 a 6905kHz e gerador de sinais em 6900kHz.
Aqui percebemos que o nivel de USB volta a subir, mostrando que nesta frequencia as amplitudes na saida já não são iguais, como ocorre tambem a partir de 7000kHz.

Conclusão é possivel construir um receptor ou transmissor SSB usando este tipo de quadratura limitado a uns 80kHz da banda (em 40m). Já para CW é perfeito.

A montagem dos modulos foi estremamente simples, com uma montagem mais elaborada os resultados certamente vão melhorar.

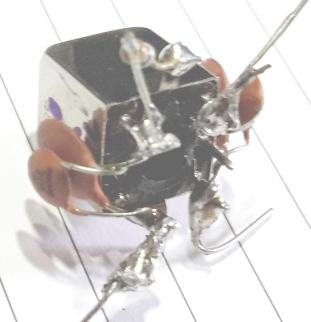

Trafo toko de 10mm com capavitores NP0.


Toroide T50-6 - esquema 2 com capacitor variavel para ajuste.

Em tempo:  montei um transformador toko, com enrolamento para 80m, usando o esquema 2 funcionou muito bem. VÍDEO QSO em 80m


73 de py2ohh miguel
