ALL BAND PASS FILTER



Um defasador, de 90 graus, de sinais de áudio.
Este circuito combinado com um circuito defasador de sinais de RF, geram sinais de SSB anulando analogicamente umas das laterais. Para se obter um sinal puro ainda será necessário o uso de um filtro passa faixa de 300Hz a 3kHz.

Usando ele ao contrario comum sinal unico de audio na entrada, na saida teremos dois sinais defasados em 90 graus (como no video,com link abaixo). Com dois misturadores/ moduladores com sinais de VFO defasados em 90 graus. É possível gerar um sinal de SSB.

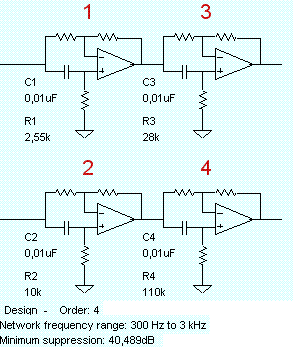

Brincando com o QUADNET, para chegar a um circuito simples que com um sinal de entrada de 300Hz a 3kHz, dentro desta faixa, deixa na saída dois sinais defasados de 90 graus.
O objetivo era obter a melhor rejeição da banda indesejada (USB ou LSB), com um CI comercial e resistores valores padrão de 1% .

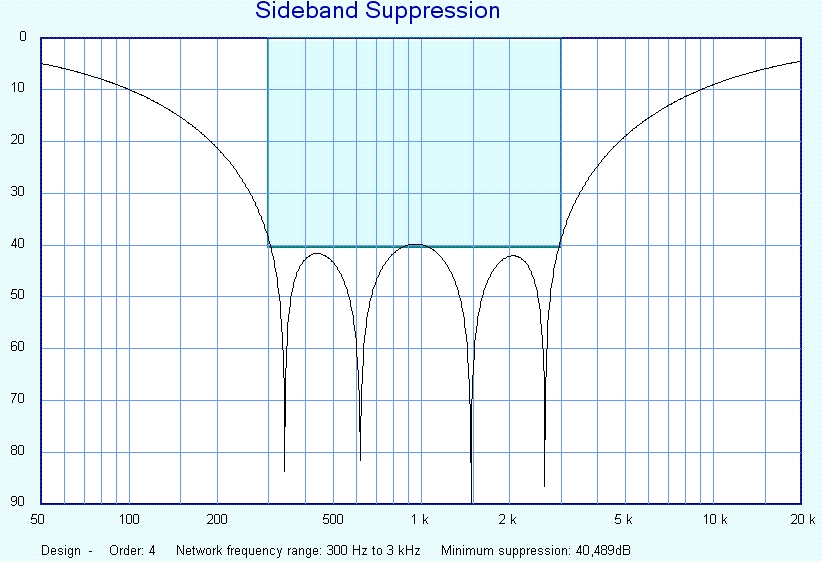

Este circuito foi o vencedor. Consegui mais que 40dB de rejeição da lateral indesejada.
Em CW sómente com sinais muito fortes (S9+40dB) que se consegue ouvir a outra lateral.
Para seu correto funcionamento são necessários resistores com 1% de precisão, fonte simétrica de alimentação (+VCC, GND ou terra e -VCC ...onde VCC pode ser de 6 a 12V) e capacitores 10nF de poliester, selecionados que fiquem com 1% de toleracia entre si.
O resutado foi muito acima do esperado, como veremos.

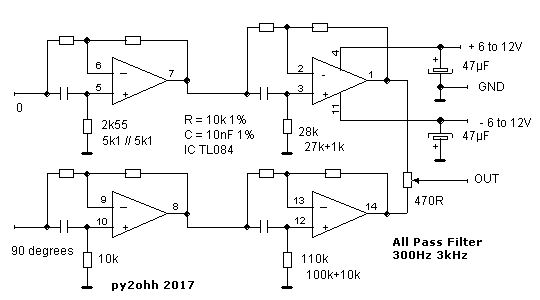

Esquema :






Video com lissajous do filtro

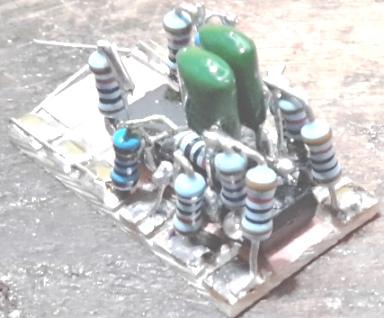

Sugetão demontagem por modulos / inseto morto.

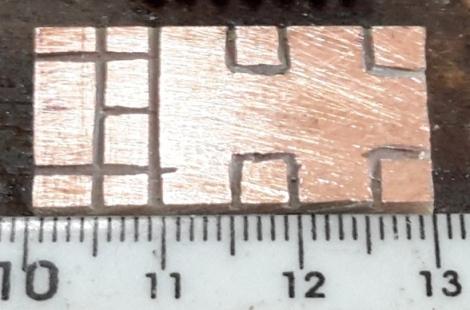

Cortar placa com 30x15mm ilhas de 4 a 5mm

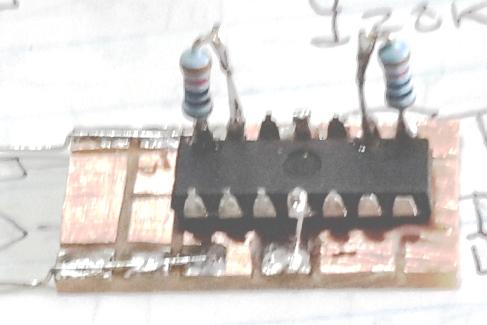

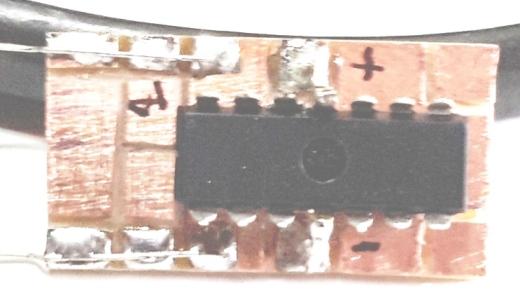

Soldar pino 4 e 11, observando marcação do pino 1 do CI, solde tambem os jumpers nas ilhas sem uso futuro (a esquerda).

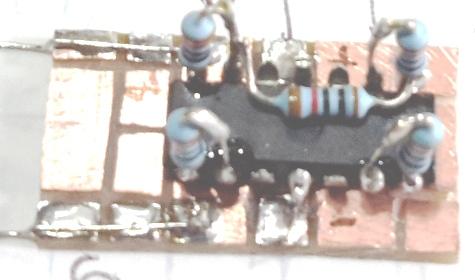

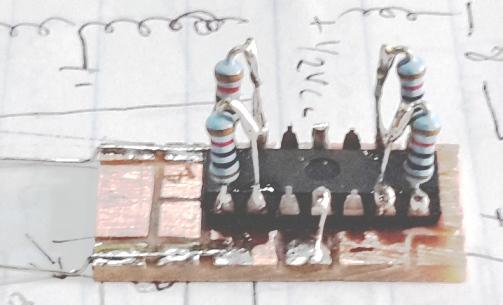

Solde resistores de 10k entre pinos 1 e 2 e entre 6 e 7.



Solde resistores de 10k entre pinos 8 e 9 e entre 13 e 14.

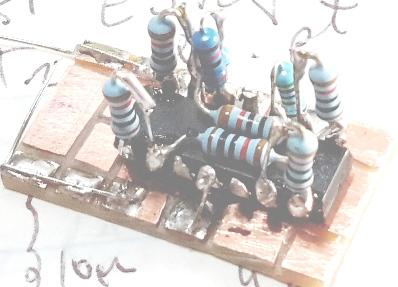

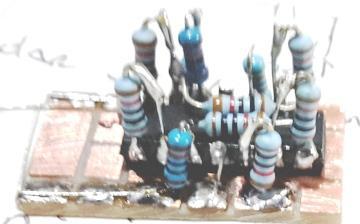

Solde resistor de 10k entre pinos 2 e 7



Solde resistor de 10k entre pinos 8 e 13

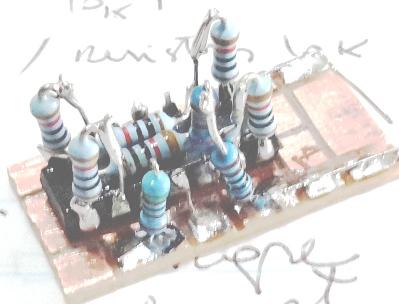

Resistor de 5k1 em paralelo com 5k1 do pino 5 ao terra (na foto aparece apenas um resistor).


Soldar resistor de 27K em serie com 1k do pino 3 ao terra.



Soldar resitor de 110k entre pino 12 e o terra.
Soldar resistor de 10k entro pino 10 e o terra.

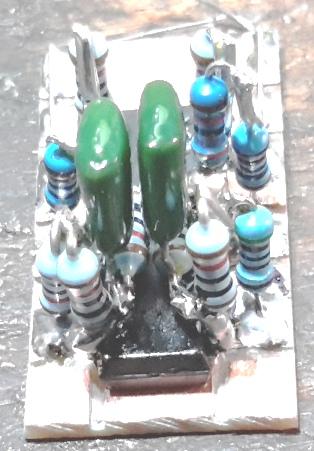

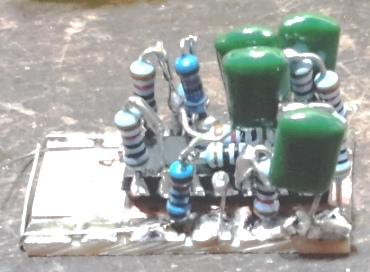

Soldar capacitor de 10nF entre pinos 7 e 3




Soldar capacitor de 10nF entre pinos 8 e 12.





Soldar resistores de 10k entre uma entrada e o pino 6 e entre outra entrada e o pino 9



Soldar capacitor de 10nF entre a entrada e o pino 5



Soldar capacitor de 10nF entre a entrada e o pino 10


Soldar jumpers entre pino 1 e ilha.
Soldar jumpers entre pino 14 e ilha.

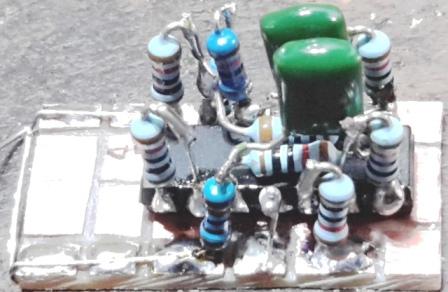

Soldar trimpot.



próxima descrição filtro ativo passa banda de 300Hz a 3kHz.

73 de py2ohh miguel
