Antena Loop de Alto Ganho

Muitos dexistas encontram no seu dia-a-dia, vários projetos de antenas; algumas práticas, outras não! Na maioria das vezes todas as antenas funcionam porém diferentemente do modo para o qual foram projetadas. Antenas loop funcionam basicamente como campos magnéticos ressonantes que alimentam eletricamente nossos receptores. Por experiências diversas, entende-se que as loops devem cobrir perfeitamente o espectro de rádio desde Ondas Muito Longas (VLF) até Ondas Tropicais.

Afim de não focarmos muito o segmento técnico, propomos aqui uma antena loop de alto ganho de ressonância, não só pela altura de seu quadro, mas pelo fato de ser giratótia por meio de um eixo simples e também ser montada como cruzeta vertical. Isso aumenta muito a sensibilidade de seus vértices e, baixa consideravelmento os níveis de ruído, uma vez que as tangentes de onda de rádio, normalmente horizontais, não se refletem em suas espiras. A montagem é auto-explicativa, não cabendo aqui demais detalhes, mas algumas considerações devem ser feitas:

- Dê preferência a montar esta antena com quadro de madeira. Um experimentador montou o sistema com canos de PVC e curiosamente a instabilidade física do sistema apresentava sinais de ruído de fundo. O balanço do sistema produz pequenas variações de tensão, o que no receptor, torna-se ruído;

- Coloque o capacitor variável do lado de fora do campo magnético, ou seja, do lado de fora da bobina. O fator "Q" das espiras em ressonância com o variável é muitíssimo mais estável e, eletricamente falando, a antena torna-se ressonante com muito mais precisão;

- use um botão plástico para atuar no variável. A carga elétrica de nossos corpos torna o variável muito sensível, o que instabiliza a antena;

- tenha certeza de que o eixo e o apoio da base giratória estão livres para girar. Se for preciso, coloque um pouco de óleo entre os apoios;

Materiais:

2 pedaços de sarrafo, cortados na medida de 61 cm de comprimento, por 4 de largura e 2cm de altura.

1 capacitor variável de 1 ou 2 seções, cuja capacitância total seja superior a 420 pf. Experiências devem ser feitas com outros variáveis.

PS: capacitores tipo miniatura, de origem americana foram testados, mas não apresentaram bons rendimentos.

Madeira para a base e um segundo sarrafo, mais fino, como base giratória (vide ilustração abaixo)

1 potenciômetro qualquer, que será quebrado, onde serão aproveitados apenas o eixo e base rosqueável.

4 parafusos de tamanhos pequenos (2mm).

37,80 metros de fio esmaltado, de cobre ou enrolamento de transformador, cuja seção esteja próxima ou superior a 1mm.

A antena Loop em si consiste na montagem de uma cruzeta com os sarrafos. O diferencial desta proposta é que na base do quadro vertical, haverá uma segunda base, transpassada pelo eixo do potenciômetro, apoiada em uma base de madeira qualquer. Eletricamente, esta antena tem 17 espiras e meia, consumindo 37,80 metros de fio, em média. Cobertura integral da faixa entre 520 a 1710 Khz.

A antena Loop em si consiste na montagem de uma cruzeta com os sarrafos. O diferencial desta proposta é que na base do quadro vertical, haverá uma segunda base, transpassada pelo eixo do potenciômetro, apoiada em uma base de madeira qualquer. Eletricamente, esta antena tem 17 espiras e meia, consumindo 37,80 metros de fio, em média. Cobertura integral da faixa entre 520 a 1710 Khz.

Quadro:

A antena Loop em si consiste na montagem de uma cruzeta com os sarrafos. O diferencial desta proposta é que na base do quadro vertical, haverá uma segunda base, transpassada pelo eixo do potenciômetro, apoiada em uma base de madeira qualquer. Eletricamente, esta antena tem 17 espiras e meia, consumindo 37,80 metros de fio, em média. Cobertura integral da faixa entre 520 a 1710 Khz.

Base:

A base da antena é composta por um pedaço de madeira com pelo menos 20x15 cm de área, mínimos para suportar o peso do conjunto. A altura (grossura) desta madeira deve ser tal, que seja possível furar a base para fixar o eixo do potenciômetro. Do mesmo modo que este eixo deve ser perfurado e parafusado nesta mesma base.

Enrolamento:

O enrolamento deve ser iniciado pela base giratória , onde já estará fixado o capacitor variável. Serão feitas, 17 espiras de fio muito bem esticado, onde ao se completar a 17ª volta, será feita mais meia espira, onde em qualquer dos pontos, este fio será levado à outra extremidade do variável. Para facilitar, o início do enrolamento pode ser fixo juntamente com a base do variável e seu fim, soldado posteriormente ao polo isolado.

O projeto final ficou com 17 espiras e meia, mas existe um ponto muito importante para ser visto durante toda a montagem: a capacitância real do variável.

Se houver espiras demais, a ressonância da antena não vai chegar muito mais que 1500 Khz, e se houver espiras de menos, a antena vai cobrir depois dos 800 Khz, em média e seguir até os 2100 Khz, o que pode ser um prejuízo só.

Para evitar isso, faça como foi feito no protótipo: enrole umas 19 espiras (40 metros de fio) e vá desenrolando a cada 1/4 do quadro. Ligue e teste. Com o variável fechado, vc deve sintonizar o início da faixa e com ele todo aberto, o final. Para continuar ajustando, basta ir diminuindo o fio até que o valor seja encontrado.

Na versão final, foi instalado um variável Douglas (Windsor,UK) com 2 seções interligadas, cuja capacitância deve estar próxima dos 680 pf, mais ou menos. Experiências devem ser feitas com vários variáveis e vários tamanhos de fio. Sempre entre as 17 e 19 espiras.

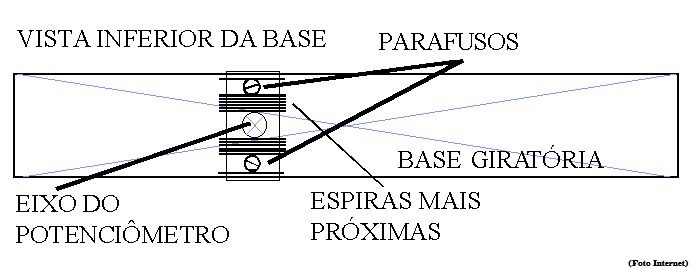

Base giratória:

A base giratória é uma adaptação de um sarrafo de no máximo 10mm de grossura por 35 de comprimento, que deve ser cortado na proporção de 2/3 de comprimento para a fixação do capacitor variável e do apoio ao receptor. A furação inferior pode ser conferida no gráfico. Neste ponto, não é crucial o afastamento de 2mm entre cada espira. Por ser a base, este fator não interefere tão fatalmente no bom funcionamento do sistema.

Durante o enrolamento das espiras, o eixo do variável e os parafusos devem ser colocados em suas furações, para se evitar romper o fio na sua montagem posterior. No protótipo, o eixo do variável tem 6 centímetros de comprimento,e foi usado na furação, uma broca para madeira número 8. Os parafusos tem 2mm de espessura por 115mm de comprimento. Uma vista proporcional das ligações pode ser vista na ilustração:

Muitos dexistas já montaram este projeto e se consideram contentes com seus resultados.  Em São Paulo/SP, foi possível sintonizar perfeitamente emissoras do Norte e Nordeste brasileiros, como Radio Sociedade da Bahia, Radio Pioneira de Teresina/PI e muitas outras. Do exterior, foi feita com muita facilidade, a sintonia da Rádio Visão Cristiana de Turcos e Caicos, no Caribe, Radio Nacional da Espanha, Madrid. Uma emissora não muito rara, mas difícil de captar nos grandes centros foi a Rádio Noruega, transmitindo desde Kvitsoy, em 1.314Khz cuja sintonia foi feita às 23:40 hs de Brasília no bairro da Aclimação, região centro/sul da capital paulista. Emissoras argentinas, uruguaias e paraguaias tornaram-se corriqueiras durante a noite.

O projeto desta antena é parte do Manual de Antenas e Periféricos, editado pelo C.B.R. Você também pode adquirir esta antena montada e calibrada diretamente com o autor. E-mails para maiores informações:  [email protected]

TABELA DE CABOS COAXIAIS

Referência
Ohms
Velocidade
pF/m
30 MHz perdas dB
100 MHz perdas  dB
400 MHz perdas dB
Diâmetro
Dielétrico
RG-5/U
52,5
0.66
93,5
6,20
8,8
19,4
8,4
PE
RG-5B/U
50,0
0.66
96,8
6,20
7.9
19,4
8,4
PE
RG-6A/U
75,0

67,0
6,20
8,9
19,4
8,4
PE
RG-7/U
95,0

41,0

7,8
17,0


RG-8/U
50,0

5,0

6,3
13,8
10,3

RG-8/U
52,0
0.66
97,0
4,70
6,3
13,4
10,3
PE
RG-8/U
50,0
0.80
83,3



10,3
PEF
RG-8A/U
50,0
0.66
100,0
4,70
6,2
13,4
10,3
PE
RG-8A/U
52,0
0.66
97,0

5,8
13,5


RG-8mini
80,0
0.67
80,0
0,98
3,3
7,5
6,1
PEF
RG-8 XX
50,0
0.80

7,04


6,2
PEF
RG-9/U
51,0
0.66
98,4
4,90
6,5
16,4
10,8
PE
RG-9A/U
51,0
0.66
98,4
4,90
6,5
16,4
10,8
PE
RG-9B/U
50,0
 0.66
100,0
4,90
7,6
16,4
10,8
PE
RG-10A/U
50,0
0.66
100,0
4,30
6,2
13,4
12,1
PE
RG-11/U
75,0
0.66
67,2
5,30
7,5
15,8
10,3
PE
RG-11/U
75,0
0.80
55,4



10,3
PEF
RG-11A/U
75,0
0.66
67,5
4,00
7,5
15,7
10,3
PE
RG-11A/U
75,0
0.66
68,0
4,00
7,5
15,7
10,3
PE
RG-12/U
75,0
0.66
67,5
5,20
7,5
15,7
12,0
PE
RG-12A/U
75,0
0.66
67,5
5,20
7,5
15,7
12,0
PE
RG-13/U
74,0
0.66
67,5
5,30
7,6
15,8


RG-13A/U
75,0
0.66
67,5
5,20
7,5
15,7
10,8
PE
RG-14A/U
50,0
0.66
100,0
3,30
4,6
10,2
13,8
PE
RG-16/U
52,0
0.67
96,8

4,0

16,0

RG-17/U
52,0
0.66
96,7
2,03
3,1
7,9
22,1
PE
RG-17A/U
52,0
0.66
98,4
2,03
3,1
7,9
22,1
PE
RG-18/U
52,0
0.66
98,4
2,03
3,1
7,9
22,1
PE
RG-18A/U
50,0
0.66
100,0
2,03
3,1
7,9
24,0
PE
RG-19/U
52,0
0.66
100,0
1,59
2,3
6,1

PE
RG-19A/U
50,0
0.66
100,0
1,50
2,3
6,1
28,4
PE
RG-20/U
52,0
0.66
100,0
1,50
2,3
6,1
30,4
PE
RG-20A/U
50,0
0.66
100,0
1,50
2,3
6,1
30,4
PE
RG-21A/U
50,0
0.66
100,0
30,50
42,7
85,3
8,4
PE
RG-29/U
53,5
0.66
93,5

14,4
31,5
4,7
PE
RG-34A/U
75,0
0.66
67,2
2,79
4,6
10,9
16,0
PE
RG-34B/U
75,0
0.66
67,0
2,79
4,6
10,9
16,0
PE
RG-35A/U
75,0
0.66
67,3
1,90
2,8
6,4
24,0
PE
RG-35B/U
75,0
0.66
67,0
1,90
2,8
6,4
24,0
PE
RG-54A/U
58,0
0.66
87,0

10,5
22,3
6,4
PE
RG-55/U
53,5
0.66
93,5
10,50
15,8
32,8
5,3
PE
RG-55A/U
50,0
0.66
97,0
10,50
15,8
32,8
5,5
PE
RG-55B/U
53,5
0.66
94,0
10,50
15,8
32,8
5,5
PE
RG-58/U
50,0
0.66
95,0

16,1
39,5
5,0
PE
RG-58/U
53,5
0.66
93,3

15,3
34,5
5,0
PE
RG-58/U
75,0
0.79
55,5

15,1
34,5
6,2
PEF
RG-58A/U
53,5
0.66
93,5
10,90
16,0
39,4
5,0
PE
RG-58B/U
53,5
0.66
93,5

15,1
34,4
5,0
PE
RG-58C/U
50,0
0.66
100,0
10,90
16,1
39,4
5,0
PE
RG-58XX
50,0
0.80

6,60


6,2

RG-59/U
73,0
0.66
68,6
7,90
11,2
23,0
6,2
PE
RG-59/U
75,0
0.79
55,5



6,2
PEF
RG-59A/U
75,0
0.66
67,3
7,90
11,2
23,0
6,2
PE
RG-59B/U
75,0
0.66
67,0
7,90
11,2
23,0
6,2
PE
RG-62/U
93,0
0.84
44,3
5,70
8,9
17,4
6,2
PEA
RG-62/U
95,0
0.79
44,0



6,2
PEF
RG-62A/U
93,0
0.84
44,3
5,70
8,9
17,4
6,2
PEA
RG-62B/U
93,0
0.86
46,0

9,5
20,3
6,2
PEA
RG-63B/U
125,0
0.76
36,0

4,9
11,2
10,3
PE
RG-67B/U
93,0
0.70





PE
RG-71B/U
93,0
0.66
46,0
5,70
8,9
17,4
6,2
PEA
RG-74A/U
50,0
0.66
100,0
3,30
4,6
10,2
15,7
PE
RG-79B/U
125,0
0.74
36,0


16,0
11,5
PE
RG-83/U
35,0
0.66
144,4

9,2

10,3
PE
RG-84A/U
75,0







RG-112 /U
50,0
0.66
100,0


45,0
4,1
PE
RG-114A/
185,0
0.66
22,0


42,0
10,3
PE
RG-122/U
50,0
0.66
100,0
14,80
23,0
54,2


RG-133A/U
95,0
0.66
53,0



10,3
PE
RG-141/U
50,0
0.70
96,5

10,8
22,6
4,9
T
RG-141A/U
50,0
0.69
96,5

10,8
22,6
4,9
T
RG-142/U
50,0
0.70
96,5

12,8
26,3
5,3
T
RG-142A/U
50,0
0.70
95,0
9,00
12,8
26,3
5,0
T
RG-142B/U
50,0
0.70
96,5

12,8
26,3
5,0
T
RG-164/U
75,0
0.66
67,0
2,00
2,8
6,4
22,1
PE
RG-174/U
50,0
0.66
101,0
17,00
29,2
57,4
2,6
PE
RG-174A/U
50,0
0.66
100,0
21,70
29,2
57,4
2,5
PE
RG-177/U
50,0
0.66
100,0
2,03
3,1
7,9
22,7
PE
RG-179B/U
75,0
0.70




2,5
T
RG-180B/U
95,0
0.70




3,7
T
RG-187A/U
75,0
0.70



52,5
2,8
T
RG-188A/U
50,0
0.70
95,0
17,00
37,4
54,8
2,8
T
RG-195A/U
95,0
0.70




3,9
T
RG-196A/U
50,0
0.70
95,0
27,00
43,0
95,0
2,0
T
RG-212/U
50,0
0.66
100,0
6,20
8,9
19,4
8,4
PE
RG-213/U
50,0
0.66
97,0
3,20
6,3
13,5
10,3
PE
RG-213/U
50,0
0.66
97,0
3,20
6,0
13,0
10,3
PE
RG-213/U
50,0
0.66
101,0
3,20
7,0
13,5
10,3
PE
RG-213/U
52,0
0.66
101,0
4,30
6,2
13,5
10,3
PE
RG-213foam
50,0
0.772
73,0
1,95

11,6
10,3
PEF
RG-213
50,0
0.66
101,0
2,45


10,3
PE
RG-214/U
50,0
0.66
100,0
4,90
7,6
16,4
10,8
PE
RG-214 US
50,0
0.66
101,0
3,20
5,7
13,0
2,1
PE
RG-215/U
50,0
0.66
101,0
4,30
6,2
13,5
2,1
PE
RG-216/U
75,0
0.66
67,0
5,30
7,6
15,8
10,8
PE
RG-217/U
50,0
0.66
100,0
3,90
4,6
10,2
13,8
PE
RG-218/U
50,0
0.66
100,0
2,03
3,1
7,9
22,1
PE
RG-219/U
50,0
0.66
100,0
2,03
3,1
7,9

PE
RG-220/U
50,0
0.66
96,8
1,50
2,3
6,1
28,5
PE
RG-221/U
50,0
0.66
100,0
1,50
2,3
6,1
30,0
PE
RG-222/U
50,0
0.66
100,0
30,50
42.7
85,3
5,5
PE
RG-223/U
50,0
0.66
101,0
10,50
15,8
32,8
5,3
PE
RG-224/U
50,0
0.66
100,0
3,30
4,6
10,2
15,6
PE
RG-225/U
50,0







RG-302/U
75,0
0.70
69,0



5,2
T
RG-303/U
50,0







RG-316/U
50,0
0.70
95,0
17,00
28,0

2,6
T
RG-331/U
50,0
0.78






RG-332/U
50,0
0.78






RG-7612
25,0
0.696






Aircom +
50,0
0.84
84,0
1,80
3,3
7,4
10,3
PEA
Aircell-7
50,0
0.83
74,0
3,70
6,9

7,3
PEA
Bamboo 3
75,0
0.89


1,9

17,5
PEA
Bamboo 6
75,0
0.88


3,7

10,5
PEA
CAF1,1/5,3
75,0
0.82
54,0
2,90
5,3

7,4
PEF
CAF1,6/7,3
75,0
0.82
54,0
2,10
3,9

9,8
PEF
CAF1,9/8,8
75,0
0.82
54,0
1,70
3,2

11,3
PEF
CAF2,5/11,4
75,0
0.82
54,0
1,40
2,6

13,9
PEF
CAF3,7/17,3
75,0
0.82
54,0
0,91
1,7

20,3
PEF
CF1/2"
50,0
0.82
82,0
1,28
2,4

16,0
PEF
CF1/2"
60,0
0.82
68,0
5,80
3,1

16,0
PEF
CF1/2"
75,0
0.82
54,0
4,90
2,6

16,0
PEF
CF1/4"
50,0
0.82
82,0
2,40
4,5

10,0
PEF
CF1/4"
60,0
0.82
68,0
2,30
4,3

10,0
PEF
CF1/4"
75,0
0.82
54,0
2,30
4,3

10,0
PEF
CF3/8"
50,0
0.82
82,0
1.9
3.5

12.1
PEF
CF5/8"
75,0
0.82
54,0
1,00
1,9

19,6
PEF
CF7/8"
50,0
0.82
81,0
0,71
1,4

28,0
PEF
CF7/8"
60,0
0.82
68,0
0,69
1,3

28,0
PEF
CF7/8"
75,0
0.82
54,0
0,69
1,3

28,0
PEF
CT 50/20foam
50,0
0.80

2,33


10,3

CX2/6
50,0
0.63
97,0
2,80
5,3


PE
CX4/12
50,0
0.63
97,0
1,52
2,9


PE
HCF1/2
50,0
0.75
85,0
2,00
3,7

13,5
PEF
Heliax 1/2
50,0
0.88
75,0
1,24


16,7

HFE1,5/6,5
60,0
0.66
84,0
3,50
6,6

8,8
PE
H100
50,0
0.84
80,0
2,10

8,4
9,8
PEA
H155
50,0
0.79
100,0
3,40
9,4

5,4
PEF
H500
50,0
0.81
82,0
4,10
8,7
9,8
7,0
PEF
H1000
50,0
0.83




10,3

H2000
50,0
0.80
81,6
2,20


10,3
PEF
LCF1/2"
50,0
0.87
76,0
1,23
2.3

16,0
PEF
LCF7/8
50,0
0.87
76,0
0,66
1,3

28,0
PEF
LDF4/50A
50,0
0.88
77,1


5,0
16,0

3/8"
50,0
0.79


3,9
8,1
10,3

TU-165
50,0
0.70
95,0


41,0
2,2
T
TU-300
50,0
0.70
95,0


25,0
3,6
T
TU-545
50,0
0.70
95,0


14,0
6,4
T

ANTENA G5RV

A G5RV é hoje uma antena muito popular nas bandas de HF. Apesar do uso difundido nessas faixas, há alguns mitos e conceitos errôneos relativos a ela. Isso parece fazer parte da sua própria existência. À luz de texto do " Antenna Compendium ", Volume 1, gostaria de esclarecer alguns tópicos sobre essa versátil antena, derrubando, inclusive, alguns mitos erroneamente criados.

Iniciando vejamos o que disse Louis, G5RV (autor do projeto) de West Sussex, Inglaterra, falecido com 90 anos de idade: "A antena G5RV, com seu arranjo de alimentação especial, é uma antena multibanda alimentada na parte central, podendo operar eficientemente em HF, de 3.5 a 28 MHz. Suas dimensões são especificamente projetadas para operar em áreas de espaço limitado (V invertido),mas que pode "esticar" para razoáveis 31 metros, quando operada totalmente esticada." Adicionalmente, Louis afirma que, "Ao contrario das antenas multibandas em geral, a G5RV desenhada em versão comprimento total não foi projetada como um dipolo meio-onda na frequência mais baixa de operação, mas sim como uma long-wire com 3/2 de onda alimentada no centro em 14 MHz, onde os 10,36 m de linha aberta funcionam como um transformador de impedâncias 1:1. Isto faz com que a alimentação, com linhas abertas de 75 ohms ou cabos coaxiais de 50/75 Ohms nos levem à uma alimentação perfeita nessa banda, com uma consequente SWR baixíssima."

Porém, em todas as outras bandas de HF, essa seção casadora serve como uma maquiagem, acomodando parte da estacionária (componentes de corrente e tensão), que em certas frequências operacionais, não pode ser completamente acomodada na versão totalmente esticada ou mesmo em V-invertido. A frequência central do projeto da versão em tamanho completo é 14,15 Mhz. e a dimensão de 31,27 m é derivada da fórmula para antenas long-wire, que é:

COMPRIMENTO = 149,95(n -0 ,05)/f(MHz)

                         = (149,95 x 2,95)/14,15

                               = 31,27 m

onde n = o número de meio comprimentos de onda do fio (versão esticada)

Considerando que o sistema inteiro será levado à ressonância pelo uso de um acoplador de antenas, na prática, a antena é cortada com 31 metros. Como a antena não faz uso de "traps" ou ferrites, a parte dipolo da mesma se torna progressivamente mais longa (eletricamente) com o aumento da freqüência. Esse efeito confere certas vantagens sobre o uso de "traps" ou ferrites, pois com o acréscimo de comprimento elétrico, os lóbulos maiores da componente vertical do diagrama polar tendem a diminuir, à medida que a freqüência sobe. Assim, de 14 Mhz para cima, boa parte da energia irradiada no plano vertical é feita em ângulos interessantes para DX.

Em adição, as mudanças de diagrama polares com o aumento de freqüência tendem a um padrão de dipolo de meio-onda típico em 3.5 MHz,   um dois meia-onda em fase em 7 e 10 MHz e  para o de um padrão de long-wire em 14, 18, 21, 24 e 28 MHz. Embora o casamento de impedância com linha aberta de 75 ohms ou coaxial de 75 ohms na entrada da seção casadora seja bom em 14 MHz, podendo ainda resultar numa SWR de 1:1,8, com cabo coaxial de 50 Ohms, nessa banda, o uso de um acoplador de impedâncias é necessário em todas as outras bandas, porque a antena mais a seção casadora apresentarão uma carga reativa ao alimentador, nessas outras faixas. Assim, o uso do tipo correto de casador de impedâncias é essencial, de forma que assegure a transferência do máximo de potência à antena, a partir de um típico transceptor que tenha impedância de 50 ohms de saída (desbalanceado). Considerando que os modernos transceptores utilizam proteção contra altas SWR, iniciando sua atuação a partir de relações de 2:1, o acoplador irá ajudar, também, para que o mesmo libere toda sua potência. Boa parte desses transceptores já possuem, internamente, esses acopladores automáticos, que se prestam perfeitamente para essa finalidade.

TEORIA DE OPERAÇÃO

Aqui segue a teoria geral de operação. Lembre-se de que essas informações fazem parte da teoria e que a operação propriamente dita dependerá da montagem, altura sobre o solo, apoios de metal, linhas de energia, arvores, etc.

3.5 MHz

Nesta faixa, a antena age como uma meio-onda encurtada tipo dipolo, com aproximadamente 5,18 m. de comprimento total. O remanescente da seção de casamento de impedância introduz uma reatância inevitável para a antena, entre o ponto de alimentação e a linha de alimentação. O diagrama da antena está efetivamente igual a um dipolo de meio-onda nesta banda.

7 Mhz

O comprimento total, mais os 4,87 m. da seção adaptadora transformam a G5RV em uma colinear em fase, com 2 meia onda, parcialmente dobradas para cima. O diagrama de irradiação da antena é um pouco mais agudo que um dipolo por causa de suas características de colinear. O acoplamento é um pouco degradado devido à inevitável reatância, introduzida pelo comprimento extra na seção adaptadora. Essa reatância pode ser facilmente eliminada com um acoplador de antenas.

10 MHz

Nesta faixa, a antena funciona como uma colinear 2 meia-onda. É muito efetiva, mas a reatância apresentada ao ponto de alimentação requer um bom antena tuner (ATU).  O diagrama de irradiação é basicamente idêntico ao padrão de 7 MHz.

14 MHZ

Esta faixa é onde a G5RV realmente brilha. A antena está operando como uma antena 3/2 comprimento de onda, alimentada pelo centro com um diagrama de irradiação com muitos lóbulos, angulo de irradiação baixo, em torno dos 14 graus de elevação, que é muito eficiente para DX, na mais popular das bandas de DX. A antena apresenta uma resistência de carga de 90 ohms, basicamente não apresentando reatância. A alimentação com cabo coaxial de 50 ohms irá apresentar uma SWR de 1,8:1, facilmente acoplada por um sintonizador de antenas.

18 MHz

A antena trabalha como 2 ondas completas em fase, combinando um angulo mais baixo de irradiação com a grande largura de banda de uma colinear. A carga é de alta impedância, com razoavelmente baixa reatância.

21 MHz

Nesta faixa, a antena trabalha como uma long-wire com 5/2 comprimento de onda, alimentada pelo centro. Isto leva à muitos lóbulos, baixo ângulo de radiação, com alta impedância resistiva de carga. Quando devidamente sintonizada com o ATU, transforma-se em uma antena altamente efetiva para Dx's.

24 MHz

A antena funciona, novamente, como uma long-wire com 5/2 ondas, mas devido à inversão no sentido da corrente, a carga é resistiva, aproximadamente igual a carga em 14 MHz. Novamente, o diagrama de irradiação é composto de muitos lóbulos, com baixo angulo de irradiação

28 MHz

Nesta banda, a antena trabalha como uma long-wire, 3 comprimentos de onda, centro-alimentada. O diagrama de irradiação é semelhante a 21 ou 24 MHZ, mas com certa vantagem, devido ao efeito de colinear obtido pela alimentação de duas antenas 3/2 de onda em fase. A carga é de alta impedância, com baixa reatância. Na parte 3, será discutida a construção da G5RV...

DETALHES de CONSTRUÇÃO - ANTENA TOTALMENTE ESTENDIDA

São especificadas as dimensões da G5RV totalmente estendidas na parte 1. A antena não precisa ser, necessariamente, totalmente estendida, mas pode ser instalada como um V-invertido. O centro da antena deverá ser tão alto quanto possível, obviamente, e a seção adaptadora deverá descer em ângulo reto para com a antena. É recomendável que a menor seção usada para o fio de cobre da antena seja de 2,5 mm², embora existam antenas construídas com fio de cobre # 1,5 mm² que estão operando muito bem. Se a antena for montada como V-invertido, o angulo de ápice (incluso) não deve ser menor do que 120 graus .

A SEÇÃO ADAPTADORA

É recomendado que a seção adaptadora seja construída de alimentador de linha aberta,  para mínima perda, pois a mesma sempre estará em presença de SWR. Face a presença constante de ondas estacionárias, a impedância da mesma não é importante. Uma técnica de construção satisfatória para a seção casadora de linha aberta seria fabricar seus próprios separadores de acrílico, plástico ou semelhante, com dielétrico de baixa perda. As tiras de plástico seriam cortadas com aproximadamente 5 centímetros de comprimento e 12 mm. de largura, com entalhes para encaixar os fios de # 2,5 mm². Perfure as extremidades dos separadores, aproximadamente  1 cm. de cada extremidade, para então poder amarrar os fios em sua posição. Os espaçadores dever ser montados à cada 30 centímetros.

Outra forma de se fazer a seção adaptadora seria utilizando-se fitas de alimentação de antena de TV, de grau industrial (Não fabricadas no Brasil...) de 300 ou 450 ohms, cuja seção dos fios seja, no mínimo, AWG16 a AWG20.   Abra janelas na parte plástica , evitando que as fitas se torçam, por ocasião de fortes ventos. Por último, e a menos desejável, (embora funcione), é a fita de televisão comercial.  A desvantagem principal desse tipo é a durabilidade. Os condutores dessa fita normalmente são #22 a #28, e a qualidade do plástico usado para a isolação é muito baixa, deteriorando mais rapidamente ao sol e a chuva. A vantagem maior é que está prontamente disponível em lojas de eletrônica, supermercados e loja de ferragens.  A qualidade é proporcional ao preço, se vários tipos estão disponíveis. Não use o tipo "pesado" (2 isolamentos),   pois a proteção adicional descasará a seção adaptadora, especialmente em 3.5 ou 7 MHz.

COMPRIMENTO DA SEÇÃO ADAPTADORA

O comprimento da seção adaptadora é de meio-onda ELÉTRICA em 14 MHz. O comprimento físico  para utilização é determinado pela seguinte fórmula :    L = (149,95 x FV)/f(MHz)

onde FV é o fator de velocidade da seção adaptadora. O resultado é obtido em metros.

O fator de velocidade é determinado pelo tipo da linha e as propriedades dielétricas do seu isolamento. Para os três tipos de linha discutidos acima, o FV (fator de velocidade) é:

Substituindo o FV na fórmula e calculando para um centro de frequência de 14.15 MHz, você obtém os seguintes comprimentos para o adaptador de impedâncias

O adaptador de impedâncias é conectado ao centro da antena,  devendo descer verticalmente pelo menos 6 metros ou mais, se possível. A partir dai, ele pode ser amarrado ou dobrado, conectando-se ao mesmo o cabo coaxial, levando-se até o acoplador de antenas ou direto ao equipamento, se o mesmo possuir acoplador interno.

A LINHA DE ALIMENTAÇÃO

No artigo original que descreveu a antena G5RV , publicado no "RSGB BULLETIN", de novembro de 1966, foi sugerido que, se um cabo coaxial fosse usado para alimentar a antena, um balun poderia ser empregado para fazer o necessário balanceamento, logo na base da seção adaptadora. Porém, experiências mais recentes e um melhor entendimento da teoria de operação dos baluns indicaram que tal dispositivo era inadequado devido à alta reatância de carga, apresentada na base da seção adaptadora. Consequentemente, NÃO USE UM BALUN NAS G5RV

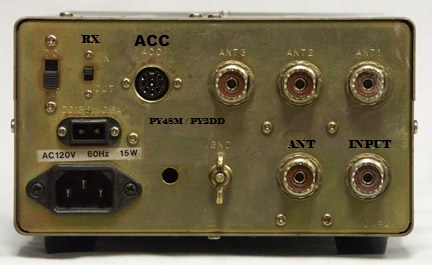

Se um balun é conectado à uma linha com SWR igual ou superior a 2:1, suas perdas internas aumentarão. O resultado disso é o aquecimento do toroide de ferrite, com conseqüente saturação. Operando saturado, o toroide pode distorcer as ondas de RF, gerando harmônicos, e, em casos extremos, com altas potências, destruir literalmente o toroide. Um sintonizador de antenas pode, tranqüilamente, acomodar a carga variável, cancelando a reatância presente, reduzindo ainda a energia dos harmônicos presentes, que, pela natureza multibanda da G5RV, poderiam ser irradiados. De uma forma geral, os acopladores existentes nos modernos equipamentos acoplarão facilmente todas as bandas da G5RV, com exceção de 10 Mhz.

SISTEMA DE ALIMENTAÇÃO ALTERNATIVO

Doug DeMaw, W1FB, no W1FB'S ANTENNA BOOK", de sua autoria, coloca que a G5RV pode ser alimentada com linha aberta, direto para o ATU. Se isto for feito, a antena carregará em todas as faixas sem problemas.  Neste caso, o ATU deve ter uma saida para linha aberta, de forma tal que faça o casamento em todas as bandas. Isto iria auxiliar em operações portáteis, onde o operador poderia usar uma linha aberta e um pequeno sintonizador projetado para esse tipo de linhas, carregando em todas as bandas de HF. É uma solução inteligente, que viria diminuir muito o peso dos equipamentos a serem transportado em operações portáteis. Um comprimento interessante de linha aberta seria de 21,9 metros, permitindo que a antena toda e a linha aberta fossem enrolados em um pequeno balde ou carretel de fios vazio , facilitando o transporte.

Finalizando, se você precisa de uma boa e discreta antena multibanda  para sua estação, dê uma chance para a G5RV !
