MONITORED FREQUENCIES
MONITORED BANDS |
EQUIPMENT USED | SPECIFIC FREQUENCIES | Antenna |
HF LSB, USB, FM, CW | Icom IC 706 MK 2 - 100 Watts | 160m, 80m, 40m, 30m, 20m 17m, 15m, 12m, 10m | M0CVO Magitenna or |
also 6m and 2m | LWHF-80 End Fed Multi Band Dipole (20mtrs Long) | ||
11 Meters FM | Fidelity 2000FM @ 4 watts | 27.78125 MHz (UK 19) | Sirio GPE 27/58 |
TTi TCB 660 @ 4 Watts * | 27.91125 MHz (UK 32) | Sirio GPE 27/58 | |
Realistic TRC 1080 @ 4 Watts | 27.91125 MHz (UK 32) | Antron A99 | |
IMAX 2000 | |||
10 Meters FM | Icom 1050 - 4 Watts | 29.600 MHz - 10 Meters FM Calling Frequency | Sirio GPE 27/58 |
6 Meters FM | Palstar KH6 - 4 Watts | 51.51 MHz FM Calling Frequency | Diamond V2000 |
50.84 MHz GB3AM | |||
4 Meters FM | Tait T525 - 20 Watts | 70.4500 MHz FM Calling Frequency + 70.4375 | Sirio CX 4-68 |
Motorola HT600 - 1 Watt | 16 Channels (See 'My Radios' Page for details) | Sirio CX 4-68 | |
Excalibur MK II | |||
Nevada NEV4M Ring | |||
2 Meters FM / SSB | |||
Icom IC 706 MK 2 - 20 Watts | Various Repeaters / Simplex channels | Watson W300 | |
Icom IC V200 - 8 Watts | Various Repeaters / Simplex channels | Sigma EuroComm SE 1300 | |
Alinco DJ-G5E * - 5 Watts | 145.2875 MHz FM CTCSS 82.5 Hz (Echolink) | Watson W300 | |
SMC 517L10 - 1.5 Watts | 145.2875 MHz FM CTCSS 82.5 Hz (Mon Echolink) | Internal Antenna | |
Icom IC H16 - 5 Watts | 145.2875 MHz (Monitoring Echolink) | Internal Antenna | |
Yaesu FT209R - 4 Watts | Various Repeaters / Simplex channels | Internal Antenna | |
70 Centimeters FM | |||
Icom ID 31E | GB7PI D-Star Repeater | Diamond V2000 | |
Icom IC U16 - 5 Watts | Various 70 Centimeter Repeaters | Watson W300 | |
FDK Multi U11 | 433.500 MHz | Sigma EuroComm SE 1300 | |
Pye PF85 Crystalled @ 4 Watts | 433.325 / 434.925 MHz - GB3VH 70CM Repeater | Targa GPC 440 | |
Alinco DJ-G5E * - 5 Watts | 433.325 / 434.925 MHz - GB3VH 70CM Repeater | Watson W300 | |
Yaesu FT709R - 4 Watts | Various 70 Centimeter Repeaters | Internal Antenna | |
Kenpro KT400EE | 433.325 / 434.925 MHz - GB3VH 70CM Repeater | Internal Antenna | |
I Also monitor 433.275 / 434.875 MHz - GB3HN | |||
T B A | T B A | Watson W30 | |
23 Centimetres | |||
testing | Kenwood TM 742 E (2/70/23) | 23 cms calling | Comet GP98 2/70/23 and Diamond MX 3000 triplexer Unispectra s-400 coax |
24 Centimetres | |||
still testing, nothing found | Best Galaxy 2022L | Satellite Receiver for ATV | 1.2 GHz 13DBi Yagi |
GB3PV 1316.000 MHz Barkway | In Line amplifier | ||
GB3TV 1318.500 MHz Dunstable | |||
still testing, nothing found | AOR AR 2700 | scanner 0-1300MHz | 1.2 GHz 13DBi Yagi |
GB3PS 1297.075 MHz 77Hz Barkway | In Line amplifier | ||
DUAL BAND | Boafeng UV5RC/E | 2 meters / 70 cms Dual Band Handie | Internal Antenna |
Alinco DJ-G5E * - 5 Watts | 2 meters / 70 cms Dual Band Handie | Watson W300/Internal Ant | |
PMR 446 FM | BT Freeway @ 500Mw Multicom 1000 base @ 500Mw |
Channel 3 (446.03125 MHz)
CTCSS 20 (131.8Hz) Channel 4 (446.04375 MHz) CTCSS 20 (131.8Hz) Channel 6 (446.06875 MHz) CTCSS 20 (131.8Hz) |
Integral Antennas |
Echolink | Icom IC 2GXET - 1 Watt | 145.2875 MHz CTCSS 82.5 Hz (unattended nov) | Watson W30 |
Packet Radio / APRS | Yaesu FT 227R 'Memorizer' Tait T535 - 10 Watts |
144.800 MHz 1k2 (APRS WX)
W861 WX station PACCOMM TNC TINY-2 / UIVIEW / WIN XP |
Diamond V2000 & GPS |
D-Star | Icom ID31E | DCS 005 B | RPI Hotspot |
DMR | Tytera TYT MD 380 Radioddity GD77 |
Brandmeister 2350 | DVMega Bluestack |
* denotes 'Bedroom Shack'
I also monitor IRLP
via the online link
HERE
its the
WINSYSTEM
The Western Intertie System
HERE
Retired Equipment
Model | Reason | Gone to..... |
Yaesu FT227R | Audio Fault | Now on display |
SommerkampFT77 | Upgraded | Now on display |
Yaesu FT480R - 30/10 Watts | Over Voltage | Now on display |
FDK Multi 700EX - 25 Watts | Over Voltage | Now on display |
Trio TR 8400 -10 Watts | Over Voltage | Now on display |
Vectronics VC300M | Upgraded | Returned from loan |
Icom 1050 Converted to 10m
I searched the internet for this frequency list, and could not
find one anywhere,
so I sat down with a frequency counter, dummy load, pen, paper and created
one.....
Icom 1050 conversion
Icom | 1050 | Converted | to 10m | ||||
simplex | duplex TX | duplex RX | simplex | duplex TX | duplex RX | ||
1 | 29.310 | 29.310 | 29.410 | 21 | 29.510 | 29.510 | 29.610 |
2 | 29.320 | 29.320 | 29.420 | 22 | 29.520 | 29.520 | 29.620 |
3 | 29.330 | 29.330 | 29.430 | 23 | 29.530 | 29.530 | 29.630 |
4 | 29.340* | 29.340 | 29.440 | 24 | 29.540 | 29.540 | 29.640 A |
5 | 29.350 | 29.350 | 29.450 | 25 | 29.550 | 29.550 | 29.650 |
6 | 29.360 | 29.360 | 29.460 | 26 | 29.560 | 29.560 | 29.660 |
7 | 29.370 | 29.370 | 29.470 | 27 | 29.570 | 29.570 | 29.670 |
8 | 29.380 | 29.380 | 29.480 | 28 | 29.580 | 29.580 | 29.680 |
9 | 29.390* | 29.390 | 29.490 | 29 | 29.590 | 29.590 | 29.690 B |
10 | 29.400 | 29.400 | 29.500 | 30 | 29.600 | 29.600 | 29.700 |
11 | 29.410 | 29.410 | 29.510 | 31 | 29.610 | 29.610 | 29.710 |
12 | 29.420 | 29.420 | 29.520 | 32 | 29.620 | 29.620 | 29.720 |
13 | 29.430 | 29.430 | 29.530 | 33 | 29.630 | 29.630 | 29.730 |
14 | 29.440* | 29.440 | 29.540 | 34 | 29.640 | 29.640 | 29.740 |
15 | 29.450 | 29.450 | 29.550 | 35 | 29.650 | 29.650 | 29.750 |
16 | 29.460 | 29.460 | 29.560 | 36 | 29.660 | 29.660 | 29.760 |
17 | 29.470 | 29.470 | 29.570 | 37 | 29.670 | 29.670 | 29.770 |
18 | 29.480 | 29.480 | 29.580 | 38 | 29.680 | 29.680 | 29.780 |
19 | 29.490 | 29.490 | 29.590 | 39 | 29.690 | 29.690 | 29.790 |
20 | 29.500 | 29.500 | 29.600 | 40 | 29.700 | 29.700 | 29.800 |
Rear switch +/- 5 KHz
Front Left Switch, UP: Simplex, DOWN: Duplex RX + 100 Hz (repeater shift)
Front Right Switch, HI/LO power
* denotes alpha channels on other converted equipment
Simplex frequencies in this colour
A GB3CJ B GB3GX (as far as I know)

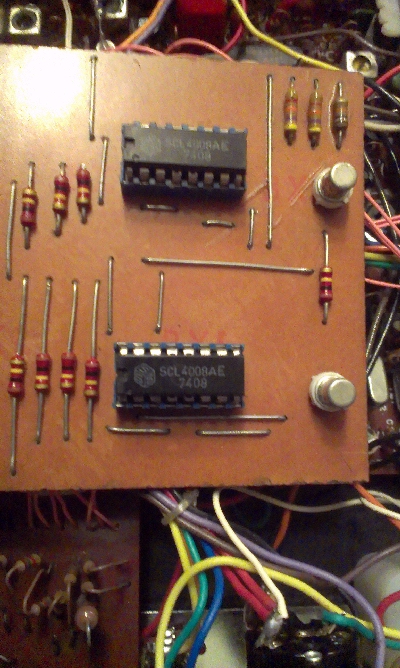

pcb conversion board details
A G4WOA MK2 board is fitted to this radio using 2 x 4008 ic's
