Brumm-Träger - Peilgruppe Kalmit

Anfang August ist mir aufgefallen, daß die Relaisstelle Kalmit (DB0XK) offensichtlich durch einen „nervösen PTT-Finger“ gestört wurde. Auch langanhaltende, verbrummte Träger sowie seltsame „Zwitscher“-Geräusche konnte man ab und an im Hintergrund von QSOs vernehmen. Lag da etwa wieder ein trickreich konstruierter Mini-Sender direkt unterm Relais im Gebüsch?

Kurze Zeit später sind mir die gleichen Störgeräusche auch über die Relaisstelle Heidelberg (DB0ZH) aufgefallen. Ein „Fuchs-Sender“ auf dem Kalmit-Gipfel schied somit definitiv aus.

Durch Überlagerung mittels schwachem Testträger auf der Relais-Eingabefrequenz konnte man neben kurzzeitigen Instabilitäten („Zwitschern“) auch eine temperaturabhängige Frequenzdrift nachweisen. Die instabile QRG des freischwingenden Dauersenders hatte zur Folge, daß das Signal ziemlich schnell entlang der ZF-Filterflanke des Relaisempfängers rauf- und runtergelaufen ist und so permanent die Rauschsperre ansprechen ließ, was sich als „Geknatter“ bzw. PTT-Spielerei interpretieren ließ.

Interessanterweise konnte ich 1 x einen Militärjet im Tiefflug „mithören“!? Von (FM-)Mikrofonie-Effekten am Blechgehäuse eines Hochfrequenztrockners bis zur Billigabhör-/Überwachungsanlage (Minispion) war alles möglich. Was wird da wohl überwacht? Eine Garage oder ein leerstehendes Wochenendhaus?

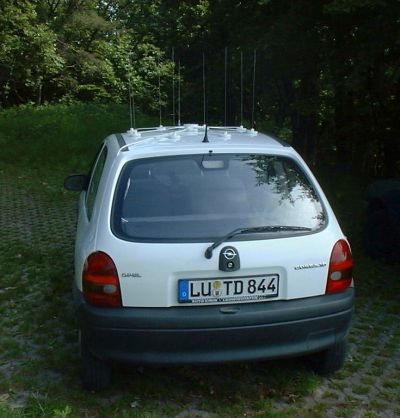

Spekulieren half nicht, es mußte aktiv gepeilt werden. Da der schwach mit 100 Hz modulierte Sender offensichtlich an einem Netzteil betrieben wurde, sollte er mit dem Doppler-Peiler auf öffentlichen Straßen erreichbar sein.

Bei mir Zuhause, und auch sonst in der Rheinebene, war der schwache Sender (mit vielleicht 10 mW Leistung?) auf der Relais-Eingabefrequenz nicht hörbar. Also mußte ich hoch auf einen Berg, am besten dahin, wo der Sender auch gehört werden kann: Die KALMIT! Mit Hilfe einer 10-Element-Richtantenne habe ich den extrem schwachen Brumm-Träger auf der Anfahrt zum Kalmit-Gipfel oberhalb von St. Martin doch tatsächlich auf 145,228 MHz „gefunden“. An der λ/4-Fahrzeugantenne war er in der Modulationsart SSB nur sehr leise zu hören! Für meinen Doppler-Peiler war das Signal definitiv zu schwach.

Das Abfahren sämtlicher Pfälzer Dörfer entlang der ersten Peillinie brachte keine neuen Erkenntnisse, außer daß der Träger weit weg im Badischen sein mußte. Für eine Ortsbestimmung mittels Kreuzpeilung mußten mehr Peillinien her!

Ab 3.9. habe ich insgesamt 5 Präzisionspeilungen mit zwei 10-Element-Yagis nach der Interferometer-Methode entlang der Haardt (von Landau bis Grünstadt) vorgenommen. Bei einem Antennenabstand von 12 m konnte ich eine Peilgenauigkeit von weniger als einem Grad erzielen; besser als man einen Kompass ablesen kann!

In Östringen/Kraichgau (in 47 km Entfernung vom Kalmit-Gipfel, siehe Karte), kreuzten sich alle Linien. Ein Telefonanruf bei Werner, DO5WEW (jetzt DM1KA) hat die Kreuzpeilung bestätigt. Das Signal war an seiner Handfunke im Zimmer mit „S7“ hörbar.

Nachdem ich noch weitere Mitstreiter über das Ergebnis der Kreuzpeilung informiert hatte, ist Thomas (DG3IX), nur mit einer Handfunke, einem Satz Abschwächer sowie einer 4-Element-Selbstbau-Yagi bewaffnet, am 18.9. zum Michaelsberg gefahren und hat die Peilung bestätigt. Zwei Tage später ist er nach Östringen gefahren und hat zu später Nachtstunde zwei völlig unauffällige Wohnhäuser als mögliche Ziele ausgemacht.

Wie man sieht, auch mit wenig Ausrüstung und einer Portion Ausdauer sowie Geduld kann man Erfolge erzielen.

Auf Nachfrage ist ihm ein „alter Antennenverstärker“ eingefallen, den er erst kürzlich wieder in Betrieb genommen hatte. Wir haben ihn auf den Dachboden geschickt, um das Steckernetzteil testweise auszustecken: Der Brumm-Träger war schlagartig verschwunden!

Der Hausbesitzer hat sich sofort bereiterklärt, den offensichtlich defekten Verstärker auszutauschen. Früher hätte das Teil eh besser funktioniert - Wen wundert’s?

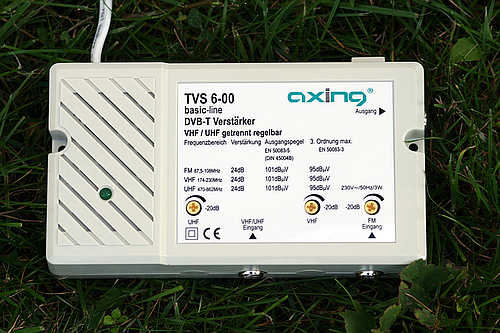

Letztendlich wurde die Störung (anders als in vielen Diskussionsrunden auf den Relais spekuliert) nicht absichtlich erzeugt, sondern kam von einem DVB-T-Verstärker, der meinte ein Oszillator zu sein. Die Hardware-Entwickler unter Euch wissen, daß die Grenze von einem guten Verstärker zum Oszillator nicht einfach zu ziehen ist, besonders wenn man es mit der Verstärkung übertreibt! Ich denke mal, daß der Verstärker gar nicht defekt war, sondern nur das Verstärkungs-Poti zu hoch eingestellt war?

Wie auch immer, die Oszillator-Frequenz ist (je nach Temperatur) im Bereich von 143,700 MHz bis 146,400 MHz „umhergewandert“! Wie’s der Zufall will, liegt die Mitte des 2,7 MHz breiten Abschnitts mit 145,050 MHz ziemlich genau im Relais-Unterband. Kein Wunder, daß der „zwitschernde Vogel“ des Öfteren auf den Relais-Eingabefrequenzen „vorbeigeflattert“ ist.

Der Spuk ist zu Ende, bis zum nächsten schwingenden Vorverstärker...

Herzlichen Dank auch an die nicht genannten Helfer, ohne die der Erfolg sicher nicht so schnell möglich gewesen wäre. An dieser Stelle möchte ich nochmals OM Rainer (DL7RP) zitieren:

73 de DF9IE

Roland

So hörte sich der nervöse "PTT-Finger" in FM an. Fast hätte er das Gichtfinger-Diplom geschafft, grins.

Noch ein paar Oktaven mehr und der Stör-Sender wäre in SSB doch glatt als Singvogel durchgegangen.

Wie hört sich ein Militärjet im Tiefflug als FM-Mikrofonie-Effekt an? Klicken, Ohren auf und genau hinhören, dann weiß man‘s. Was ein Glück, genau im Moment des Überfluges hatte das Geprassel „eine Pause“ eingelegt!

P. S.:

Unser Spendenkonto hat schon lange keine Umsätze mehr gesehen! Eine kurze E-Mail oder ein Telefonanruf und Ihr bekommt die Bankverbindung!

Manfred, DF7IKM/p hatte den Störenfried während seiner täglichen Hunderunde am Windhof auf der Relais-Eingabefrequenz entdeckt. Üblicherweise sind Handfunkgeräte nur mit einer Rundstrahlantenne bestückt, so daß an diesem Tag keine eindeutige Richtungsbestimmung möglich war.

Sonst gab es keine „positiven Hör-Meldungen“ von Relais-Nutzern via DB0ZH. Das Teil ist einfach zu schwach, um in der Rheinebene gehört zu werden. Trotzdem vielen Dank fürs Umschalten auf die Relais-Eingabe.

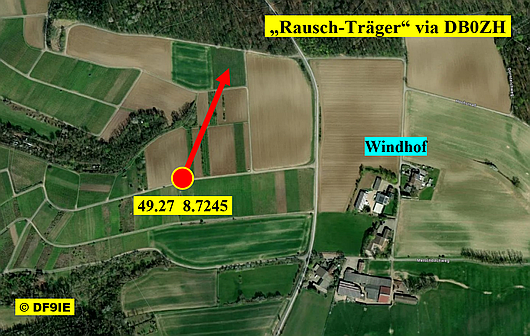

Einige Tage später konnte seine Meldung bei brütender Hitze vor Ort an einer 11-Element-Yagi (mit fast keinem S-Meter Ausschlag) verifiziert werden. Eine halbe Stunde später ist das Signal dann stark schwankend auf S5 bis S7 angestiegen! Die Peilung wurde ziemlich eindeutig und reflexionsfrei mit 20° bestimmt, siehe Karte.

Die Wärmebelastung für Mensch und Material war an diesem Nachmitttag so hoch, daß die genauere Ortsbestimmung auf die Abendstunden des nächsten Tages vertagt wurde. Zudem war das Signal gegen Abend „plötzlich“ nicht mehr „auffindbar“! Hat da einer nach Feierabend das Licht ausgemacht und den Hauptschalter betätigt?

Wenn man sich vorstellt, daß der (vermutete) Verstärker sehr wahrscheinlich nur einen Transistor enthält, dann kann man keine große Senderausgangsleistung erwarten, zumal die Schaltung nicht als Sender konzipiert wurde (vorausgesetzt es ist wieder ein TV-Antennenverstärker).

Die These, daß der „freilaufende Oszillator“ ein DAUER-Sender ist, also IMMER da ist (so wie der 1. Brumm-Träger), eben nur nicht immer auf 145,025 MHz, hat sich als nicht ganz zutreffend erwiesen:

Fakt ist, daß die Verstärkung eines Transistors temperaturabhängig ist. Dies hat nicht nur einen Einfluß auf die Frequenz eines Oszillators (die Frequenz „wandert umher“, ist nicht stabil), sondern auch auf die Schwingneigung eines Verstärkers. Daraus folgt, daß sich (mit fallenden Temperaturen und der damit verbundenen Abnahme der Schwingneigung) der „Störsender“ wohl wieder auf seine eigentliche Bestimmung als TV-Antennenverstärker „besonnen“ hat? Das heißt, er ist auf wundersame Weise „abgetaucht“.

Am 14.08.2024 gegen 16:30 Uhr wurde das Rauschen zum letzten Mal übers Relais gehört. Seitdem ist wieder Ruhe auf DB0ZH – bis zum nächsten Sommer...?  😀

Obwohl es unterschiedliche Störquellen waren, ähneln sich die „NF-Effekte“ über die FM-Relais doch sehr! Hätte man dem „Brumm-Signal“ auf der Relais-Eingabefrequenz einen schwachen Hilfsträger überlagert, dann wären die Ähnlichkeiten („Gezwitscher“ bzw. „PTT-Finger“) offensichtlicher.

Um dem Treiben ein Ende zu setzen, hat sich Peter (DH9AN) am Sonntag, den 14.6.26 kurzerhand auf den Weg zum Relais gemacht. Wegen der Abschattung durch die Burg konnte er mit seinem FM-Empfänger auf der Relais-Eingabefrequenz leider nichts feststellen. Auf dem Wanderparkplatz „Hörnle“ (50 m unterhalb der Burg) war der Störträger dann schwach hörbar! Leider hatte Peter keine Richtantenne dabei...

Am Montag ist Peter zusammen mit Egi (DO3EGI) erneut zum Parkplatz gefahren. Mittels Schiebemast, einer 4-Element-Richtantenne sowie einem SSB-Rx konnte der Träger mit S3 in Richtung 330° gepeilt werden.

Das Abfahren der Peillinie durch Dettingen/Teck und Kirchheim brachte kein Signal zutage. Ein schwingender Antennenverstärker hat bekanntermaßen extrem wenig „Sendeleistung“ – So ein schwaches Signal ist üblicherweise nur „oben“ am Relais hörbar.

Nach intensiver Suche konnte der Standort der Störquelle auf 4 Gebäude innerhalb von Köngen eingegrenzt werden – 13 km Luftlinie von DB0TEK und 11 km vom Flughafen Stuttgart entfernt!

Wieder ein schwingender Empfangsverstärker weniger. Vermutlich hat der sogar den Piloten bei ihrem Anflug zum Stuttgarter Flughafen die gleichen Probleme beschert, siehe Nachtrag Radiowecker.
