Antene

Cel mai bun QRO este antena

ANTENE

ATENTIE!
Antenele pot deveni periculoase!

Antenele sunt constructii metalice amplasate la inaltime. Caderea unei antene, in afara de pagubele materiale, poate sa provoace ranirea grava sau chiar moartea persoanei lovite.
Cu cat sunt mai inalte, cu atat functioneaza mai bine ca paratrasnete. Cu cat sunt mai lungi, cu atat se incarca electrostatic mai usor, uneori la simpla prezenta a vantului. Pentru protectia dvs. si a celor din jur respectati strict urmatoarele reguli:

ASIGURATI FIXAREA buna a antenelor, chiar si in conditii de portabil pe timp scurt
Asigurati o buna PRIZA DE PAMANT la statie
PUNETI LA PAMANT antenele atunci cand nu le folositi
NU FACETI trafic pe vreme de furtuna
Nu permiteti accesul la statie persoanelor neinstruite

Inainte de a instala o antena, poate ca n-ar fi rau sa vedem cat de lung ar trebui sa fie cablul de alimentare. Pentru benzile VHF - UHF ar putea fi util tabelul de aici.

Pentru benzile HF

Antena dipol asimetric (OCFD) - varianta adaptata conditiilor mele de instalare. Sunt date detaliile practice semnificative, diagramele de radiatie calculate, masuratorile in RF si observatiile in exploatare
Inverted Vee - din teava de Al, pentru banda de 10m. usor de montat in spatii limitate.
Long Wire - Antena "un pic mai buna decat nici o antena".
Multidipolul (sau evantai, engl. fan) - Antena multibanda care necesita un pic de spatiu dar rasplateste prin SWR-ul mult mai bun fata de o multibanda monofilara.
End-fed half-wave pentru banda de 160m. Prescurtat EFHW sau HWEF, este o antena alimentata la un capat, adesea asimilata incorect cu antena Long Wire, cu care se aseamana foarte mult.

Pentru benzile VHF / UHF

Ground Plane dual-band - GP pentru 2m si 70cm. Un "clasic" pentru mobil si portabil, dar si pentru trafic local.
Mai multe despre antene GP - Formule, tabele, diagrame, sfaturi...
Antena coliniara din coaxial - O antena omnidirectionala ieftina, cu ceva castig
Dublu Bazooka sau dipol coaxial pentru banda de 2m sau pentru banda de 70cm - este o antena strict monobanda, destul de buna si usor de realizat.
HB9CV Plus pentru 2m - Versiunea "altoita" a faimoasei antene elvetiene, realizata in doua variante - fixa si portabila.

Ce arie pot acoperi cu antena mea pentru 2m sau 70cm?
Cu buna aproximatie, puteti afla din hartile de acoperire generate de softul gratuit Radio Mobile al lui Roger Coudé VE2DBE, soft pe care il gasiti plecand din paginile de internet dedicate. Veti putea alege intre versiunea online si versiunea instalabila. Pentru versiunea online, folosita de mine, puteti descarca acest ghid de utilizare pe care l-am redactat in 2022 din experienta proprie.

Cele trei accesorii necesare antenelor

Reamintesc cele trei accesorii ale antenelor care de multe ori sunt neglijate.

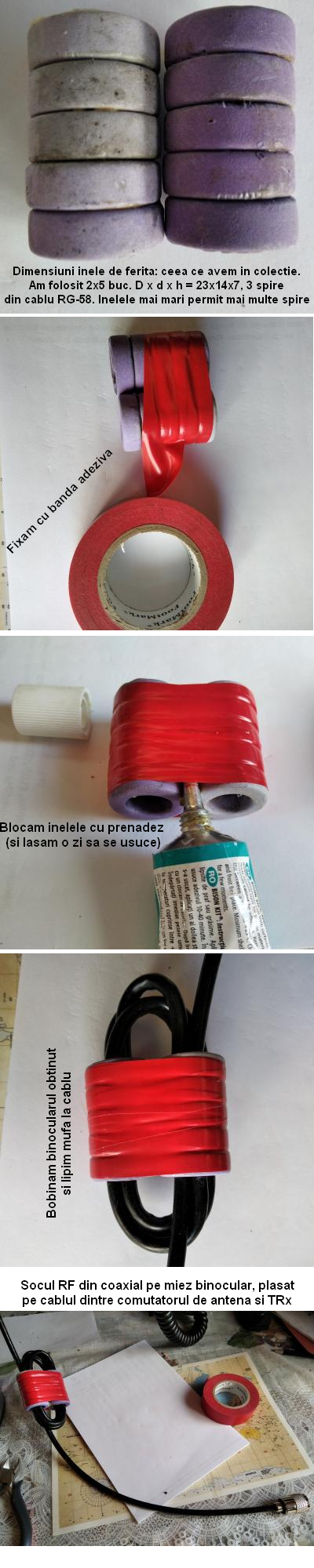

De departe cel mai important este șocul de radiofrecvență la ieșirea cablului de antenă din transceiver, indiferent de frecvență sau putere. Rolul său este de a bloca măcar parțial eventualii curenți de mod comun care bântuie prin tresa cablului și care sunt de regulă responsabili de perturbațiile de tip TVI și BCI. Pentru unde ultrascurte, un manșon de ferită cu autoînchidere (snap-on) este de regulă suficient. Pentru unde scurte, vor fi necesare câteva astfel de manșoane sau mai bine un șoc de RF ca acesta.
Al doilea accesoriu neglijat, dar la fel de important, este legarea la pământ. Despre acest subiect sunt prea multe pagini bune pe internet ca să mai deschid și eu subiectul într-o pagină cel mult mediocră.
Al treilea accesoriu, de data asta specific portabilelor de 2m și 70cm, este "coada de șoarece": o bucată de sârmă flexibilă strânsă de masa aparatului la înșurubarea antenei. De fapt, este radiala care lipsește antenei verticale, fie ea scurtată (crenvuști) sau întreagă, ca să fie eficientă. Lungimea sârmei se află experimental, între 30 și 60 de cm, în funcție de antena stației. La aparatele la care carcasa este metalică și face contact cu palma e posibil ca radiala să nu fie necesară, rolul acesteia fiind preluat de corpul operatorului..
