Antena End-fed orizontala in λ/2
pentru banda de 160m
(scurtata si in zig-zag, din motive de spatiu prea mic)

PREMISE
Am cochetat cu ideea de a avea activitate in banda de 1,8MHz. Foarte frumos, dar... la 160m lungime de unda optiunile pentru o antena sunt mai mult decat limitate.
O verticala tip ground plane (GP) ar avea o amprenta la sol relativ mica, dar vine la pachet cu dificultati semnificative de constructie mecanica si de siguranta amplasamentului. Un dipol filar orizontal clasic ar trebui sa aiba cca. 85m, din multi-conductor tip "colivie" pentru o largime de banda cat mai mare. Firul ar trebui ridicat cat mai mult fata de sol, teoretic la λ/4, adica la 40m, iar cablul de RF ar trebui sa aiba vreo 60m, cu problemele aferente.
Si totusi...

SOLUTIE DE COMPROMIS
Dupa ce am studiat realizarile altor radioamatori care s-au confruntat cu aceleasi probleme, am aflat ca antena in semiunda alimentata la capat (care nu este un Long Wire, dar seamana si... functioneaza!) se poate instala inaltimea minima acceptabila de λ/10, adica la cca. 15-16m. Cu ajutorul experientei amicilor din zona, am abordat o constructie cumva atipica in pozitionarea firului radiant: in zigzag si aproape de sol, la numai 7-8m.

SURSE DE INSPIRATIE

datele obtinute si discutiile cu YO6BLM si YO6FNF, ambii posesori de antene pentru 160m "ristretto" cum ar zice iubitorul peninsular de cafea, hi!
articolul www.hamradiosecrets.com/160-meter-antenna.html
articolul 160m Top Band End Fed Antenna al lui G3YEU
articolul https://topbandhams.com/tech-page/6-22-different-wire-antennas-for-the-160-meter-band
articolul RaDAR – 160m end fed half wave antenna al lui ZS6BNE
articolul The 160-meter antenna dilemma al lui PA3CJD
... si altele pe care nu le-am mai regasit, dar din care am retinut detalii interesante...

REALIZARE SI MASURATORI

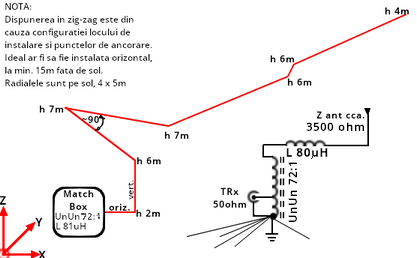

Am pornit cu instalarea firului, ca in schita urmatoare:

Antena incepe cu bobina de lungire de de 81μH pe aer, compensand lungimea fizica de numai 68m din lipsa spatiului. Valoarea inductantei bobinei (numarul de spire) se tatoneaza pentru obtinerea unei rezonante in zona de interes a benzii. Am gasit potrivit numarul de 60, semnificativ mai mare decat cele 42 de spire rezultate din calculele initiale. Am plecat cu vreo 2m de fir orizontal si am continuat cu un segment vertical de 6m pana la coama acoperisului shack-ului, apoi orizontal pe traseul zigzagat. Am evitat astfel trecerea prin coroanele pomilor din curte.
La cca. 1m de matchbox este priza de pamant a statiei. Desi priza de pamant e foarte buna, am pus si patru contragreutati de cate 5m, asezate direct pe sol. Am folosit pentru conectarea la transceiver un RG-213 de 7m, din care cca. jumatate este bobinat intr-un colac de 6 spire. Cablul e prevazut la capete cu perle "snap" din ferita, masuri clasice pentru atenuarea curentilor de mod comun.
Rezultatele masuratorilor din figurile de mai jos s-au obtinut cu un nanoVNA model SAA2N, firmware rev.2.2. Software-ul de interfata a fost NanoVNA Saver rev. 0.6.2 pe Linux Ubuntu. Parametrii de sweep i-am setat dupa caz, pe domeniul 1,5-2,5 MHz sau 1 - 30 MHz, cu rezolutie de 101 sau 202 puncte de masura pe domeniu. Masurarea antenei s-a facut de la capatul cablului.
Am masurat impedanta antenei la 1.9MHz cu un transformator 1:9 si am gasit-o undeva la 3200 - 3500 Ω. Ca urmare, urmand sfaturile lui DK7ZB de pe pagina sa https://www.qsl.net/dk7zb/Baluns/Endfed.htm, am construit un auto-transformator cu rata de 72:1, care la masuratoare a dat acest rezultat, destul de bun zic eu:

Un-Un 1:72 pe banda de 160m

Am montat transformatorul si am masurat urmatoarele:

EFHW in banda de 160m
Explorarea benzii de 160m

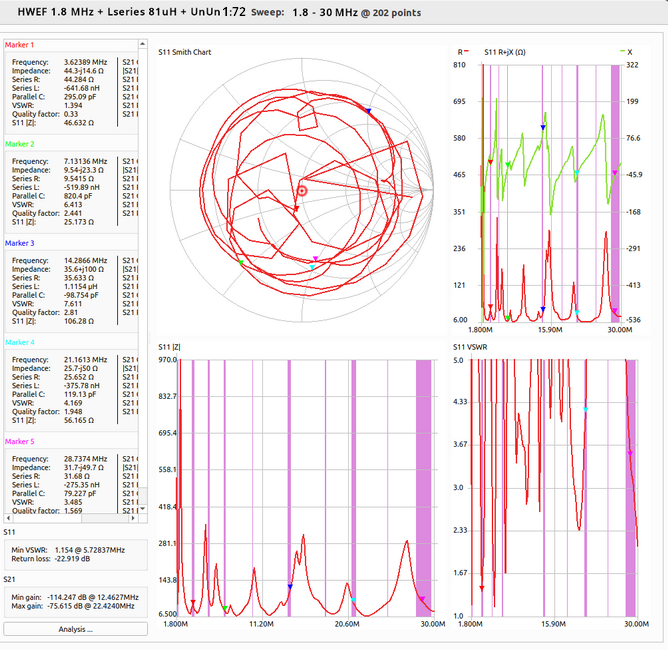

EFHW pe tot domeniul HF
Explorarea domeniului HF

Folosind acordatorul de antena intern al lui TS-590, am obtinut SWR-ul indicat de transceiver situat intre 1:1,1 si 1:1,5 de la 1880 la 2000 kHz, cea ce asigura o buna acoperire a zonei de fonie a benzii. Sub 1880 kHz, autotunerul TRX-ului refuza sa acordeze, SWR>1:3...
La data articolului, am receptionat trafic din zonele R5 si G2, in rest liniste. Cu ajutorul amicilor YO6BLM, YO6FNF, YO9GWW si YO9ILA am facut QSO-uri SSB cu control 57 - 59 seara la 1700Z sau dimineata la 0600Z. Deocamdata, la "urechiometru" sunt multumit. Acum urmeaza noptile albe pentru ceva trafic DX...
