Principiul antenei HB9CV este alimentarea atat a vibratorului in λ/2 cat si a reflectorului, cu un defazaj de cca. 135° intre ele. Acest artificiu duce la o imbunatatire semnificativa a raportului fata-spate. Sufixul Plus la faimoasa antena provine de la "altoirea" acesteia cu cativa directori Yagi, pentru cresterea directivitatii si a castigului. Impedanta la punctul de alimentare este de 72-76Ω, deci va necesita un transformator de impedanta pentru alimentare la 50Ω. Acordul pentru SWR minim se face cu un condensator variabil inseriat la punctul de atac al liniei de defazare.
Antena este simpla, usor de realizat si se preteaza la folosirea in amplasament fix sau portabil. Variantele experimentate sunt pe boom metalic si pe boom izolant, din care doar cea pe boom metalic este "trasa la semne" si o prezint in continuare.

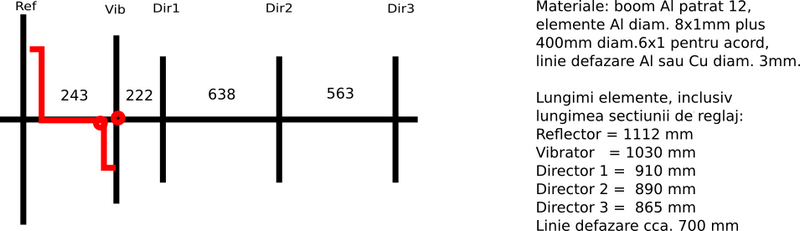

Dimensiunile de mai jos sunt cele masurate de mine, pe antena din podul casei, fiind rezultatul experimentarii in conditiile mele: frecventa centrala 145,500MHz, amplasare fixa in podul casei cu planseu de lemn, antena fixata la cca. 3,5m de sol, polarizare verticala.

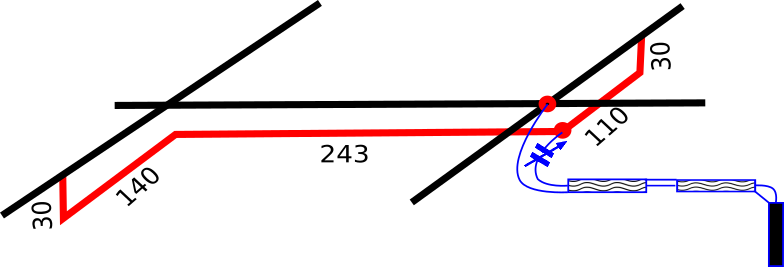

Constructia liniei de defazare, versiunea cu boom metalic.

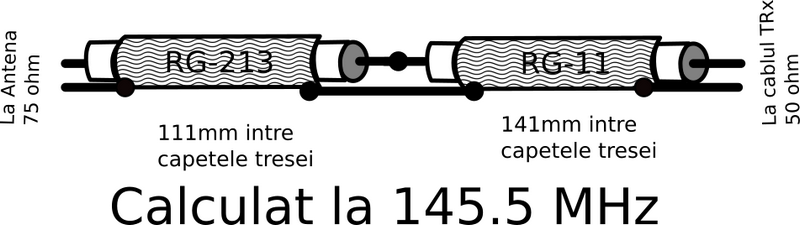

Transformatorul de impedanta din segmente λ/12

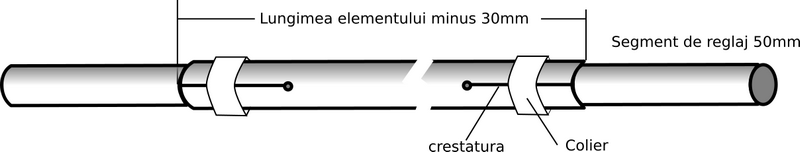

Reflectorul si vibratorul se ajusteaza pentru rezonanta, folosind segmente telescopice:

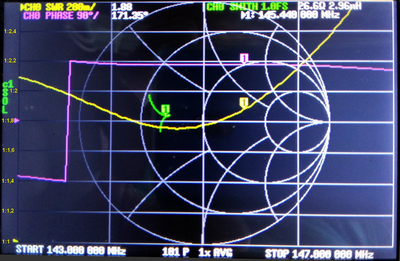

Masuratoarea cu nanoVNA model SAA-2n rev. 2.2 pe antena fara adaptor de impedanta si dupa inserarea acestuia. Initial SWR-ul la 145.500 MHz era de 1:1,9 si a putut fi adus la 1:1,15. Reglajul fin s-a facut cu un CV pe aer, de 3-25 pF:

HB9CV Plus pe boom izolant
