ANTENA EVANTAI
(cunoscuta si ca fluture, Fan, Butterfly sau Multi-dipole)
Antena este cunoscuta de multa vreme si consideratii teoretice despre aceasta nu lipsesc. Totusi, in ciuda unor
avantaje, antena nu este foarte populara printre radioamatori. Descrieri ale comportamentului antenei in trafic sunt
vagi si rare. Influenta reciproca a dipolilor este frecvent pomenita, dar putin explicata.
Iau in considerare construirea acestei antene din nevoia de a suplini eficienta slaba in benzile WARC a antenei dipol
asimetric (OCFD), folosind putinul spatiu de instalare avut la dispozitie. Cele mai multe informatii (carti, reviste,
internet) converg spre ideea ca un evantai de dipoli pe 12-17-30m este o combinatie optima scopului meu.
In acest fel evit dificultatile tehnice ale realizarii unei antene OCFD cu incarcare centrala, destul de dificil de acordat.
Am lasat deoparte partea teoretica si am cautat realizari din surse de incredere, care chiar au pus analizorul si
foarfeca pe antena in cauza. In final, am ales sa urmez realizarea prezentata destul de detaliat de cunoscutul
antena Guru Martin, DK7ZB,
pe situl lui de la qsl.net. Tot acolo, de acelasi autor, gasiti si numeroase alte materiale foarte bune despre antene de tot felul,
cele mai multe Yagi care sunt "specialitatea casei"... Cautati si articolele privind adaptarile de impedanta. Sunt
foarte interesante.
|

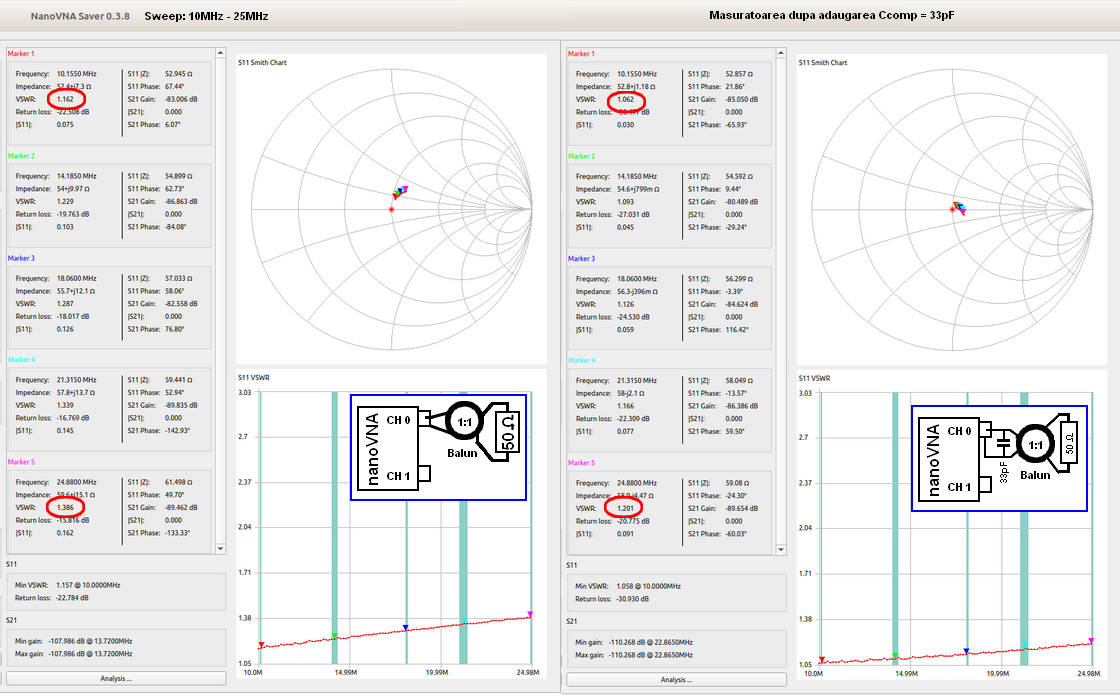

Primul pas: lista de materiale si lucrarile "la caldurica" (izolatori, distantiere, balun de curent 1:1) Cum eu nu folosesc QRO-uri, balunul Guanella pe un inel de ferita FT140-43 este suficient pentru cei 100W pe care sper sa ii trimit in antena (25W maxim in modul FT8). Iata balunul finalizat. Masuratorile din aceasta imagine indica un comportament usor inductiv al balunului, ceea ce a impus instalarea in paralel pe iesirea spre transceiver a unui condensator intre 18 si 40pF / 1kV. Observam ca in benzile de 30-17-12m (am baleiat intre 10MHz - 25MHz), folosirea unei capacitati de compensare in paralel duce la imbunatatirea valorii SWR de la 1,16 la 1,06 in banda de 30m, respectiv de la 1,39 la 1,2 in banda de 12m. In ceea ce priveste comportamentul de rejectie de mod comun, masuratorile facute sunt cele din figura de aici. Cred ca o atenuare mai buna de -30dB pe domeniul WARC este suficienta sa reduca la neglijabil TVI / BCI. Urmeaza sa pun balunul in cutiuta si sa construiesc dipolii. |
Balun 1:1 pentru antena evantai WARC |
Dimensiunile (in cm) date de Martin, DK7ZB sunt cele la rezonanta. Voi adauga cei 10 cm necesari trecerii capetelor
prin izolatori si 10cm pentru ajustare pe fiecare brat. Am astfel urmatoarele lungimi, in cm:

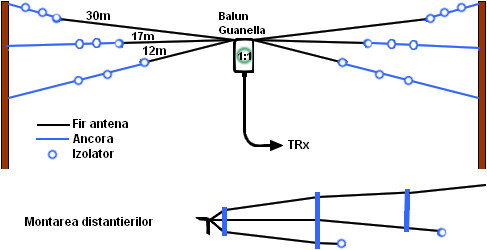

Desenul alaturat arata modul de ancorare a antenei cu sprijin la capete. Am deja un scripete motat sub streasina, la nivelul coamei acoperisului. Mai am pusi deoparte 6m de teava de constructie ∅25 x 2 care va deveni celalalt catarg al antenei. E destul de bine, chiar daca ideal ar fi sa pot sa ridic antena la cel putin λ/4 a benzii celei mai joase, adica la cca. 7,5m. O montare frecventa este si sub forma de "V" inversat, pe un pilon central. Fiecare va folosi metoda cea mai potrivita pentru spatiul si punctele de ancorare pe care le poate folosi. Oricum, antena va necesita un acord la punctul de instalare, datorita variatiei caracteristicilor spatiului inconjurator. Am folosit distantiere din teava PVC pentru pozat instalatii electrice, similare cu cele prezentate in paginile lui DK7ZB, dar in numar de 3 pentru fiecare brat. |
|
|
Pasul al doilea: catargul suplimentar si ridicarea antenei. Masuratorile in teren au simplificat un pic lucrurile. Am putut folosi ca puncte de ancorare, in afara scripetelui de sub coama acoperisului, scripetele folosit anterior la montarea inv-V si un al treilea instalat la coama cabanutei in care am statia. Pozele alaturate sunt autoexplicative. Centrul fluturelui cu balunul si cablul de alimentare le-am ridicat la coama casei. Capetele dipolilor le-am ancorat in vegetatia abundenta din curte sau de stalpii micului cerdac al cabanei. Fiind ancorare in sapte puncte, antena nu penduleaza in vant, ceea ce reduce riscul de rupere. |
![]() Foto 1 - detaliu ancorare centru ![]() Foto 2 - Vedere de ansamblu a antenei montate |
|
Pasul al treilea: masuratorile pe antena ridicata si ajustarea la rezonanta. |

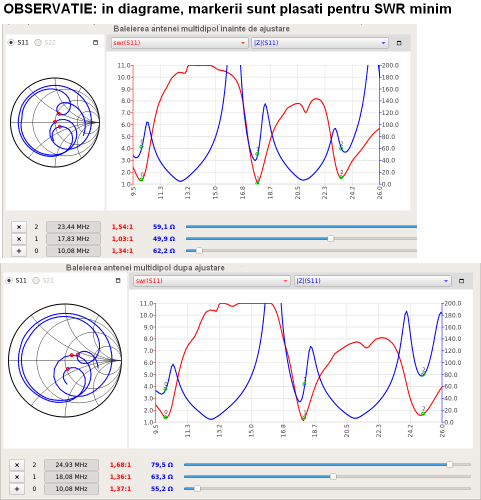

![]() Fig 3 - Masuratori cu VNA tip SAA2 |
