1,8 - 22MHz arası 20W,

24MHz 16W,

28.5MHz 13W RMS çıkış gücüne sahiptir.

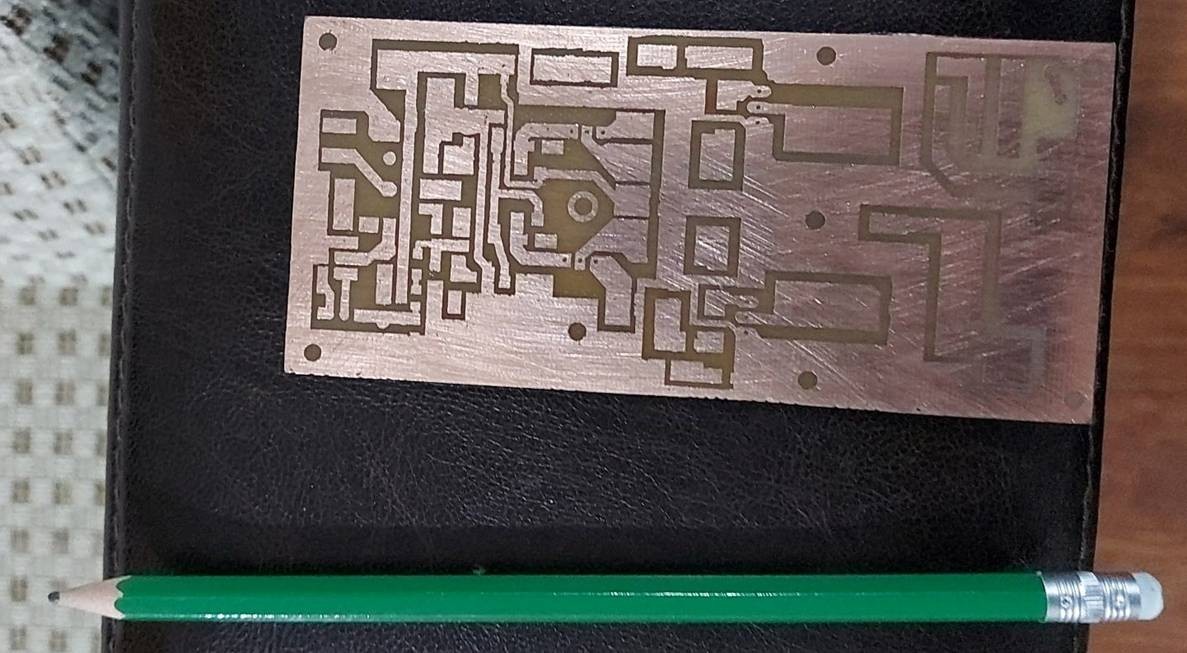

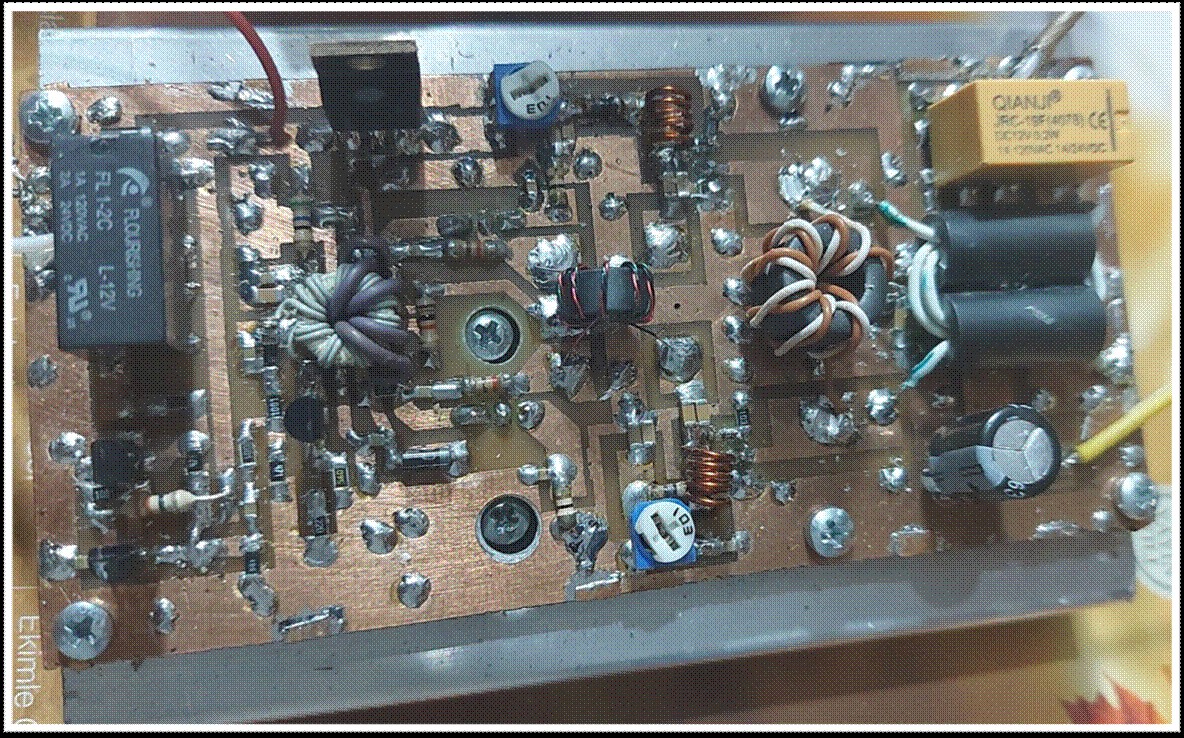

Çift yüzlü, 1.6mm epoxy(FR4) PCB kullanılmıştır. Alt yüz tamamen GND dir. SMD ve ayrık malzemeler kullanılmıştır. 2SC2314 transistörleri, mika ile izole edilerek soğutucuya vidalanmıştır. IRF510 mosfetler araya mika konularak iki taraftan PCB üzerindeki vidalarla sıkıştırarak soğutucuya bastırılmaktadır. (Sürücü ve çıkış transistörleri kartın altındadır.) IRF510 transistörlerinin orijinal olmasına dikkat edin.

Giriş ve Çıkışta kullanılan iki röle arasındaki bypass bağlantısı kartın alt kısmından RG174 koaksiyel kablosu ile yapımaktadır.

Sürücü transistörler (2SC2314) TR başına sukunet akımı 25mA civarıdadır. Çıkış Mosfetleri transistor başına 130mA sukunet akımına ayarlanmalıdır.

PCB nin üst kesimindeki GND alanları sık olarak alt yüzeye delinerek lehimlenecektir.

T3 transistörü çok ısınıyorsa, bacak bağlantılarına dikkat edilerek 2N3866 ile değiştirilmesi durumunda daha iyi sonuç alınacaktır.

Çıkış katında PCB üzerinde değişiklik yaparak RD15HVF1 veya RD16 HFF1 mosfetlerin kullanılması da mümküdür. Ancak frekans tepkisinin biraz daha düzeltilmesi dışında ek bir fayda sağlamayacaktır. Bu transistörlerin kazancı biraz daha düşüktür. Ayrıca denemelerimde IRF510 kadar güç veremediğini de gördüm. RD16 HFF1 ‘i denemedim ancak, RD15HVF1 HF bantları için 10-12watt civarında stabil bir güç verebiliyor. Ayrıca çıkış transformatörü de alınacak güce göre tadil edilmelidir.Çıkış Transformatörü hazırlanırken özel önem verilmeli, kaçak indüktansın düşük olmasına dikkat edilmelidir. Deneyimlerime göre üst bantlarda gücün düşmesinin ana nedeni, genellikle çıkış trafosunda kullanılan ferrit trafonun malzeme ve yapım kalitesinden kaynaklanmaktadır.
