BANT GEÇİREN FİLTRE KARTI:

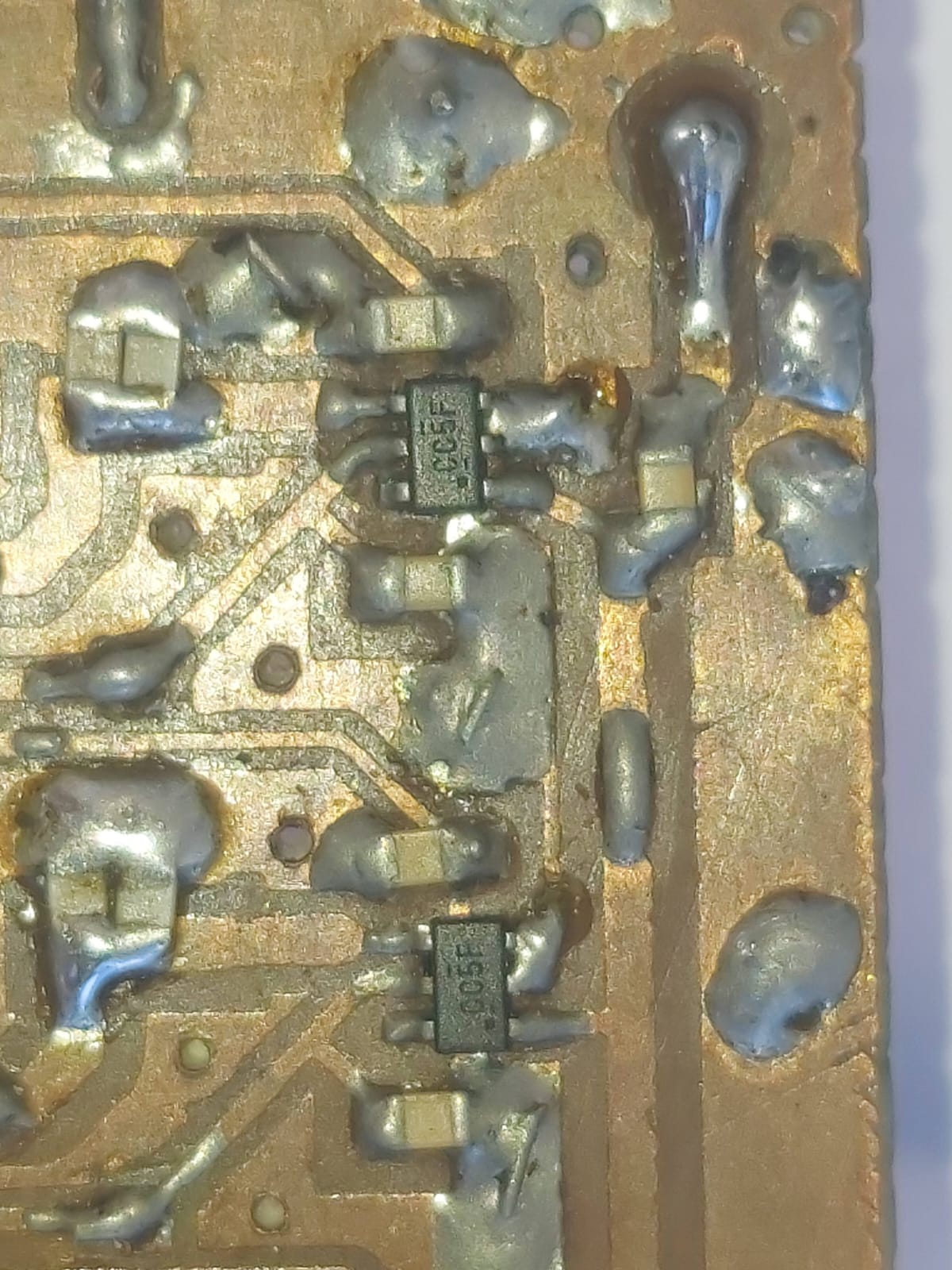

Bant Geçiren Filtrede Anahtarlama elemanı olarak 74LVC1G3157 smd switch tümdevresi kullanılmıştır. Markasına bağlı olarak iç direnci 6-10 ohm arasında değişmektedir. Kart +5 volt ile beslenmekte olup, devreye alınacak filtre ünitesi 5 volt lojik seviyesi ile anahtarlanmaktadır. Bu seviye aşılırsa tümdevre zarar görecektir. Anahtarlama girişleri CD4028 kullanılan Bant seçici kartından alınmaktadır.

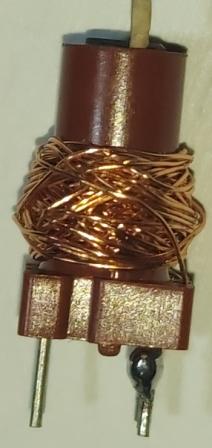

Filtrelerin yapısı gereği üst kenar bastırması çok daha diktir, bu nedenle üstten karıştırmalı radyo sistemlerinde özellikle daha iyi ayna frekansı bastırmasına sahiptir. PCB dosyası burada mevcuttur.

Filtre kartının üstten görüntüsü. Çift yüz epoxy PCB kullanılmıştır. Bant seçme bitlerini taşıyan hatların bir kısmı kart üzerinde köprü ile inşa edildi.
