Versiyon 2. Yüksek çözünülürlük için resmi yeni sekmede açabilirsiniz.
İlk versiyon basit bir mikrofon kuvvetlendirici kullanmaktadır. Analog VFO veya DDS kullanılması öngörüldüğünden BFO devresi TA7320P tümdevresi üzerinde kurulmuştur. İkinci versiyon SI5351A PLL çipi ile kullanılması amacı ile modifiye edildiğinden, BFO devresi kaldırılmış olup mikrofon kuvvetlendirici olarak ALC devresi içeren BA3308 çipi kullanılmıştır. Ayrıca AGC işlemi için Yavaş / Hızlı / Kapalı eylemlerini seçmek için anahtar eklenmiştir. Bu farklılıkların dışında temel devre aynıdır.

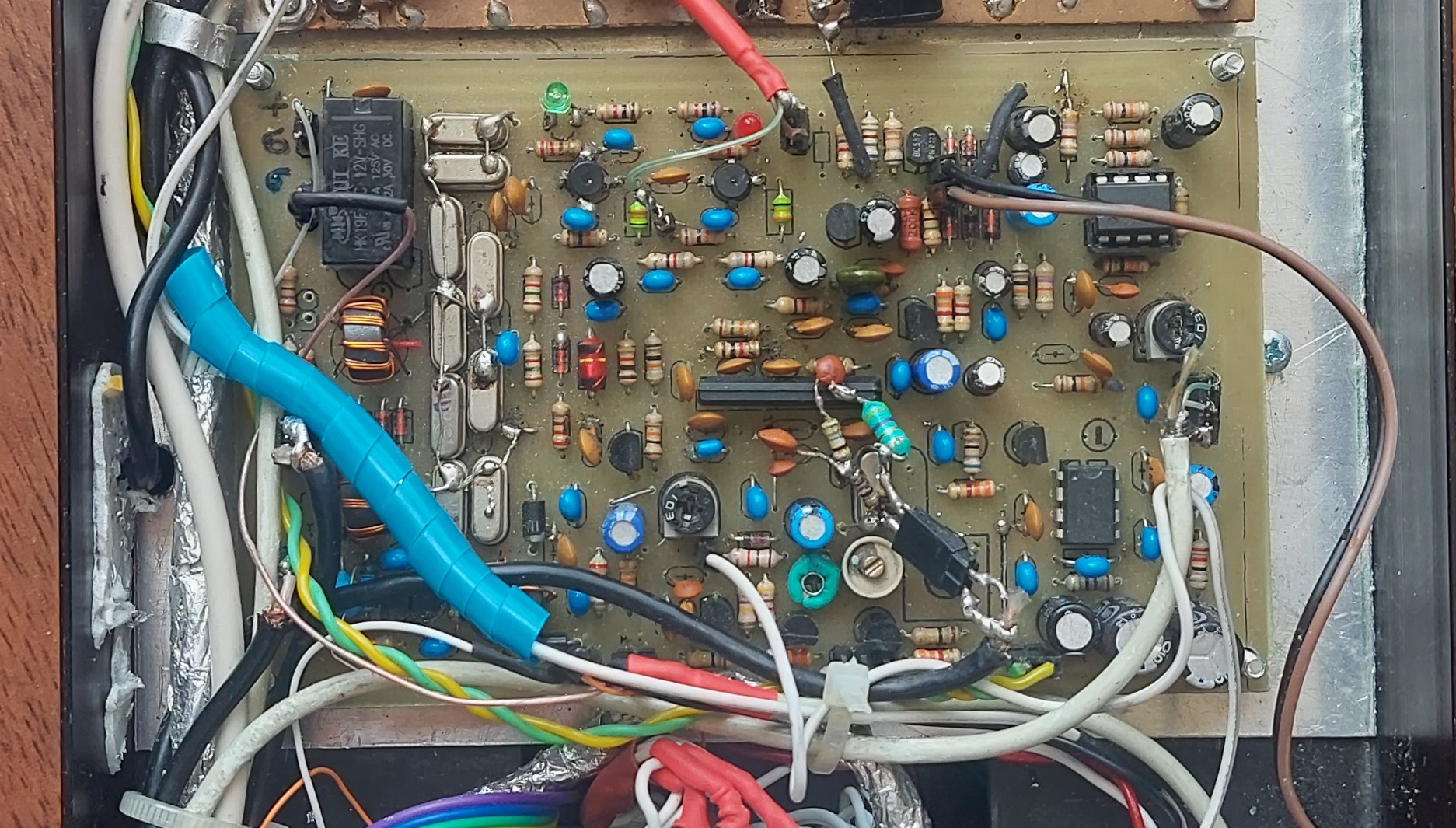

Cihaz üzerinde 1.versiyon anakart fotoğrafı. Tek yüzlü PCB ye dizilmiş olup, modifikasyonla SI5351A çipinden BFO sinyali girilmiştir.

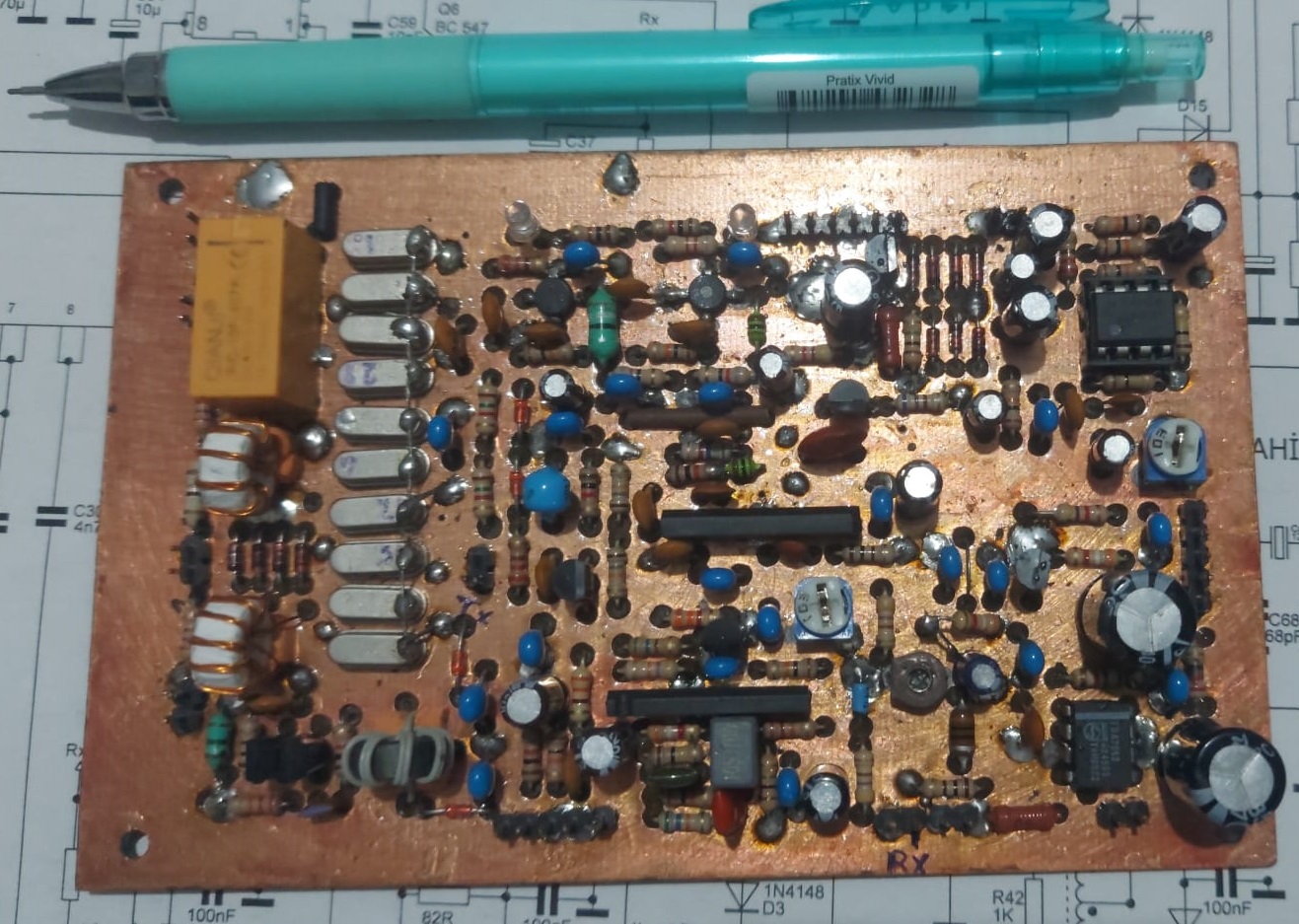

Çift yüzlü FR4 plaketi üzerine monte edilen Ver.2 Çaylak RF Anakart. Çalışan cihaz üzerinde testi yapılmıştır.
Post mixer amplifier çift yönlü çalışan bir devredir. Peki nasıl çalışır?
Aşağıdaki diyagramda, devrenin çalışma yönüne göre aktif olan elemanlar kırmızı, pasif olan elemanla ise silik olarak gösterilmiştir. Devrede 1N4007 diyotları pin diyotu olarak kullanılmaktadır.
Devre alış durumunda D1 iletimde, D2 blokajda olduğundan TR1 trafosunun A ucu RF potansiyeli olarak GND olup, B ucu canlı uçtur. Bu durumda devre ortak gate amplikatörü olarak çalışmaktadır.
Göndermede ise D1 blokajda, D2 iletimde olduğundan TR1 trafosunun B ucu RF potansiyeli olarak GND olup, A ucu canlı uçtur. Devre ortak drain devresi olarak çalışmaktadır. Voltaj kazancı değil, akım kazancı söz konusudur. Ancak giriş sinyali TR1 transformatörü üzerinde 2 katına çıktığından bu sinyal ortak drain devresi üzerindeki akım kazancı ile kuvvetlendirildiğinden amplifikasyon gerçekleşmektedir.
Devdenin kazancı alışta 7db, göndermede 6db civarında olup, düşüktür. Asıl görevi mikser için 50 ohm sonlandırması sağlamakla beraber 50R/250R mikser-SSB filtre empedans dönüşümünü sağlamaktır.
Diyot ile RF anahtarlama;
Gerek Baykuşta, gerekse de Çaylak telsizde diyot ile RF anahtarlamayı geleneksel olmayan biçimde kullandım. Geleneksel yöntemde diyotların anotları ortak uçla birbirine bağlıdır, iletime geçirilecek diyottan basitçe 5-10mA akım akıtılır. Bu yöntemin dezavantajı iletimde olmayan diyotu anot ile katodu aynı DC potansiyelde olduğundan jonksiyon kapasitesinin en yüksek değerde olmasıdır. Bu kötü izolasyon anlamına gelir. Oysa iletimde olmayan diyotu ters voltajla bloke edersek, jonksiyon kapasitesi çok azalacak, izolasyon iyileşecektir. Kullanmış olduğum TX / RX anahtarlama rölesinde pasif besleme hattı doğrudan GND ye bağlandığından bu şekilde kullanmam mümkün olmaktadır.
Anahtarlamanın temel ilkesi şemada gösterlmiştir.
Çaylak telsizin RF anahtarlamasında kullanılan diyot anahtarlama bu şekli ile dahi, alıcı konumunda TX IF katından IF girişine bir miktar sızıntıya(geri besleme) neden olabildiğinden ek bir hile kullanıldı. TX IF transistörünün emiteri, GND yerine RX besleme hattına bağlandı. Alıcı pozisyonunda 1K direnç üzerinden ters polarize edilen transistor sızıntıyı kısa devre ederek tamamıyle kesti. Yapılan üç örnekte de en ufak bir sorunla karşılaşılmadı.
