 La QFH Mini

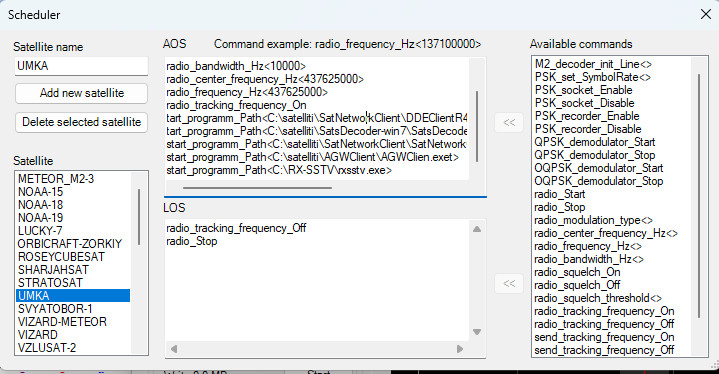

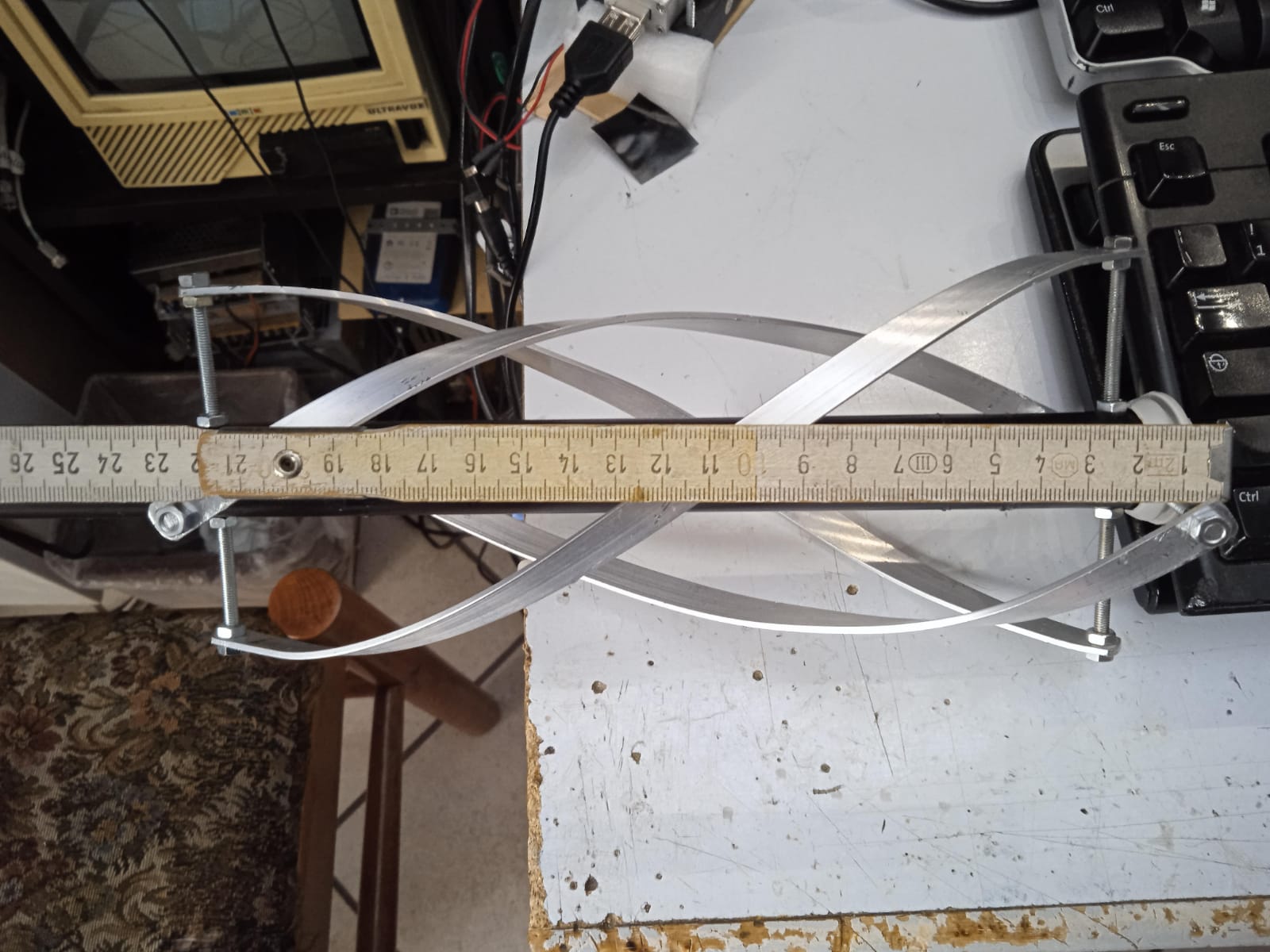

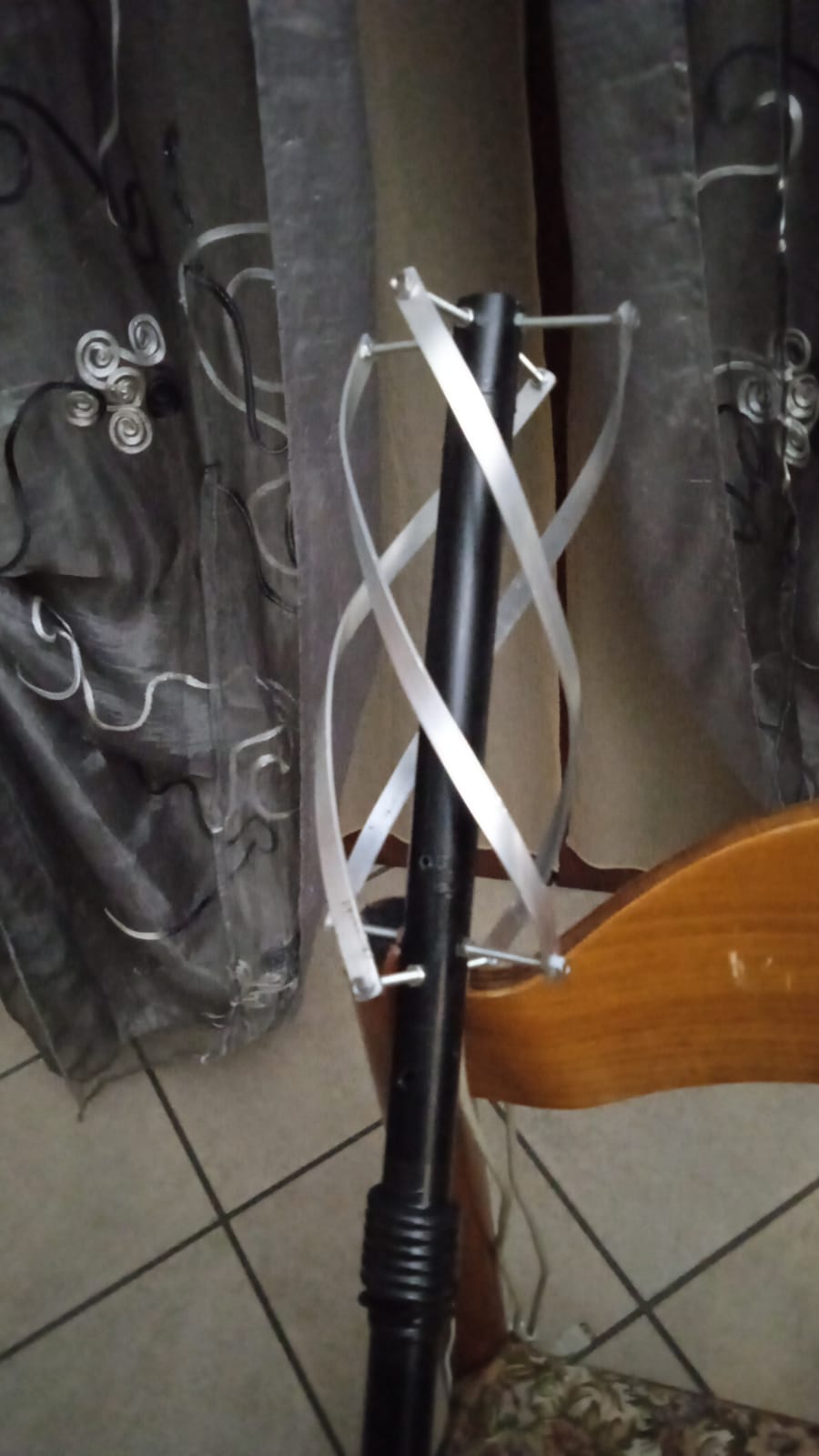

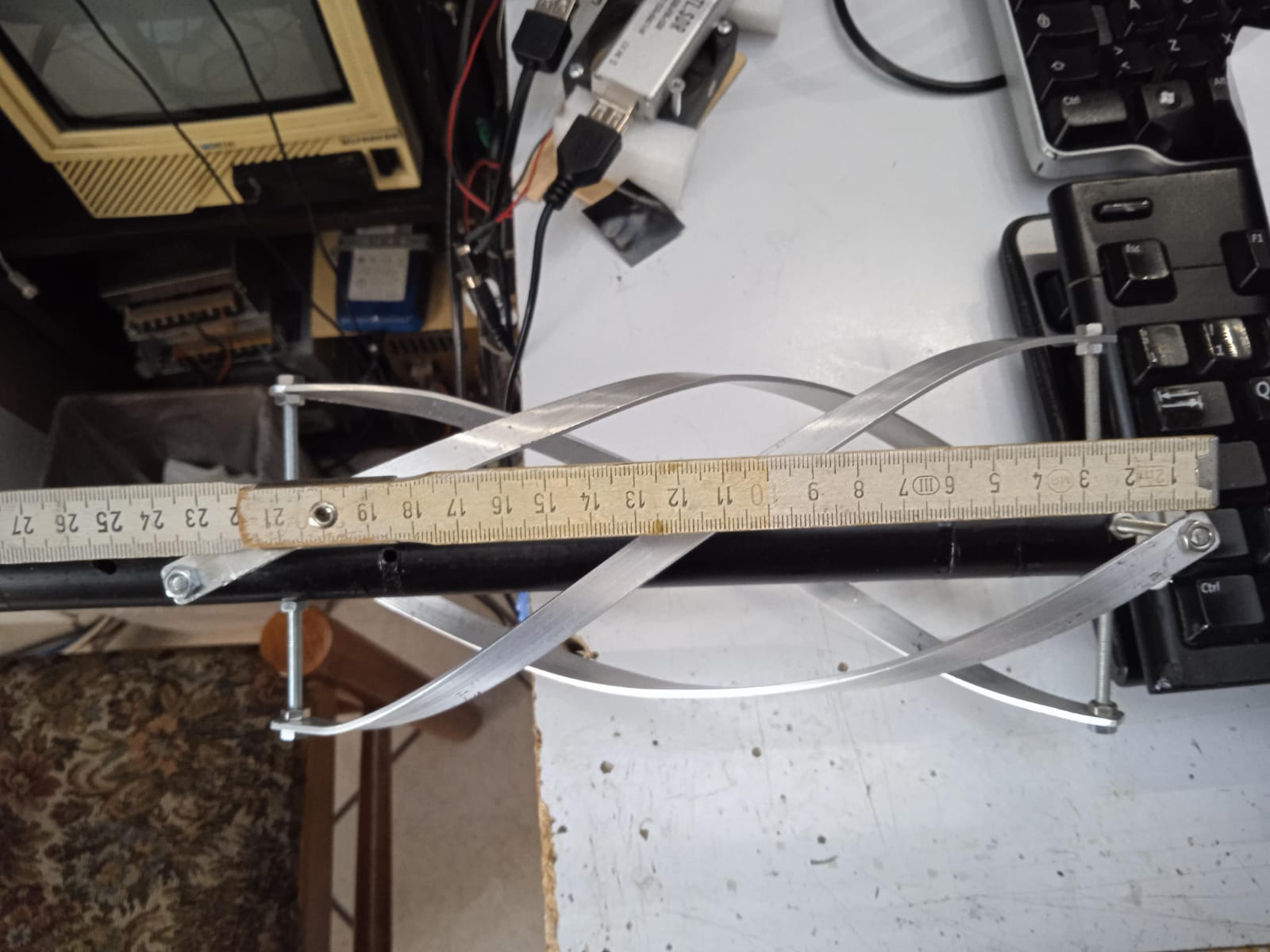

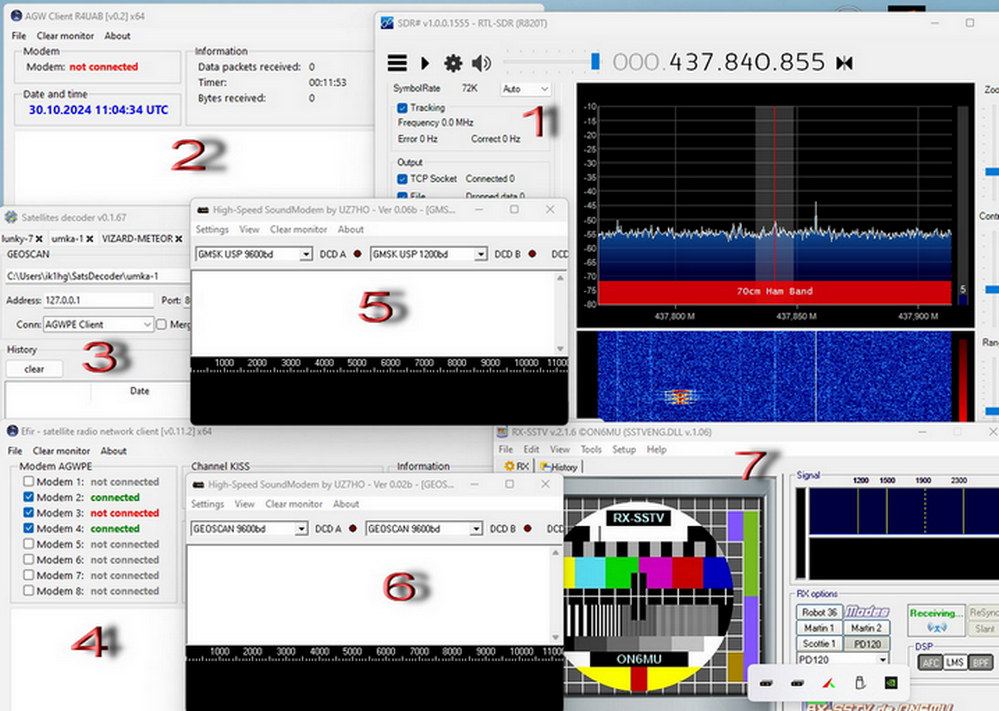

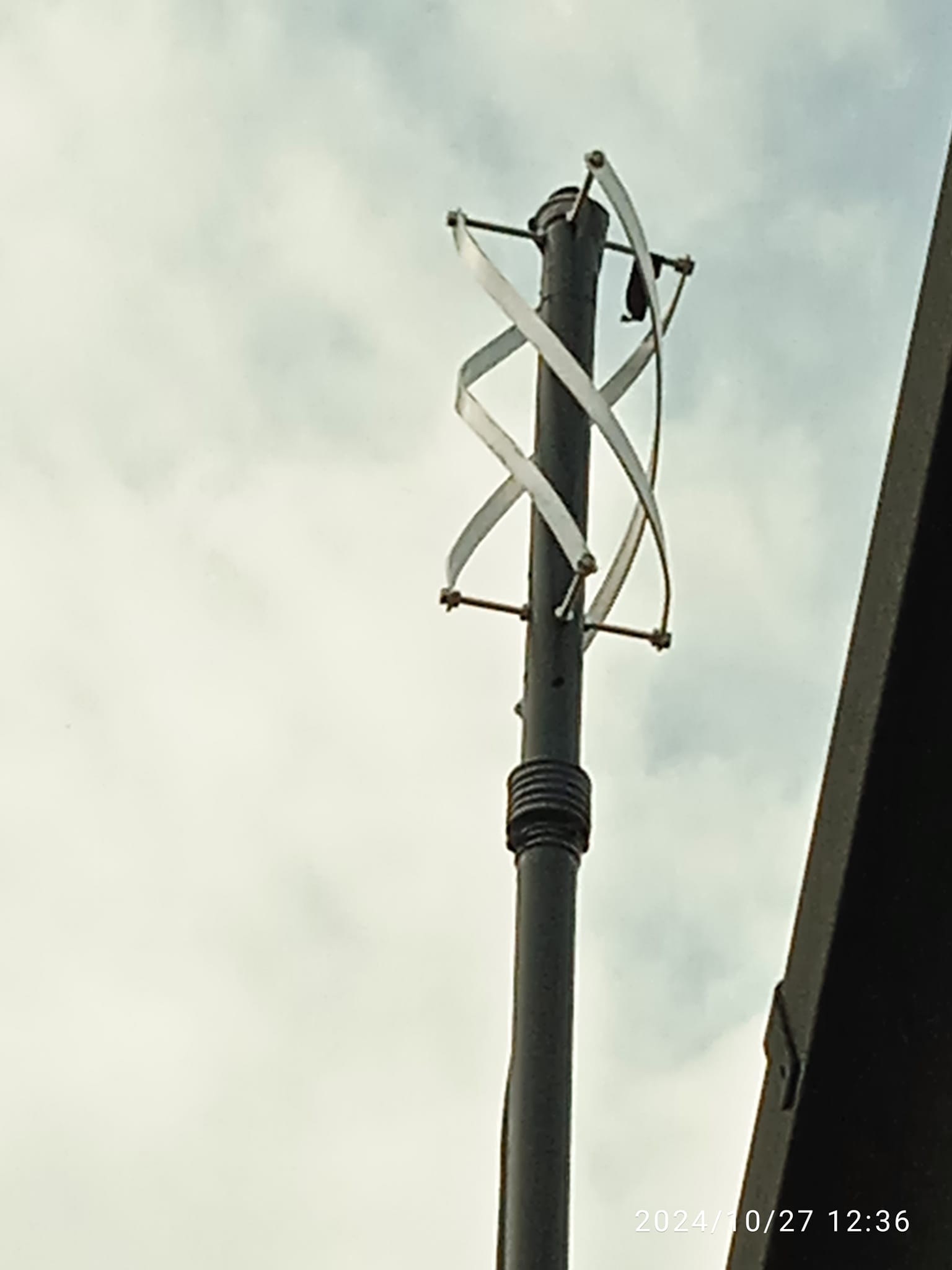

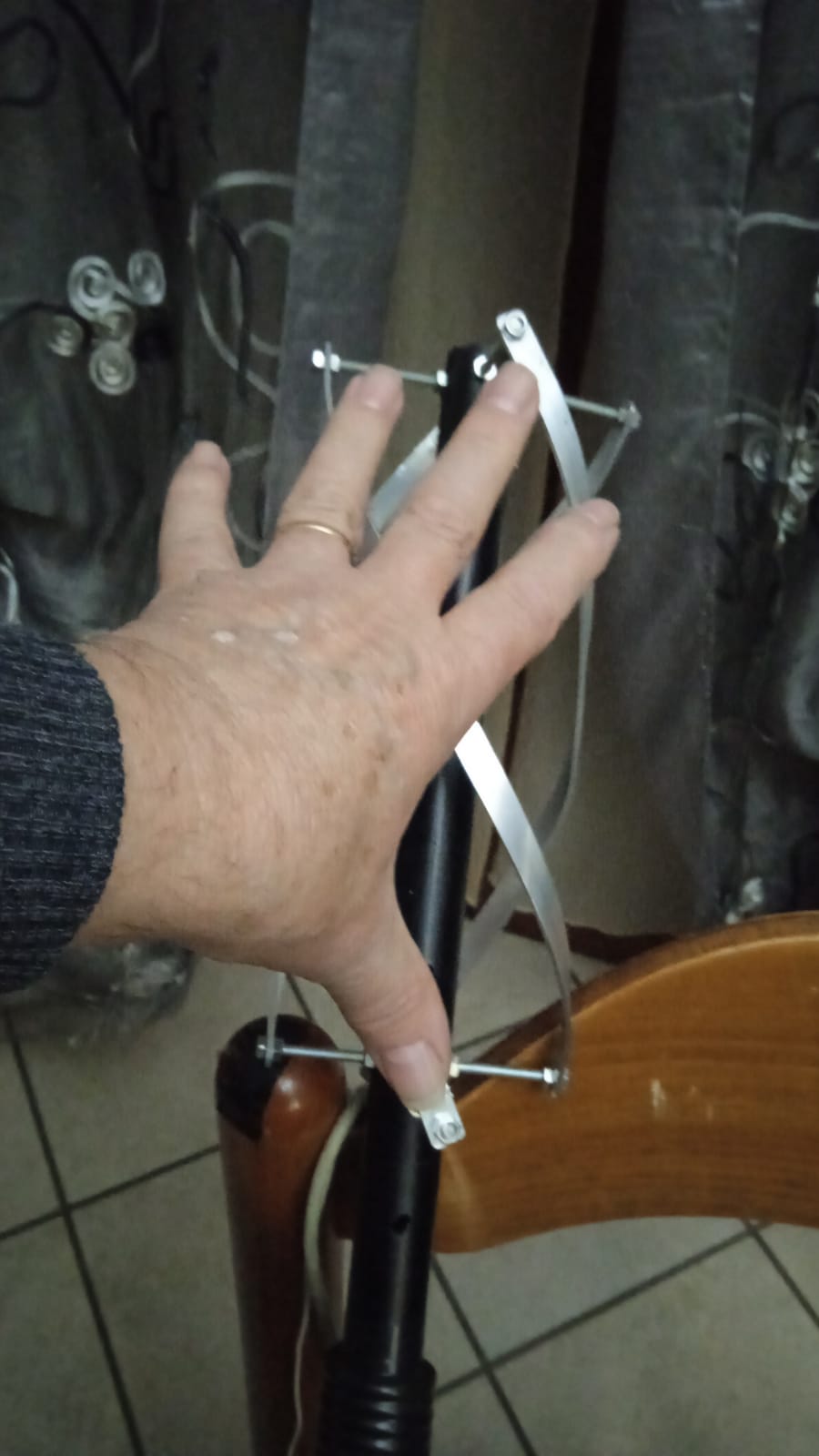

Era da un anno che dovevo fabbricare questa QFH per la banda UHF 70cm, in passato gi avevo sperimentato con il filo di rame. Oggi, dopo la sperimentazione, ho ultimato la versione definitiva che ha lo stesso stile della mia QFH auto costruita per i 137MHz con la piattina in alluminio. Questa versione per i UHF 70cm che vedete nelle foto grande 23 x 10 cm. Ho realizzato il filmato per coloro che vogliono capire come piegare i braccetti e costruire la struttura che si pu preparare interamente a mano. Vi presento quindi questa mia realizzazione fatta per coloro che vorrebbero realizzare un'antenna compatta per la banda UHF 70 cm. Ho utilizzato PVC del 25cm diametro e le barre filettate da 0.4 mm pi avanti scriver tutto. Se volete intanto comprendere la costruzione della QFH in queste pagina seguirete i vari moneti e del foto link, come ho ricevuto osservando la versione per i 137 MHz che ha lo stesso procedimento di montaggio della versione per i UHF 70cm.

Prima versione con barre di alluminio

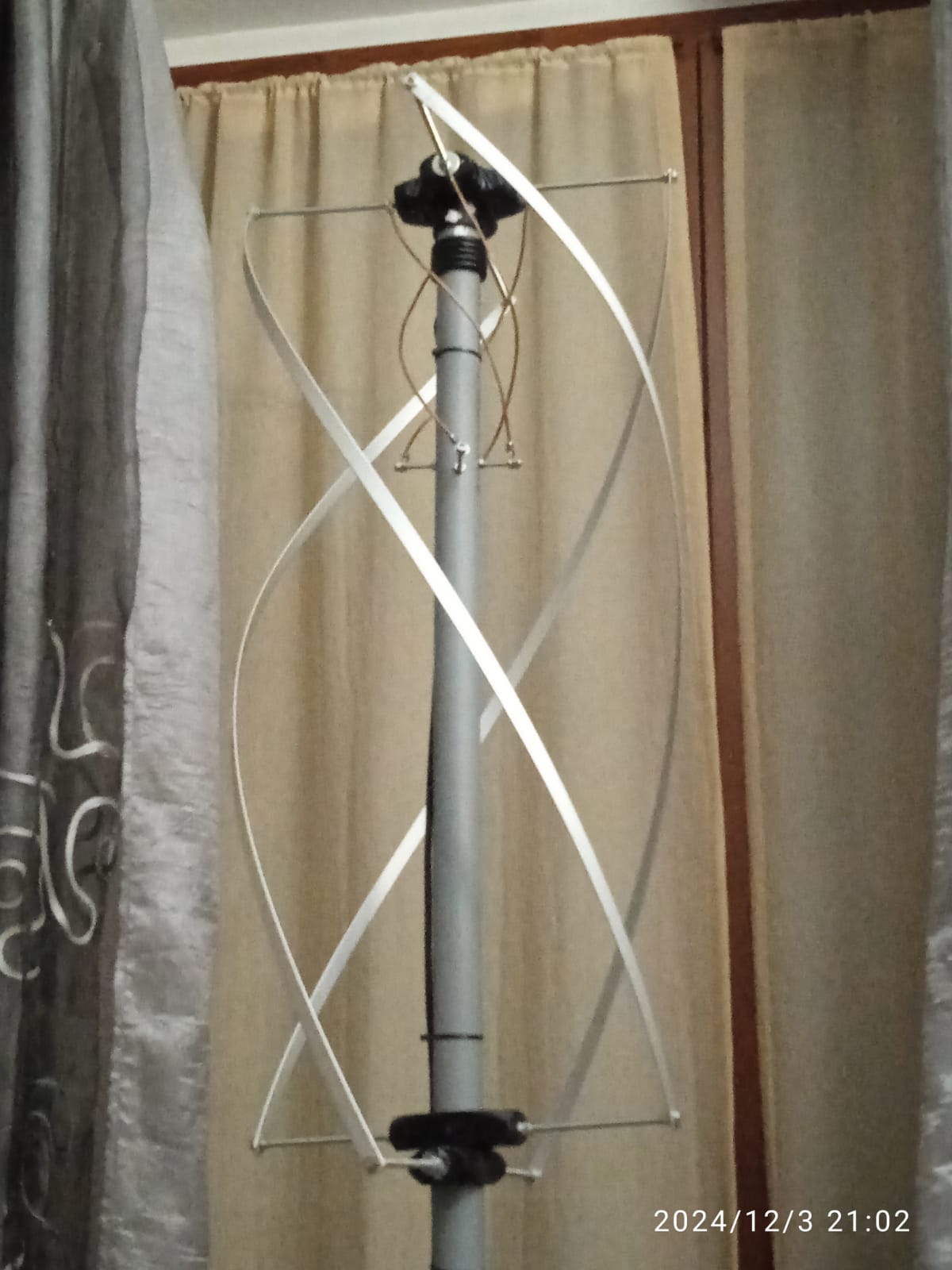

Duale Band

_______________________________________

Nuova QFH e differenza fatta con il piattino 100x20 e filo di rame il risultato ottenuto!!

Adesso ho rifatto altro sistema con la barra di rame del 0,3mm il risultato e stato positivo

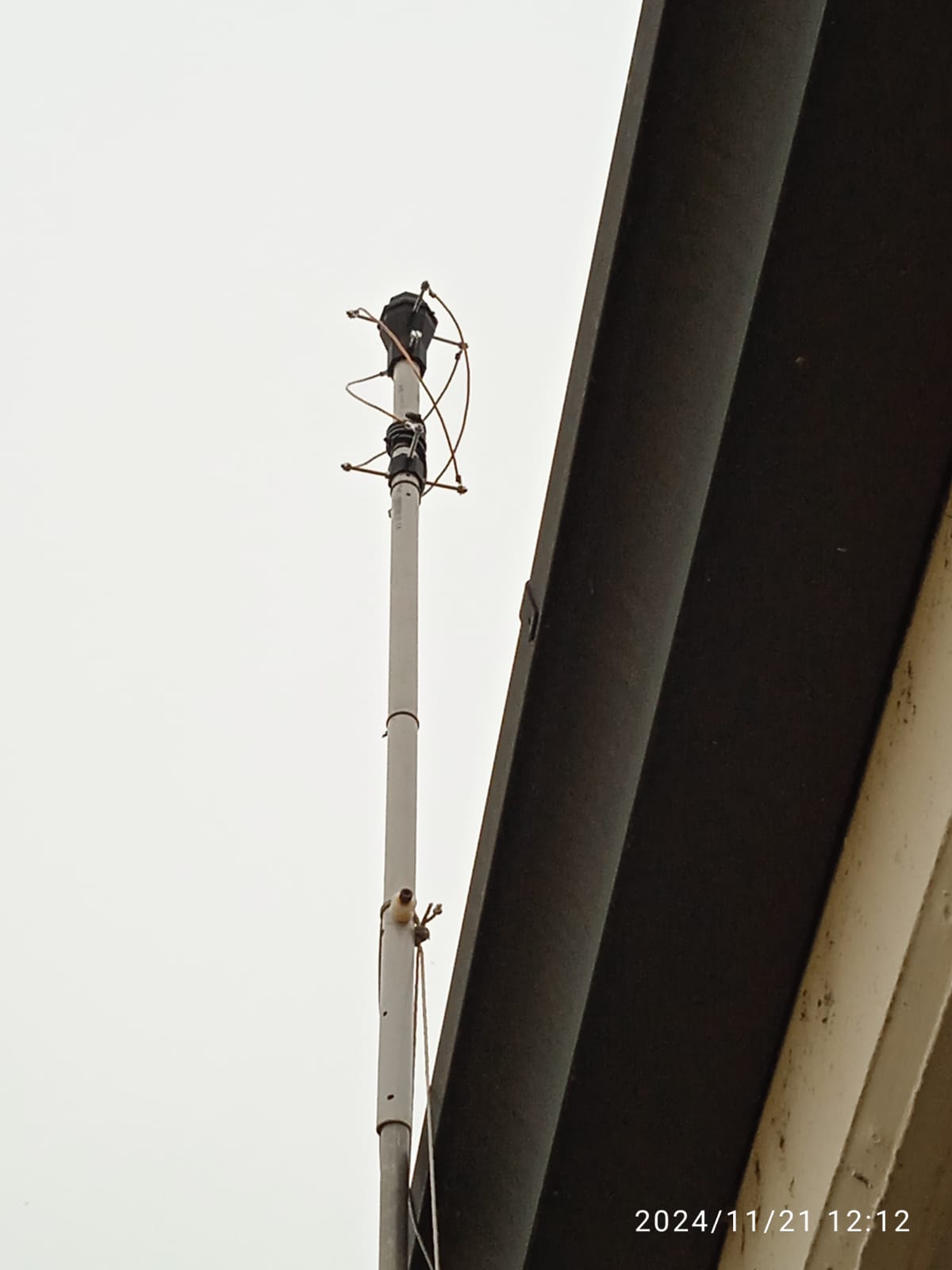

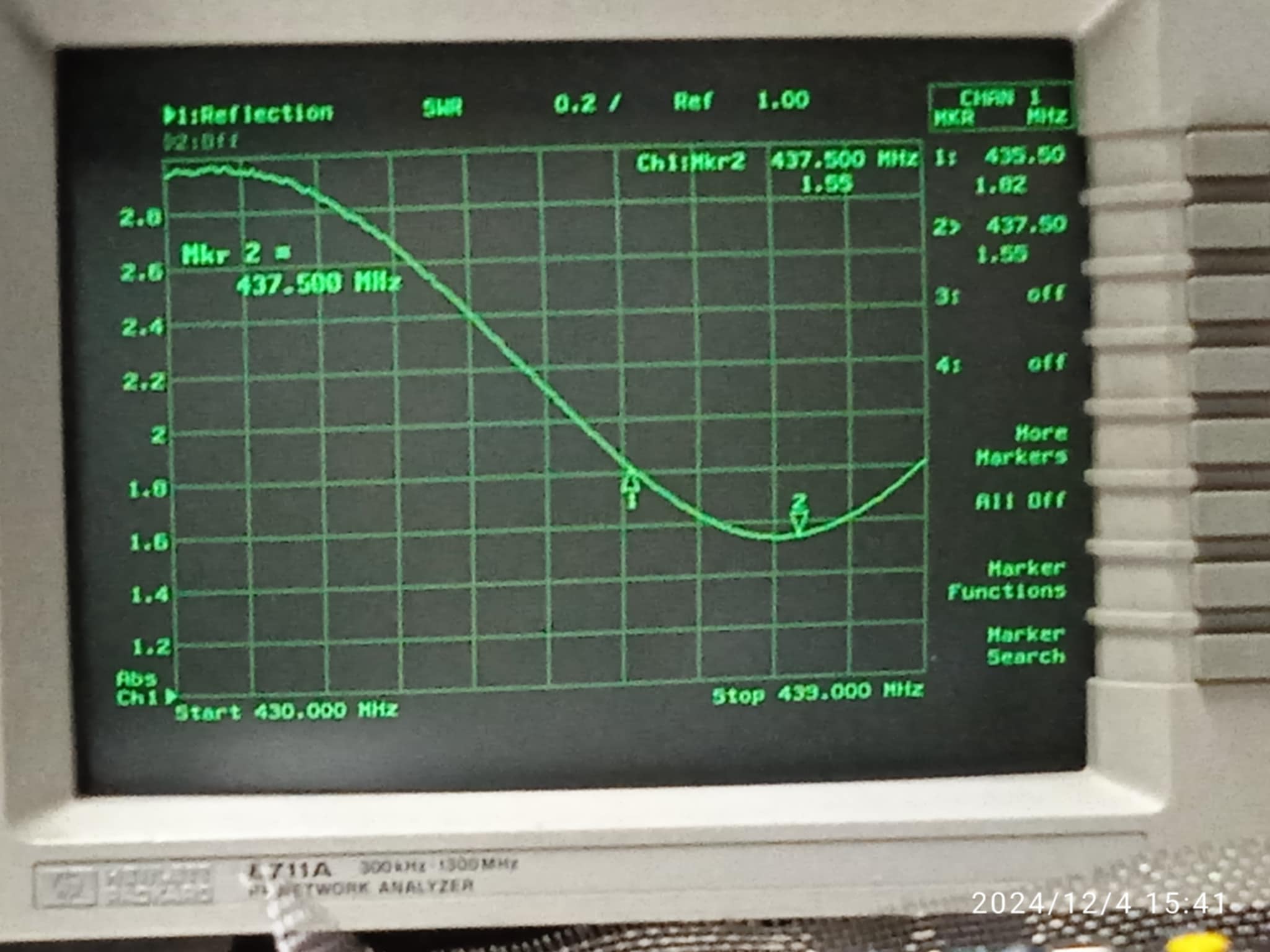

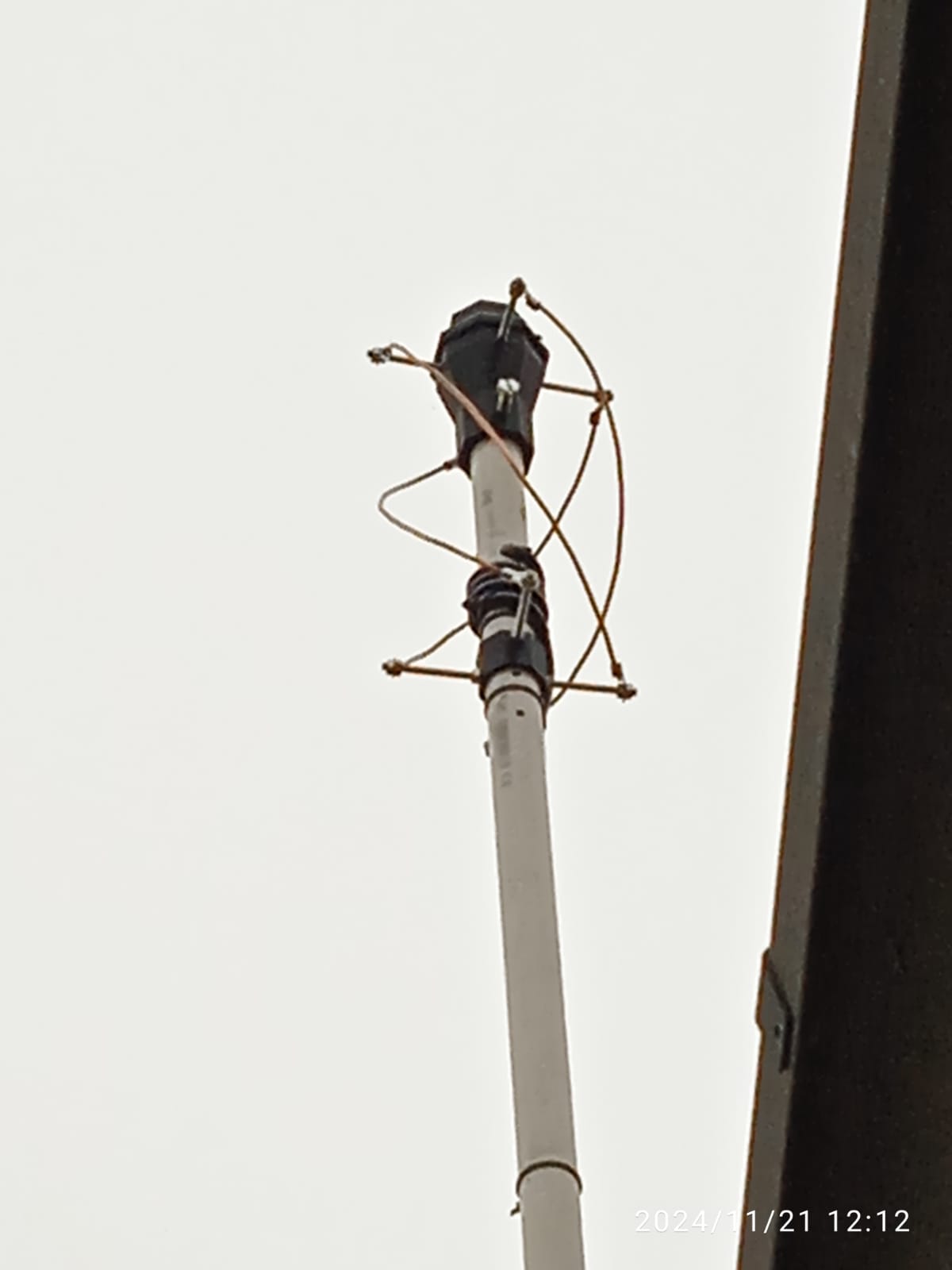

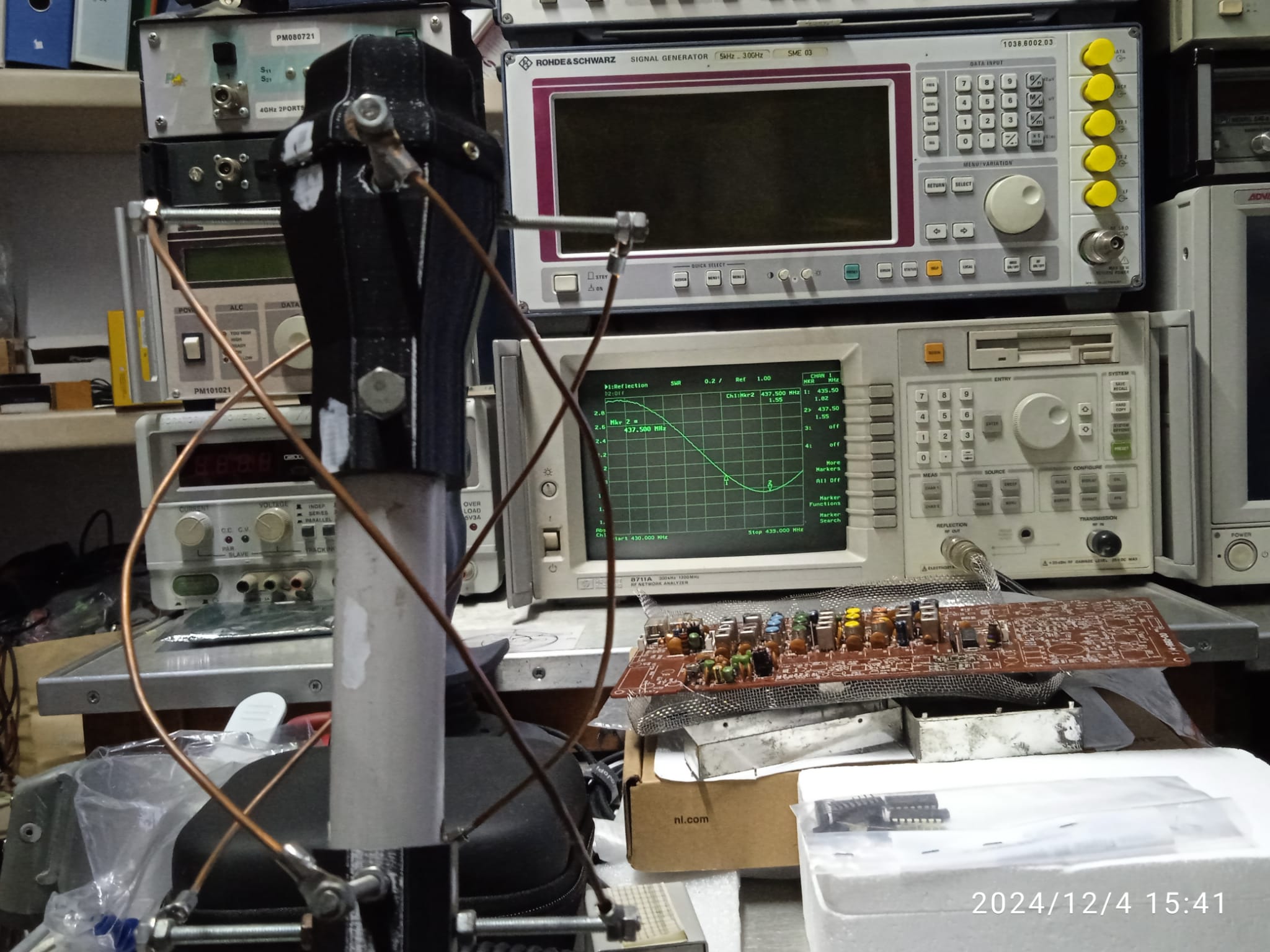

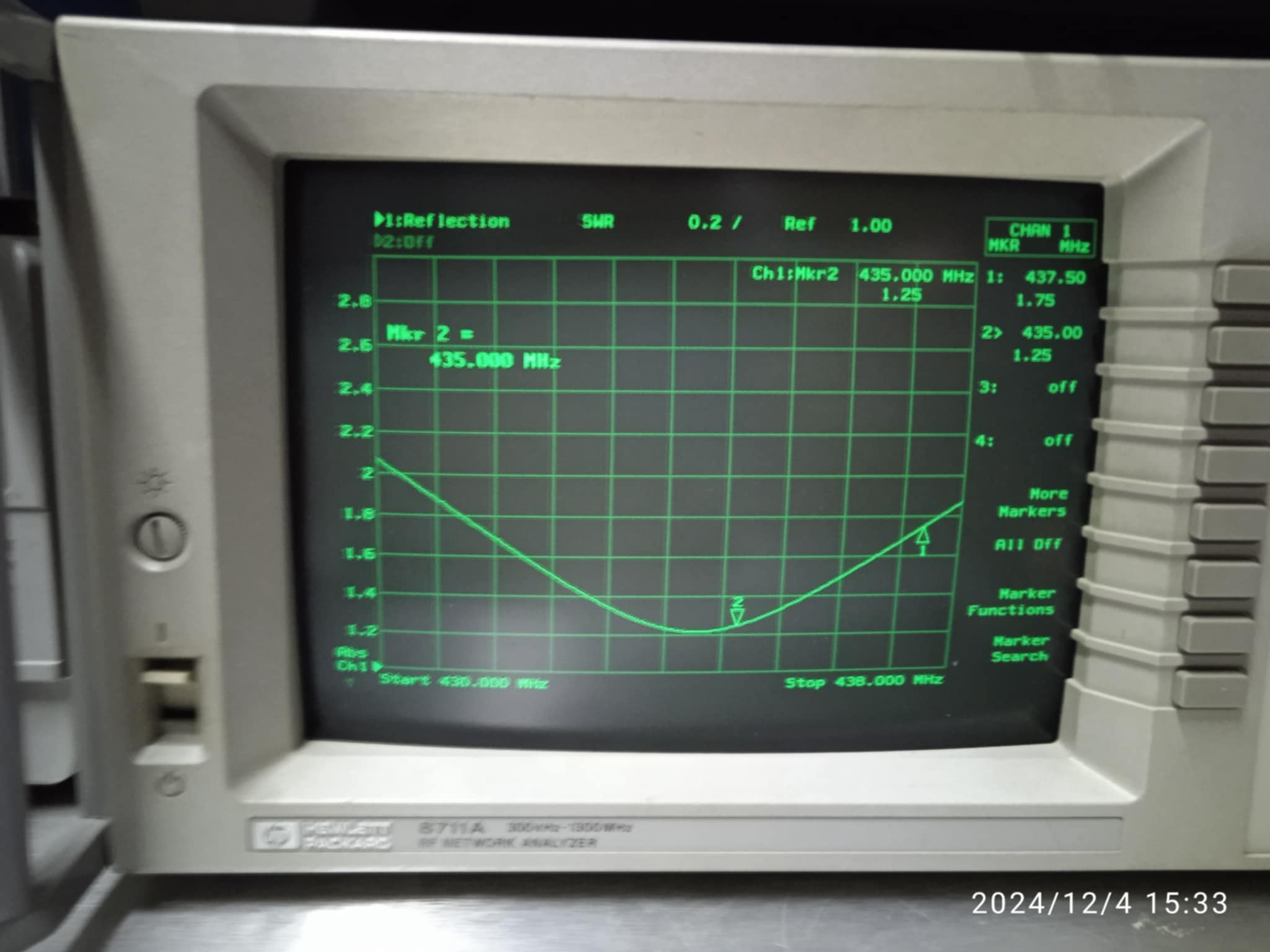

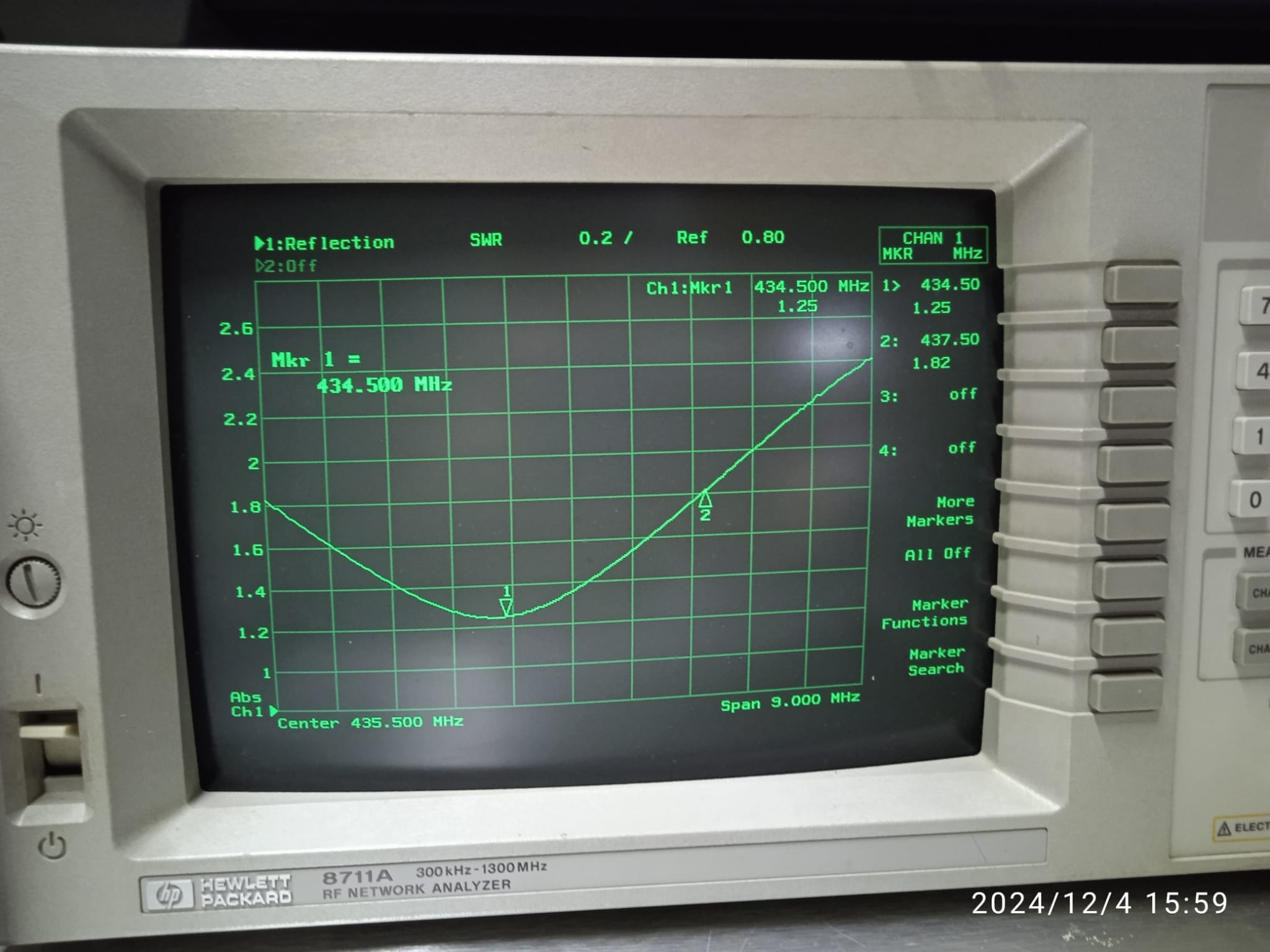

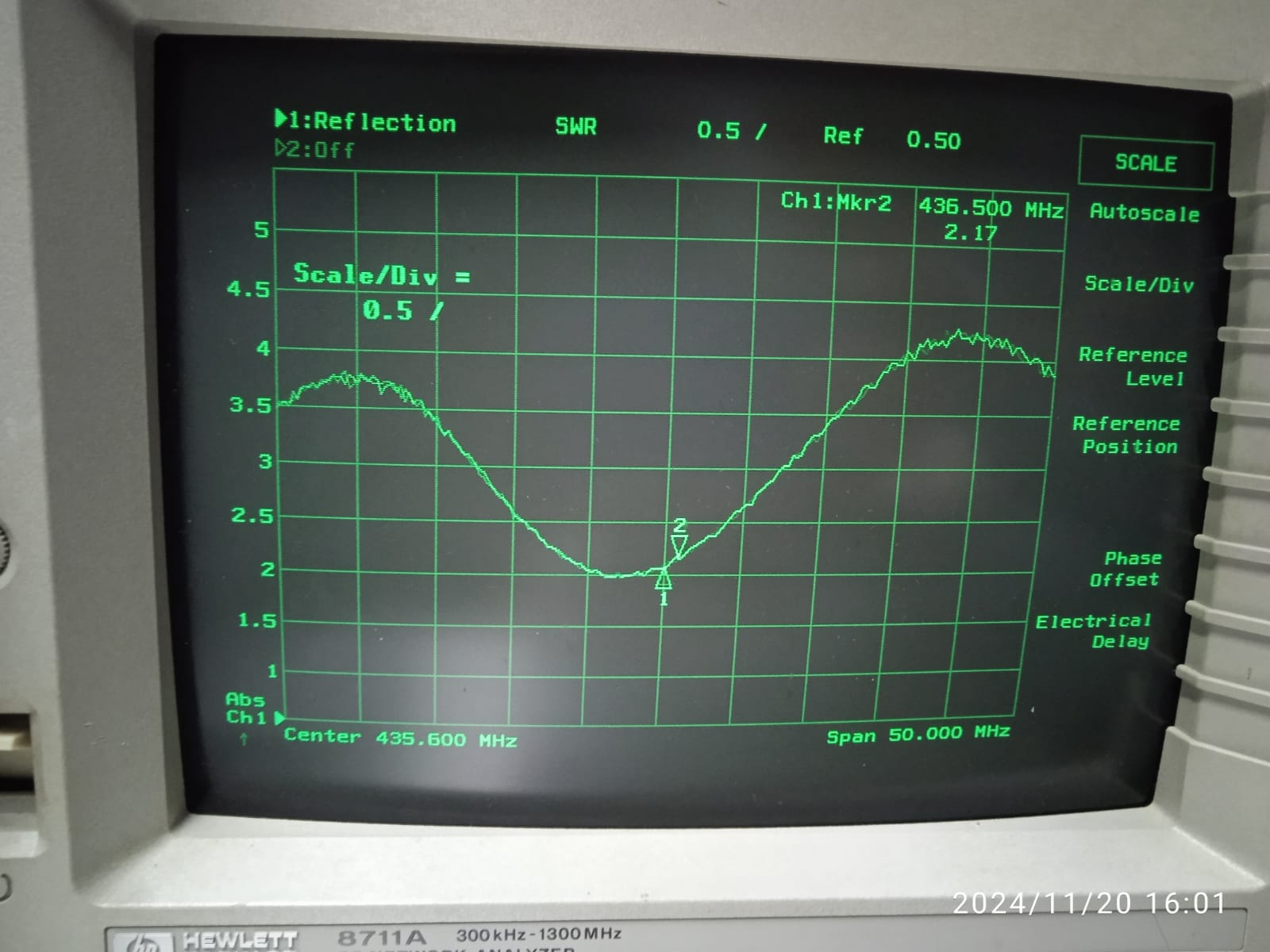

di quello con il filo di rame e stato collaudato con un generatore di antenna siamo ottenuti avere  un ROS 1,8 gi un successo ottenuto grazie al mio amico Massimo ha dato la possibilit di controllare la QFH Mini, sotto i suo strumento non ho parole avere un ROS di 1,8 gi un successo ottenuto io non devo trasmettere ma solo ricevere.

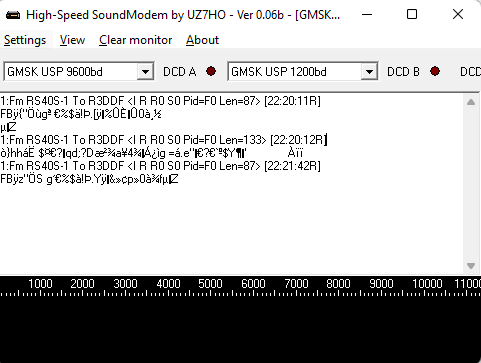

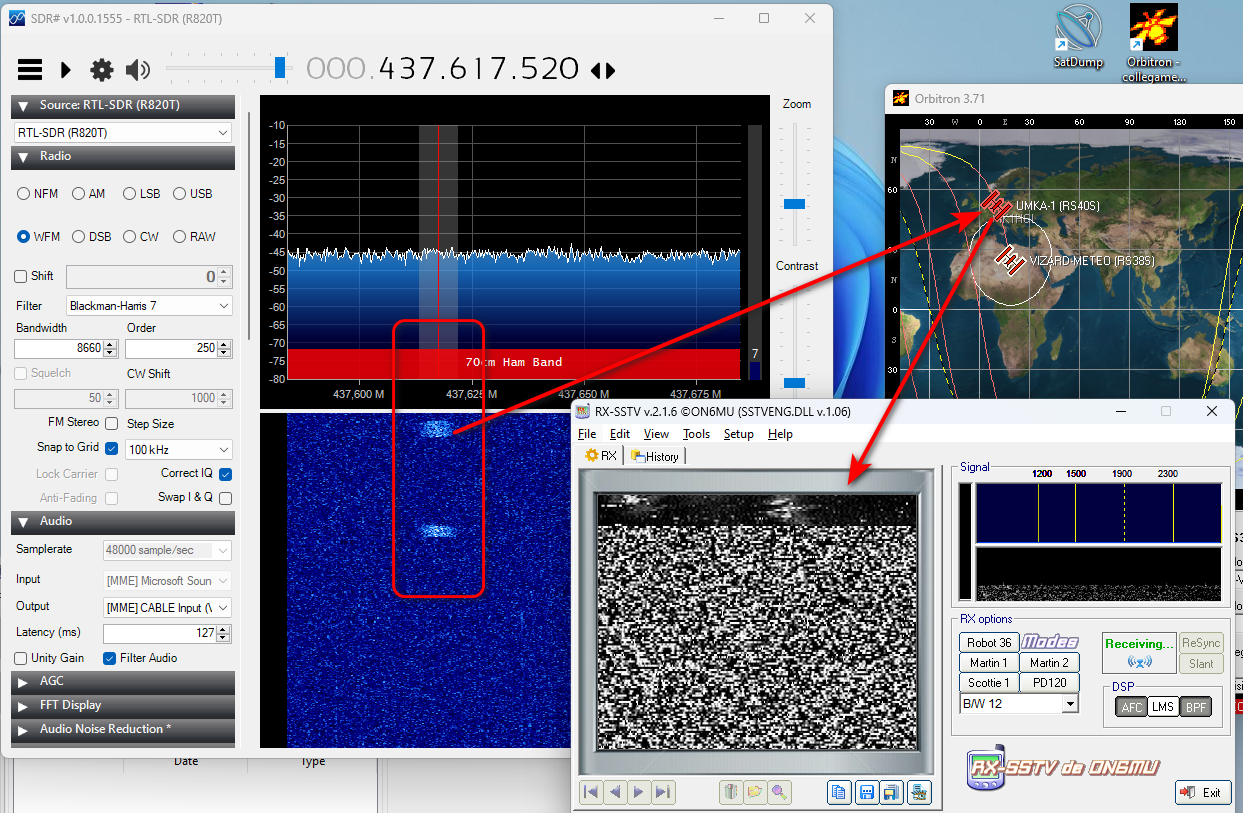

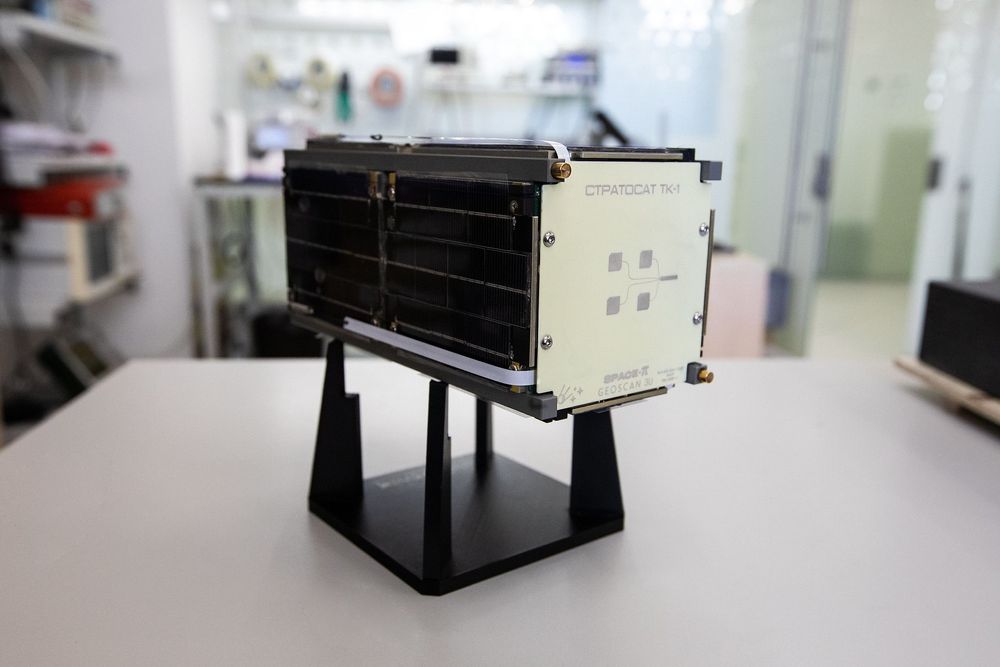

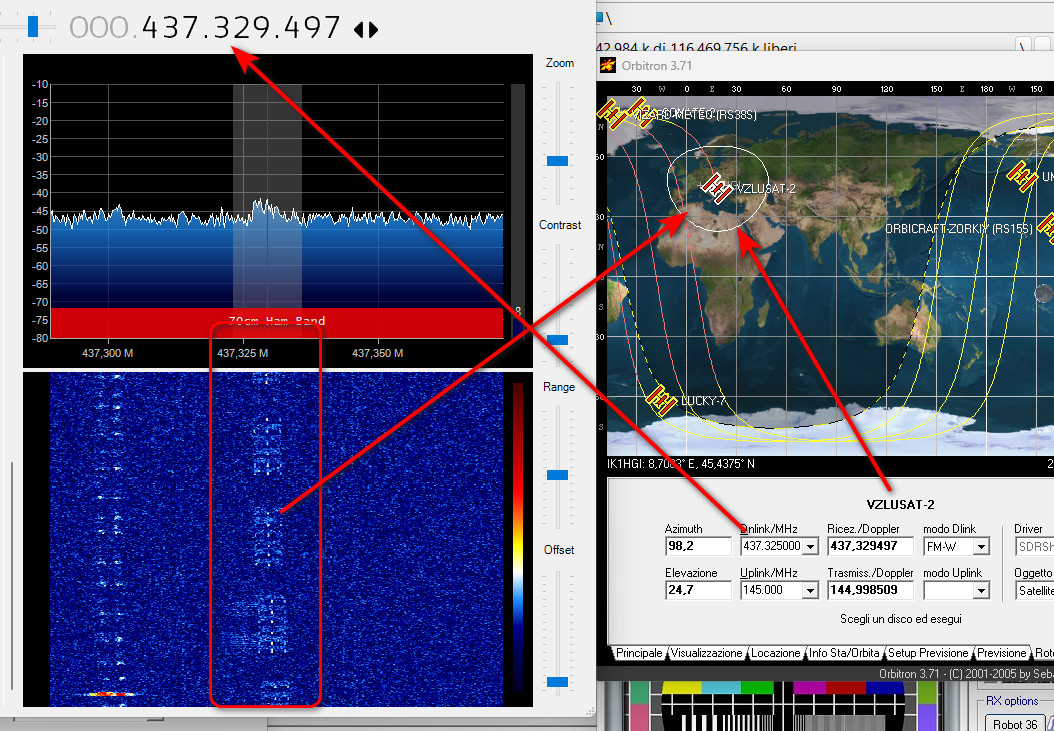

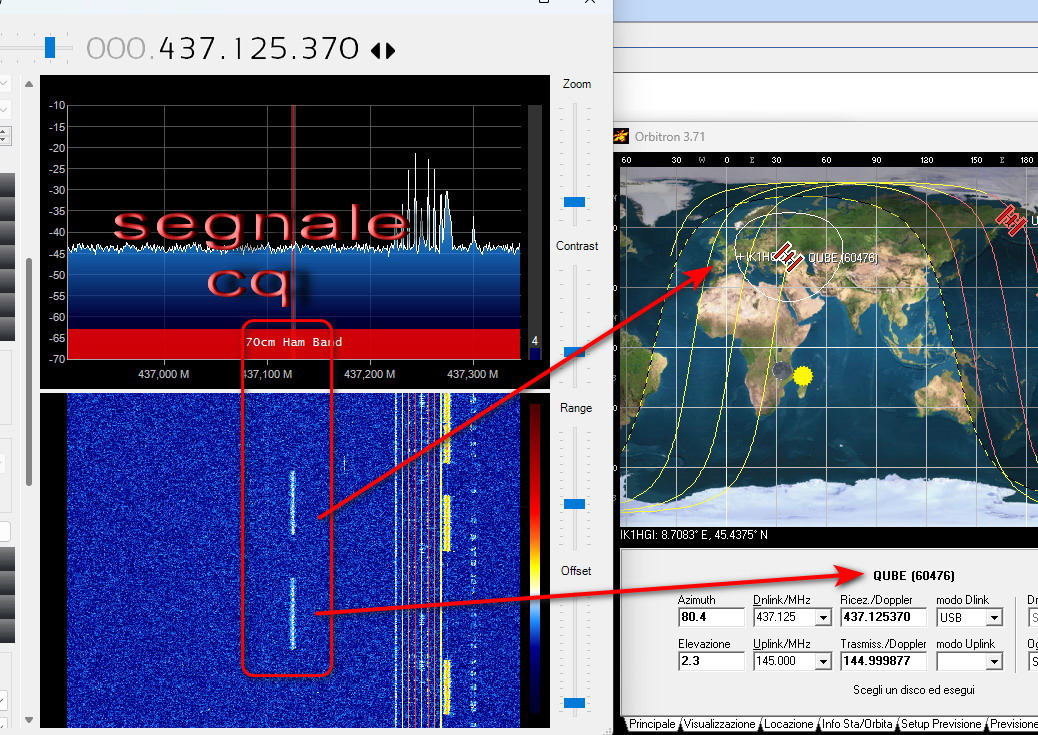

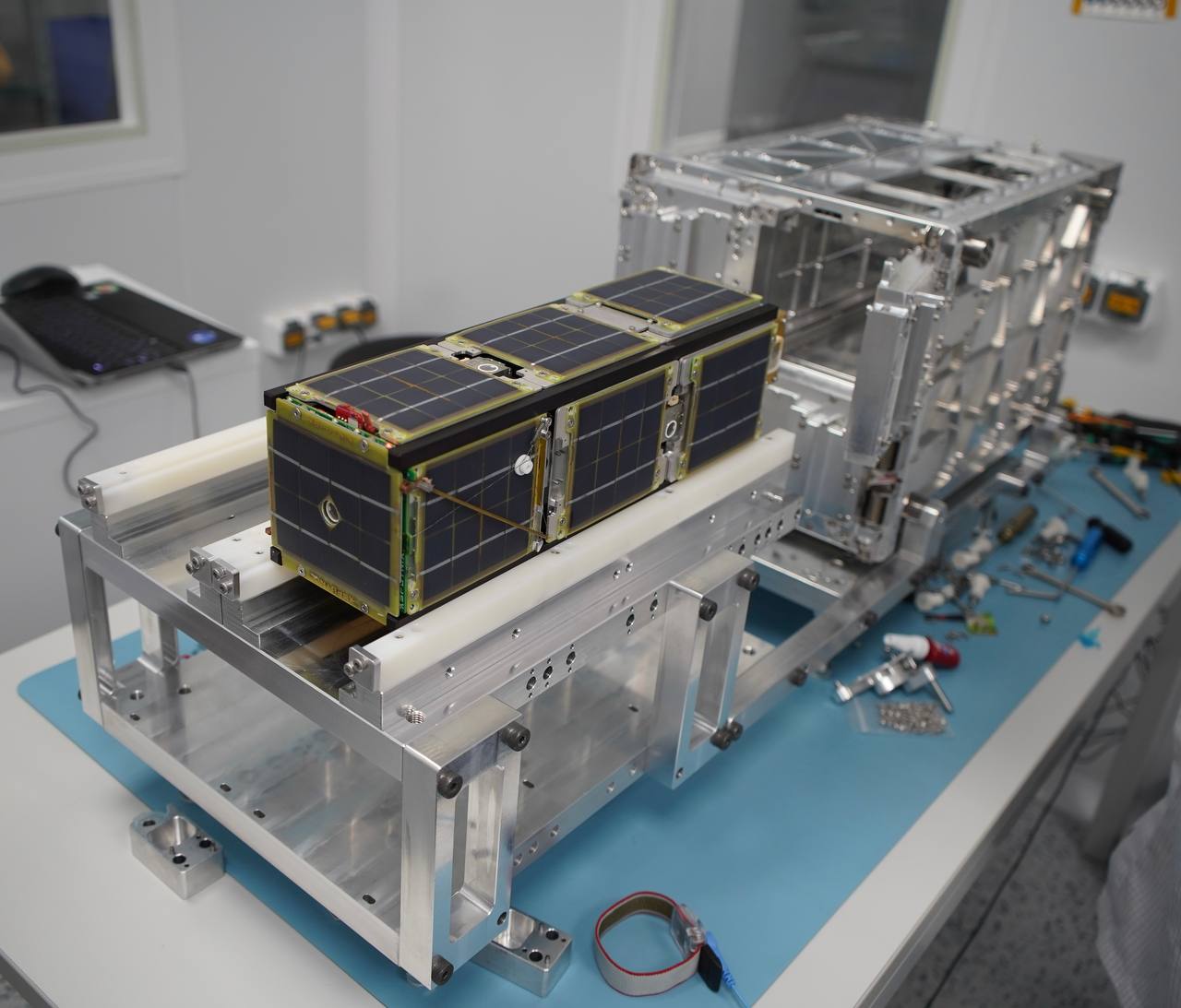

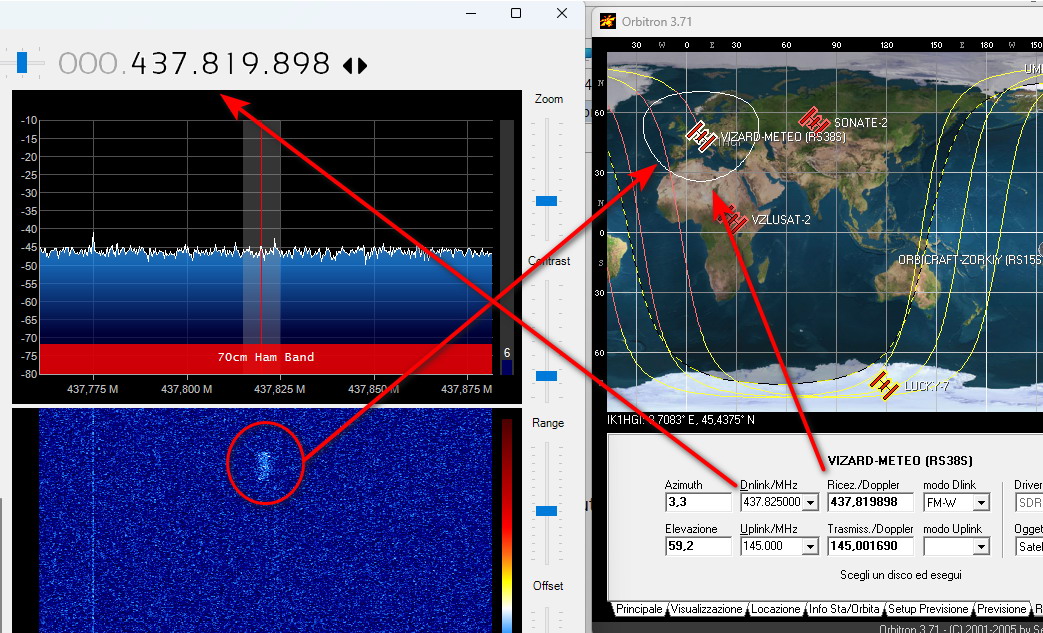

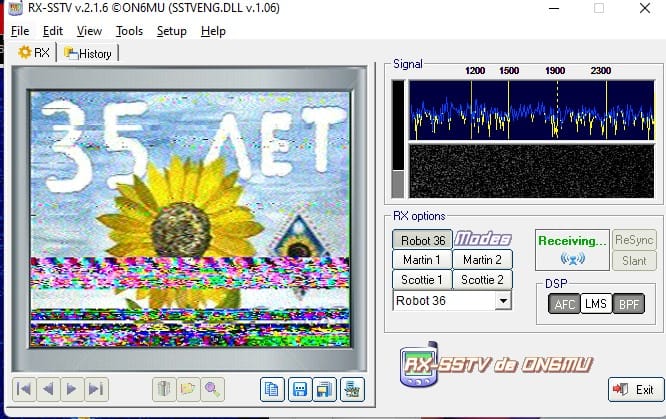

Stamattina dopo 15 giorno di prove ottenuti dei piccoli satelliti Russi oggi ho cercato di poter vedere a 404.900 MHz la sonda che parte di Cameri un piccola dimostrazione di un filmato.

da qui ho esaminato per singola banda

https://www.ea5wa.com/antenas/qfh-dual-band-ea1pa

_____________________________________________________

Dopo 1 anno fremo per poca attivit di altri hobby qui i mie collegamenti effettuati

_________________________________________________________________

https://jcoppens.com/ant/qfh.php

https://www.qsl.net/ik1hgi/dipoli.zip

https://jcoppens.com/ant/qfh.php

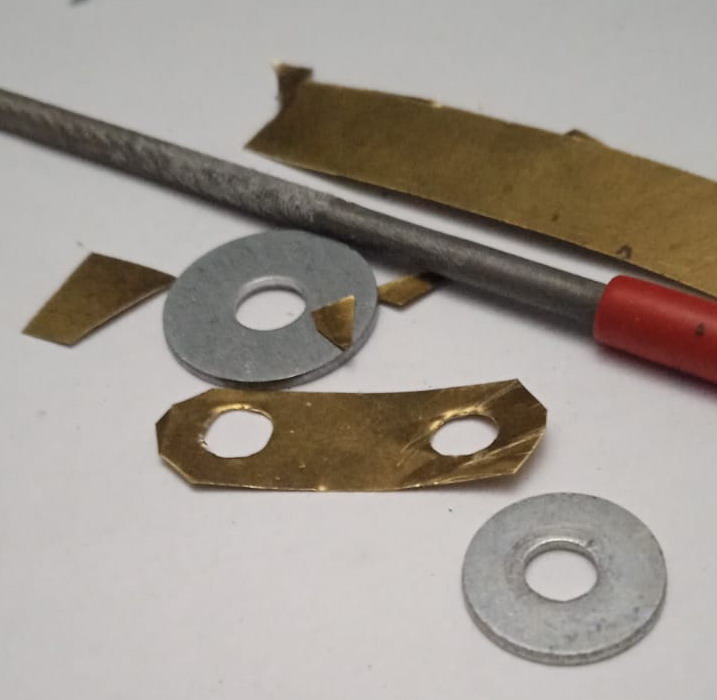

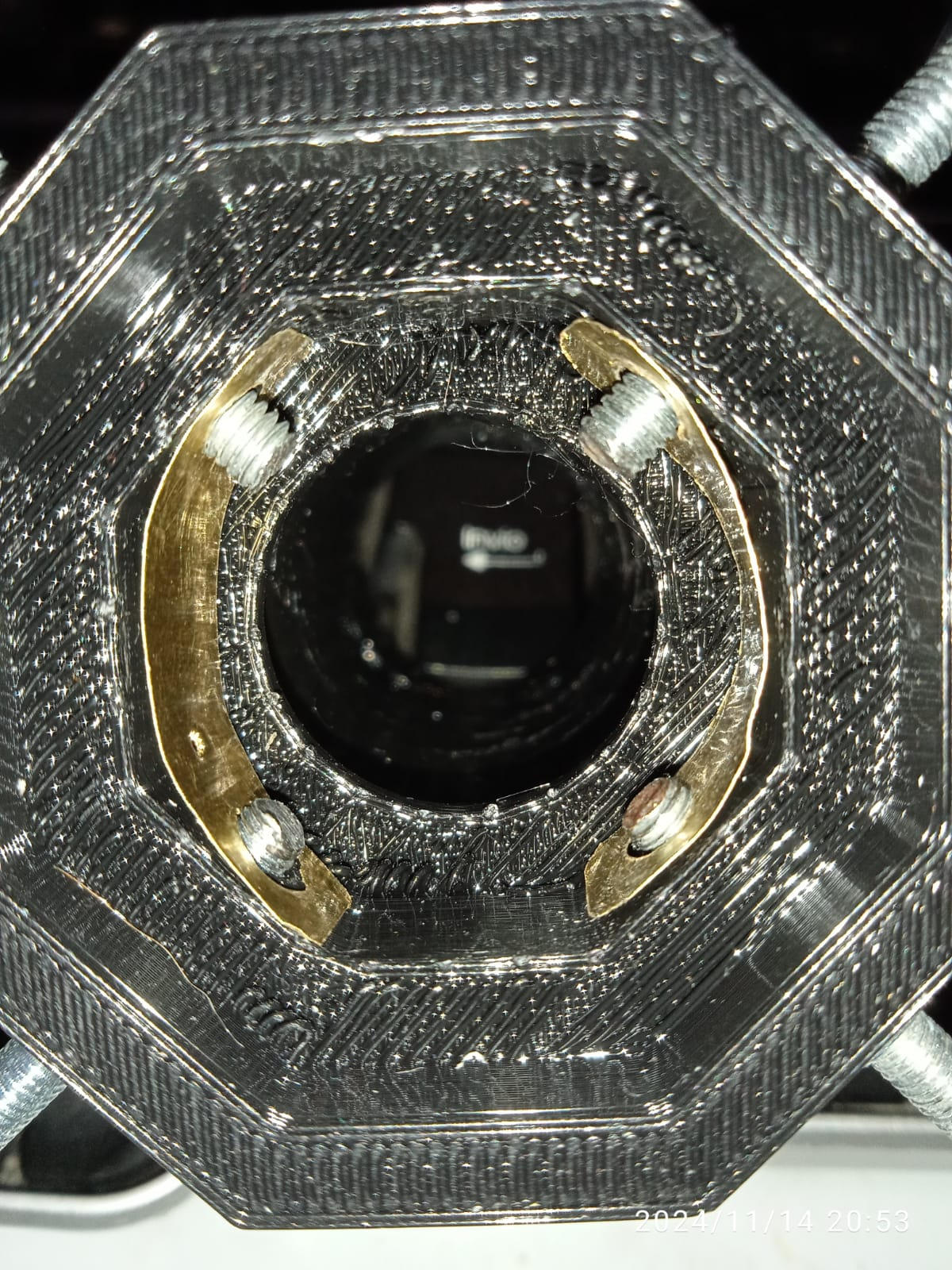

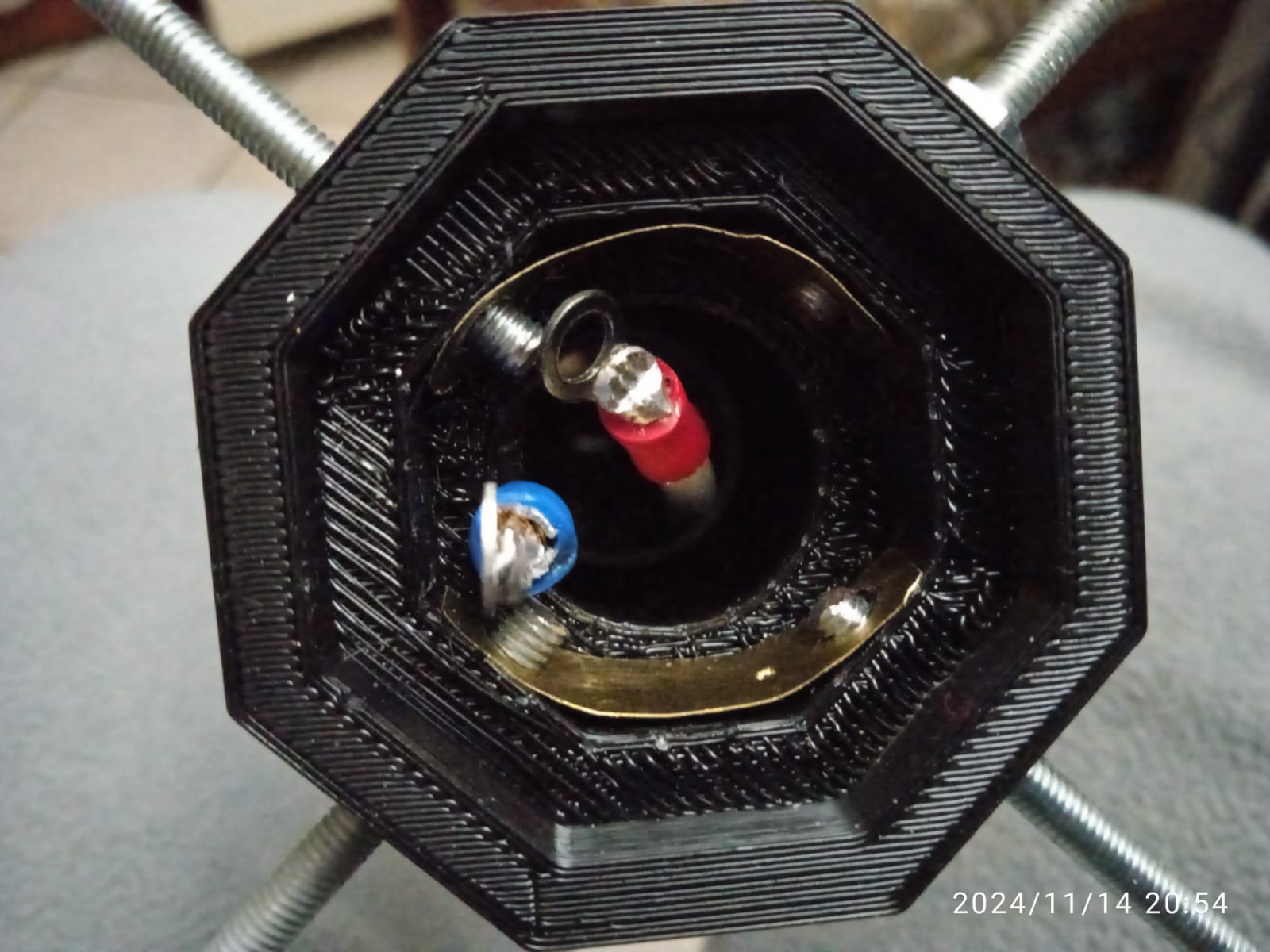

Usato lamerino per i dipoli

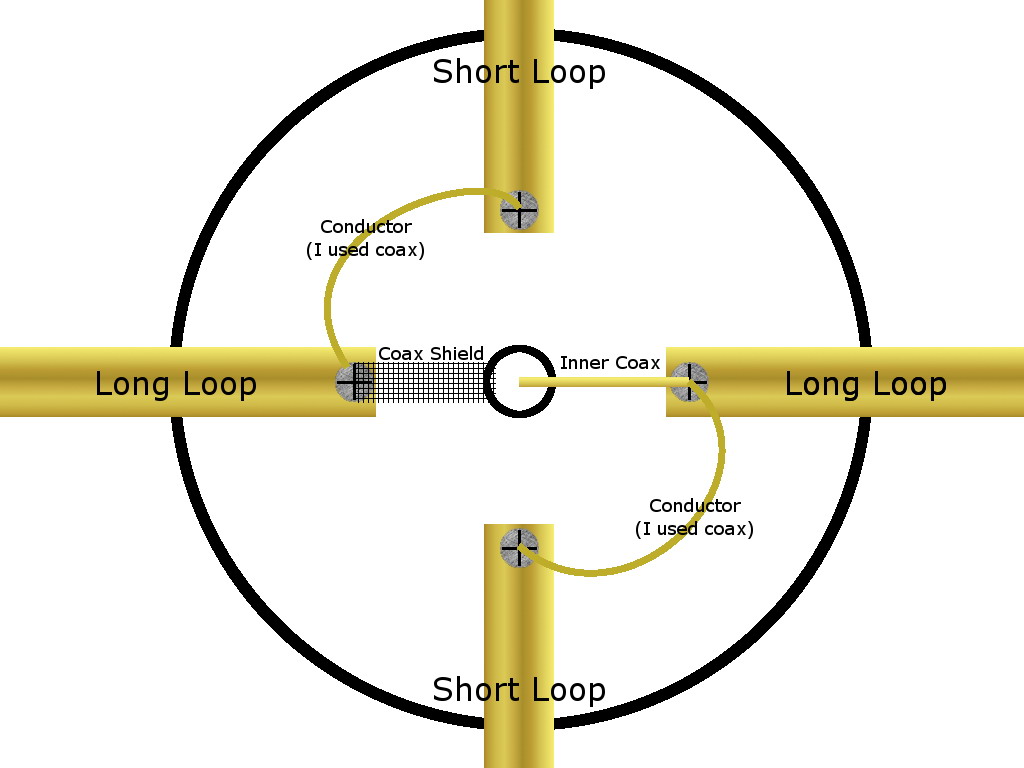

Come collegamenti vedi schema

Usato collegamenti dipoli

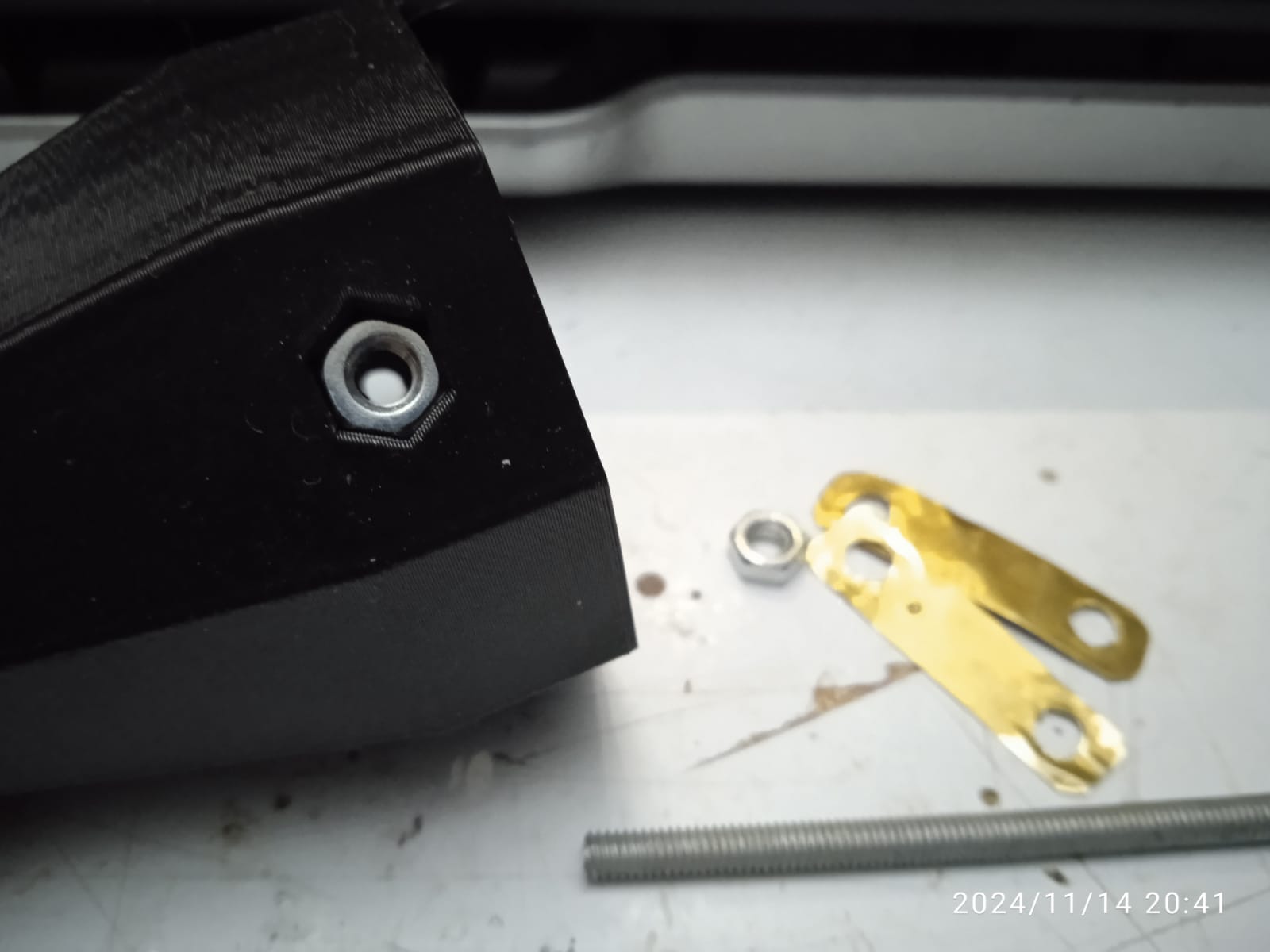

Lamerino posizione tra due dipoli

la posizione come mettere

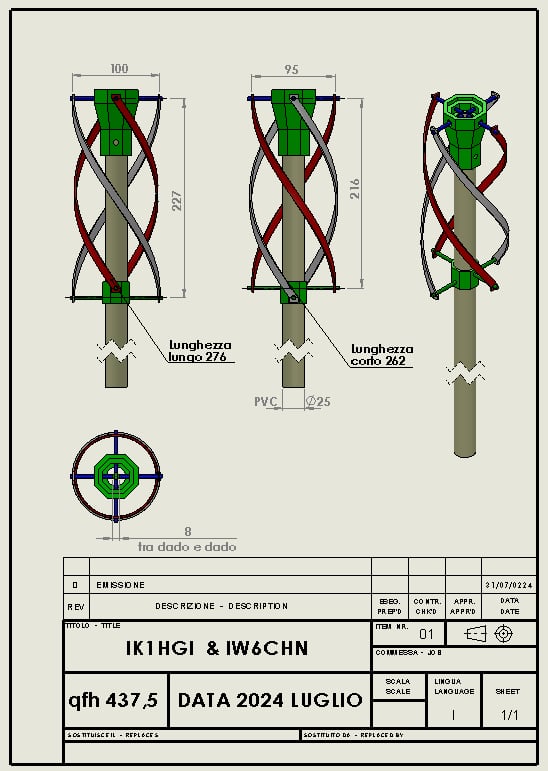

Lunghezza del braccio Lungo totale 28,5

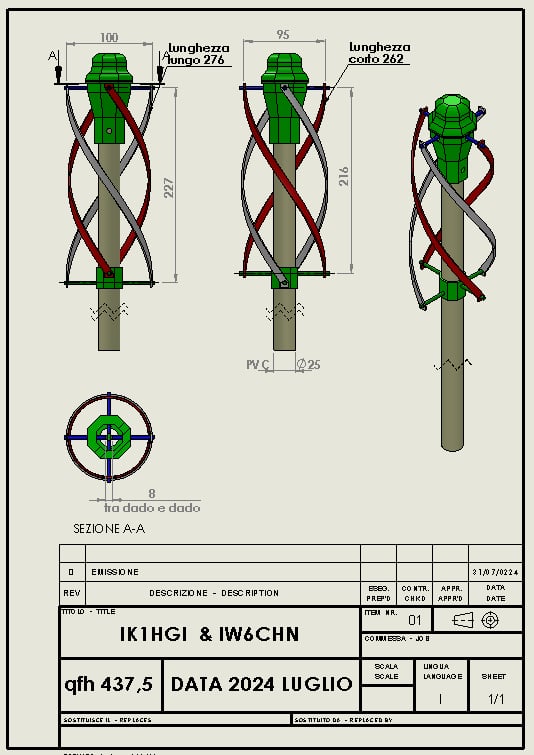

Lunghezza del braccio Corto totale 27,5

Antenna QFH per la banda 436,500 MHz

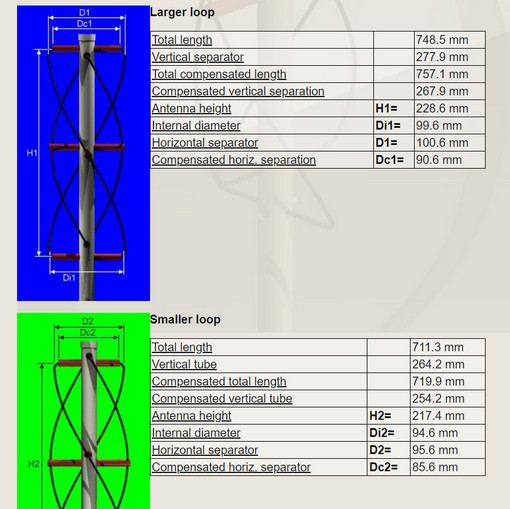

http://jcoppens.com/ant/qfh/calc.en.php

QFH modello uguale come la prima  solo adesso fatto con le barre di rame da 0,3mm la parte lunga 28,7 e la parte piccola 27,03

https://jcoppens.com/ant/qfh/calc.en.php

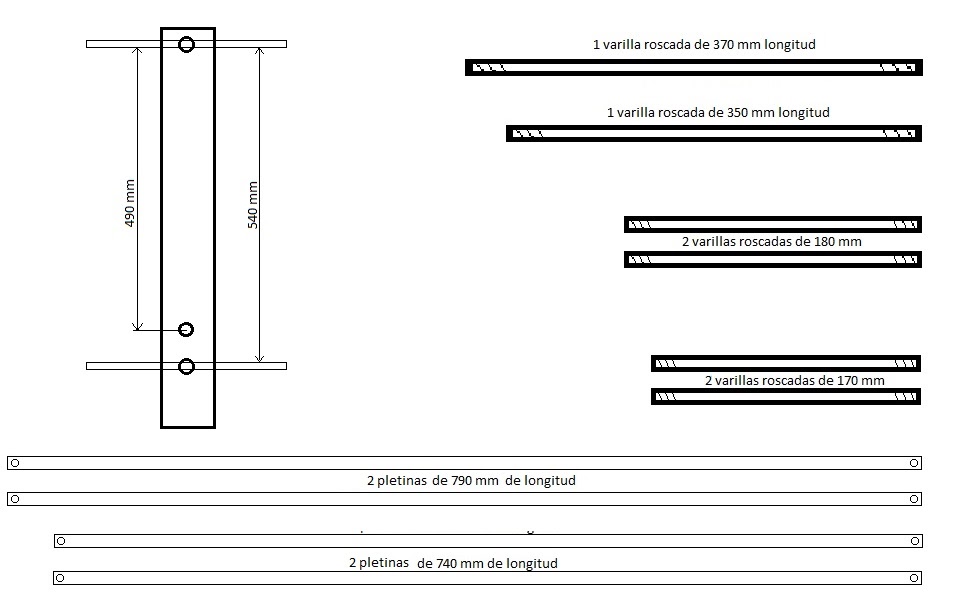

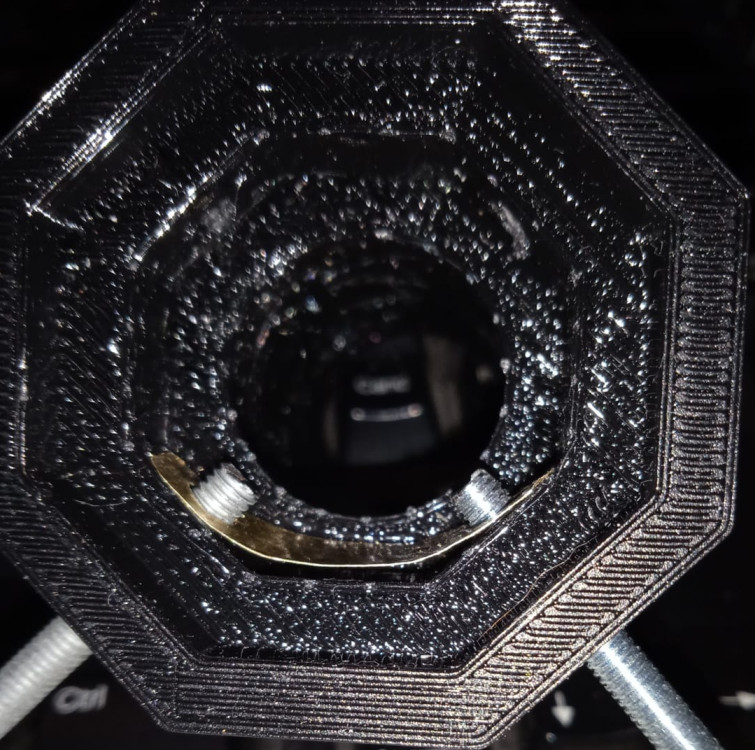

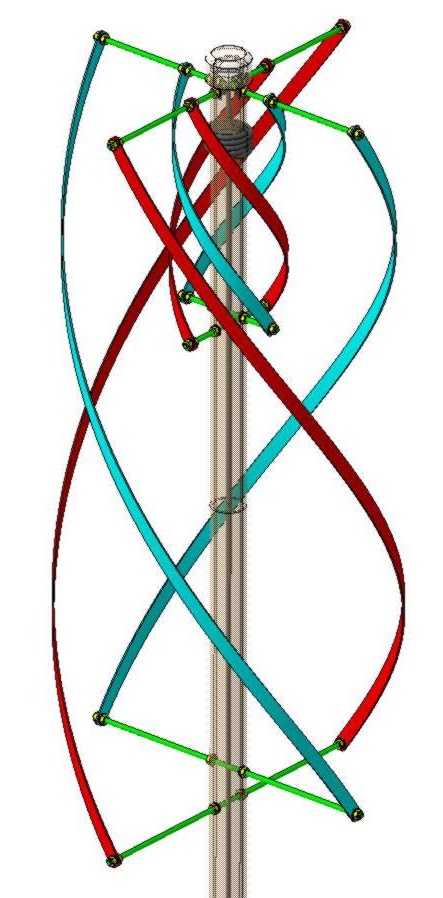

il sostegno 3D da realizzare

il massimo rendimento a 437.500

il massimo rendimento a 435.500

Questo e un sistema Bi Banda da realizzare

QFH Duale Banda

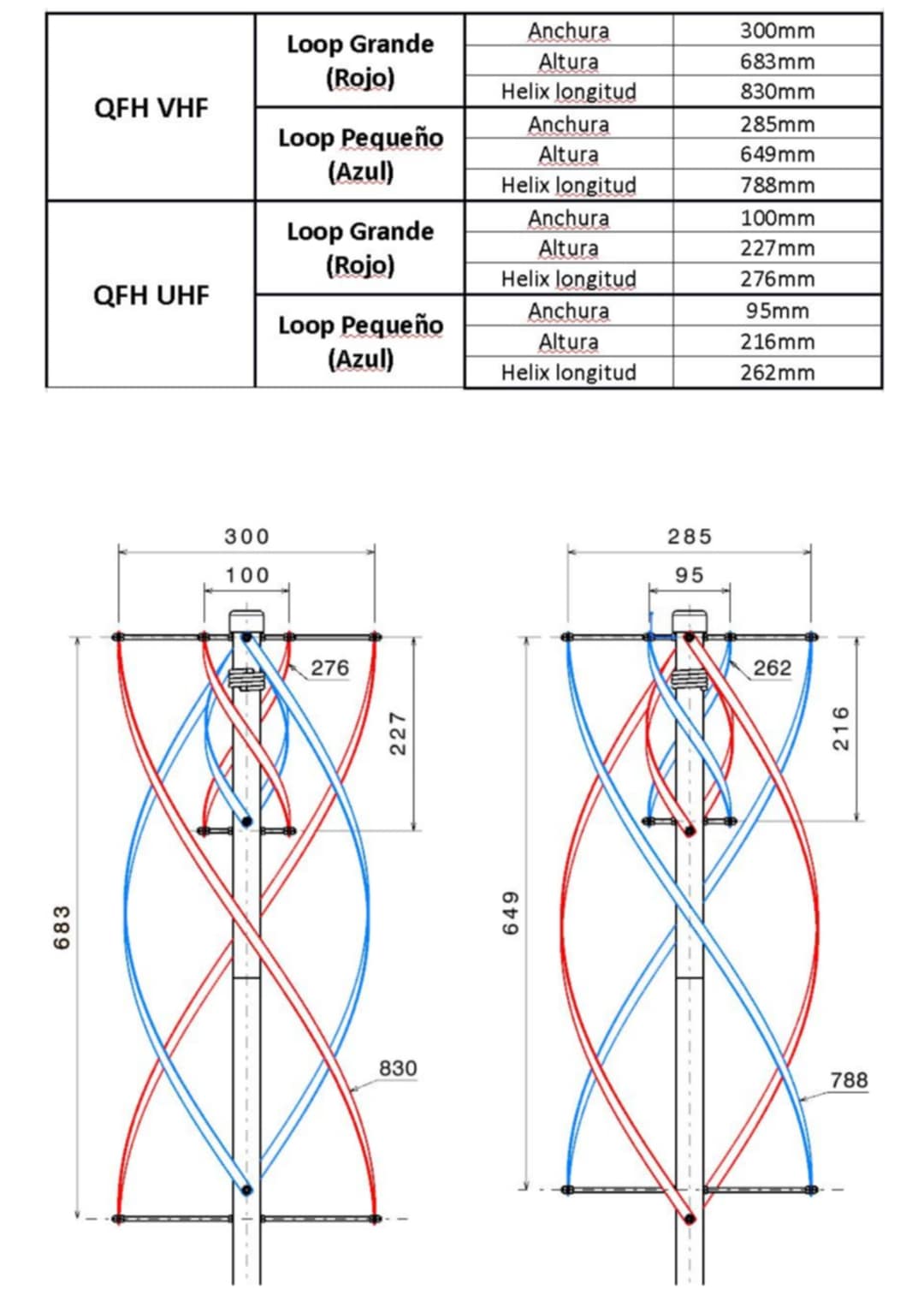

Disegno di realizzare QFH per 144/145 VHF

il massimo rendimento a 434.500

il massimo rendimento a 437.500

L'amico Salva EA1PA

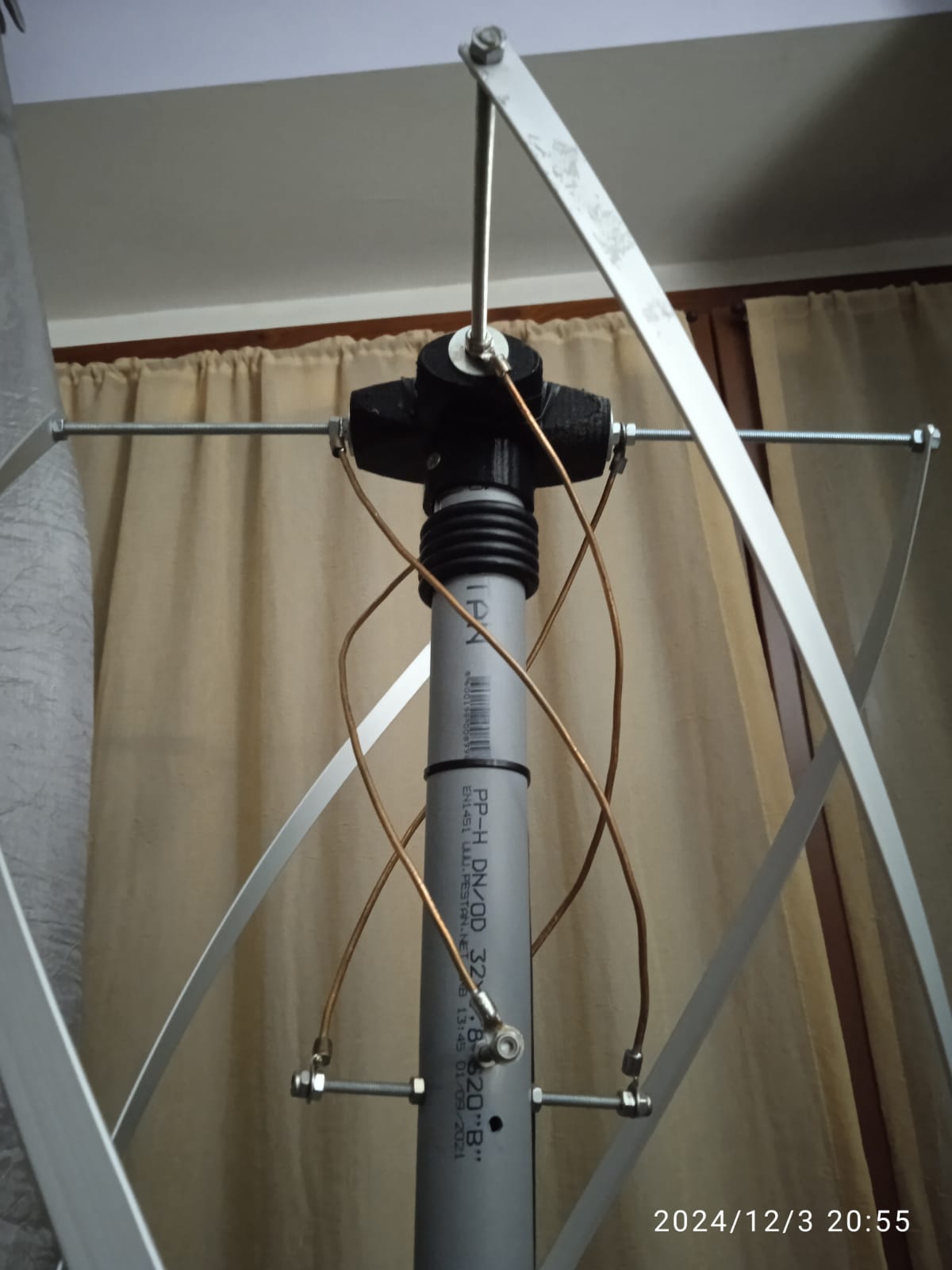

L'amico Salva EA1PA presenta il seguente articolo per proporre, descrivere e commentare la sua esperienza con una nuova antenna omnidirezionale Duale Band alternativa tipo QFH ( quadri filare elicoidale ). Questo tipo di antenna gi stata oggetto di studio in precedenti articoli pubblicati e ora punta a dare una svolta ulteriore per presentare una variante con caratteristiche migliorate, o almeno un po' diverse, che possano risultare interessanti per determinate installazioni. Personalmente l'ho installato nella mia stazione Satnogs e, sebbene le prestazioni siano leggermente inferiori rispetto alle versioni QFH a banda singola, una buona opzione per coloro che hanno un solo downlink e necessitano di un'antenna VHF/UHF per lavorare con i satelliti

https://www.ea5wa.com/qfh-dual-band-ea1pa
