SDR come ricevere Meteo e NOAA
IK1HGI
Le mie Antenna QFH tutte sperimentate no problema
|
|
Primo sperimento
e prima immagine ricevuto dal Meteor MN2-3
Russo 13 Agosto 2024 alle 08:48 UTC Una descrizione di come ricevere il Meteor Russo con il programma MeteorGIS, Chiavetta RTL-SDR, programma scaricare MeteorGIS https://leshamilton.co.uk/MeteorGIS.htm il manuale MeteorGIS stesso link, compattare il programma e inserire sulla c:\ andare nella cartella Orbitron una volta lanciato, in basso ha destra una icona driver SDRSharp affianco clic e aspetta qualche secondo si attiva SDRSharp, non eseguire nulla della cartella MeteorGIS solo Orbitron, a questo punto se avete una antenna QFH ho simile aspettare i Satellite Meteor MN2-3 e Noaa, potete usare con questo programma anche per Noaa il programma MeteorGIS lavora tutto automatico, per Noaa scaricare programma https://wxtoimgrestored.xyz/downloads/ Buon divertimento73 Tony ik1hgi |
https://www.youtube.com/watch?v=ejjKmGiJuU4&feature=youtu.be
https://sdr-es.com/construccion-antena-qfh-137/
_____________________________________________________________________________________________________________________
Come realizzare una Antenna QFH
|
Nuova QFH Esistono diversi Modelli in costruzioni La mia prima Antenna QFH realizzata Marzo 2023 in seguito ho realizzate altre Tre, li sto usando assecondo la posizione del NOAA da Sud verso Nord ho viceversa. Ho realizzata e la prima QFH come si vedere la foto la consiglio, di vedere capire come avviene la lavorazione del mio modo di fare, con attenzione leggere schema dell'autore come verr eseguita, la mia lavorazione nel mio modo di lavoro, anche qualcuno possa avere idei diversi buona lavoro.. Consiglio come schema PDF, la lunghezza del dipolo 36,4 e 35,6 vengono calcolate anche la curva la distanza tra i dipoli 2 cm
La foto laterale non capivo se
risuonava in Frequenza, ho
avuto un aiuto del mio carissimo amico Massimo, con il suo strumenti
professionale per calibratura, ho avuto
gran successo non un rapporto del ROS basso non immaginavo di avere
avuto un gran successo, grazie
a Massimo IK1IZB mi ha dato la possibilit di poter analizzare e
vedere il segnale dell'antenna QFH il
Ros 0,01
non credevo hai miei occhi cosi basso il rapporto utilizzando lo
strumento da lui della sua professionalit L'antenna composta da (10) pezzi separati alluminio. Ecco cosa ho fatto quando lavoravo sui pezzi da 812 mm, li taglierei forse 10-20 mm pi lunghi, pezzi pi lunghi (2) 812 mm (2) 758 mm (1) 374 mm (1) 356 mm (2) 182 mm (2) 178 mm Innanzitutto, tieni presente che la parte superiore dell'antenna riceve i pezzi diritti da 178 mm e 182 mm. Entrambi 178mm i pezzi sono opposti l'uno all'altro ed entrambi i pezzi da 182 mm sono opposti. Nella parte inferiore dell'antenna, i fori inferiori ottengono il pezzo da 374 mm e i fori che sono 24 mm sopra ottengono il pezzo da 356 mm. IL I pezzi da 182 mm e 374 mm sono paralleli tra loro. I pezzi da 178 mm e 356 mm sono paralleli l'un l'altro. Assemblarli nei rispettivi fori.
Ho preso un pezzo di
cartone, uno spago e due matite e ho realizzato un rudimentale
bussola. Per prima cosa ho preso il raggio del pezzo da 812 mm e ho
tracciato un semicerchio sul cartone. Voi
Quindi per trovare la
curvatura prendere un cartone piegare con
attenzione il tubo attorno alla sagoma come il
|
Prima costruzione Antenna QFH
https://www.qsl.net/ik1hgi/qfh-2_hgi.htm
|
La mia antenna QFH costruzione 5 mesi ricevuto
NOAA forma 15/18 /19 composizione
Numeri passaggi: 4 Poker stasera
|
|
|
|
|
QFH per 2 metri VHF
IK1HGI una storia una QFH VHFQFH VHF 2 METRI 26 Dicembre 2024 Era da un anno che dovevo fabbricare questa QFH per la banda VHF per 2 metri, non trovavo come avere i disegni come l'anno realizzata ho fatto dei calcoli con il solito programma in passato avevo sperimentato, ho ultimato la versione definitiva con stesso stile della a QFH dei 137MHz lo modificata per VHF 2 metri ho usato la stesso piattina di alluminio 100x20 mm, ora funziona per versione dei VHF. Vedete le foto in lato sotto grande e lunga 53x48 cm, come si presenta quindi questa mia realizzazione fatta rx.jpgrx.jpgrx.jpgrx.jpgper coloro che vorrebbero realizzare un'antenna si compatta per la banda VHF ottima usato PVC del 32 cm diametro e le barre filettate da 0.4cm, se ok scrive tutto su ik1hgi. Se volete intanto comprendere la costruzione della QFH visitate la mia pagina al seguente link, osservando la versione per i 2 metri ha lo stesso procedimento di montaggio della versione per i 137 mhz. A questo
punto devo sempre ringraziale l'autore del progetto mi ha stinto come fare. https://www.qsl.net/ik1hgi/qfh-2metri.htm
|

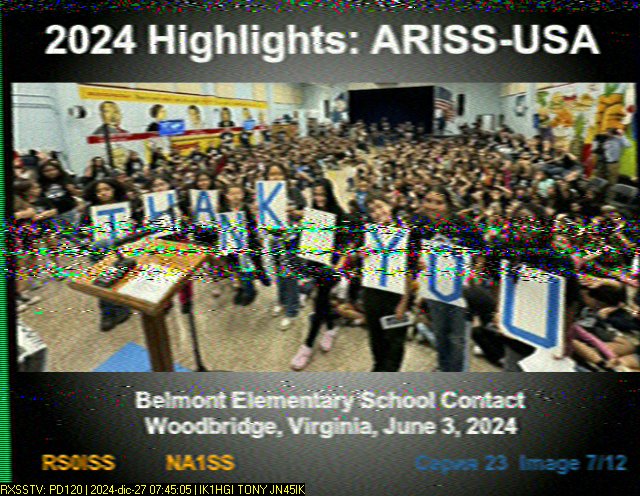

Ho cercato di capire se funzionava di vedere a 145.800 MHz se ricevevo la ISS fatte prove anche sui 144.800 la APRS sentivo un bel suono, arriva la ISS ricevuto con la chiavetta RTL-SDR una piccola dimostrazione ricevuto il primo contatto prova test
https://www.qsl.net/ik1hgi/qfh-2metri.htm
|
QFH MINI
IK1HGI una storia una QFH MINIModificata QFH 70cm
1
Novembre 2024 Era da un anno che dovevo fabbricare questa QFH
per la banda UHF 70cm, in passato gi avevo sperimentato con il filo di
rame. Oggi, dopo la sperimentazione, ho ultimato la versione definitiva
che ha lo stesso stile della mia QFH auto costruita per i 137MHz con la
piattina in alluminio. Questa versione per i UHF 70cm che vedete nelle
foto grande 23 x 10 cm. Ho realizzato il filmato per coloro che
vogliono capire come piegare i braccetti e costruire la struttura che si
pu preparare interamente a mano. Vi presento quindi questa mia
realizzazione fatta per coloro che vorrebbero realizzare un'antenna
compatta per la banda UHF 70 cm. Ho utilizzato PVC del 25cm diametro e
le barre filettate da 0.4cm pi avanti scriver tutto su ik1hgi. Se
volete intanto comprendere la costruzione della QFH visitate la mia
pagina al seguente link, osservando la versione per i 137 MHz che ha lo
stesso procedimento di montaggio della versione per i UHF 70cm. https://www.qsl.net/ik1hgi/qfh-mini_hgi.htm
|
Ho cercato di capire se funzionava di vedere a 404.900 MHz se ascoltavo la sonda parte alla 12.00 da Cameri una piccola dimostrazione
https://www.qsl.net/ik1hgi/qfh-mini_hgi.htm
|

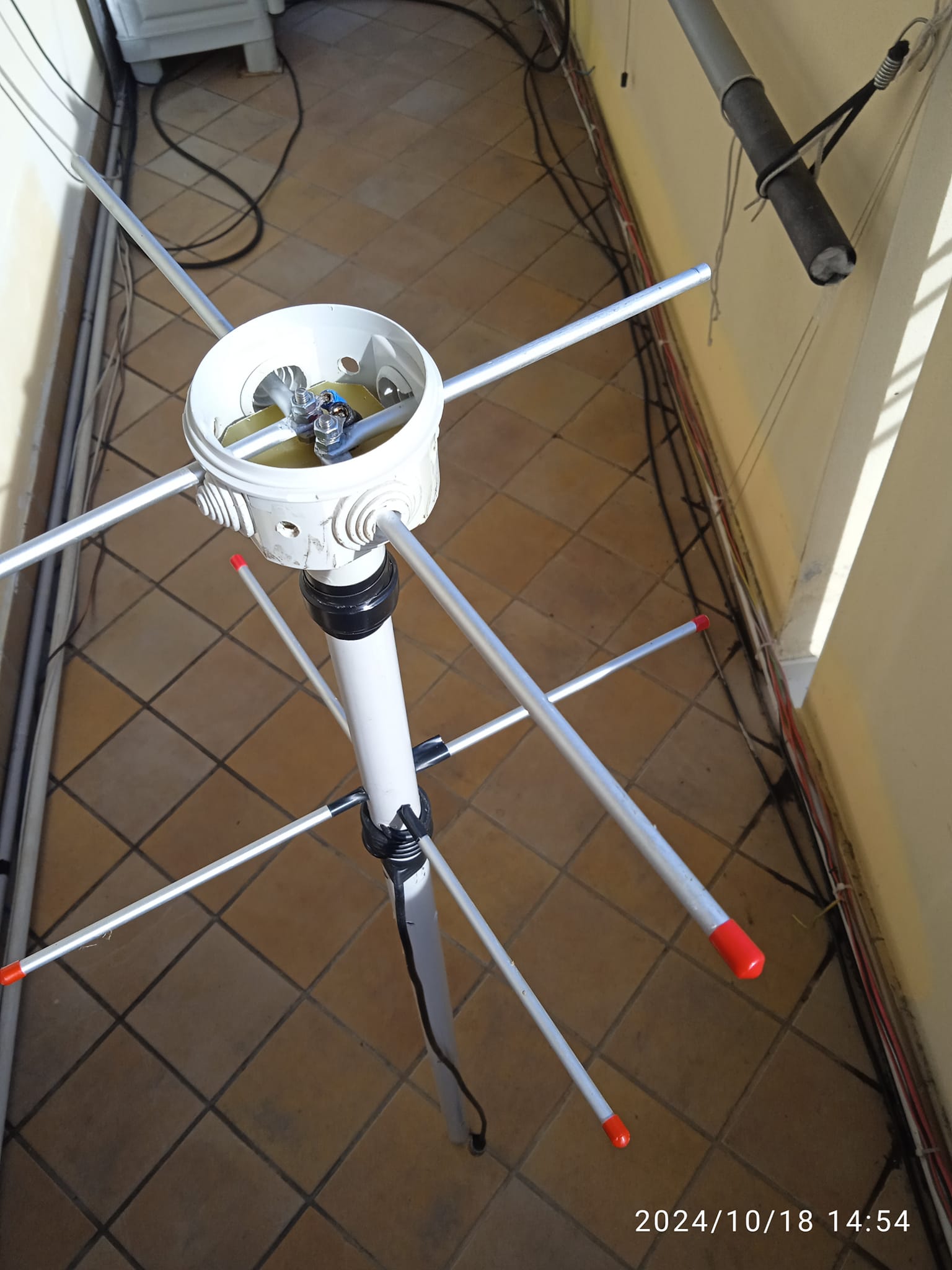

Turnstyle 70cm
IK1HGI una storiaTurnstyle 70cm Dopo 8 mesi della mia prima QFH ho realizzata una per la frequenza 137 Mhz, hanno detto se vuoi ricevere altri satelliti ma!! 436.2mhz UMKA-1, un po' di capire questi satelliti, questi satelliti, sono piccole dimensioni che viaggiano nel mondo, la sua dimensione 20x10 a potenza in 100 mWatt, ho ricevuto questi satelliti, spiego poche parole di realizzare una antenna Turnstyle mini per la banda 437.2 Mhz questa e stato un colpo di fortuna. 73 Tony IK1HGI https://www.qsl.net/ik1hgi/umka-1_hgi.htm
|
|
.jpg)
.jpg)
IK1HGI una storia di questa QFHModificata QFH Ho ricevuto un regalo di un amico una QFH con le parti 3D il
1 di Maggio 2024 ricevo una scatola
dentro una QFH del mio amico
|
https://www.qsl.net/ik1hgi/qfh4_hgi.htm
Noaa 19
secondo test
|
.jpg)
Nuova QFH Scimmia
|

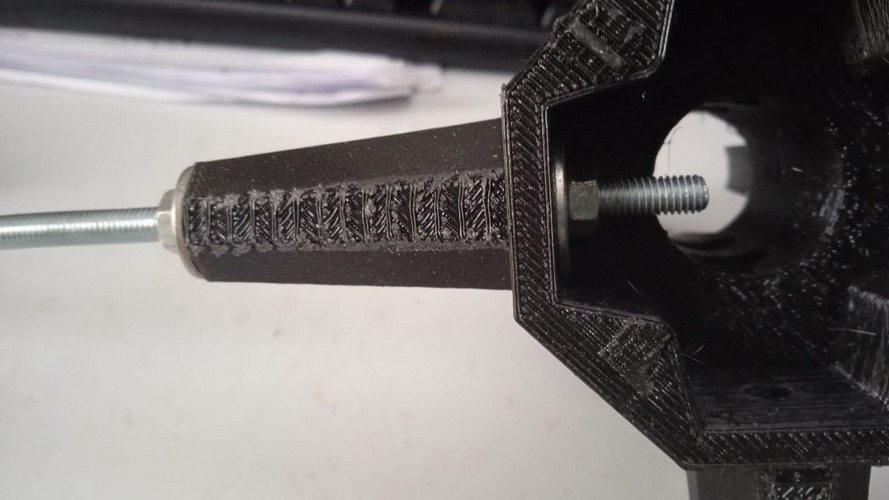

Data 31-05-2024 questo relazione mi ha convinto ho provato mi ha dato ottimo sistema di Fissare, supporto per i 4 dipoli con il sistema 3D, anche il fissaggio molto rapido della crociera ottimi sistema la 3D dell'autore https://www.thingiverse.com/ per la della crociera, anche il fissaggio sul PVC del 40 ha dato la possibile di usare del supporto del PVC 40 il fissaggio delle crociera, con molta facilita in vede di usare una piccola scatola deviatore elettricista, La prima cosa di tagliare tutti pezzi di alluminio 10x0,2 per i braccetti invertitale dell'antenna a misura esatta poi si va al montaggio Il costo del materiale sono 3 pacchetti di sigarette da realizzale comprare il piattino di alluminio 10x2 e una barra filettata del 0,5mm tubo PVC 40, lungo 1500 del costo 15 Prometto tutto sul balcone al 80% come si vede la foto, ma sul tetto andr un giorno che mi trovo libero anche questa QFH Scimmia da ottimi risultati, vediamo la qfh nella foto e in posizione verso Ovest mi copre il NORD dell'arrivo dei NOAA la foro, si vede ho il muro della mia casa mi copre 80%. del segnale in arriva a NORD. gia pi sufficiente. Questi sono test per il momento da sperimentare non si lavora sul tetto in quando non ho un giardino da fare test e verificare l'unica soluzione sul balcone, Primi test fatti in 2 giorni un risultato che non ho parole, una composizione 5 foto le mie relazione sono dei test per il momento, sul balcone non ho spazio dal balcone potete vedere lo schema della QFH (schema qui) https://sdr-es.com/construccion-antena-qfh-137/?highlight=qf |
Il primo test del Noaa 18 del giorno Link di vedere come ho realizzato https://www/ik1hgi/qfh3_hgi.htm |
Seconda Antenna QFH
|
Nuova QFH Data 07-09-2023 questo e il mio primo test con antenna realizzato ieri con il piattino di alluminio 10x2 e una barra filettata del 5mm tubo PVC 40, del costo 8 Prometto tutto sul balcone al 80% ma sul tetto anche questa da ottimi risultati, vediamo quando arriva il sole la metto a 4 metri sul balcone come si vede la prima QFH realizzata 4 mesi fa test risultato 100x100 e sar la differenza, questi sono test per il momento grazie buona sperimentazione Le mie QFH hanno dato tutti ottimi risultati, lo realizzata altra ho comprato altro materiale solo 8 e lo realizzata in 40 minuti gi capisco come vengono realizzare in poco tempo, una persona mi disse e difficile a realizdeviatore elettricista, zare, ricomprato altro un lamentino del 10x2 mm alluminio e una barra filettata 5mm rispettato i disegno del autore, e la stessa che ho fatto in tubo del 6mm finita ieri sera, fatto dei test sul balcone risultato come quella che uso in tubo alluminio. Come si vede ricevuto adesso il mio primo test immagini del Noaa 19 l'ore 08:19 utc data in data 02/11/2023 le mie relazione sono dei test per il momento, sul balcone non ho spazio dal balcone potete vedere lo schema della QFH lunga i risultati sono 100x100 (schema qui)
https://sdr-es.com/construccion-antena-qfh-137/?highlight=qf
|
|
Terza Antenna QFH
|

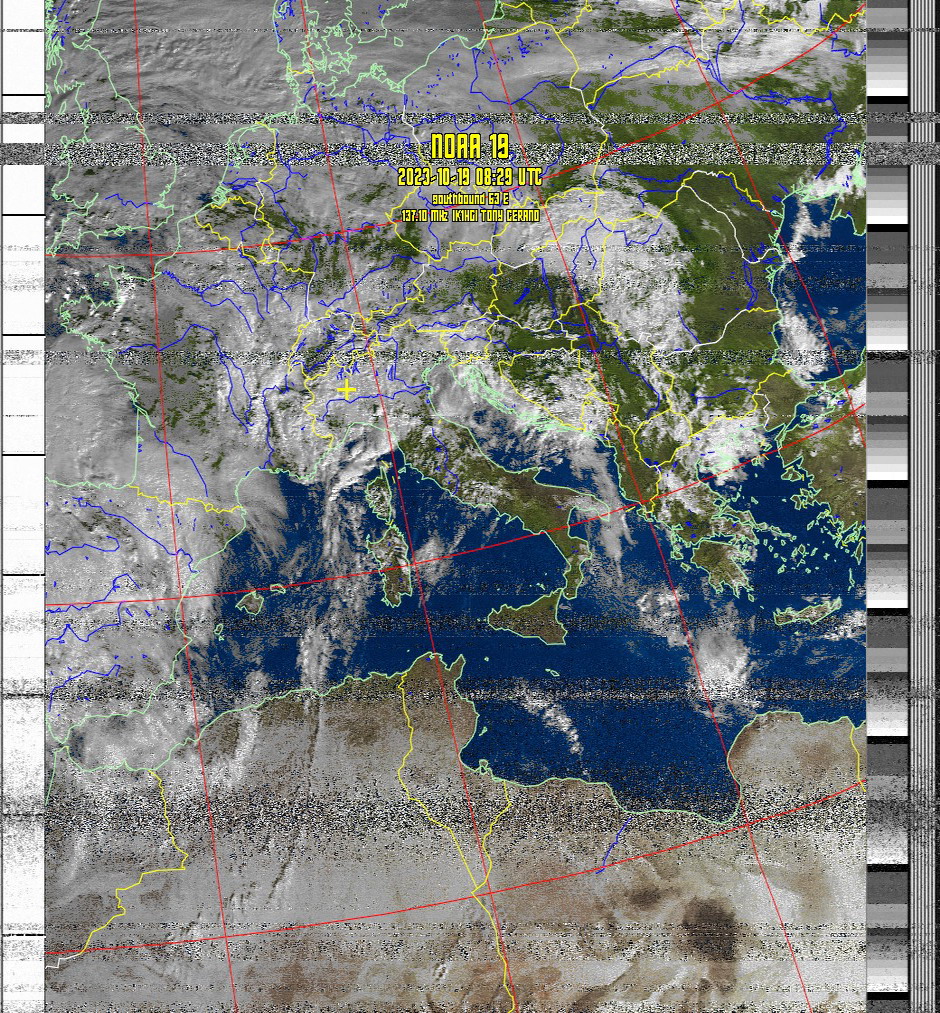

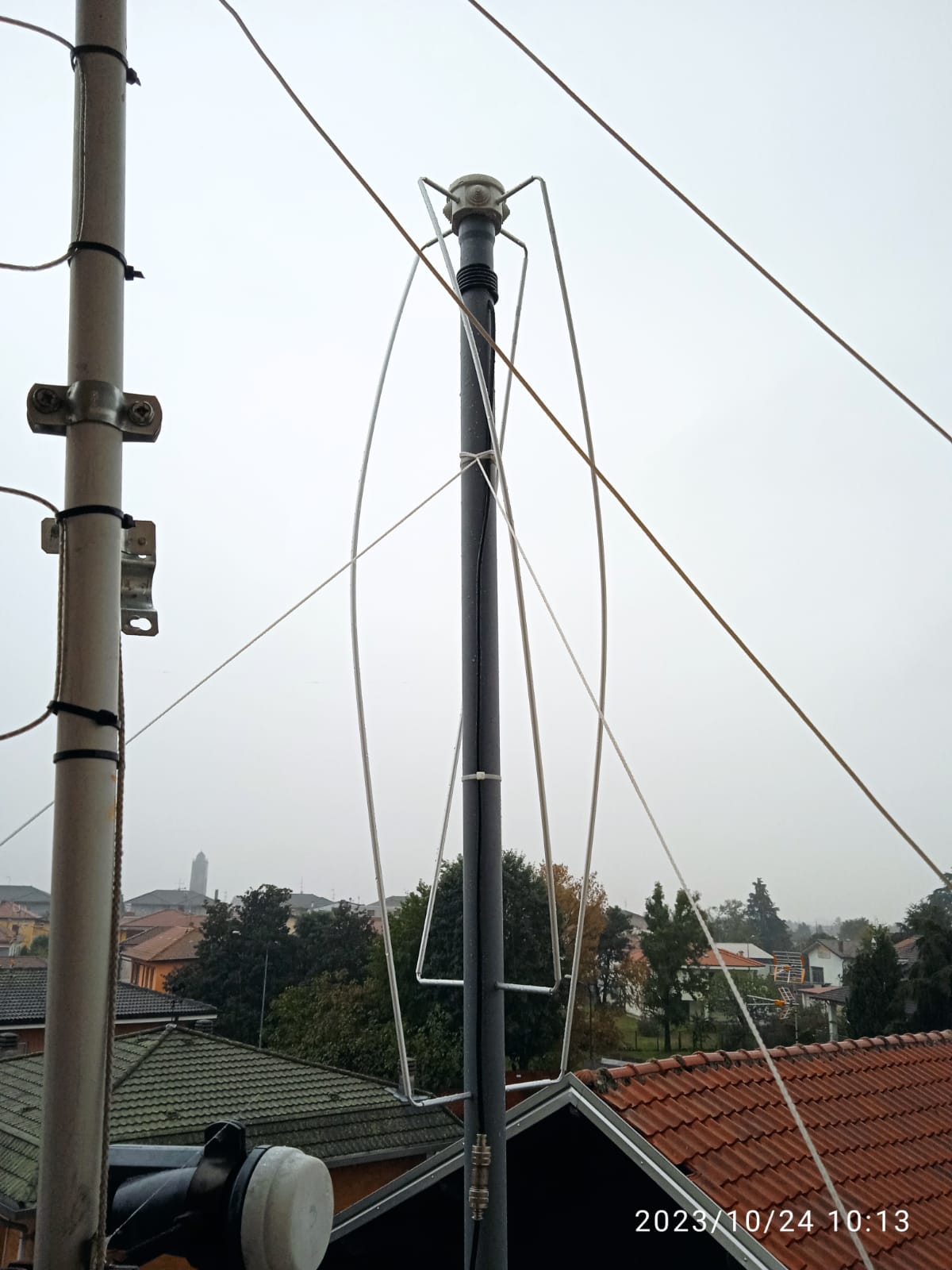

Nuova QFH Data 19-10-2023 antenna QFH secondo modello fatti dei test con antenna realizzato con il piattino di alluminio 10x2 e una barra filettata del 5mm tubo PVC 40, del costo 8 . Prometto i miei test sono tutto sul balcone antenna gi come si vede ha dato risultato al 80% ma sul tetto sar ottimo 100% vediamo in futuro, sul balcone come si vede la seconda QFH realizzata dopo 7 mesi risultato 100x100, usato lo stesso materiale della prima utilizzato tubo di allumini del 6 il lavoro e sempre, il risultato e ok ricevuto sul balcone Immagine per il momento ha voi. Grazie buona sperimentazione. Oggi la QFH hanno dato ottimi risultati, lo realizzata altra per capire con 8 cosa ho fatto ieri in 40 minuti, una persona mi disse e difficile a realizzare, ho comprato un piattino del 10x2 mm alluminio e una barra filettata 5mm rispetta, si devono rispettare le misure del disegno, e la stessa che ho fatto in precedente con tondino del 6, la sera fatto un test sul balcone risultato ok ricevuto adesso il mio primo test Immagine del Noaa 19 l'ore 20:39 UTC data 02/11/2023 prometto le mie relazione sono dei test per il momento no sul tetto prove fatte sul balcone. mi e stato dato una richiesto dello schema qui
|
QFH modello uguale come la prima ma la diversit
|
Nuova QHA
|
Nuova QHA Data 24-10-2023 antenna QHA secondo modello fatti dei test con antenna realizzato con il tubo del 6 mm di alluminio 100 tubo PVC 40 di 1.50 del costo 10 . i miei test sono tutto sul balcone antenna gi come si vede ha dato risultato al 80% ma sul tetto sar ottimo 100% vediamo in futuro, sul balcone come si vede la seconda QFH realizzata dopo 7 mesi risultato 100x100, la differenza utilizzo tubo di allumini del 6, il lavoro e sempre lo stesso solo la diversit del materiale usato, il risultato e ok no scrivo le misure che si deve realizza sul disegno c' tutto, risultato ricevuto sul balcone Immagine per il momento grazie buona sperimentazione. una amico mia detto una richiesto per lo schema qui |
QHA modello uguale ma pi lunga diversa
|

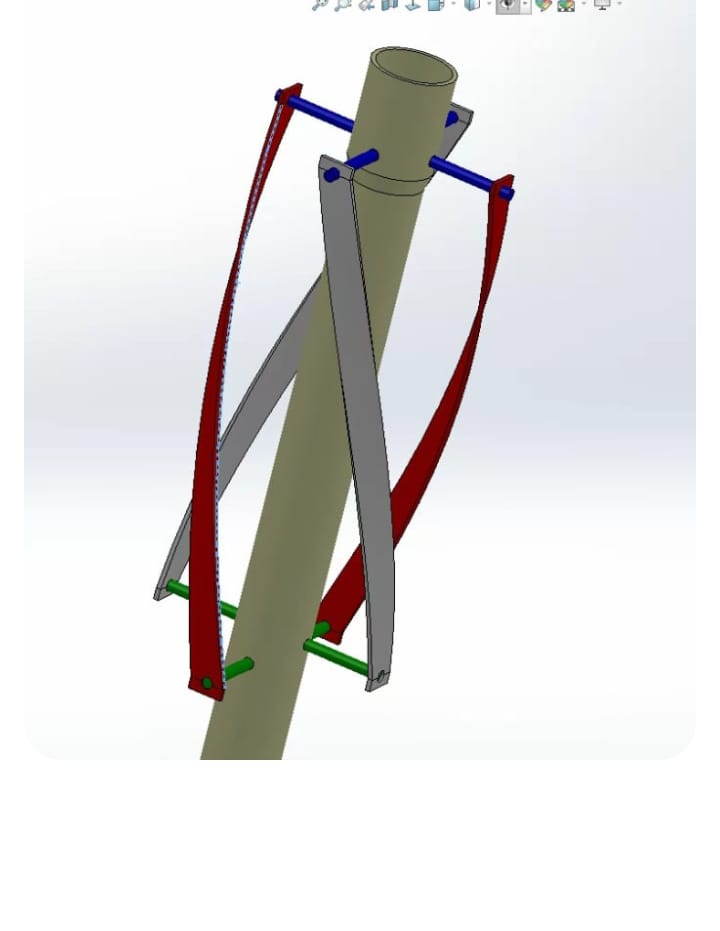

Ultimo Progetto 3D QFH Supporto
|
Nuova QFH Data 02/03/2024 antenna QFH 3Dil supporto modello realizzato con la stampante 3D di un amico fatti i pezzi per antenna utilizzando tubetto di allumini 0,6 vuoto e tubetto allumini del 0,4mm pieno tubo PVC 40,
Mi sono organizzato per capire da realizzare, chiedo
un amico Angelo IK1MSL di vecchia conoscenza da CB di 40 anni poi
passati Radio Amatori, chiesi se
riusciva a realizza questo sistema da stampare in
questa in 3D foto,
la cosa che mi disse passami il link vedo se posso!!! cosi ho passato il
file dopo una settimana mi chiama e vedo vedo tutte i tre pezzi
bellissimi quelli in blu sono originali che avevamo fatto qualche
modifica di avere il supporto PVC del 40. Collaborazione di Angelo di avermi realizzato
il sistema supporto 3D con la sua stampante 3D Angelo e Tony Ho rispettato le misure
schema questo PDF dell'autore e nata una QFH importate solo e il
tondino piegato come si vede sul filmato
https://usradioguy.com/wp-content/uploads/Build-A-QFH.pdf
antenna per 436 mhz http://jcoppens.com/ant/qfh/calc.en.php
|
QFH modello uguale come la prima, solo e differente ho realizzato da un amico con la stampante 3D il supporto a per collegare il Supporto 3D per i dipolo diversit
|
Iniziamo a capire come realizzare tutto un' antenna QFH
|

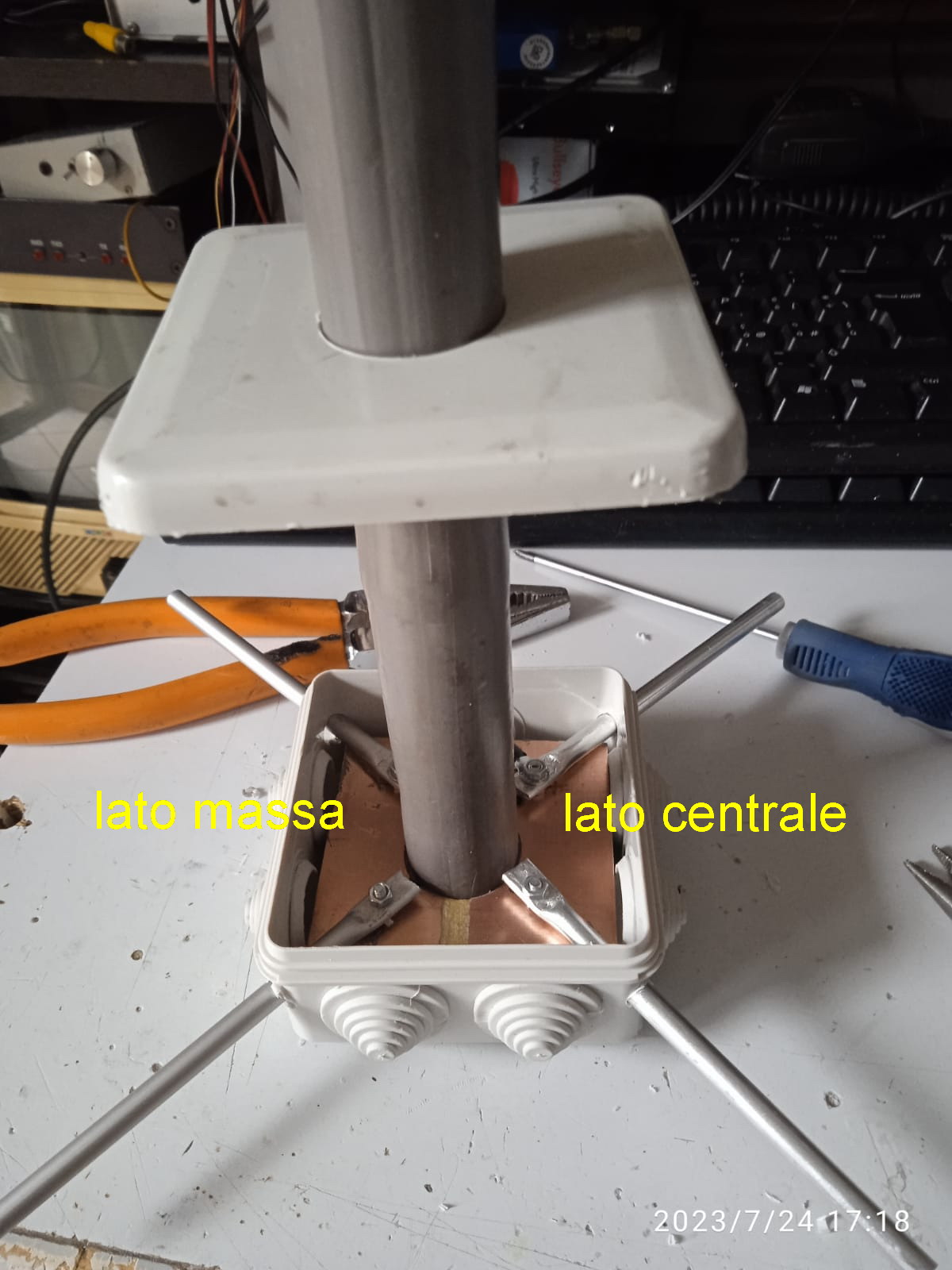

Prima cosa da poter realizzare Antenna QFH questi sono le parti interessano una scatola deviazione elettrico un pezzo di pcb verr fresata in mezzo per ottenere le due parli da collegare i dipoli massa e centrale il filo GR58 il centrale e massa |

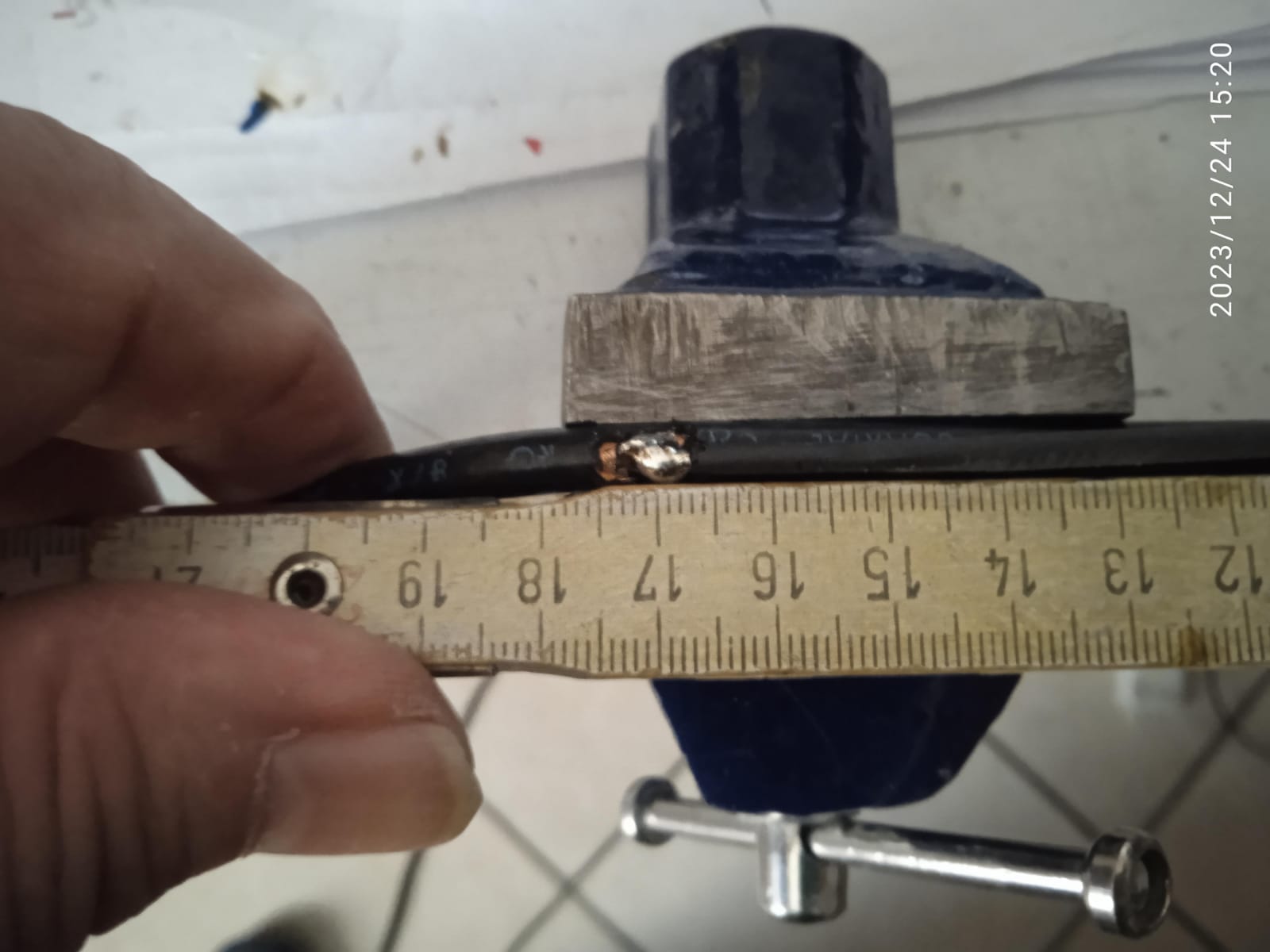

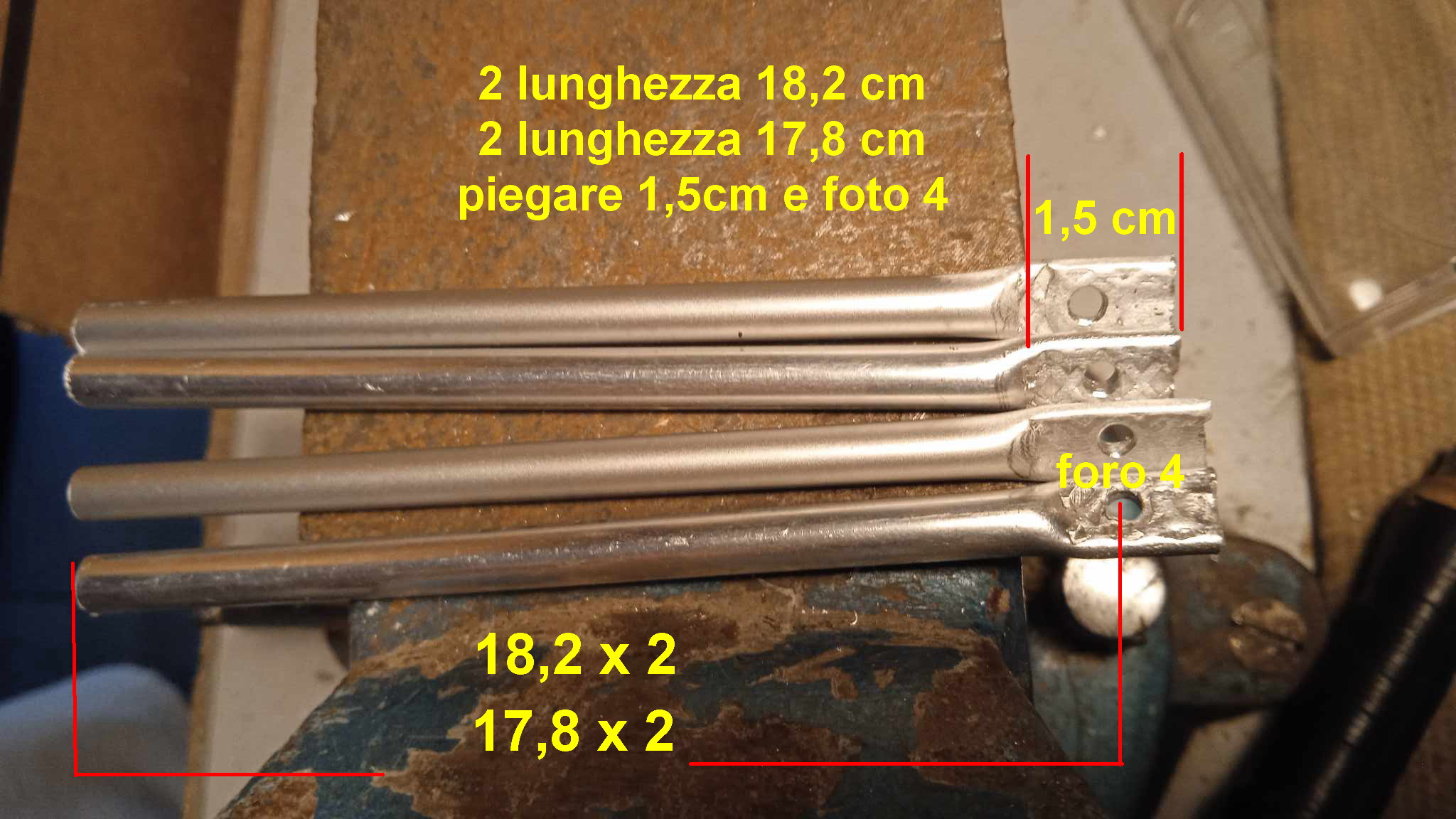

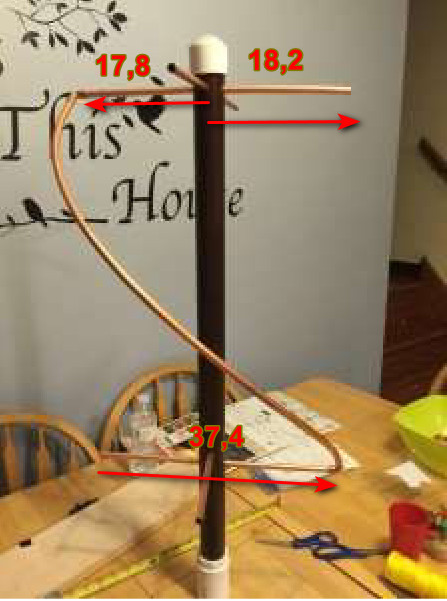

Tagliare il tubo di alluminio 2 da 18,2 altri due da 17,8 cm piegare come foto tutte 4 pezzi, in morsa come foto a 1,5 cm, forare con punta del 3 al centro secondo le vostre esigenti anche con la punta del 4 |
|

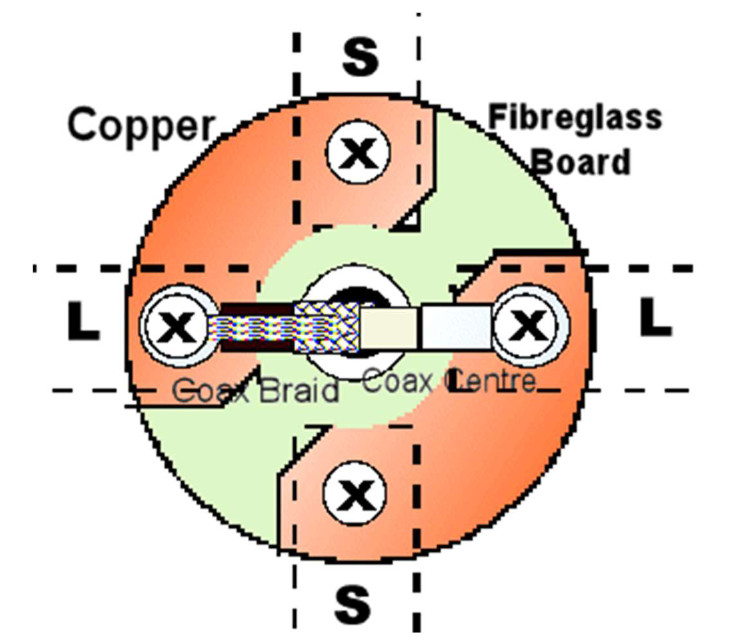

il disegno indica come deve essere collegata |

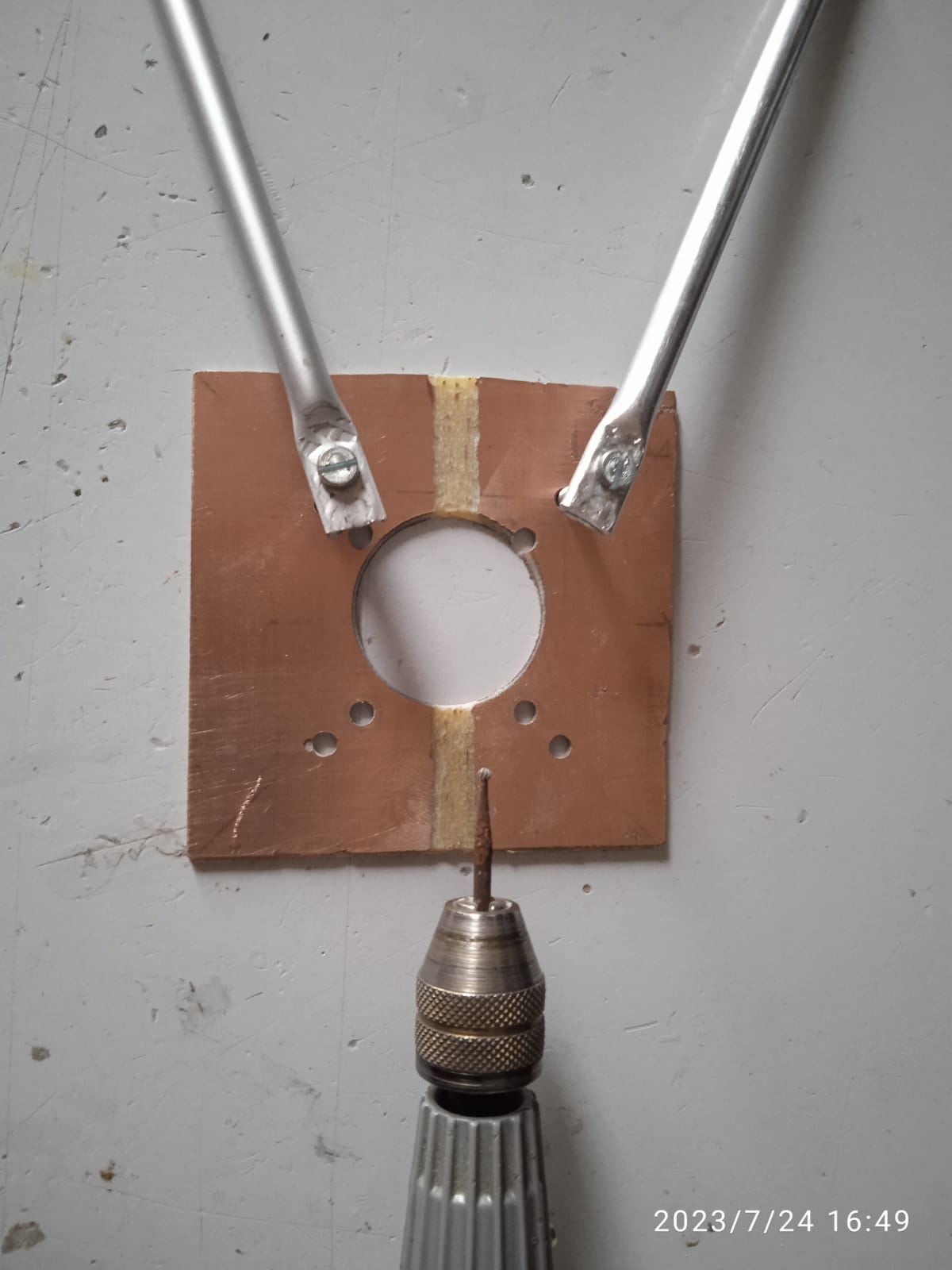

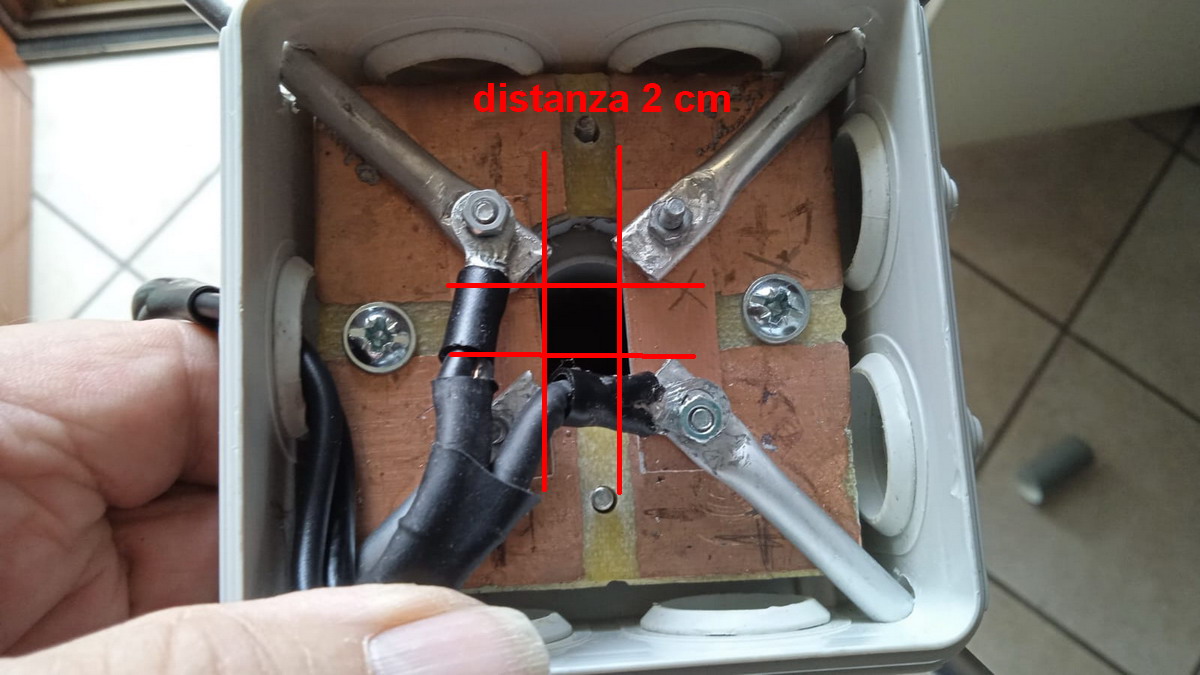

ho usato questo sistema come prima esperienza, fresare come foto per fare il collegamenti la distanza dei dipoli e di 2 cm da considerare uguali |
|
collegare i due braccetti distinti due massa due centrale gi finita questo e una dimostrazione di come viene realizzato tutto un esempio del PVC |
come dimostrazione finita il PVC la lunghezza come fa piacere io ho usato un 1000x40 |
|

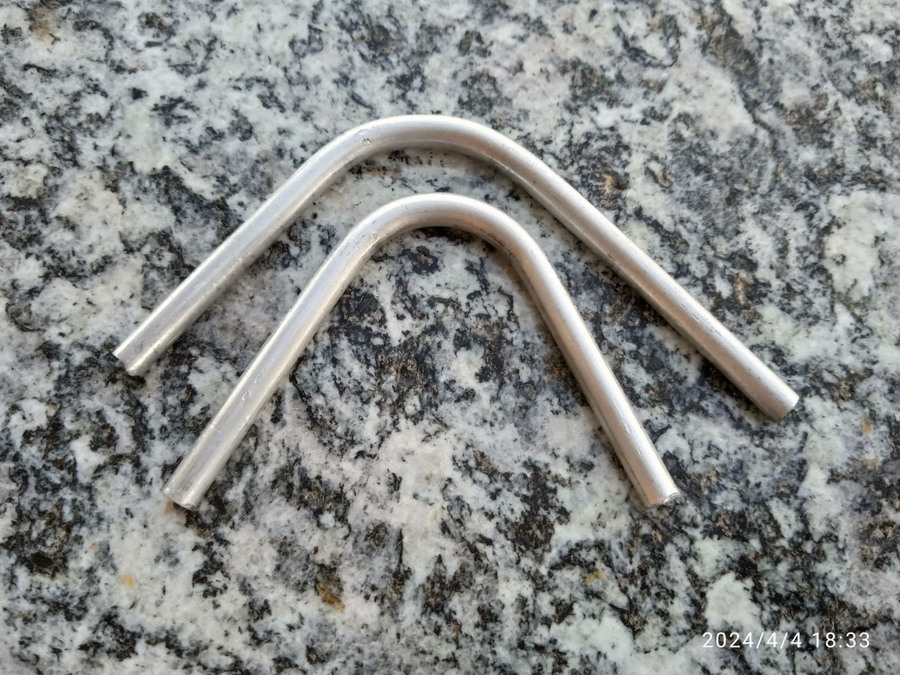

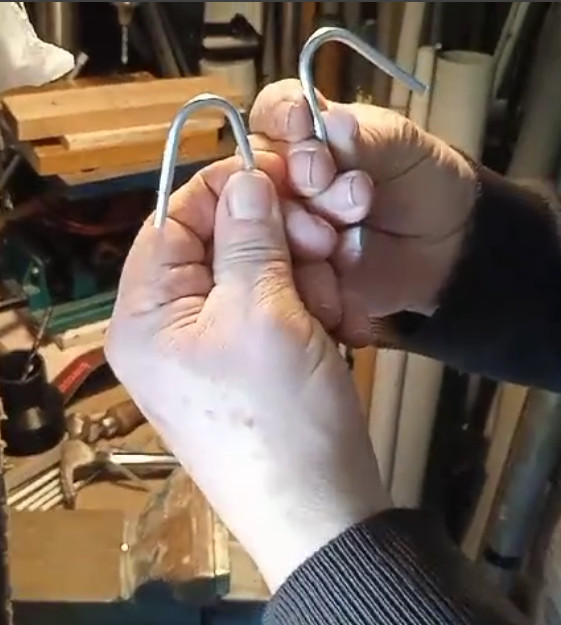

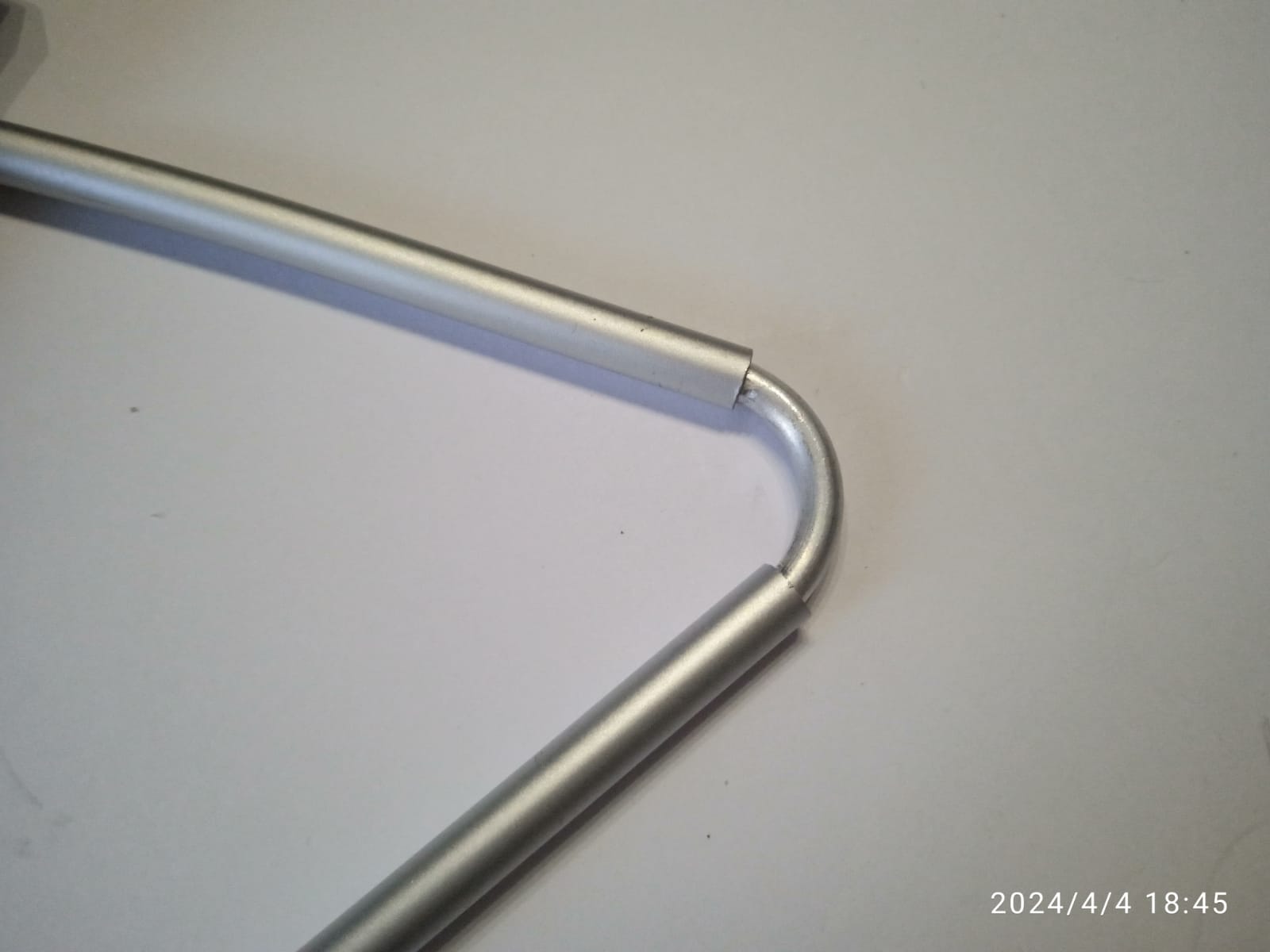

Importante la piegare a 90 gradi come si presenta la foto, prendere due pezzetti tubetti di allunio piegare a leggermente piegato sar pi o meno come foto |

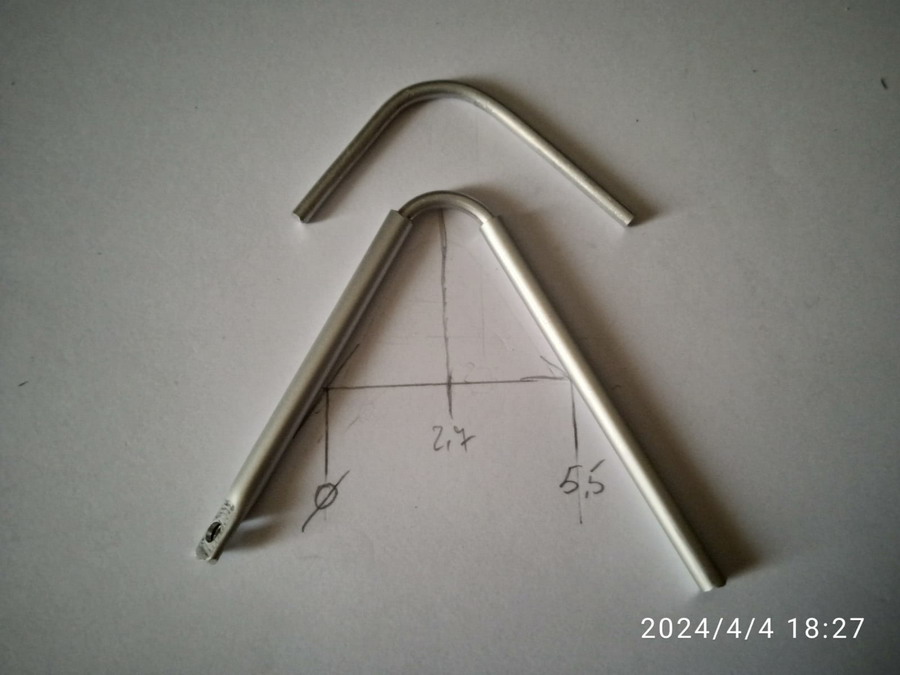

alla fine come si deve presentare questo sistema usato tondino alluminio del 4 pi o meno siamo 90 gradi una volta messo dentro allargare un p non saranno 90 basta che sete dentro lo stilo |
|
Importante la piegare tutto a 90 gradi poi piegare un po' che possa entrare sui dipoli QFH |
alla fine come si deve presentare questo sistema usato tondino se qualche variazione allargare non sar 90 gradi importante siede dentro tubetto |
qui e la parte che dobbiamo rispettare la larghezza e la lunghezza
|

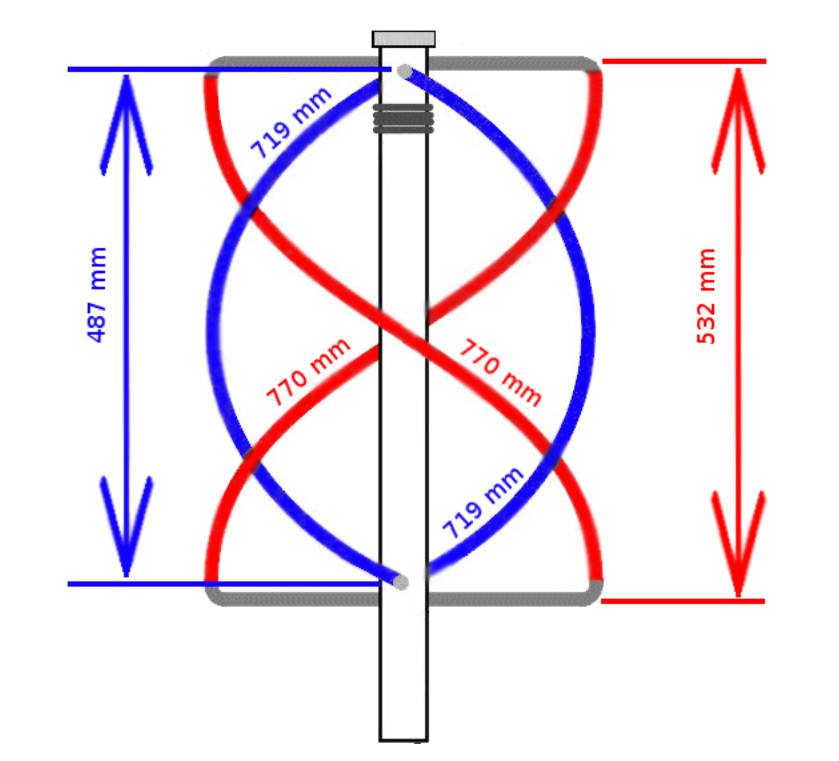

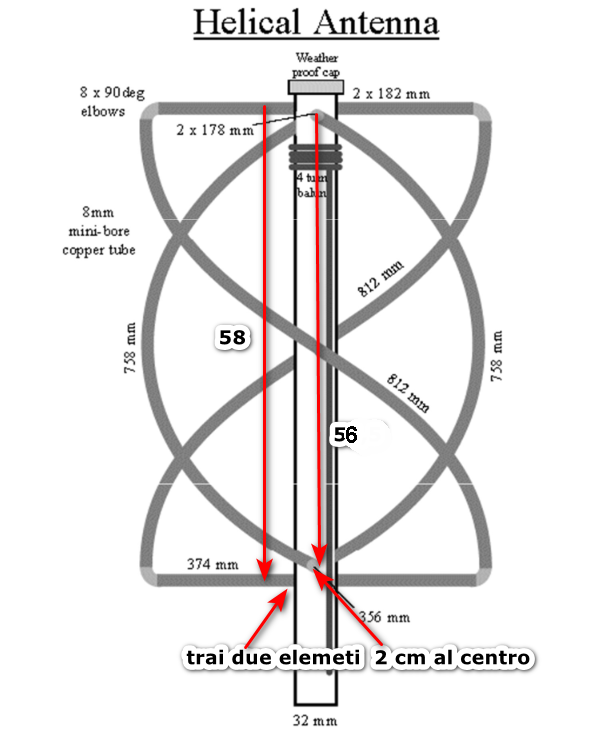

Dal alto dal i 4 buchi dai dipoli scende alla lunghezza 56cm e il braccetto 75,8, altro braccetto e la parte lunga del dipolo che e 81,2 forare una distanza di 2 cm come disegno, il braccetto lungo va sotto |

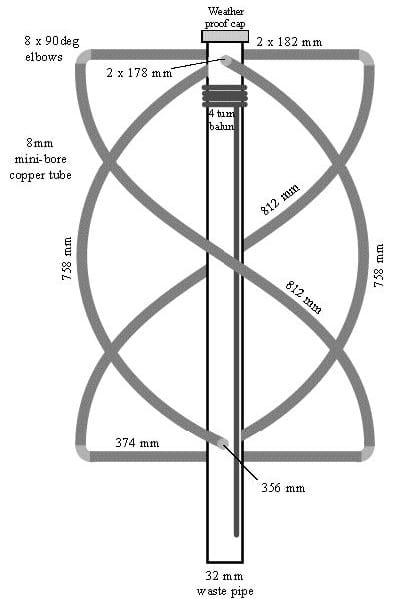

Rispettare queste misure come disegno, abbiamo nella parte di sopra crociera i dipoli, Attenzione il dipolo che vediamo in questo disegno vediamo un dipolo e lungo arriva sotto e lungo 41 e la parte del dipolo corto va sopra e lungo 40 questi particolari sono importante se la QFH funziona bene
|
|
questo e schema da realizzare le parti di montaggio |

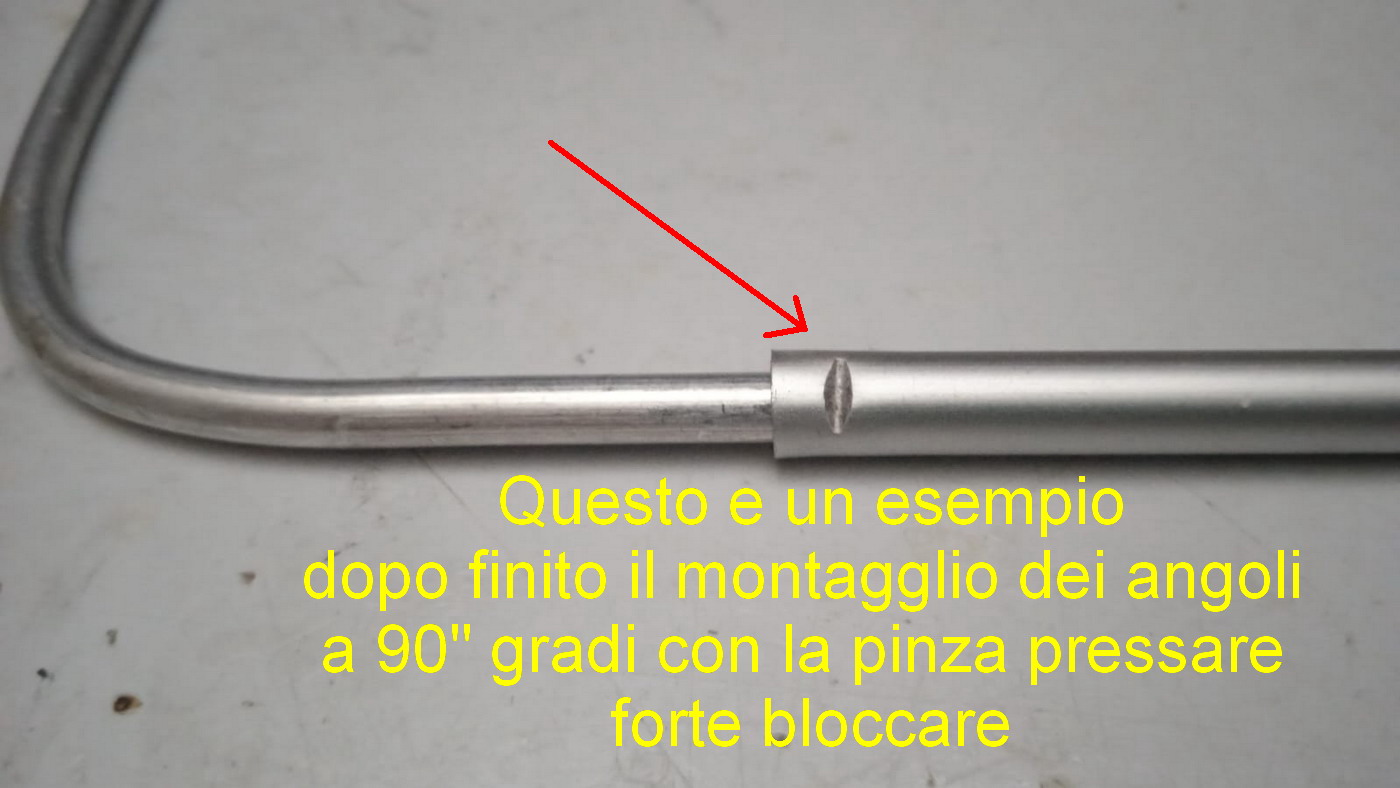

finito gi montato tutto con le angoli e misure che riporto pressare con pinza |
|
|
|

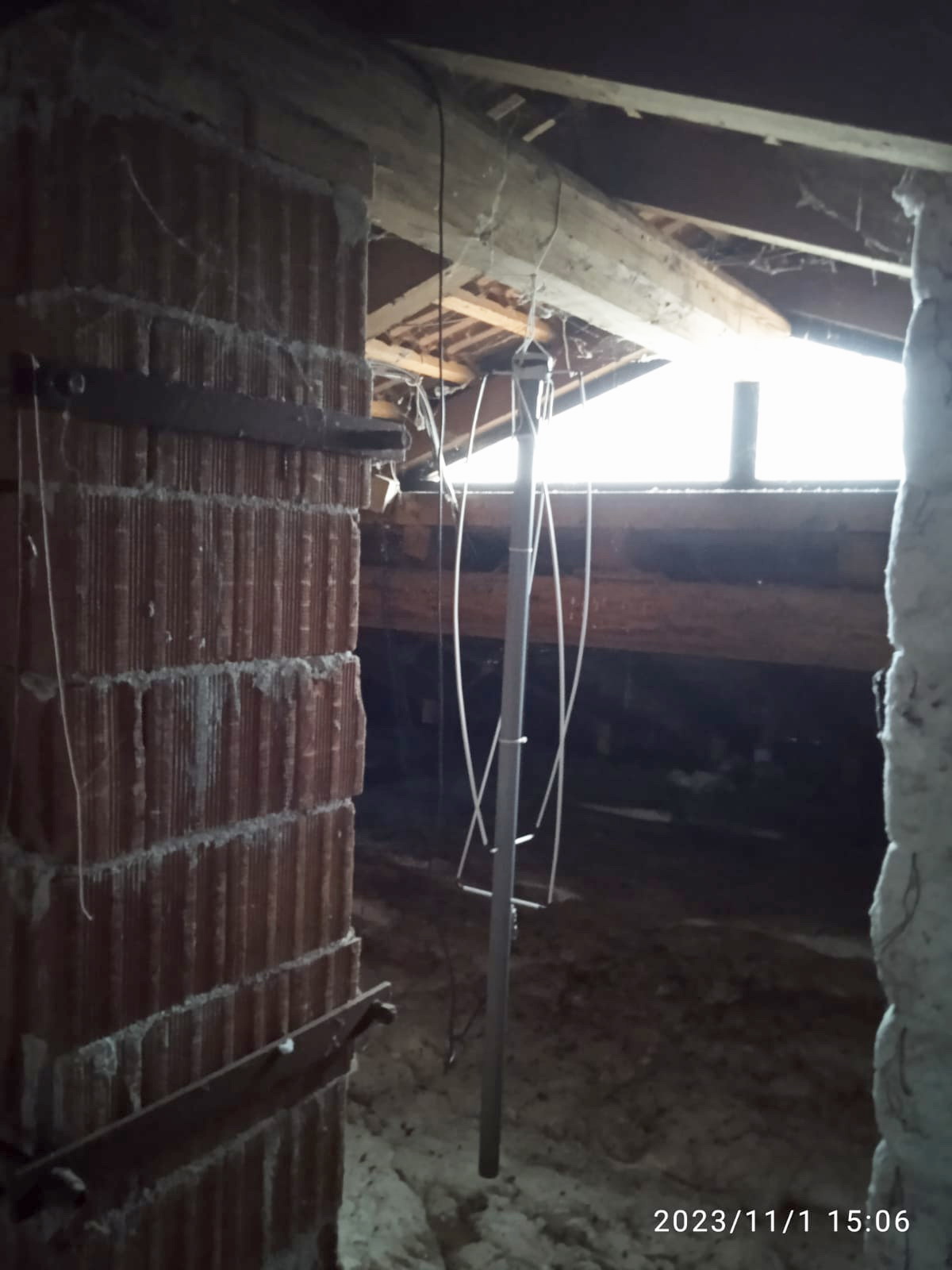

Oggi 1 Novembre 2023 ho messo antenna QHA postazione provvisorio sotto il tetto per capire se ricevevo, fatto subito un test 137.100 la sera provato ha ricevere il Noaa 19 alle 20:19 foto pi pulito no QRM ho ricevuto 50% sotto tetto non buono, devo aspettare adesso in primavera di salire sul tetto qui piove sempre ma ci sar un giorno bello!!!!
MeteorGIS, Chiavetta RTL-SDR, programma da scaricare MeteorGIS
https://leshamilton.co.uk/MeteorGIS.htm
https://leshamilton.co.uk/MeteorLRPTSuite.htm
il manuale MeteorGIS stesso link, scompartire il programma e inserire sulla c:\ andare nella cartella Orbitron una volta lanciato, in basso ha destra una icona driver SDRSharp affianco click e aspetta qualche secondo si attiva SDRSharp, non eseguire nulla della cartella MeteorGIS solo Orbitron, a questo punto se avete una antenna QFH ho simile aspettare i Satellite Meteor MN2-3 e Noaa, potete usare con questo programma anche per Noaa il programma MeteorGIS lavora tutto automatico, per Noaa scaricare programma https://wxtoimgrestored.xyz/downloads/

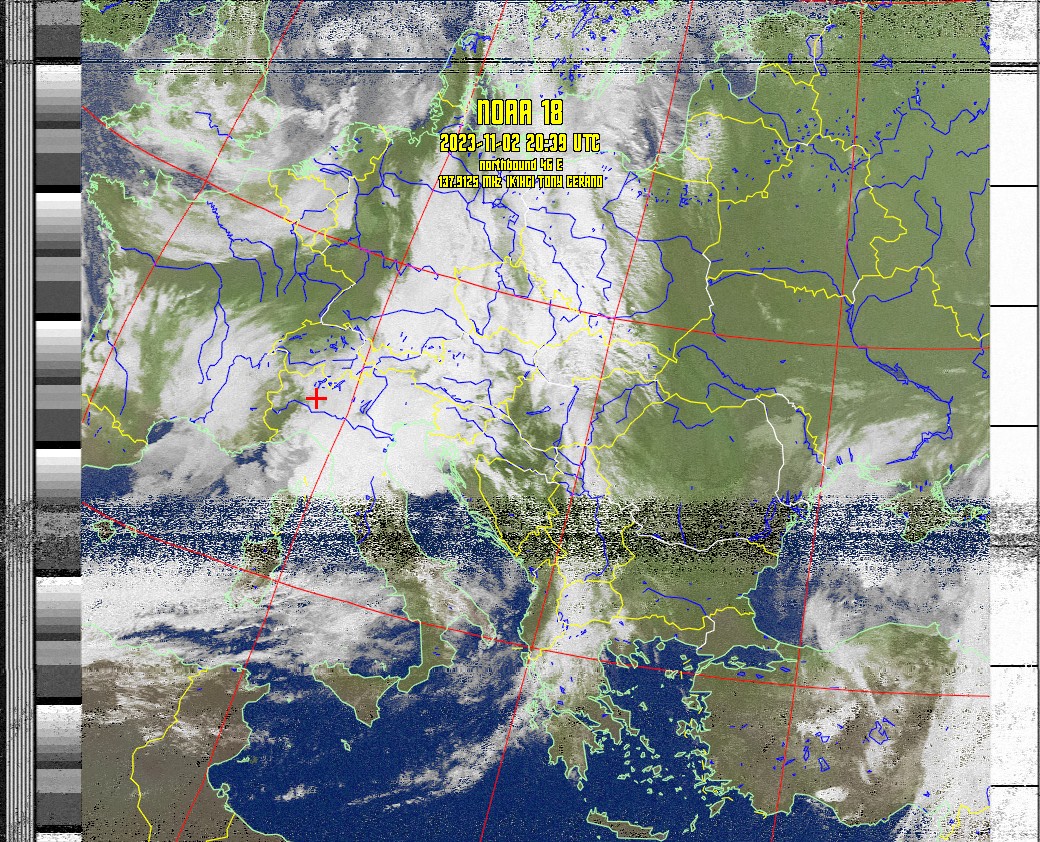

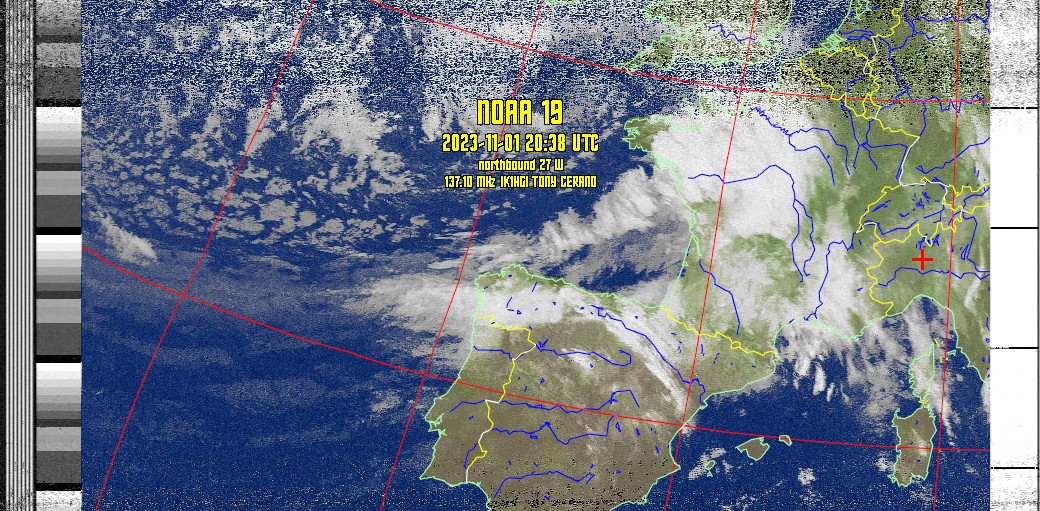

Le immagine sono come test sotto tetto casa
|
Realizzato messa sotto il tetto come test il segnale che ricevo 80% ok per questa primavera la mettiamo sopra il tetto |
02/11/2023
202/11/2023
|
Come ricevere il meteor Russo Futuro
22 febbraio 2024
Veicolo di lancio Soyuz-2-1B/Fregat-M
Sito di lancio Vostochny, Cosmodromo Sito 1S
Finestra di lancio 05:43 UTC
|
|
___________________________________________________________________________
https://usradioguy.com/satellites/meteor-m-2-4/
Nuovo Saltelli Russo per 29 Febbraio 2024
29 Febbraio 2024
Sito di lancio Vostochny, Cosmodromo Sito 1S
Finestra di lancio 05:43 UTC
|
Data di lancio: 29 febbraio 2024, alle
8:43 Luogo di lancio: Cosmodromo di Vostochny. Veicolo di lancio: razzo Soyuz-2.1b. Carico utile primario: satellite idrometeorologico Meteor-M n. 2-4. Carichi utili secondari: Satelliti CubeSat di universit russe, societ commerciali e organizzazioni no-profit. Notizie precedenti: Il satellite e i dispositivi associati sono stati consegnati al cosmodromo il 28 dicembre 2023. Il rifornimento iniziato sul Fregat Upper Stage il 16 gennaio. Questo lancio significativo per diversi motivi: il primo lancio dal cosmodromo di Vostochny nel 2024. Meteor-M No. 2-4 l'unico satellite della sua serie il cui lancio previsto quest'anno. Il lancio include diversi CubeSat, a dimostrazione del crescente interesse per questo tipo di piccoli satelliti. Nel marzo del 2023 la societ statale Roscosmos ha rilasciato una dichiarazione ai giornalisti secondo cui, a causa delle sanzioni tecnologiche da parte dei paesi di tutto il mondo: |
____________________________________________________________
https://usradioguy.com/satellites/meteor-m-2-4-launch/
|
Salutiamo Meteor-M n. 2-4 e lanciamo un concorso delizioso ! Il 29 febbraio 2024 il sesto dispositivo della serie Meteor-M entrer nell'orbita terrestre. In onore di questo evento, suggeriamo di fare scorta di chicche spaziali! Se non hai avuto il tempo di prendere parte all'estrazione del cosmopit al lancio del Progress MS-26, questa una grande opportunit . Molte persone hanno gi familiarit con le condizioni: - essere iscritto al canale Telegram di Roscosmos e ho detto Andiamo! ; sotto questo post, fai clic sul pulsante Voglio Cosmopit! . Utilizzando un randomizzatore, determineremo tre vincitori. I risultati dell'estrazione sono il 6 marzo. Auguriamo buona fortuna a tutti! *I premi vengono consegnati ai vincitori solo all'interno della Federazione Russa. |
|
|
|
____________________________________________________________________
Antenna 70cm UMKA-1 - Antenna QFH 137 MHz
Antenna QFH Scimmia - Antenna 70cm Geoscan
Antenna QFH Super - Nuova Antenna 70cm
Mini QFH Piattino - Mini QFH Filo Rame
____________________________________________________________________
Anno 2023 AGOSTO
|
CONCLUSIONE Non mi rimane altro che augurarvi buon lavoro
saluti ik1hgi Antonio |
|
