NEW QFH VHF x 2 metri



UN avvenimento di un grande risulto con la QFH VHF dei 2m

e stato attivato la ISS trasmette immagini SSTV edizione

I mie di risultati avuti per diplomi con la QFH VHF

 sulla frequenza 145.800 ricevere i segnali della ISS









__________Video della REALTA'__________


qui video

_________ Dimostrazione dei 137 MHz e 145 MHz _________



Andiamo alla costruzione non è difficile alla realizzare

rispettare le misure grazie questi autore

Per riferimento, le dimensioni complete del progetto dell'antenna generate dal francese


Da mesi che volevo realizzare  una QFH per VHF 2 metri in passato avevo realizzati quelli dei 137 MHZ e quella dei 70cm, adesso una per VHF 2 metri, mi sono messo la ricerca su internet  da due giorni non trovavo nulla, faccio  ancora ricerche non ho trascorso poco tempo cosa mi presenta hai miei occhi, del 10 Ottobre 2024, vedo una per i 145 MHz una antenna realizzata del autore F4BPP Davide Olivares  cercavo da tempo, eccolo qui già con i disegni dell'autore Francese grazie con piacere, ma vedere la differenzia quella dei 137 MHz era più lunga e ho tagliato 7 cm in più, essendo già fatto nel passato realizzata dei 137 lo modifica per la banda dei 2 metri, vedo le misure del Francese ne taglio 7 cm e già era pronta un pomeriggio

https://f4bpp.com/en/qfh-antennas/

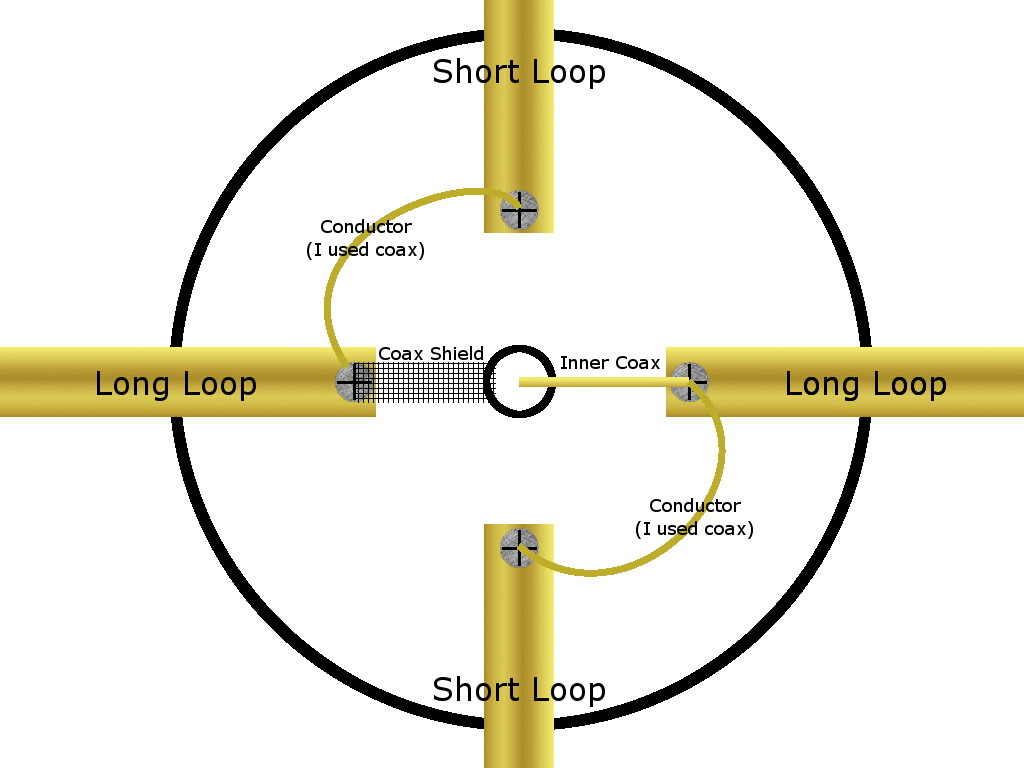

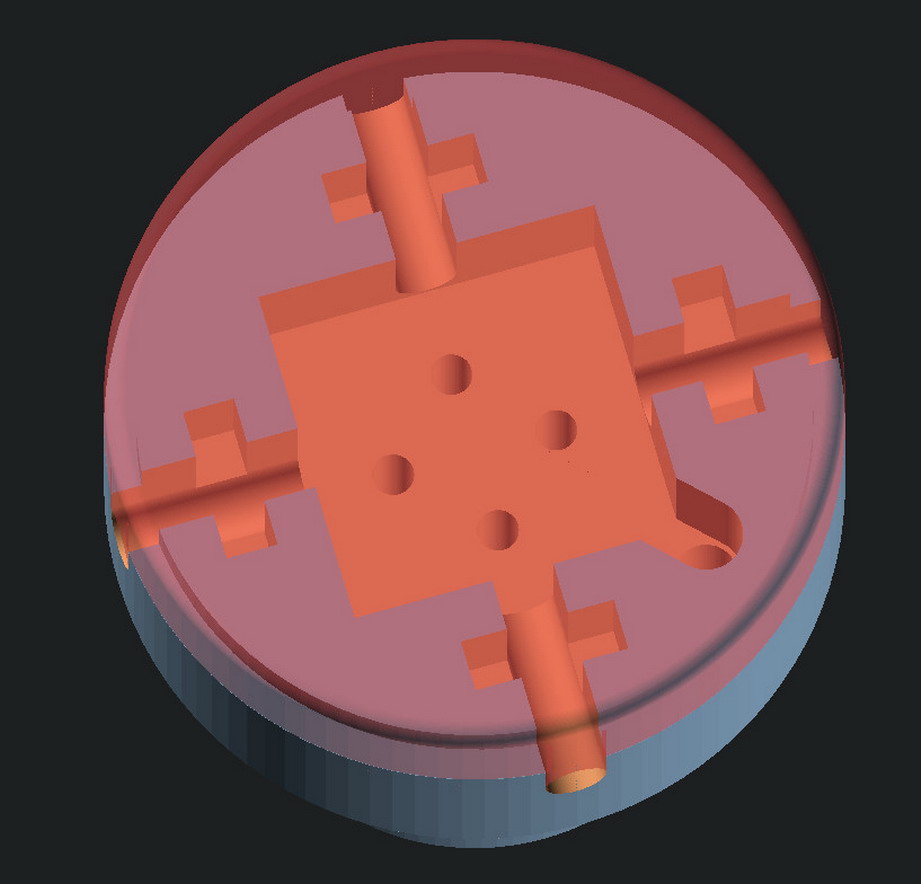

mi e stato chiesto come vengono  collegamenti i dipoli dentro il suo supporto 3D  questo
e lo schema da realizzare e il polo caldo del GR58 finita deve essere direzionato al NORD

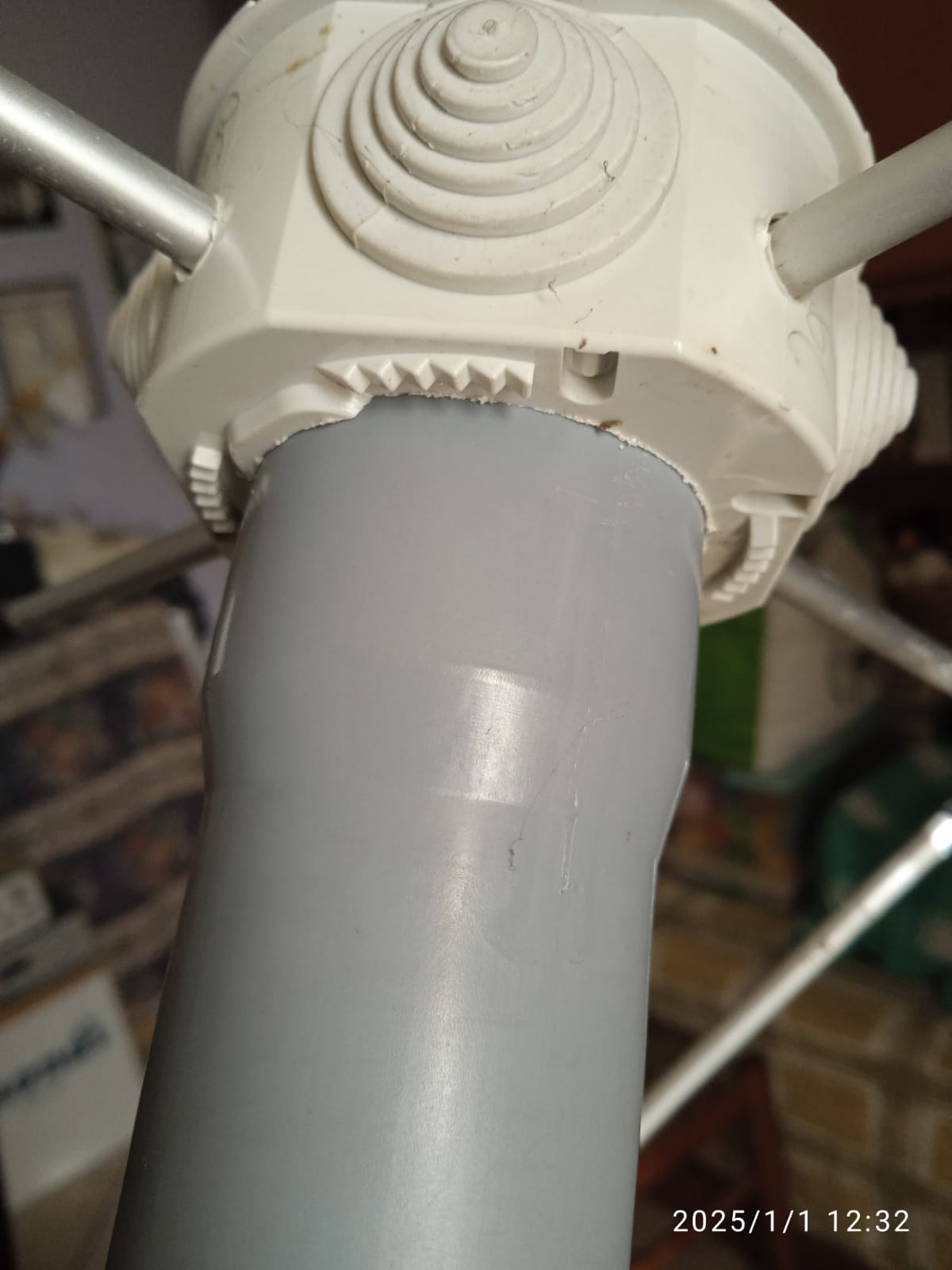

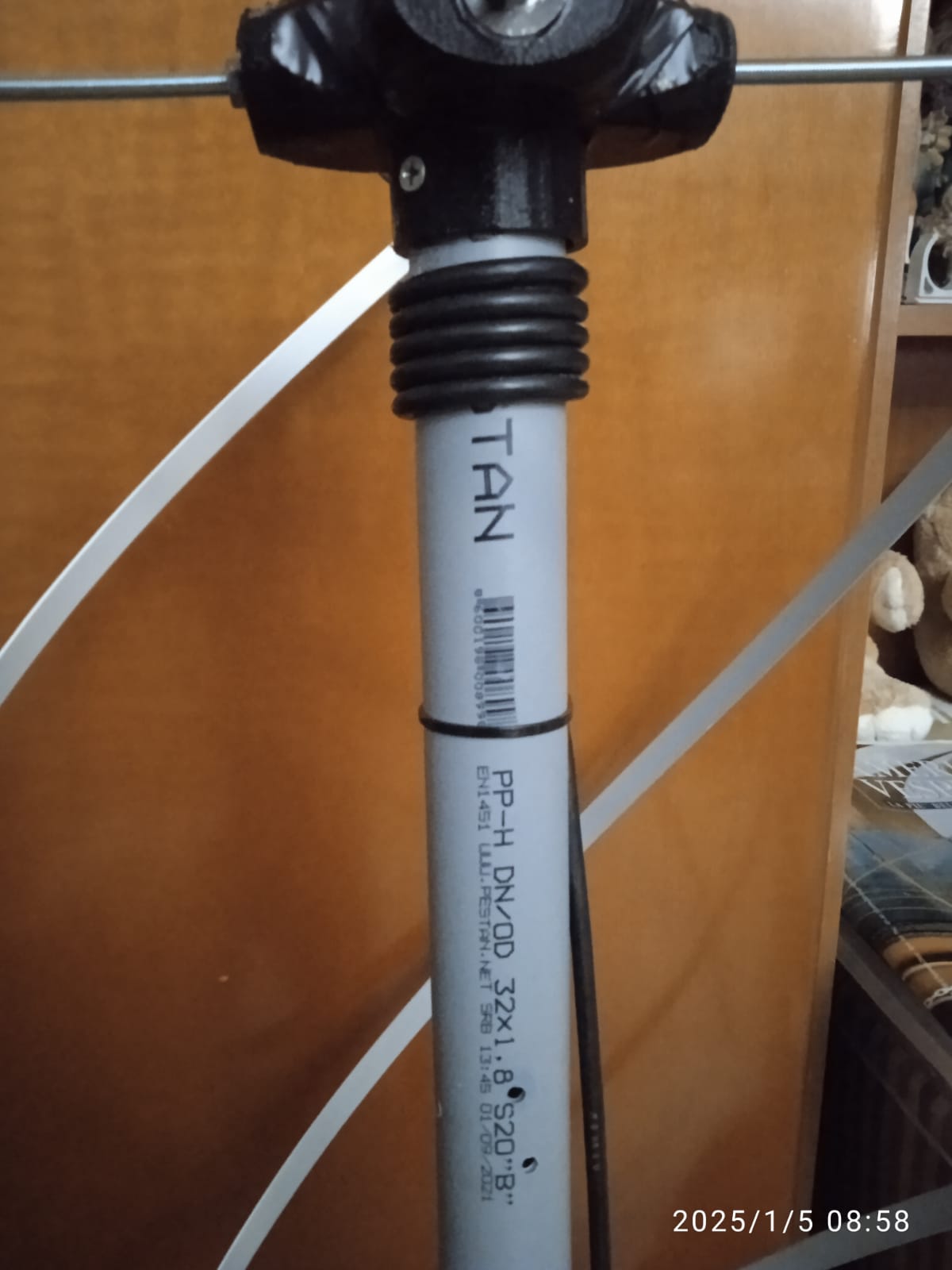

altro particolare vicino scatola 3D una distanza 10 cm del PVC del 32 realizzare start_programm_Pathstart_programm_Path ben serrate 5 spire





Qui la mia relazione e costruzione QFH quella  Francese

https://f4bpp.com/en/qfh-antennas/
_________________________________________________

Qualche suggerimento ho avuto di trovare con il calcolatore John Coppens

ho cercato tutti i puniti di riferimento e sono arrivato quasi
le stesse misure del Francese calcolando la frequenza 145.800
se avete qualche idea di un suggerimento sono qui a disposizione
per le modifiche accetto bel volentieri!!!

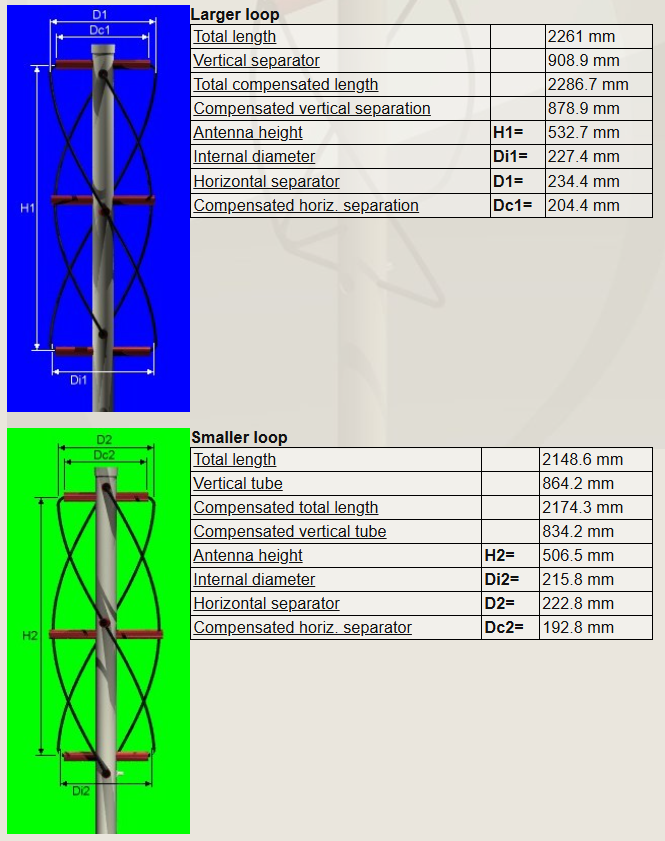

Per riferimento, le dimensioni complete del progetto dell'antenna generate
dal calcolatore online https://jcoppens.com/ant/qfh/calc.en.php John Coppens

___________________________________________________________________________

Vediamo adesso chi è quello che giudica la QFH non e buona per la ricezione





__________________________________________________________________________________________

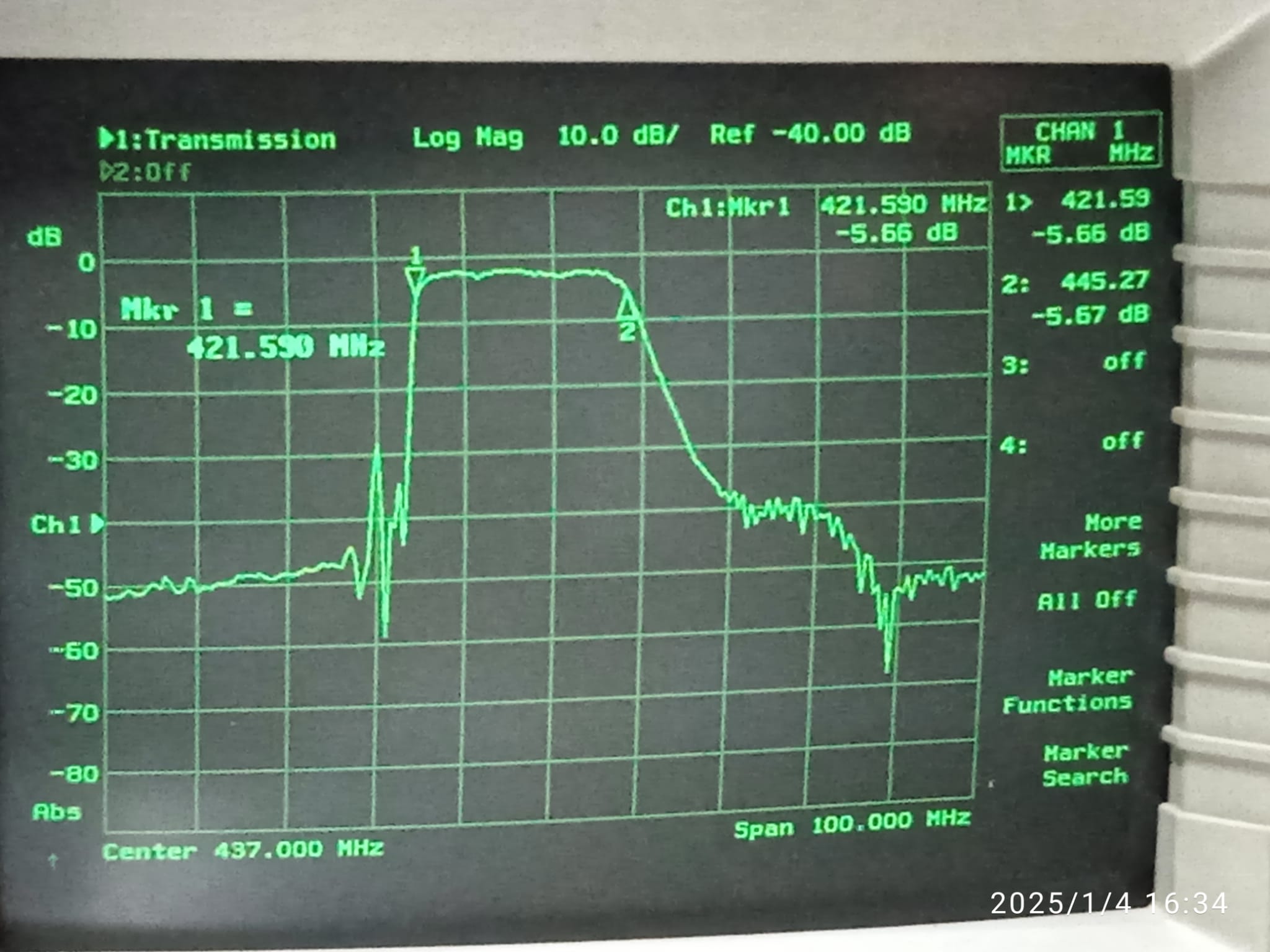

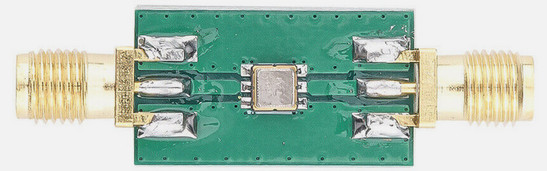

Ho portato da Massimo questo filtro 433 MHZ per capire se era ok sulla
QFH per ricevere  437 MHZ per i satelliti Russi era un controllò ha detto ok
 non sono esperto sulla sua strumentazione controlla buono!!!!

__________________________________________________________________________________________

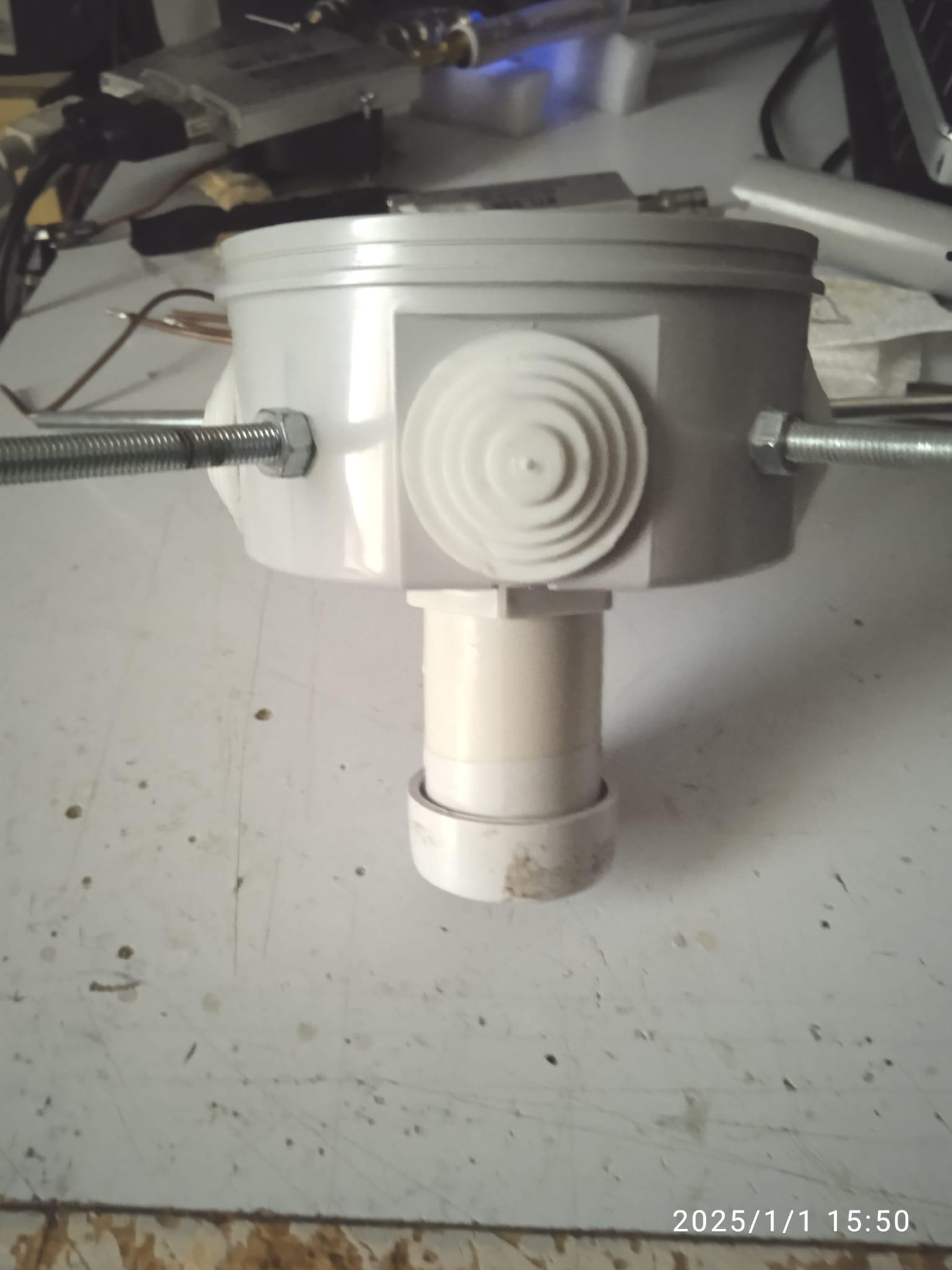

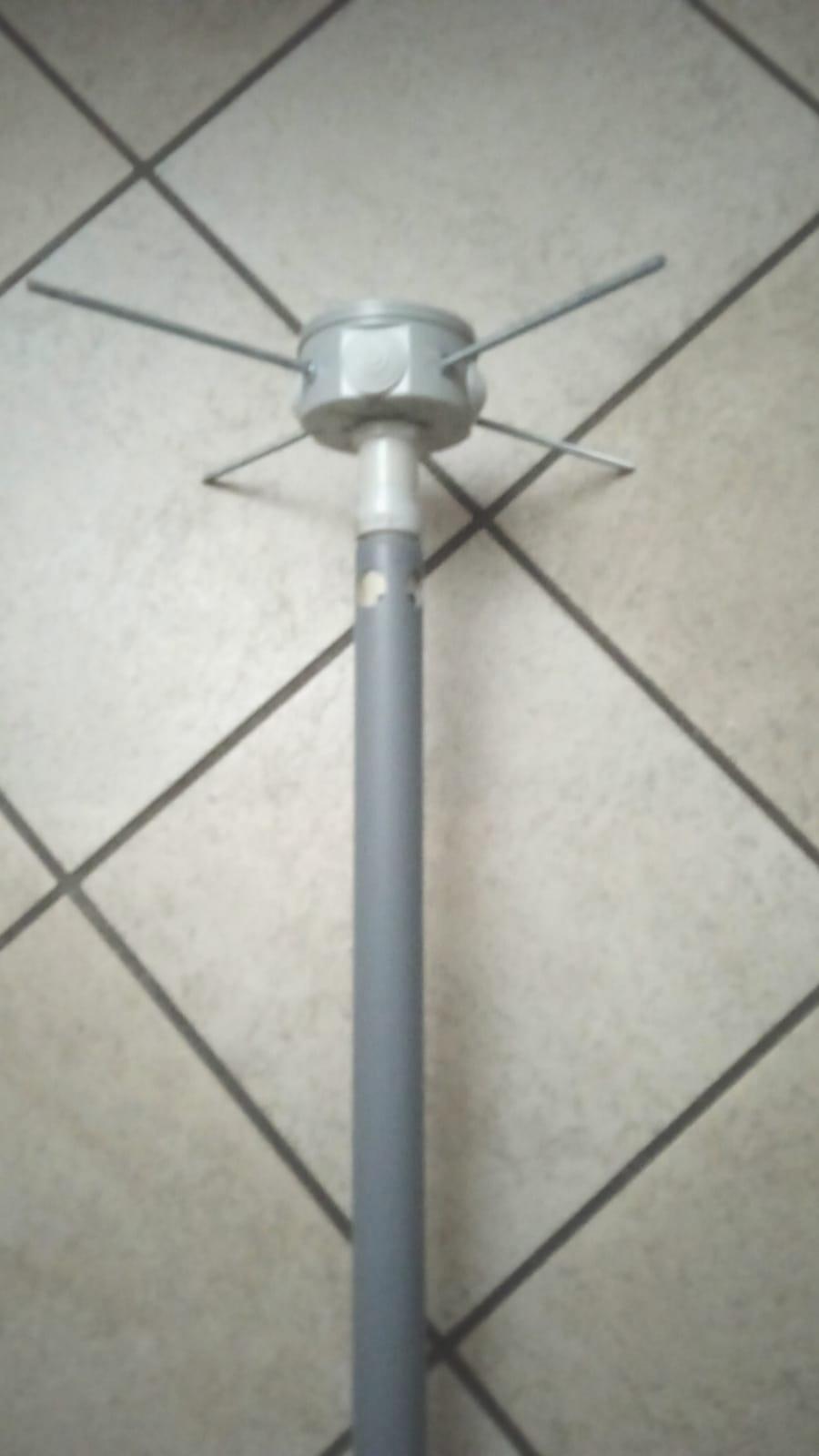

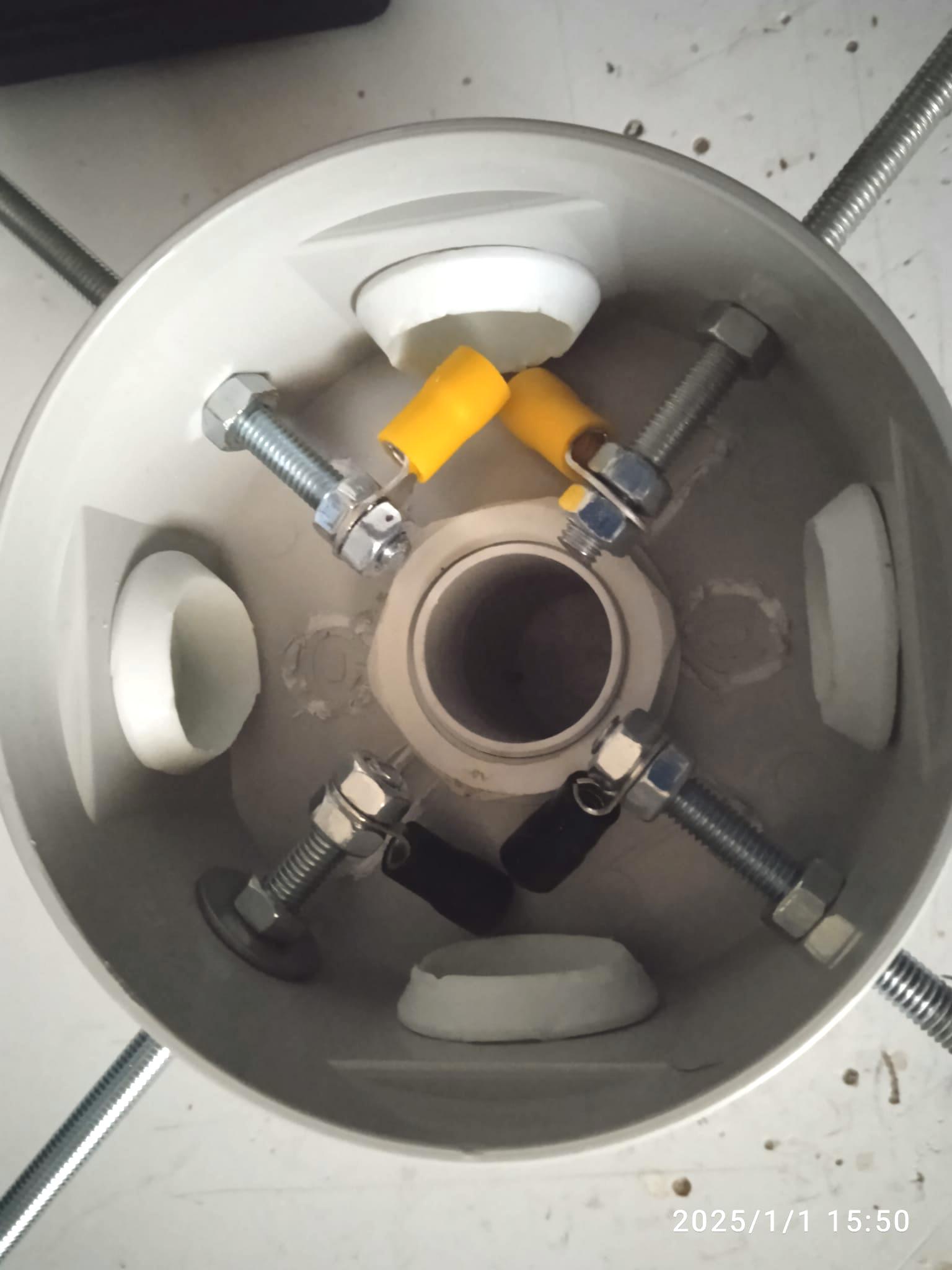

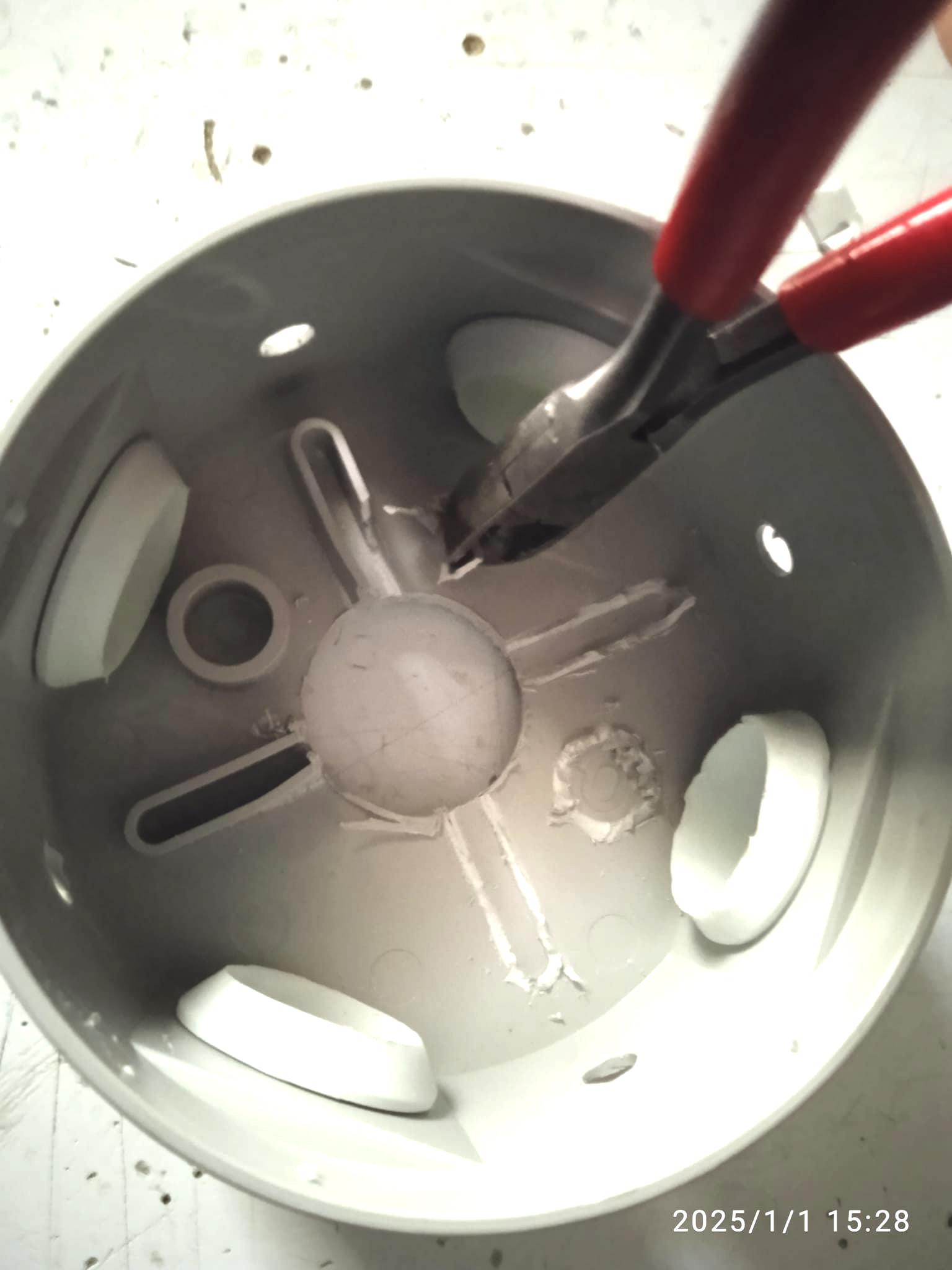

Capisco per i pezzi 3D ed difficile chi non ha la stampante 3D l'unica soluzione e questo sistema  basta avere una scatola deviazione elettrico e fare un foto del 40 come foto però di trovare il modo di collegare i dipoli ho realizzare un sistema differente

Ho provato anche questo sistema per coloro che non possono realizzare una 3D

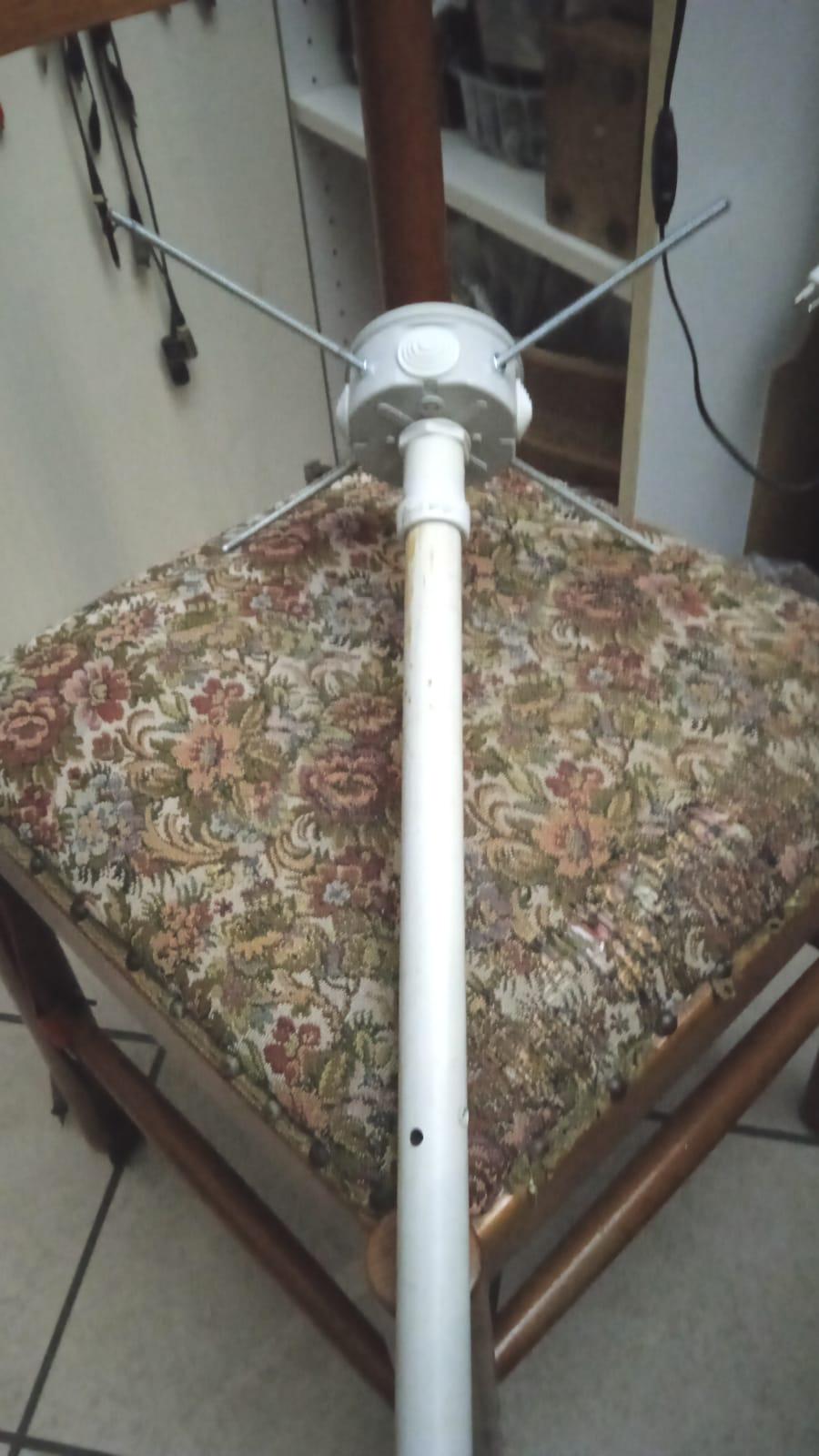

Affittabile non ha molto peso, i due braccetto dei dipoli sono lungo 30cm, si può anche usare un
PCV del 25 inastato dentro il PVC 32cm io ho usato questo se volete di ottenere più tenuto

usare un PCB 32 la parte più grossa vedi foto

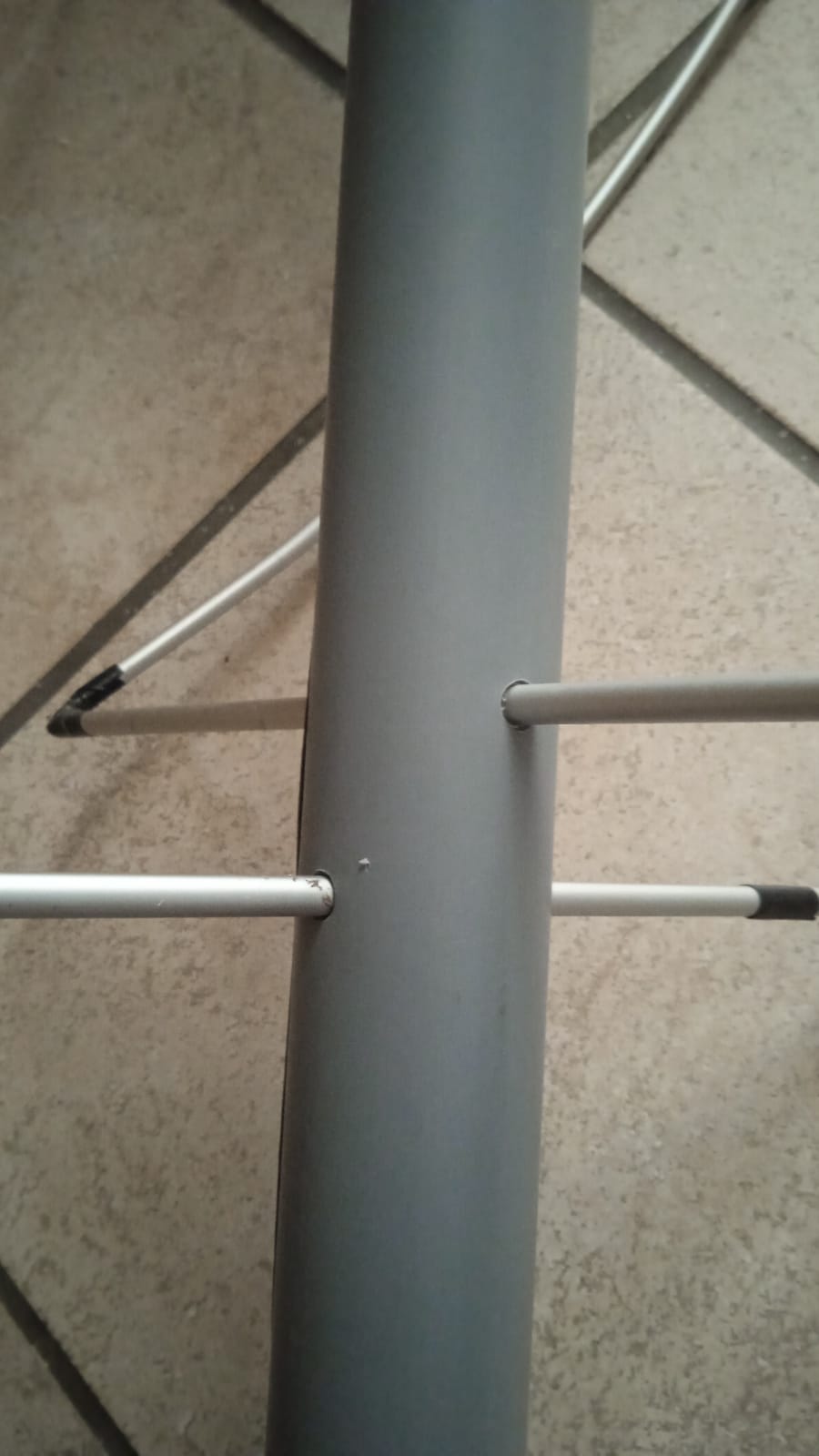

anche qui un foro del 25 PVC elettrico

Qui e come avviene il sistema

Questi sono dei esempi  come ottenere dei risultati di montaggio IDEI

PVC 32 incastrato

PVC 25 singolo modo

Anche questo sistema si può ottenere e da usare io ho dato tanti coniglie adesso sta a voi




___________Video è la REALTA'___________

___________________ Dimostrazione dei 137 MHz e 145 MHz ________________

___________________________________________________________________________

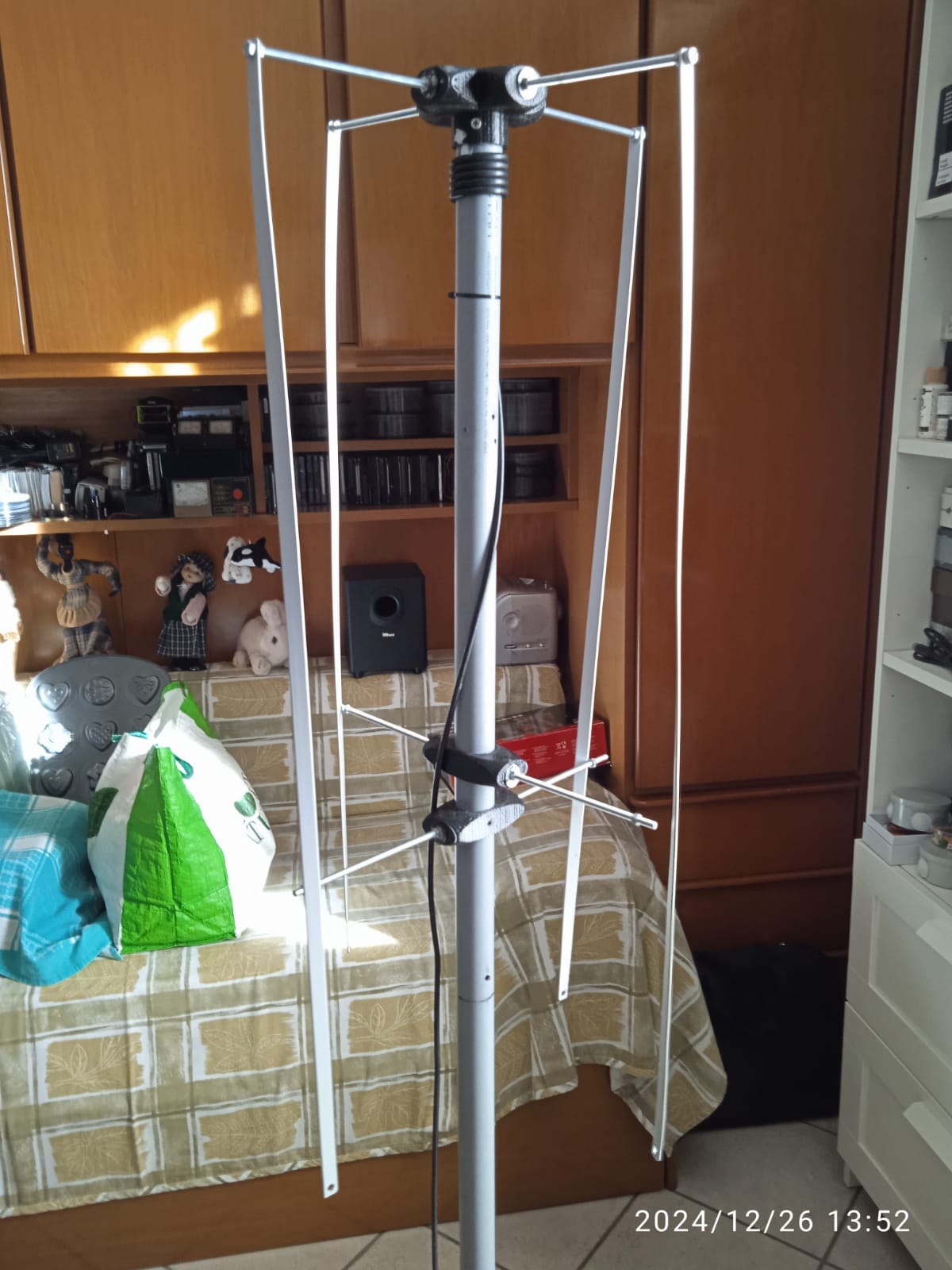

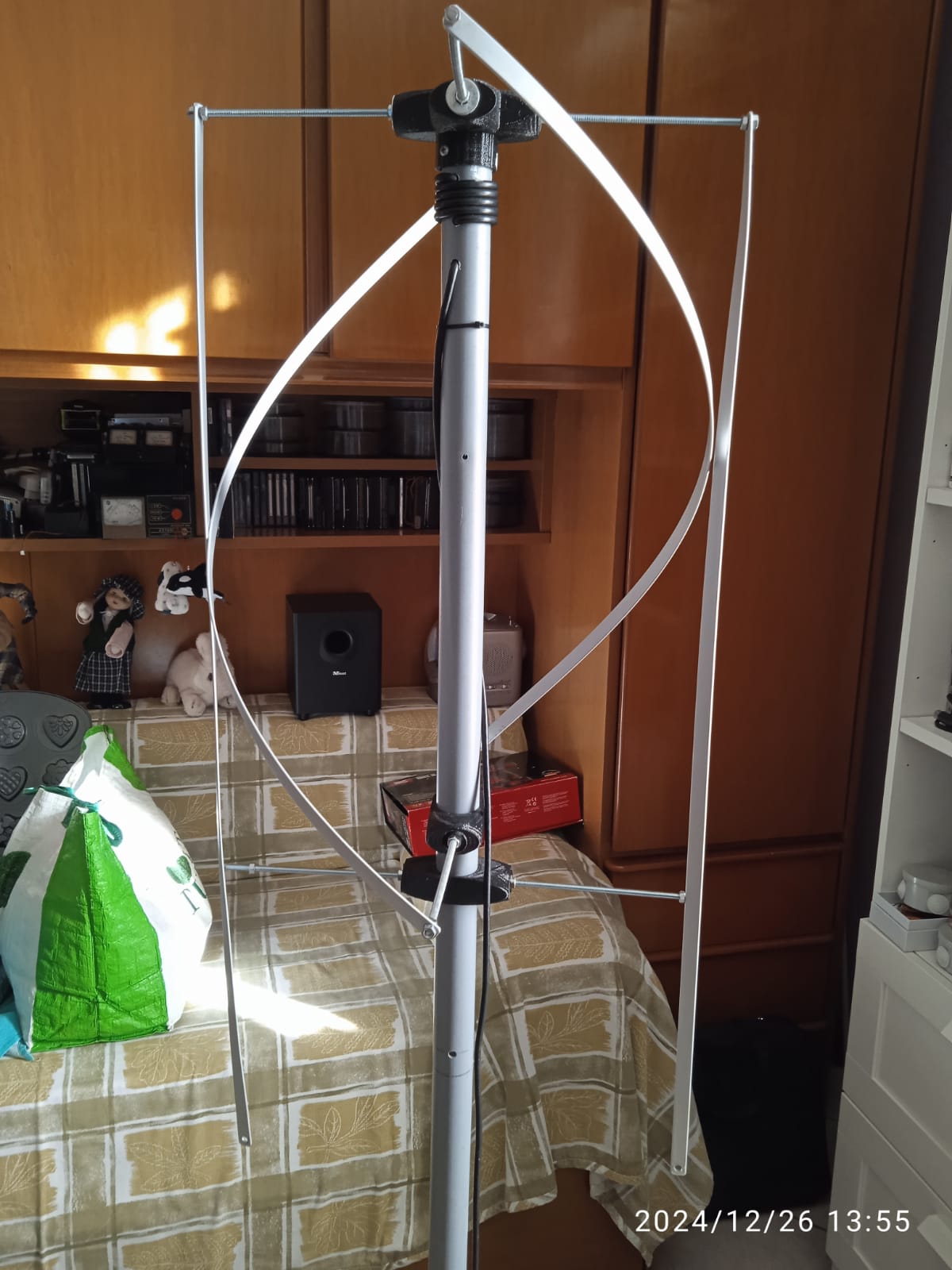

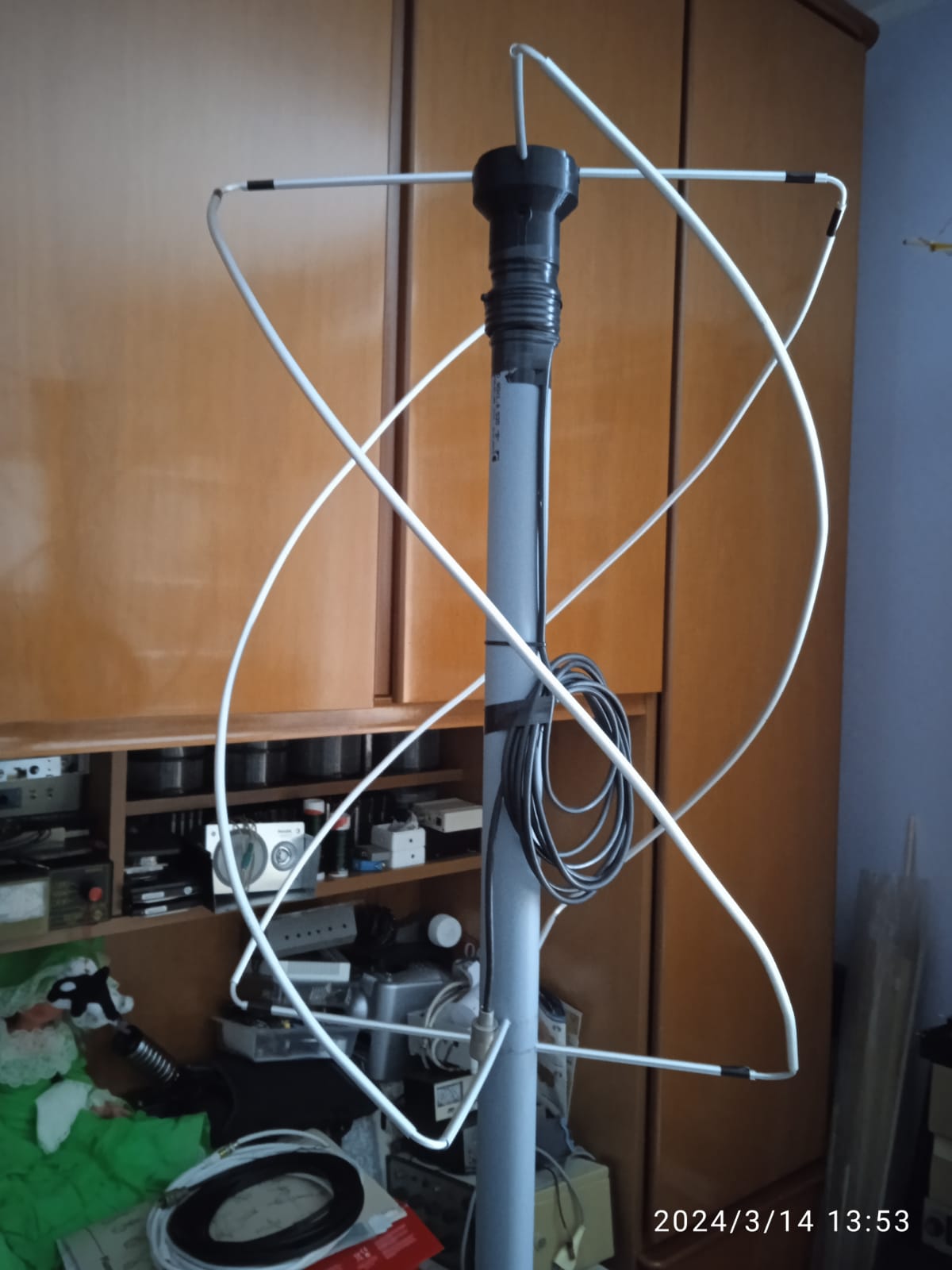

Qui la parte finita e la piegatura da ottenere

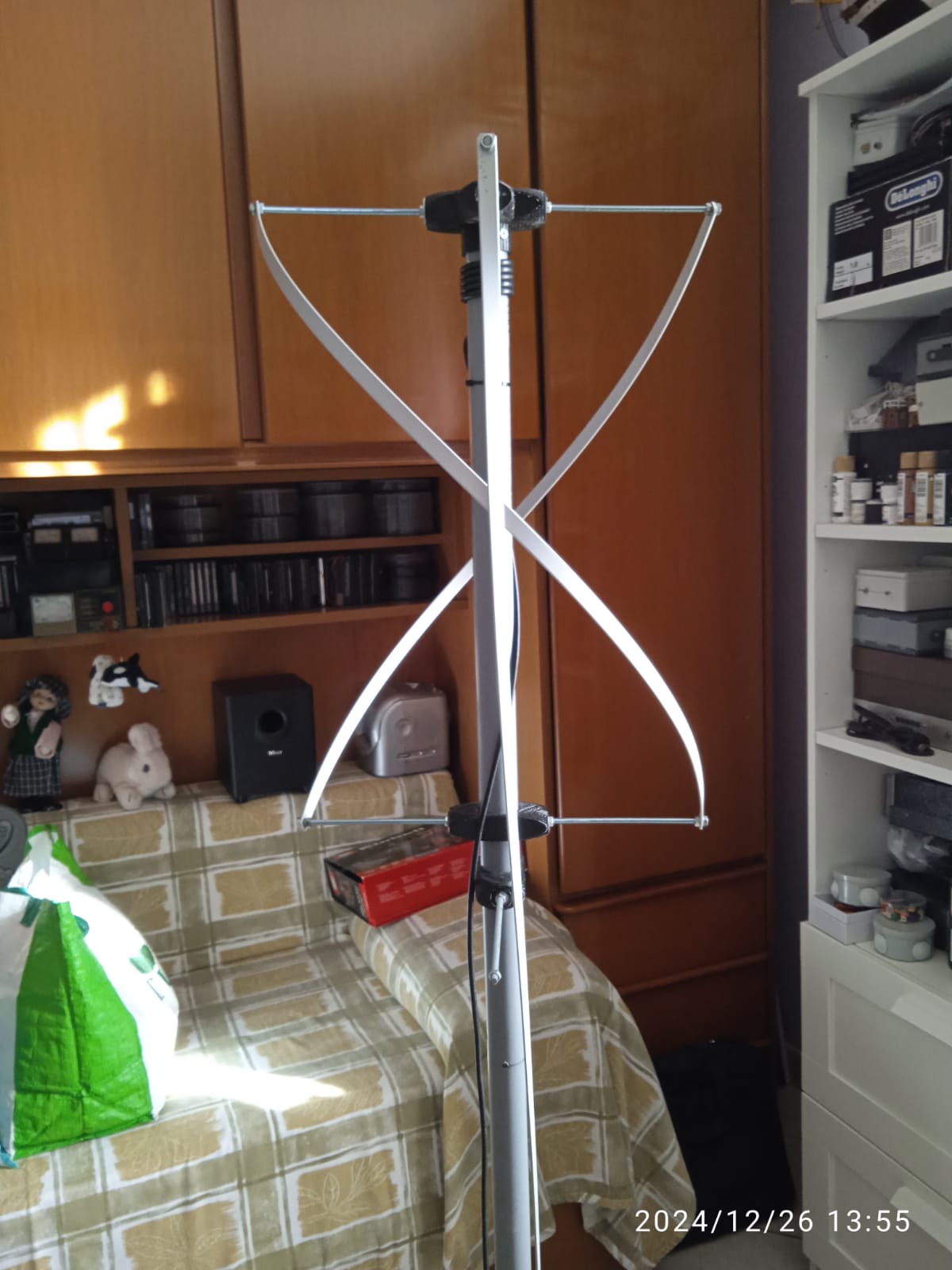

Alla fine un bel risultato QFH per la banda VHF

____________________________________________________________________________________________

Stampante 3d

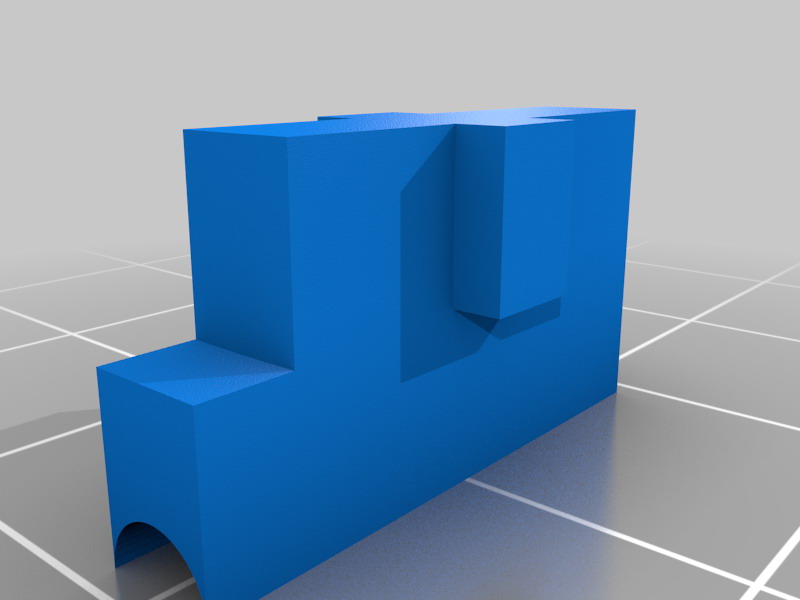

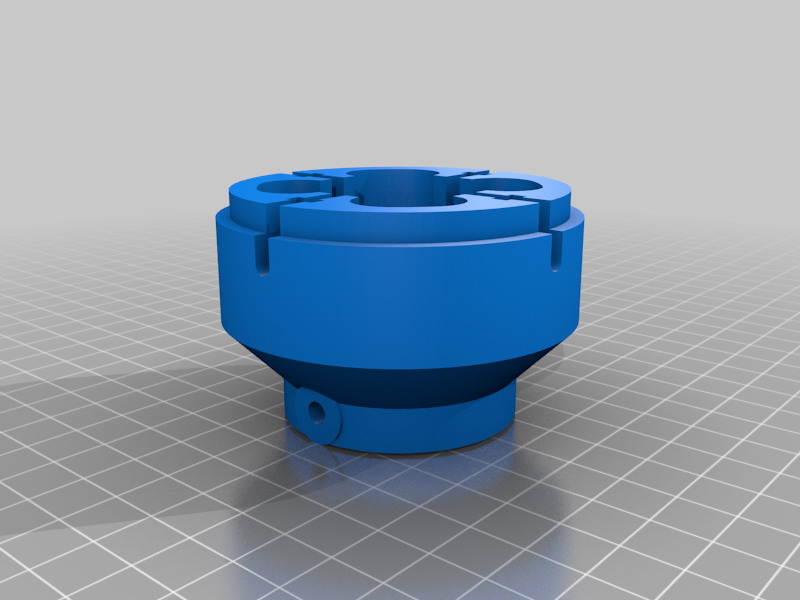

Mi sono organizzato per capire da realizzare, chiedo un amico Angelo IK1MSL di vecchia conoscenza da CB di 40 anni poi passati Radio Amatori, chiesi se riusciva a realizza 3D che già in passato lo ha realizzato sistema 3D stampare in questa in 3D foto,  la cosa che mi disse passami il link ok passato!!! cosi dopo una settimana mi chiama e vieni e proto, vedo tutte i tre pezzi bellissimi quelli in blu sono originali avevamo fatto qualche modifica di avere il supporto PVC del 40.

 Collaborazione di Angelo di avermi realizzato il sistema supporto 3D con la sua stampante 3D Angelo e Tony

 Collaborazione di Angelo di avermi realizzato il sistema supporto 3D con la sua stampante 3D Angelo

Qui altro sistema 3D il sito originale del l'autore

https://www.thingiverse.com/thing:5086950

___________________________________________________________________________________________

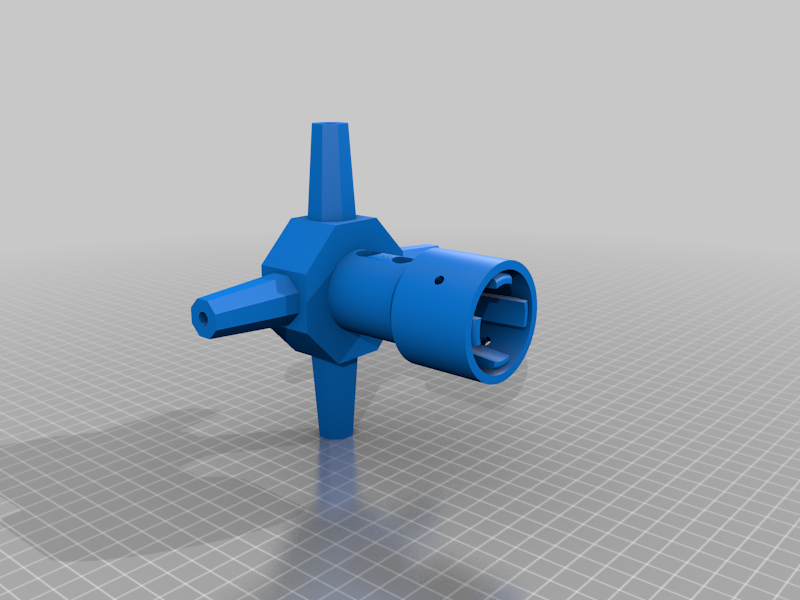

Qui il link del progetto dell'autore construccion-antena-qfh-137

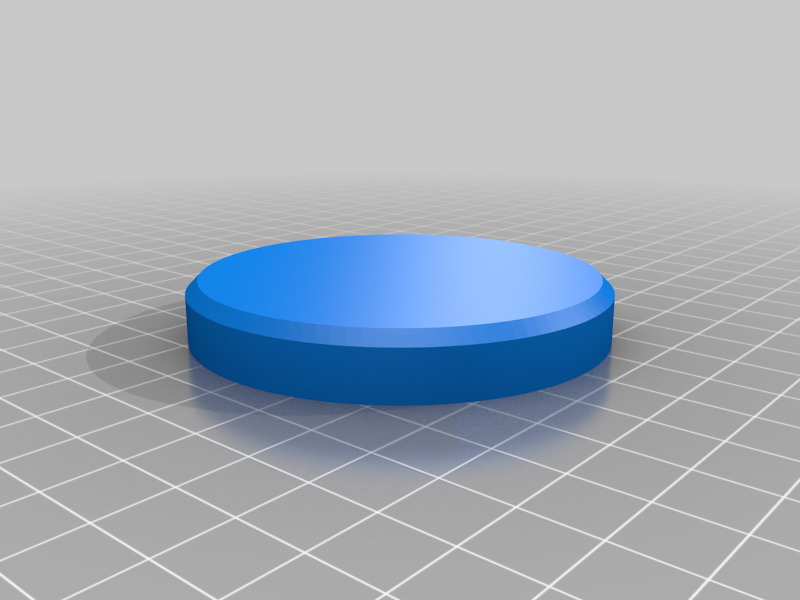

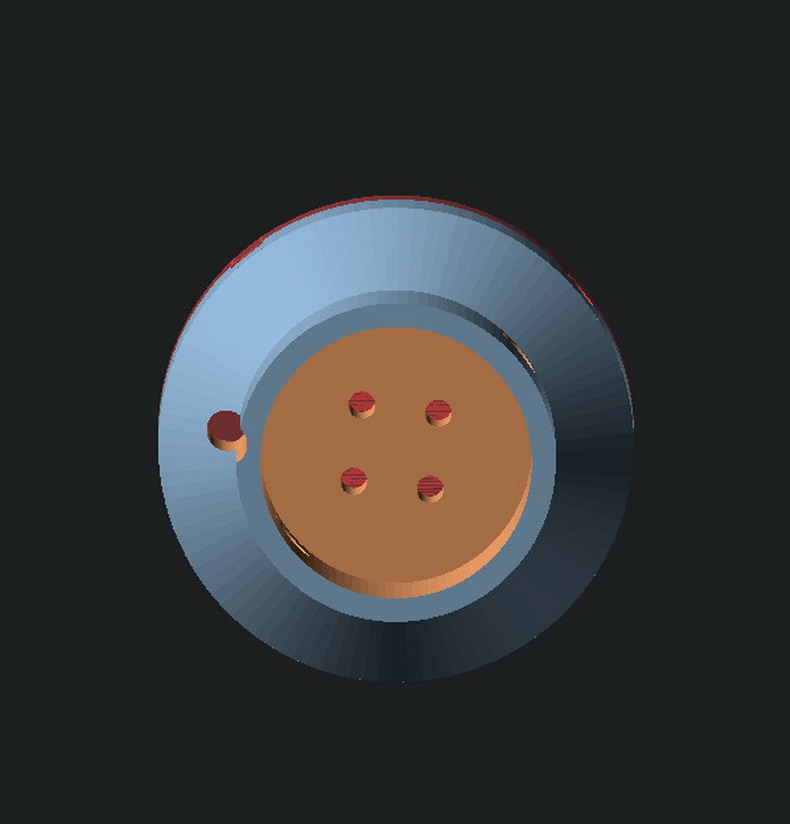

Dopo la relazione 3D l'autore non a messo il disegno del Tappo

Materiale disponibile del autore Alberto Marian

Qui il sito originale la 3D dell'autore

https://www.thingiverse.com/thing:4934289



_______________ Materiale di recupero altre antenne ______________

Materiale da realizzare

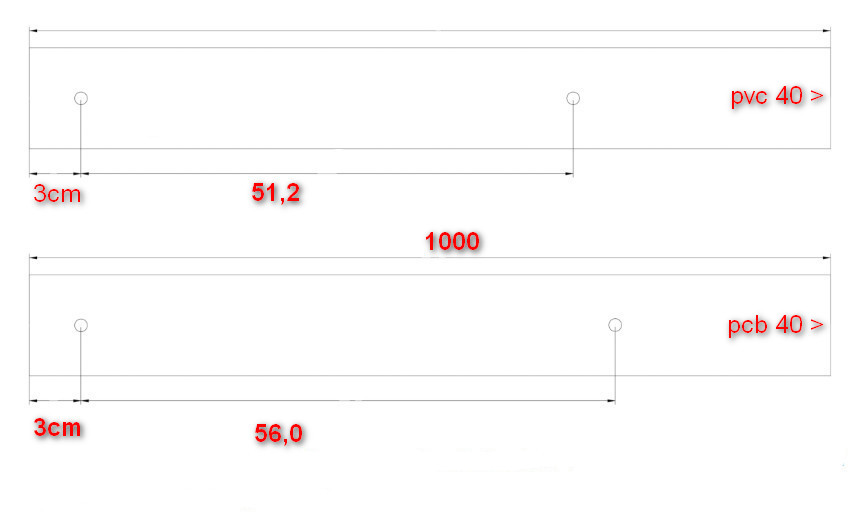

1,5 m Tubo in PVC 40 mm
1 Supporto 3D da realizzare (clicc)
2 Barra filettata in acciaio 5 mm

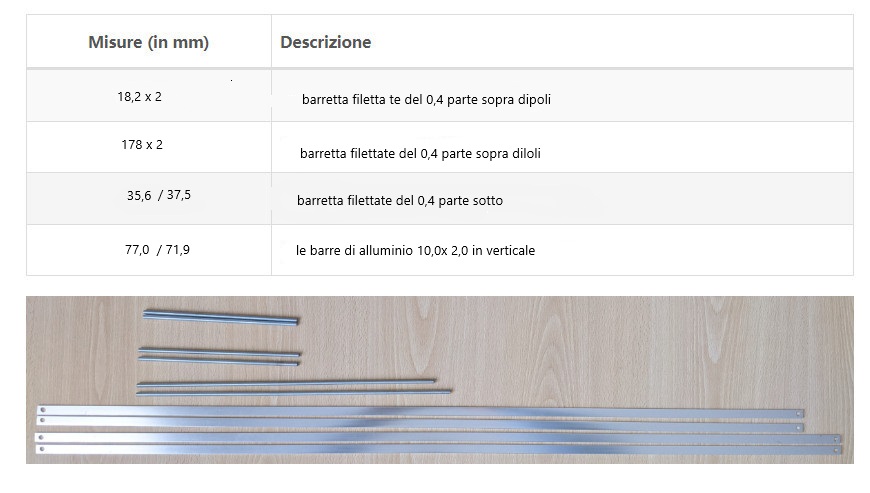

4 Piastra in alluminio 2 mm x 10 mm
32 Dadi 5 mm
28 Rondelle 5 mm
4 Terminale Faston tondo 5 mm (clicc)
1 Cavo coassiale GR58 4 tuls  da 50Ω



Regolazione dell'antenna

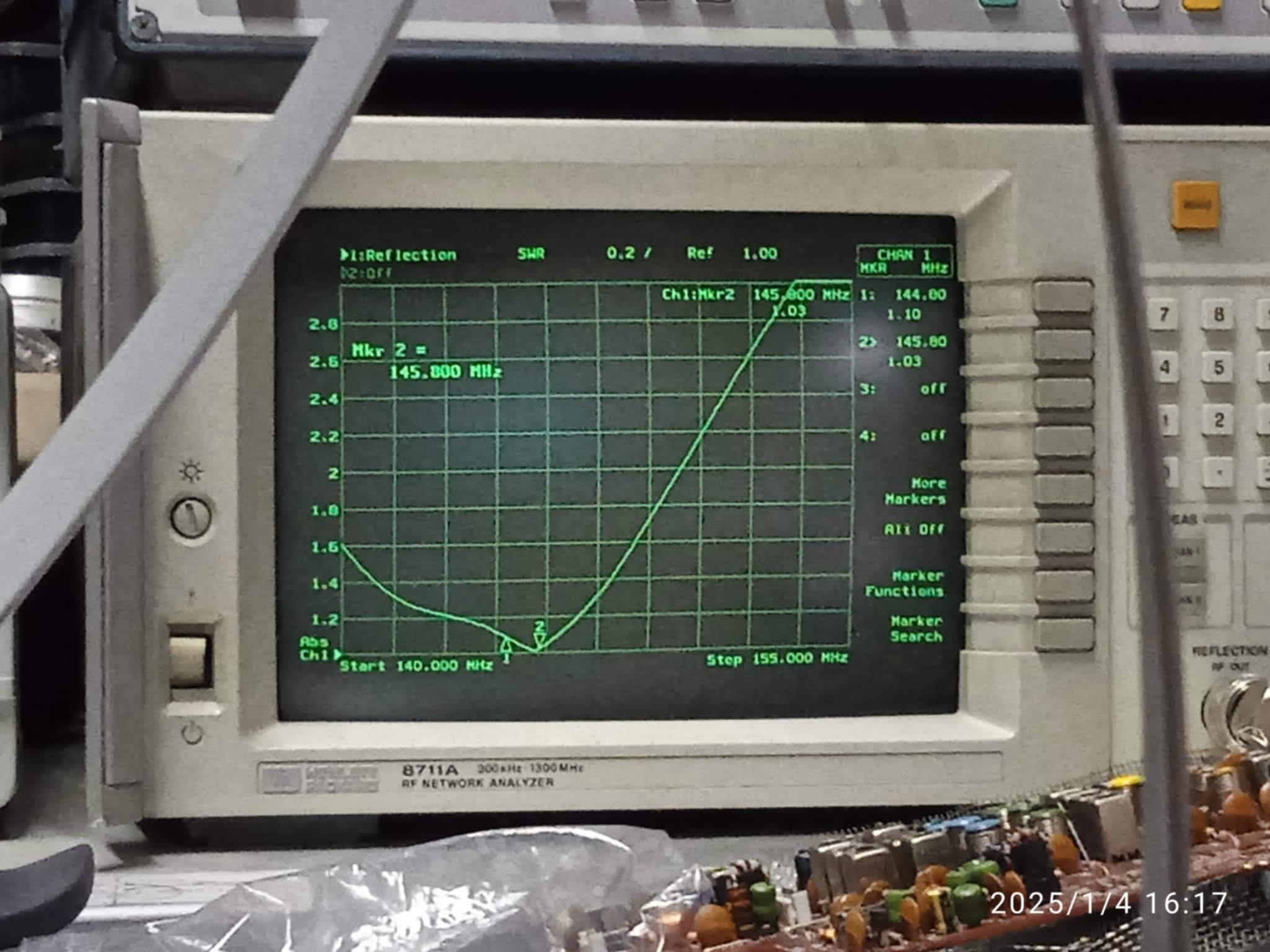

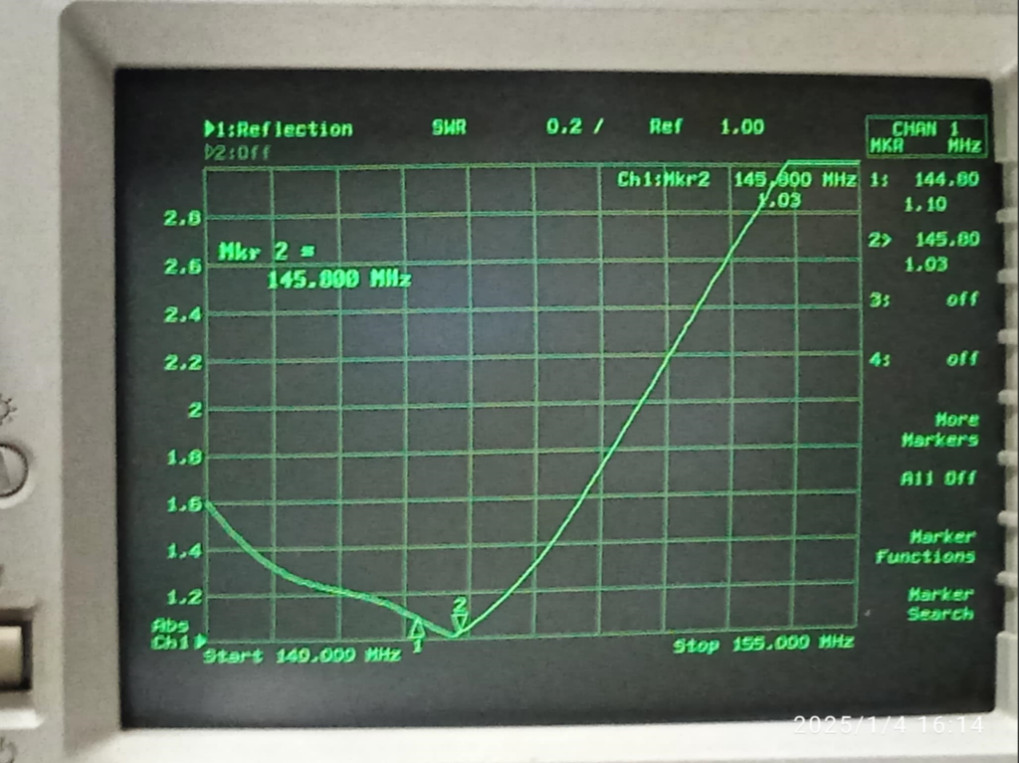

Per finire di costruire la nostra antenna, la misureremo utilizzando un analizzatore di antenna Nano VNA . Se abbiamo seguito i passaggi di questa guida e utilizzato le misure indicate, l'antenna dovrebbe risuonare sopra i 145 MHz  le misure delle aste sono un po' più lunghe per poter posizionare facilmente i dadi. Per regolare l'antenna sulla frequenza esatta dobbiamo regolare la distanza tra le barra disotto  come segue: stringere
Per il Braccetto filettato lungo 37,4 mm
Per il Braccetto filettato corto  35,6 mm


Per riferimento, le dimensioni complete del progetto dell'antenna generate
dal calcolatore online https://jcoppens.com/ant/qfh/calc.en.php John Coppens
