Ricevere i segnali Geoscan - StratoSat TK-1 - UMKA-1  Telemetria

  IK1HGI

Cosa mi ha passa sulla la testa

In Costruzione

L'esperienza è nata, il mio amico Portoghese António Pereira mi ha informato un po' di questi satelliti da 100mW, mi ha dato qualche spiegazione e inseguito parlato con il mio l'amico Nico ON7NDR e abbiamo iniziato le ricerche per ottenere ottimi risultati di capire questi satelliti, questi satelliti sono tutti in sperimentazione dell'università di studenti  RUSSI hanno una dimensioni alcuni 20x10 che viaggiano a torno al mondo, la sua potenza sui 100 mWatt. Poche parole funzionano sulla la banda 70 cm e sulle frequenza 436.2 Mhz la foto che si vede e stato un successo che i Geoscan e passato molto basso mio QTH e ricevuto tanti numeri che non capivo cosa stavo ricevendo Antonio Pereira mi dice e la Telemetria, hai ricevuto anche un l'amico Nico ON7NDR la stessa cosa. 17 Gennaio 2024 Realizzato altra Antenna Turnstyle-3 test sono ok 100x100 stasera ricevuto UMKA-1 ottimo segnale come si vede foto, adesso 20/01/2024 UMKA-1 ore 09-02 UTC  un risultano buono è okay... devo attendere su altri satelliti che ho su Orbitron di capire se i segnali riesco ascoltato ricordo che i segnali sono molto piccoli basta stare attendi del loro segnali in discesa quando passa il satellite, ma ricordo ancora di avere il Orologio del PC sincronizzato con Orbitron !!!!

__________________________________________________________________________________________________

Saltelli UMAK-1

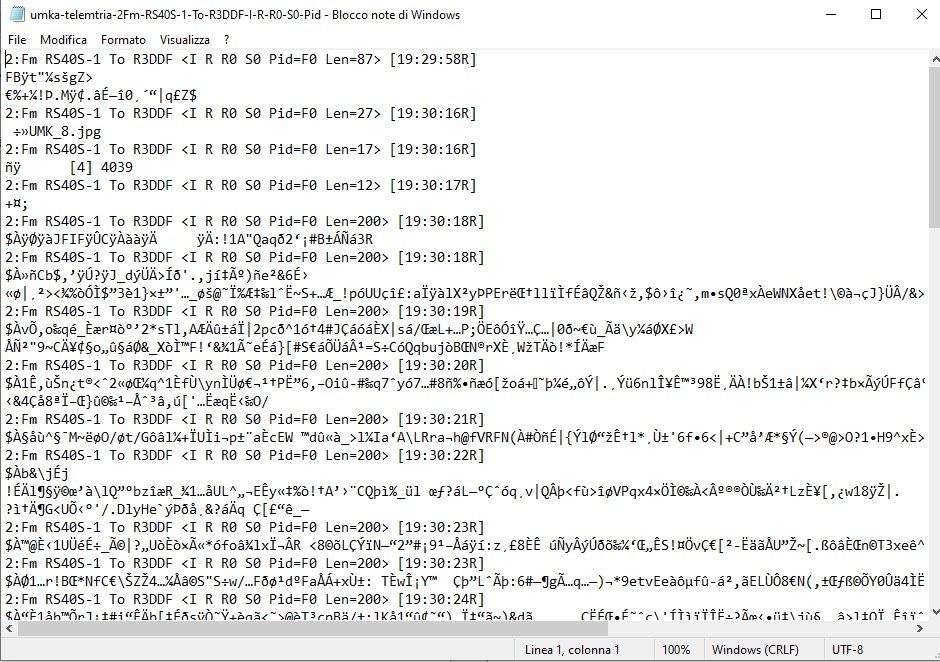

UMKA-1 telescope satellite mission  13/01/2024 21:24 UTC Il team del telescopio orbitale scolastico UMKA-1(RS40S) Vi ringrazia per il vostro interesse per il nostro satellite. A conferma della ricezione della telemetria da UMKA-1  vi inviamo una QSL.    13/01/2024 21:24 UTC    09/01/2024 20:28 UTC    Stasera il satellite Umka-1 mandato la telemetria  come questa  _______________________________________________________________________ Telemetri UMKA-1 ____________________________________________________________________________________________ Dopo 8 mesi della mia prima realizzate 3 Antenne Turnstyle-3 per la Banda 70cm, ho avuto ottimi risultati questi satelliti che ho ascoltiamo, e ricevuto alcuni la telemetria sono sempre attivo di avere un segnale che passano sia di mattina e la sera SVYATABOR 1 (RS60) = 437.875 MHZ  "soundmodem GMSK USP 2400bd" STRATOSAT-TK (RS52S)= 435.870 MHz  "soundmodem GEOSCAN 9600bd" GEOSCAN-EDELVEIS (RS20S)= 436.200 MHz  "soundmodem GEOSCAN 9600bd" ORBICRAFT-ZORKIY (RS15S)= 437.850 MHz  "soundmodem GMSK USP 2400bd" UTMN (RS23S)= 435.670 MHz  "soundmodem GMSK USP 4800bd"  VIZARD METEO (RS38S)= 437.825 MHz , "soundmodem GMSK USP 4800bd " UTMN 2 (RS27S) = 436.125 MHz  "soundmodem GMSK USP 2400bd " SHARJAHSAT 1    =  437.325 MHz "soundmodem FSK G3RUH 9600bd"  UMKA 1 (RS40S) = 437.625 MHz  "soundmodem GMSK USP 4800bd "  GOMX 1                = 437.250 MHz "soundmodem   AFSK 4800" Orbicraft-Zorby   = 437.850 Mhz "soundmodem   AFSK 4800" ROSEYCUBESAT  = 436.825 MHz  "soundmodem BPSK 9600bd G3RUH " usb mode radio CLARKSAT-1        = 435.130 MHz  "soundmodem FSK 4800bd G3RUH", GETKISS.exe"   ________________________________________________________________________________________________ CLARKSAT-1 _________________________________________________________________________________________________ Per questo satellite rispettare la frequenza per ascolto Geoscan-Edelveis Freq. 436.200/10492.000 Mhz 9k6/19k2 GFSK USP RS20S StratoSat-TK1 Freq. 435.870 MHz 9k6 GMSK RS52S UMKA-1 Freq. 437.625 MHz GMSK USP 2400 bd S Band 2402 Mhz ORBICRAFT-ZORKIY Freq.437,850 MHz, 437,950 MHz GMSK 2400, 4800, 9600 USP   SharjahSat-1 437.325 Qui ci sono i link per le codifiche dei satelliti che usto usando per la codifica  Programmi da scaricare e ricevere Telemetria e immagini  UMKA-1 https://github.com/Foxiks/UmKA-1_Telemetry_Decoder SharjahSat-1 Decoder https://github.com/Foxiks/SharjahSat-1_Decoder StratoSat TK-1 https://github.com/Foxiks/StratoSat_TK-1_Decoder StratoSat TK-1 https://github.com/Foxiks/StratoSat_TK-1_Decoder/install GEOSCAN-EDELVEIS https://github.com/Foxiks/Geoscan-Edelveis-Decoder Orbicraft-Zorkiy Forum Geoscan, StratoSat TK1, UMKA-1 https://community.libre.space/t/stratosat-tk1-rs52s-53s https://community.libre.space/t/stratosat-tk1-rs52s https://community.libre.space/t/umka-1-telescope-satellite-mission/10572/47 https://community.libre.space/t/stratosat-tk1-rs52s-image-transmissions/11207/60   https://github.com/Foxiks/UmKA-1_Telemetry_Decoder



ottimo segnale ricevuto 20/01/2024 ore 08:54 UTC Frequenza operativa 436.0 MHz Lunghezza d'onda operativa 687,1 mm Lunghezza gamba corta 144,4 mm Lunghezza gamba lunga 181,5 mm Diametro gamba (ideale) 3,1 mm Lunghezza gamba riflettente 178,5 mm Separazione del riflettore (predefinita) 257,9 mm Lunghezza del tronco corrispondente 171,9 mm https://sgcderek-github-io.translate.goog/tools/ATA.html

UMKA-2024-01-20_time 09:54,31 Ricevuto la telemetria con la nuova Antenna Turnstyle  con molto guadagno del segnale  usato antenna Turnstyle per 437.600mhz Programma ricevere Geoscan il e StratoSat da scaricato QUI https://github.com/Foxiks/Geoscan-Edelveis-Decoder  Usato Chiavetta RTL-SDR 1. Eseguire GUI-Decoder.exe 2. Fare clic su "Avvia soun dmodem" (attendere qualche secondo) 3. Imposta il "soun dmodem" sul dispositivo audio in ingresso Setup, devices, input device Cable virtual  da cui verrà catturato il segnale. 4. Fare clic su "Start decoder" 5. Clicca su "Read Steam" attende segnale Tutto e stato un successo, ricevuto il segnale buono stabile e forte uso SDRscharp Telemetria   Buon divertimento 73 Tony ik1hgi

 New Antenna Turnstyle-3

_______________________________________________________________________________________________

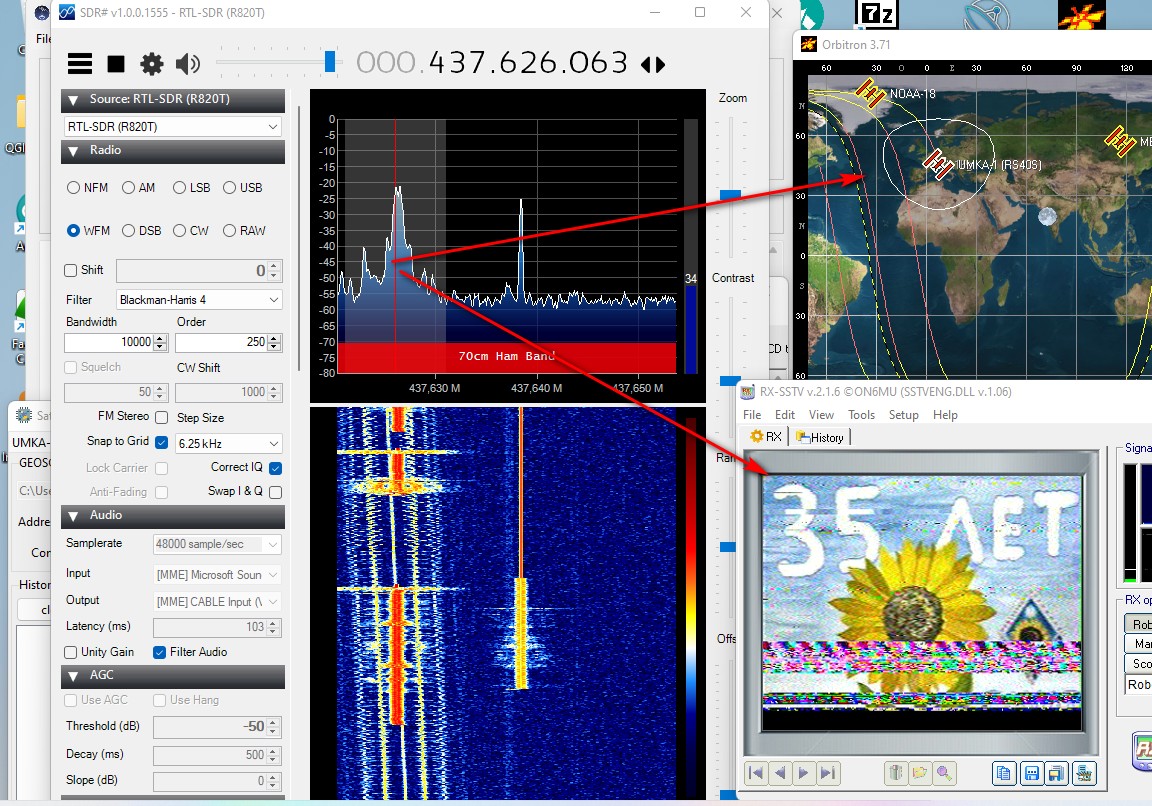

Qui si vede il segnale quando un satellite manda in TX un PUS un trattino è ricevi
una parte di telemetria un segnale quasi in visibile!!! qui ho fatto il modo sulla mia
elevazione di 3,6" di aspettare ultimo segnale come si vede sulla foto
nel cerchio rosso è dove si trova è ho ricevuto ultimo segnale con la nuova antenna
 la sua posizione lontano ha mandato ultimo segnale.

________________________________________________________________________________________________________________

UMKA-1 ricezione

_____________________________________________________________________________________________

https://www.youtube.com/watch?v=9AzMM_Cnczc

Osservate bene quello che successo sul UMKA-1 errore !!! sulla Telemetria



_____________________________________________________________________________________________________________________

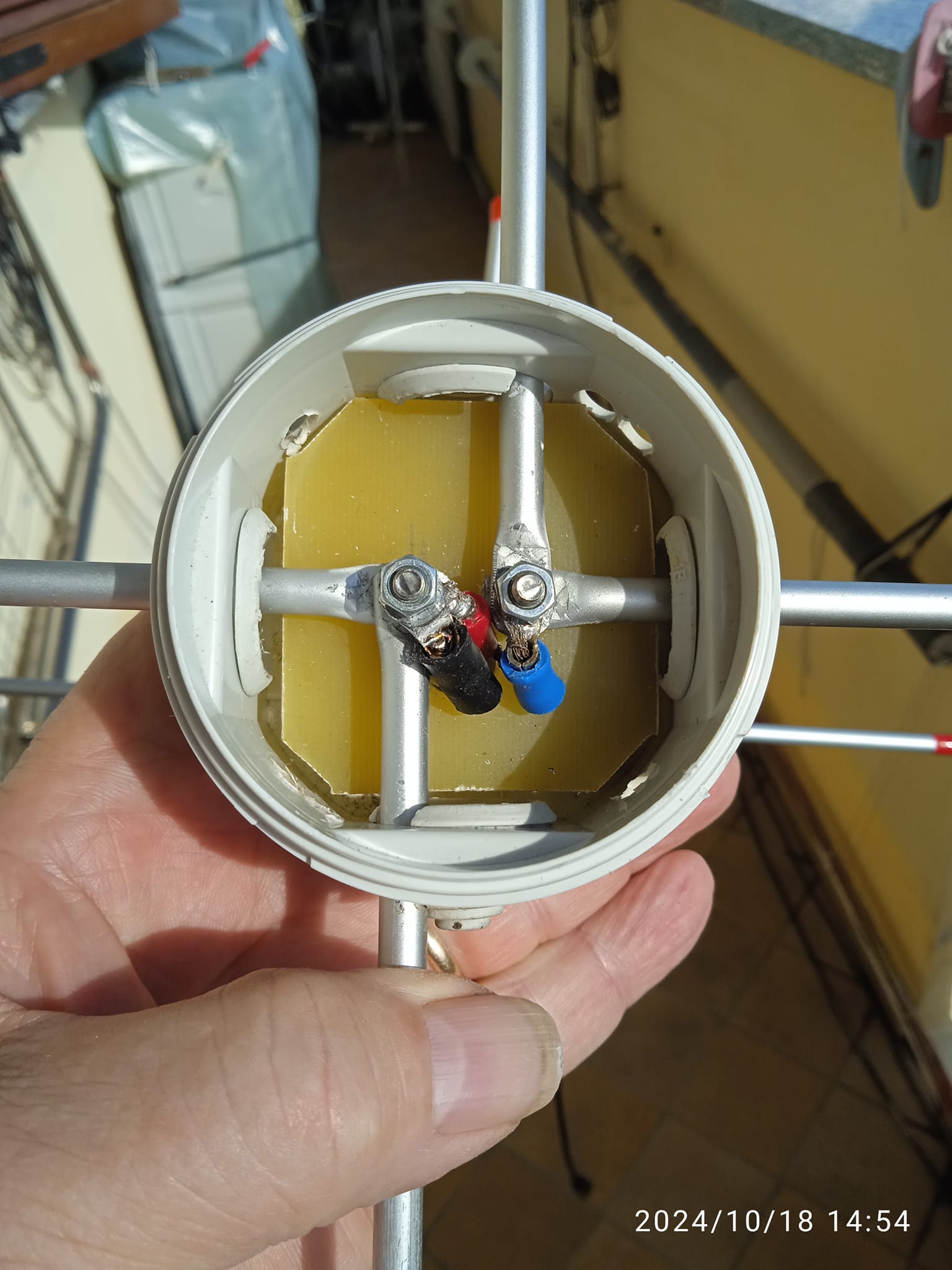

 Turnstyle 3 versione nuova per 436.2 MHz

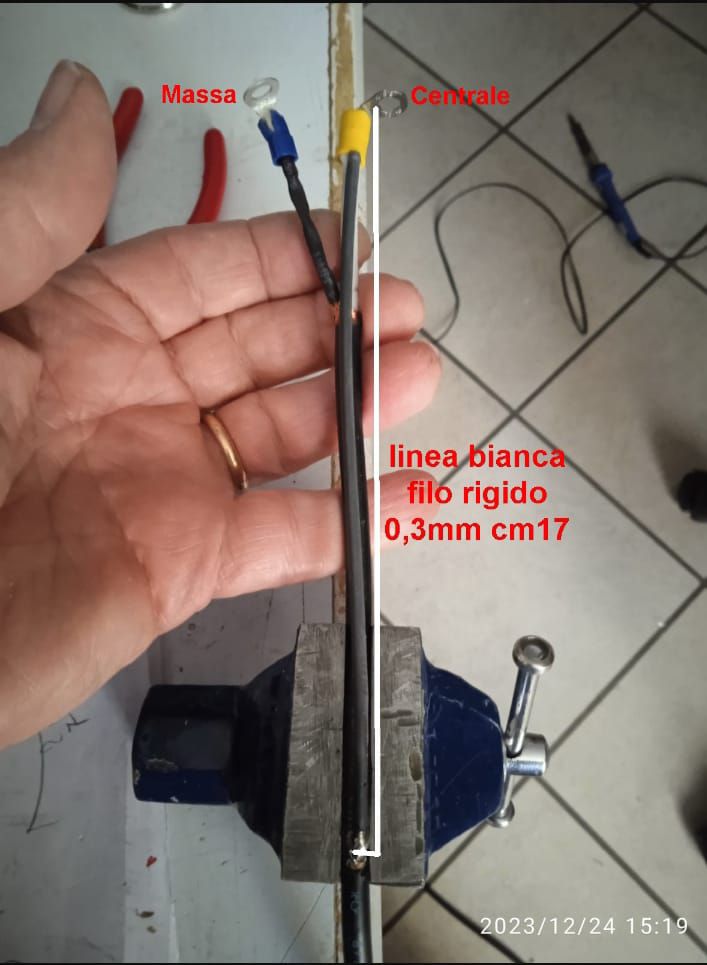

Nuova Antenna Turnstyle modificata diverso sistema  Turnstyle ultimo progetto per la banda 436.2 MHz realizzata 15 Gennaio 2024 ho cercato di poter ottenere un buon guadagno ho avuto il primo risultato, Nico ON7ND E Tony  IK1HGI UMKA-1 ore 09-02 UTC Telemetria 2024-01-10 del passaggio Qui misure per realizzare antenna ho rispettando le misure che risuona a 436.2 MHz più importare il filo rigido  STUB FILO 1,5 RIGIDO Frequenza operativa 436.2 MHz Lunghezza d'onda operativa 687,1 mm Lunghezza gamba corta 144,4 mm Lunghezza gamba lunga 181,5 mm Diametro gamba (ideale) 3,1 mm Lunghezza gamba riflettente 178,5 mm Separazione del riflettore (predefinita) 257,9 mm Lunghezza del tronco corrispondente 171,9 mm https://sgcderek-github-io.translate.goog/tools/ATA.html

Prima costruzione Antenna 436.2 MHz per ricevere satellite Geoscan e StratoSat-TK 1 oggi nuovo modello nuovo

Stamattina 20/01/2024 un bel risultato della telemetria UMKA-1




__________________________________________________________

UMKA-1 Antenna 70cm - QFH Antenna 137 MHz - Nuova QFH Scimmia

Geoscan Antenna 70cm - Nuova QFH supporto 3D

Nuova Antenna 70cm - Riconoscimento QSL

Nuova Mini QFH

___________________________________________________________________________

Anno 2024 GENNAIO



CONCLUSIONE Non mi rimane altro che augurarvi buon lavoro saluti  Antonio ik1hgi   Se avete dei problemi  un messaggio rispondo, accetto consigli. E-MAIL Antonio ik1hgi
