Grazie la mia esperienza e stata questa estate di realizzare un antenna per la banda 137 mhz con esperienza ho trovato una QFH, due progetti dei radio amatore un Spagnolo e altro Inglese
Spagnolo ho cercato di capire non era un complesso di come fare, ho studia le parti delle misure e finita la prima ho fatto un gran successo spettacolare ricevere i Noaa e il Meteor MN-2-3 Russo. Scimmia 25 Luglio 2026 ho avuto la fortuna e ho ricevuto
|
________________________________________________________________________________________

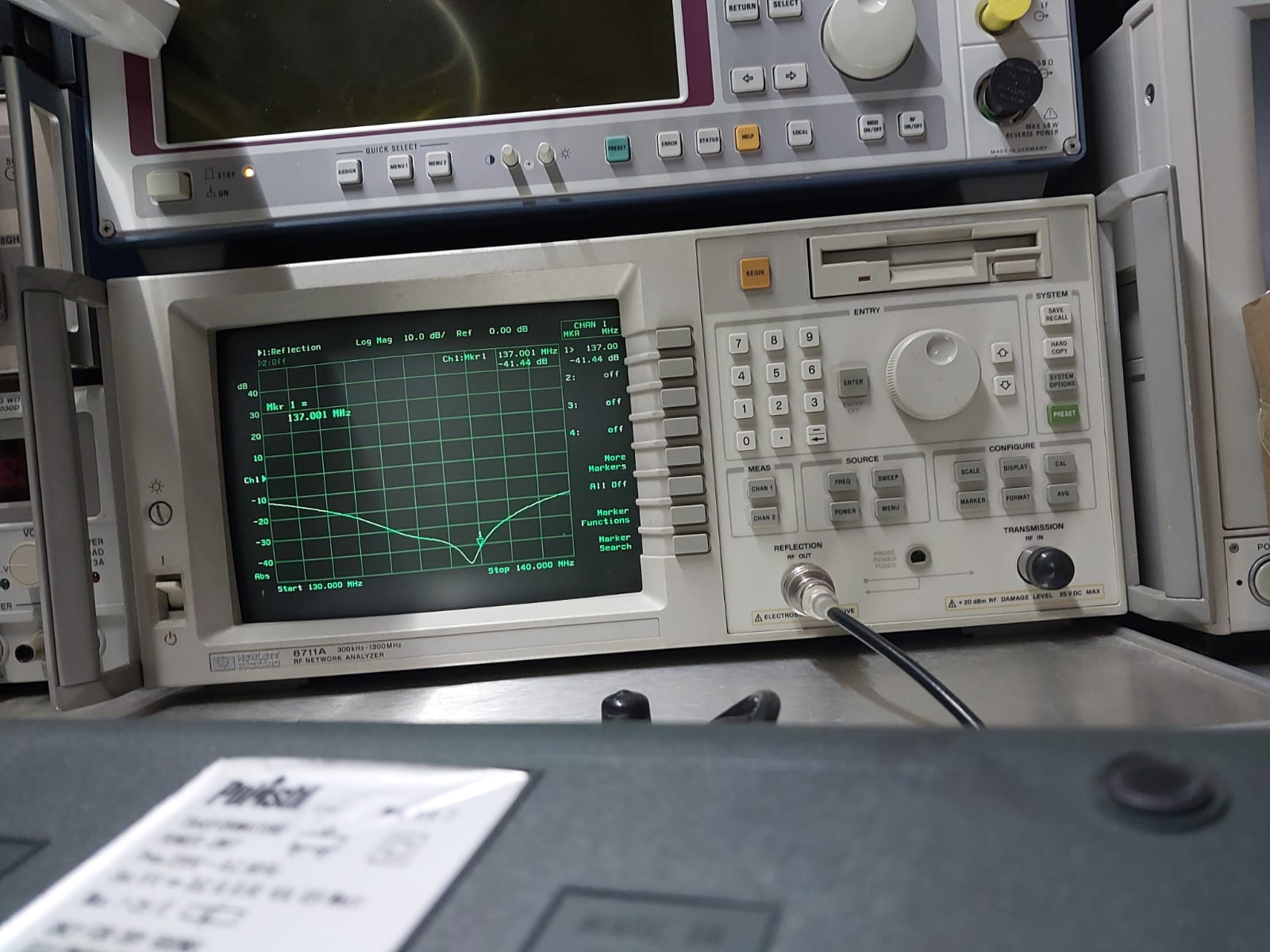

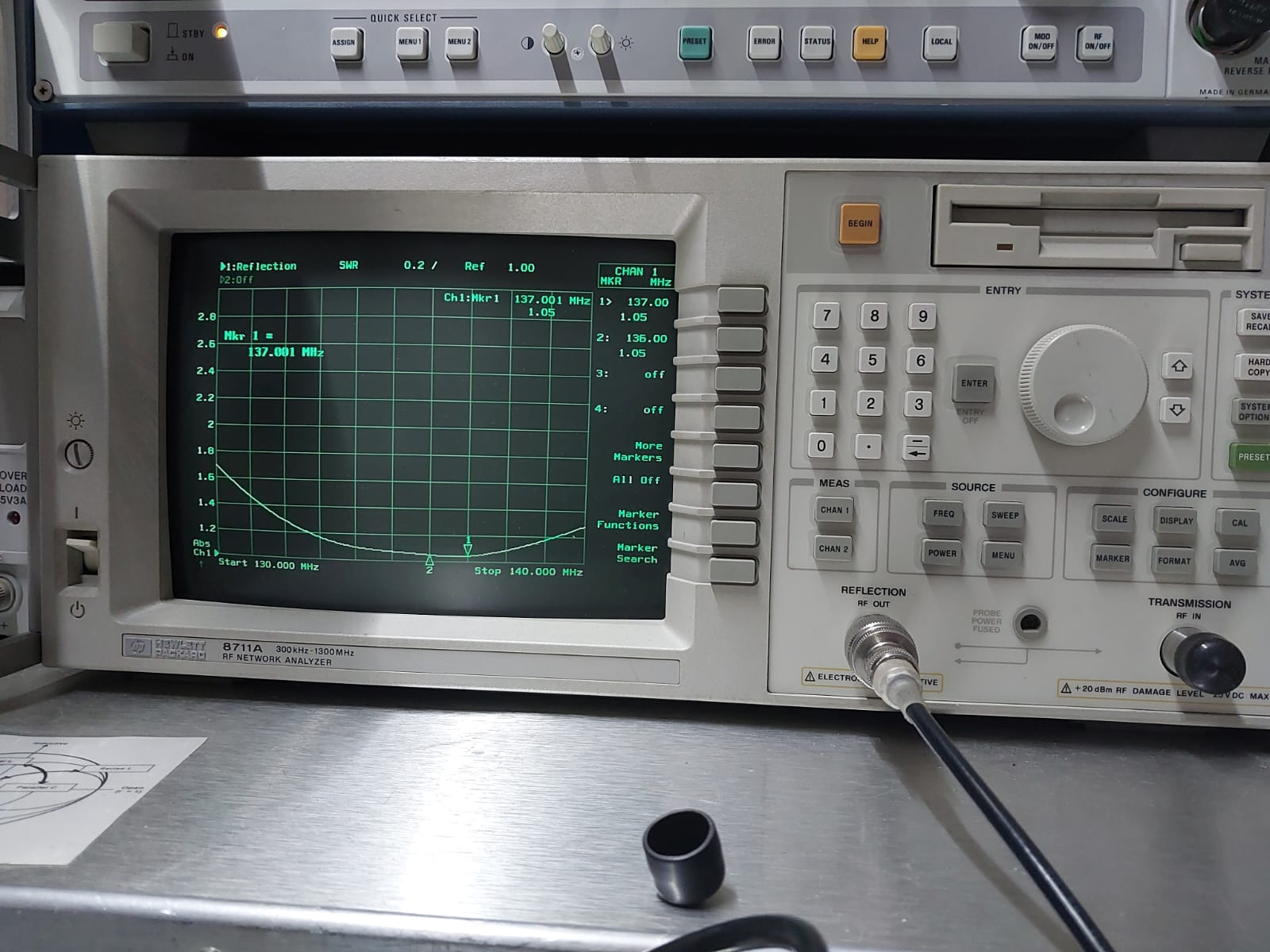

Le prestazione della DUE antenna QFH a misurata
|
QFH Super
come si nota le due QFH anno un lavorazione differente in questa usato il Tubicino del 5 mm e il rapporto con strumento professionale non ho avuto parole
|

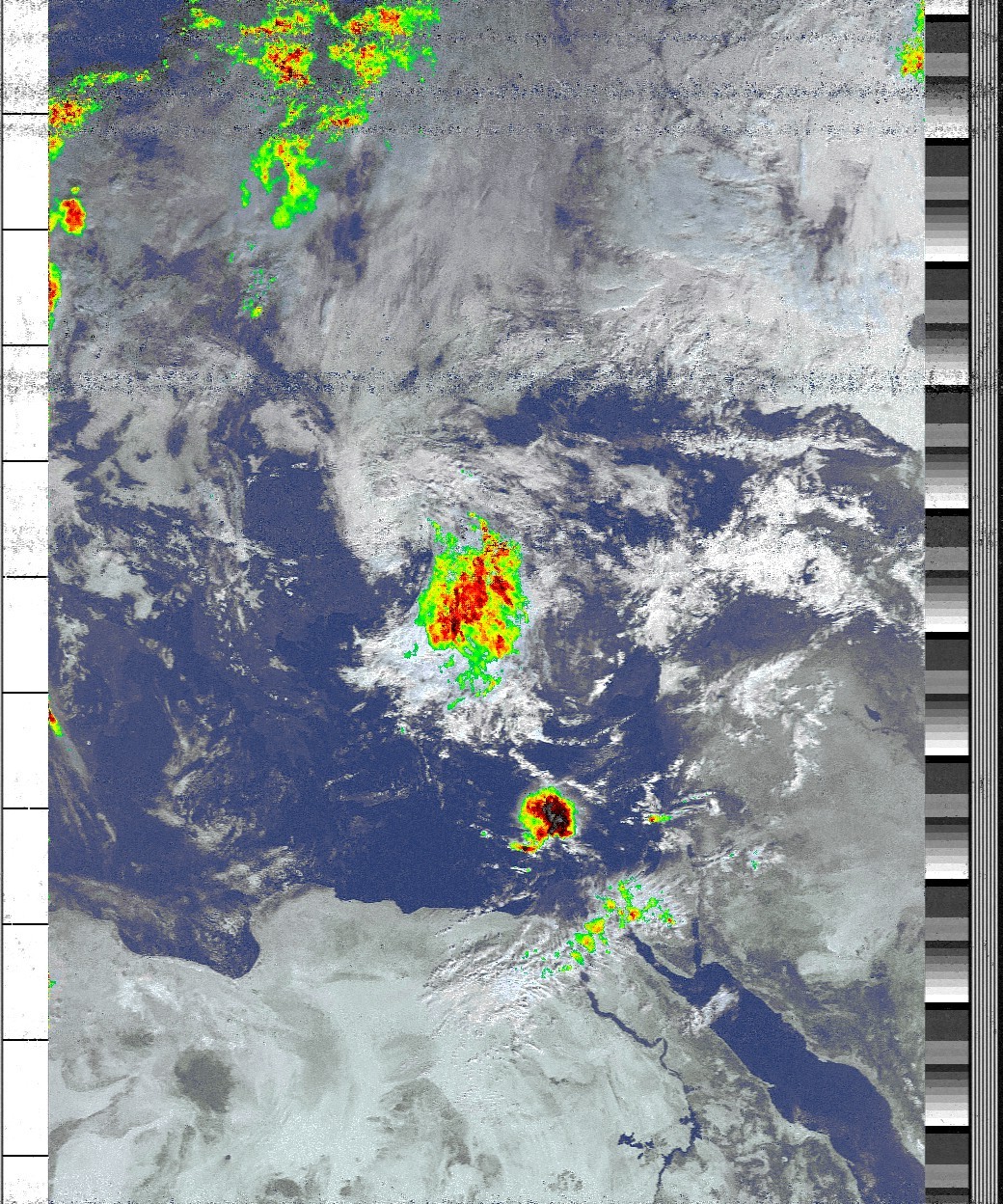

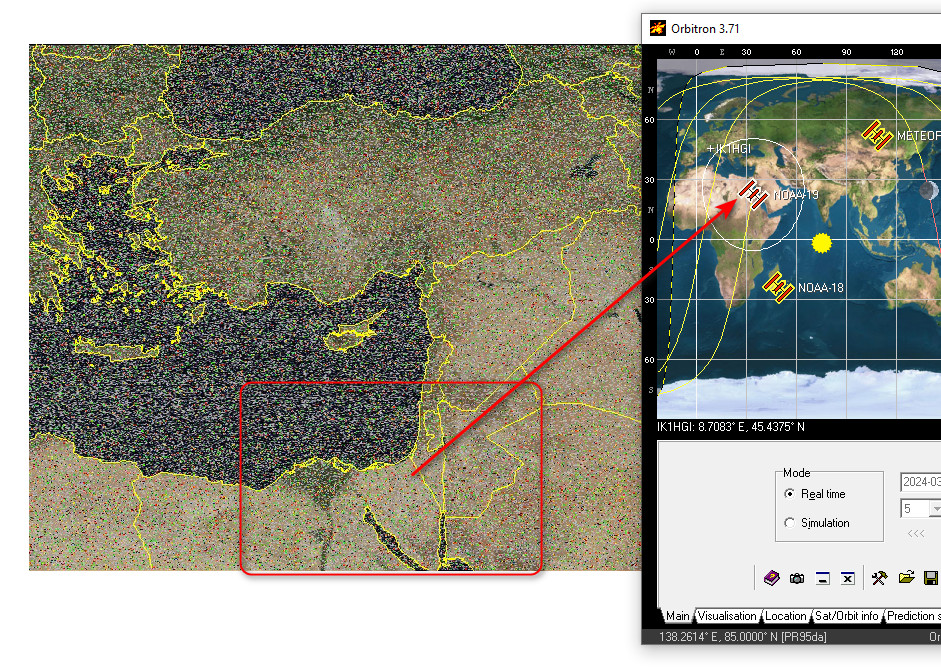

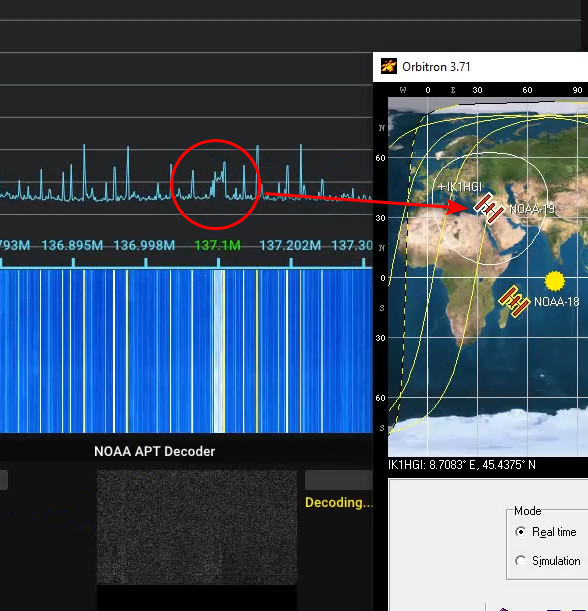

Queste sono le prime immagini ricevuto con le QFH ho realizzato e stato un sogno dopo aver ricevuto un bel segnale |
QFH Scimmia
come si nota le due QFH anno un lavorazione differente in questa usato il piattino del 10x2 il rapporto con strumento professionale non ho avuto parole rispetto della prima che ho realizzato
|
____________________________________________________________________________________________
Stampante 3d
|
Mi sono organizzato per capire da realizzare, chiedo
un amico Angelo IK1MSL di vecchia conoscenza da CB di 40 anni poi
passati Radio Amatori, chiesi se
riusciva a realizza questo sistema da stampare in

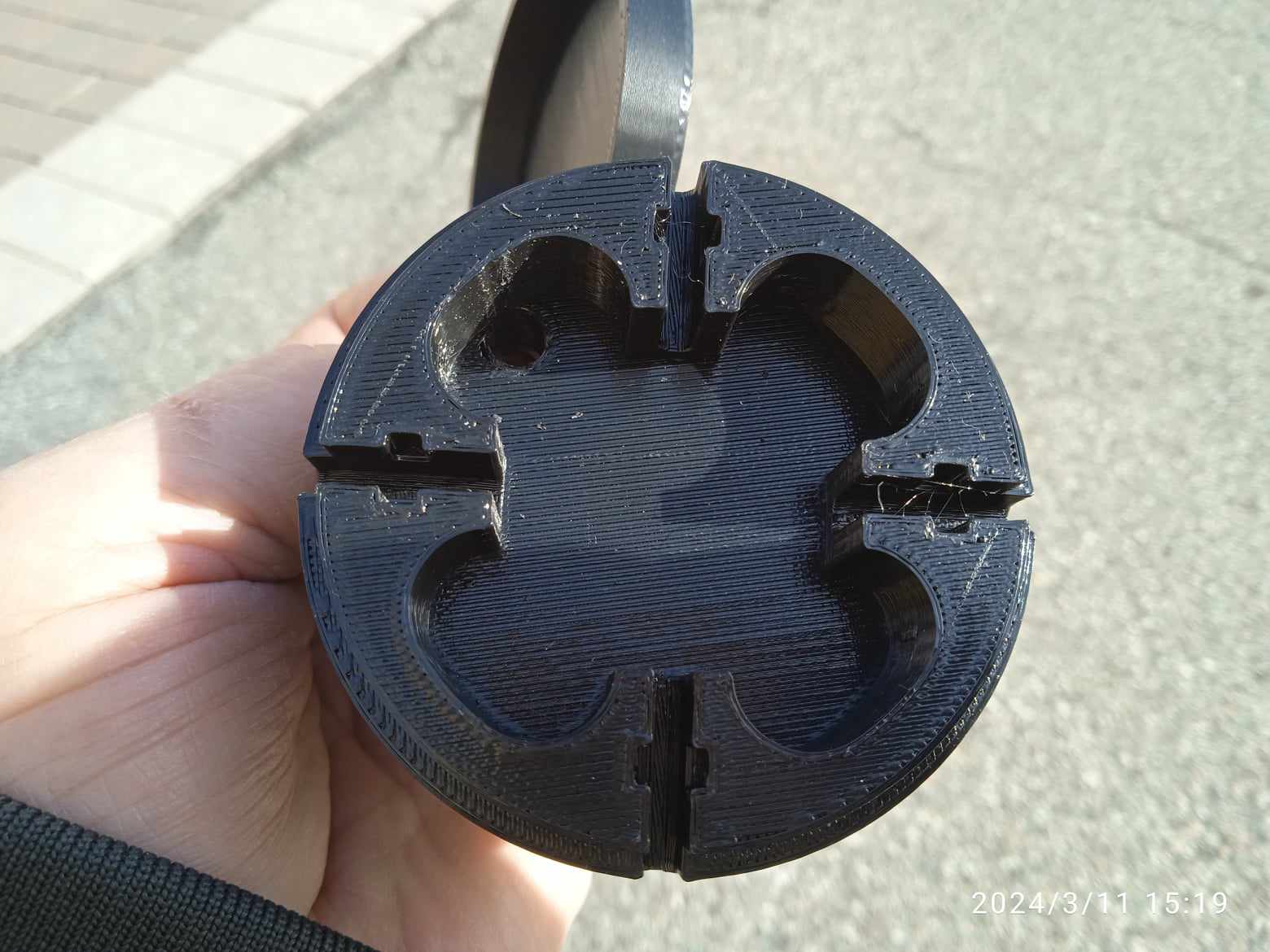

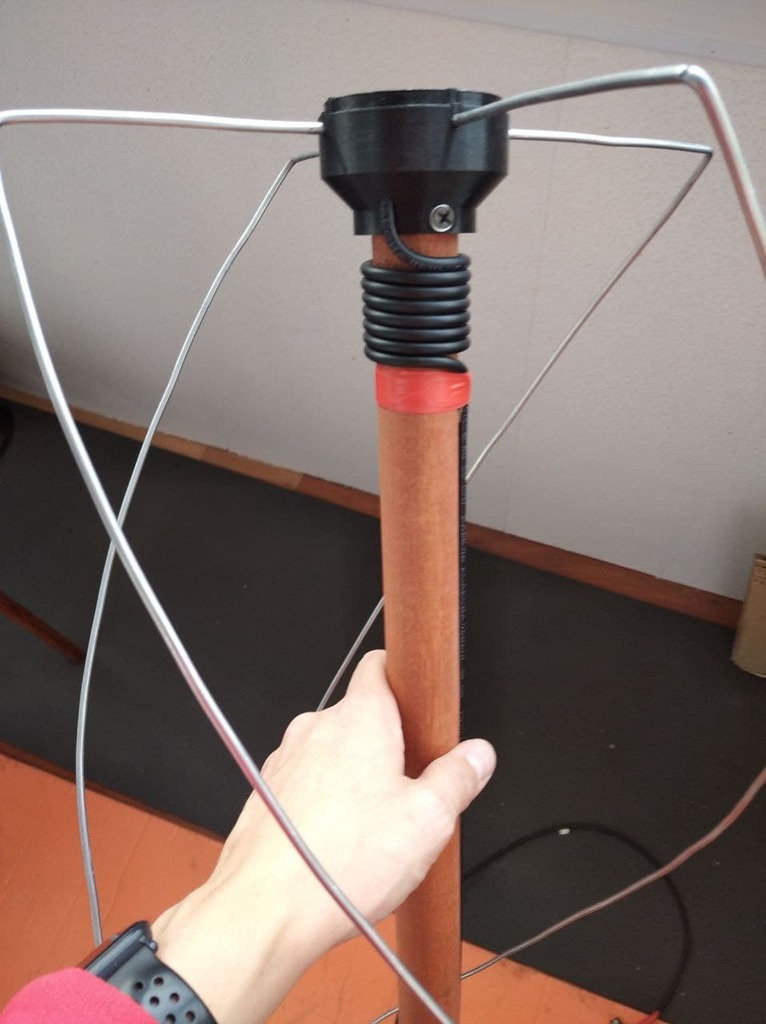

questa in 3D foto,
la cosa che mi disse passami il link vedo se posso!!! cosi ho passato il
file dopo una settimana mi chiama e vedo vedo tutte i tre pezzi
bellissimi quelli in blu sono originali che avevamo fatto qualche
modifica di avere il supporto PVC del 40. Collaborazione di Angelo di avermi realizzato
il sistema supporto 3D con la sua stampante 3D Angelo e Tony |
|
|
|
|
|
|
|
|
|
Collaborazione di Angelo di avermi realizzato il sistema supporto 3D con la sua stampante 3D Angelo |
Qui il sito originale del l'autore
https://www.thingiverse.com/thing:5086950
___________________________________________________________________________________________
_______________ Materiale di recupero altre antenne ______________
|
|
|
|
 |
 |
 |
|
|
|
|
|
|
|
|
Dopo la relazione 3D l'autore non a messo il disegno del Tappo
__________________________________________________________________________________________________________________
Qui abbiamo altro esempio come
QFH chiamata Scimmia

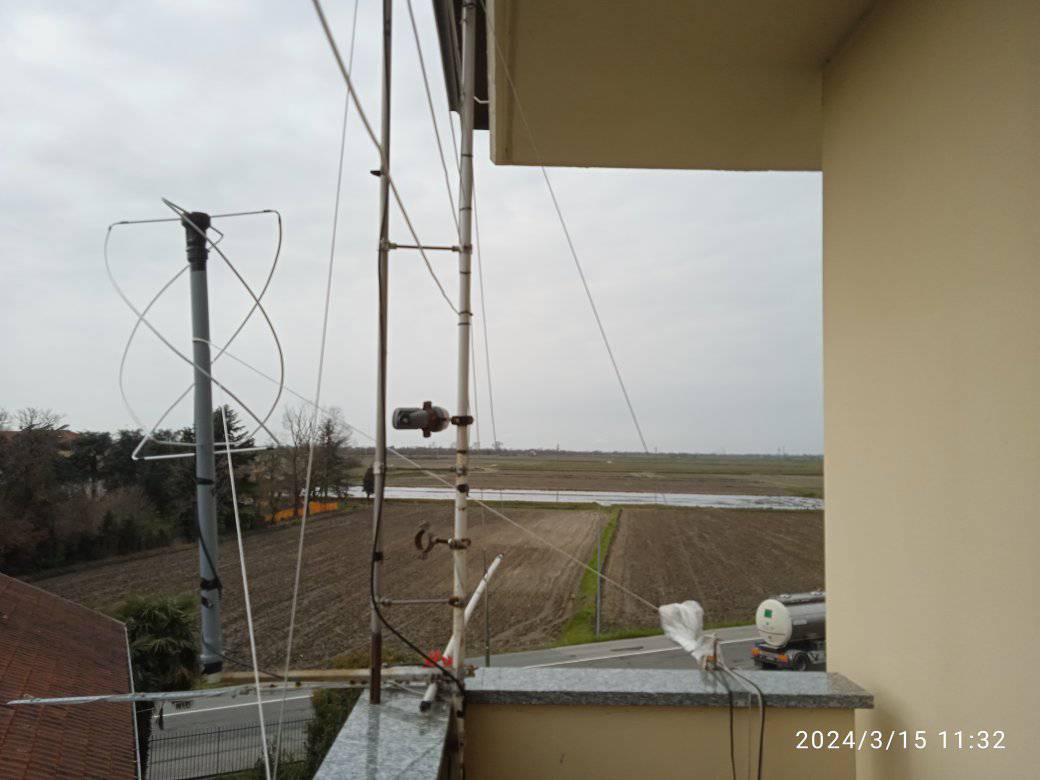

lo chiamata il primo giorno messa sul balcone ha
ricevuto il Noaa 15
Materiale disponibile del autore Alberto Marian
Qui il link del progetto dell'autore construccion-antena-qfh-137
|

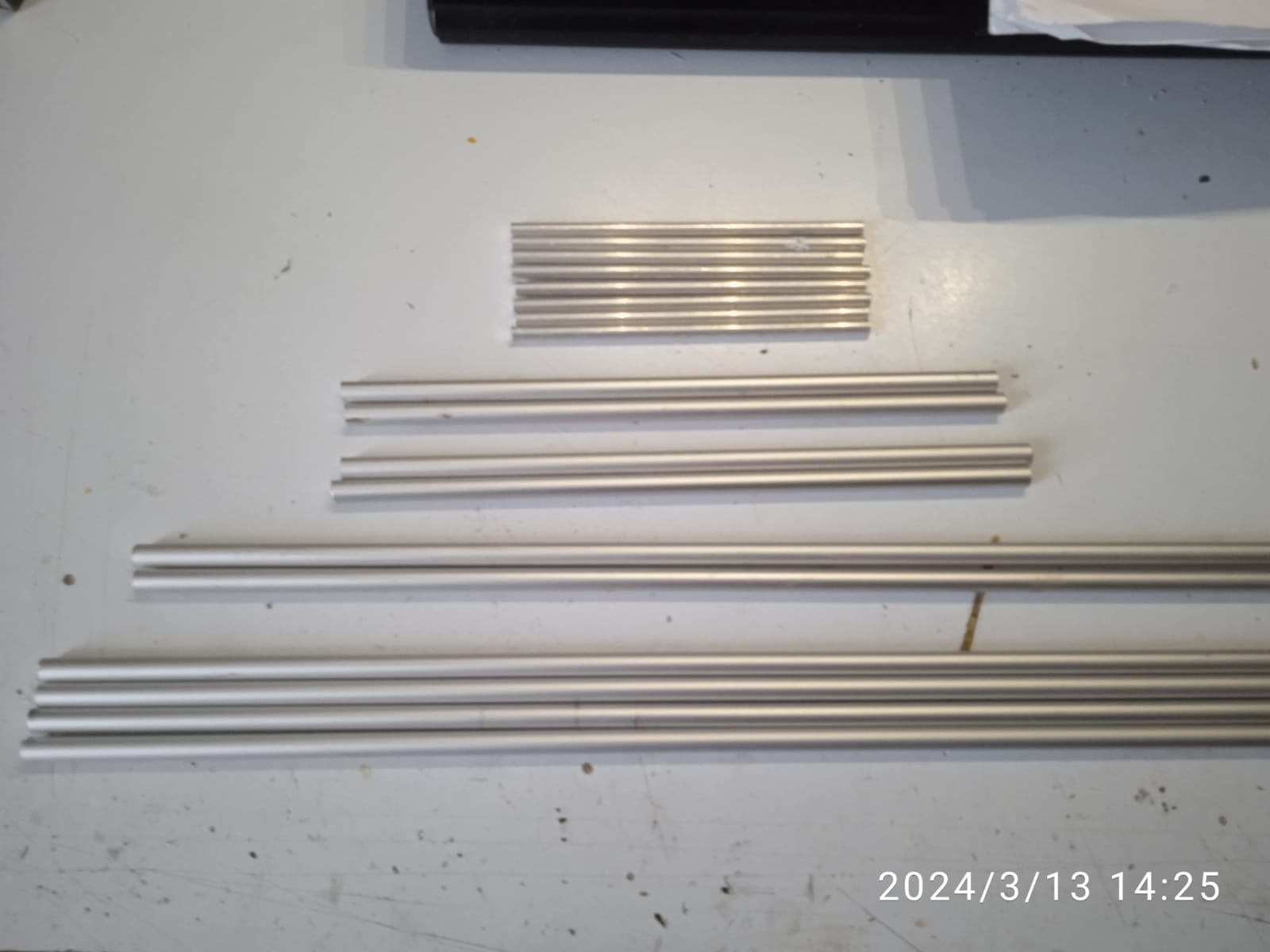

Materiale da realizzare
|
|
|
Materiale
si deve rispettare le misure dell'autore ha descritto del progetto
|
|
Le misure da forare la distanza del PVC del 40 diametro lungo 1500
|
|

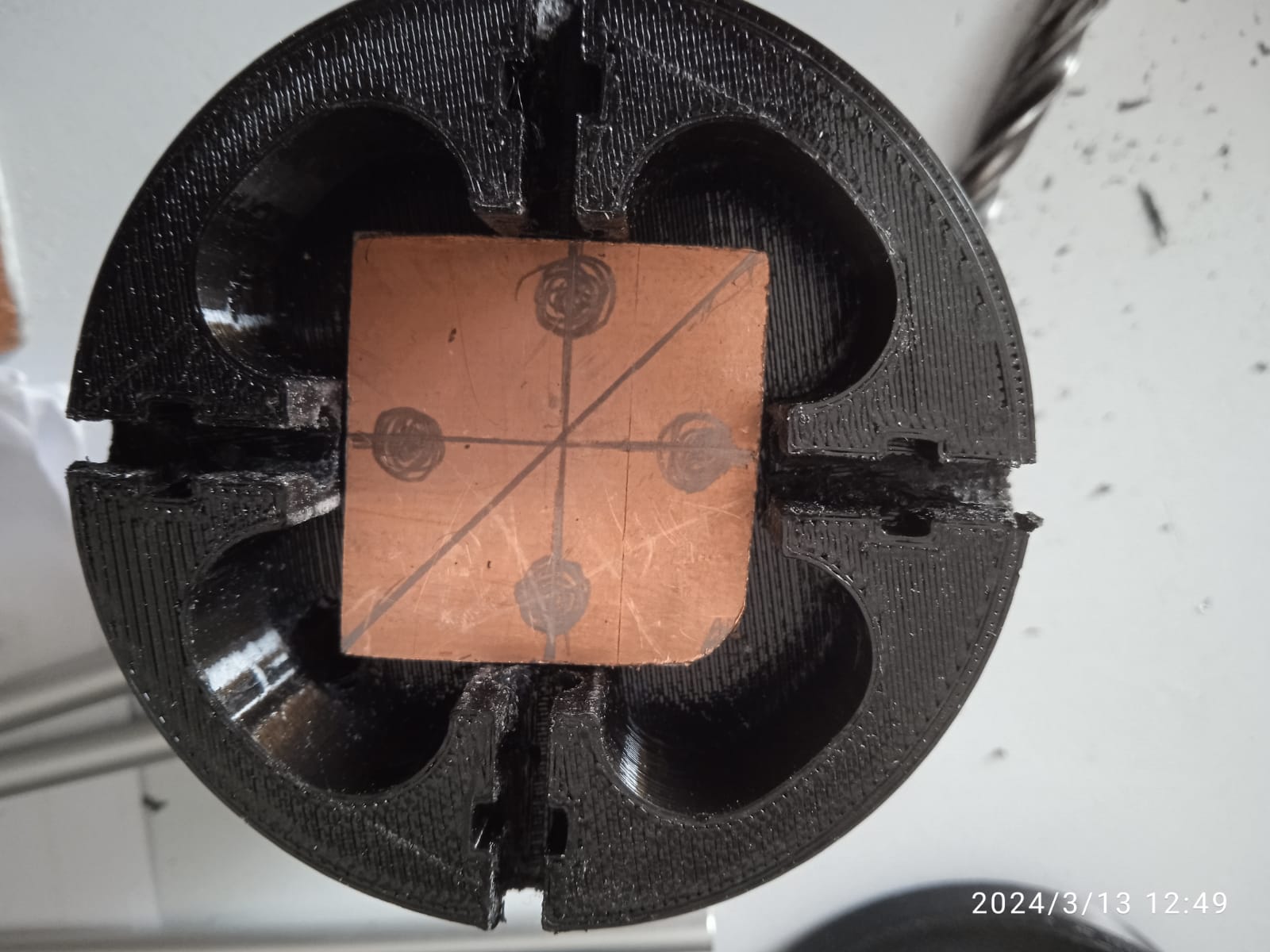

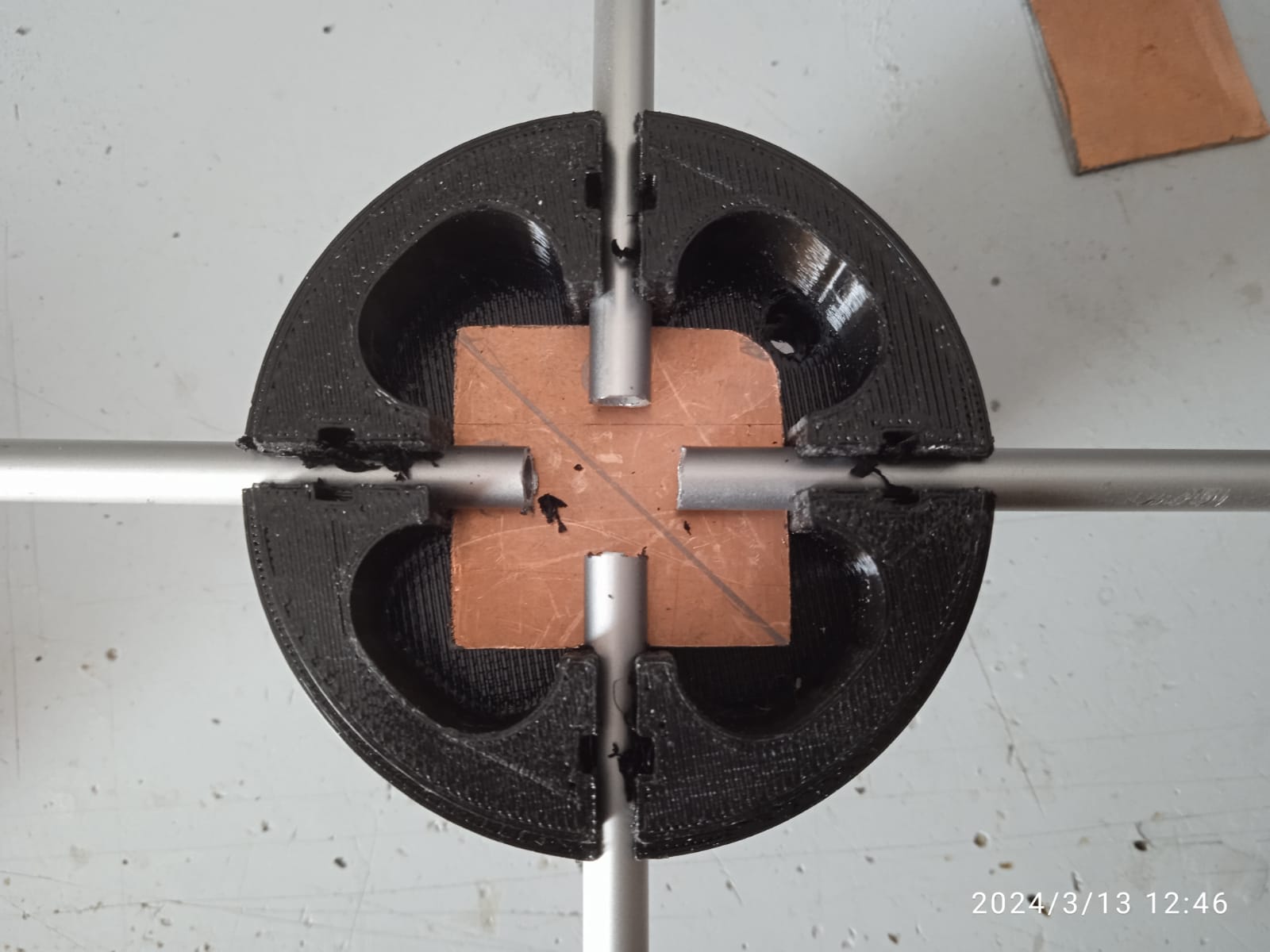

mi e stato chiesto come vengono collegamenti i dipoli
dentro il suo supporto 3D questo
e lo schema da realizzare e il polo caldo
del GR58 finita deve essere direzionato al
NORD

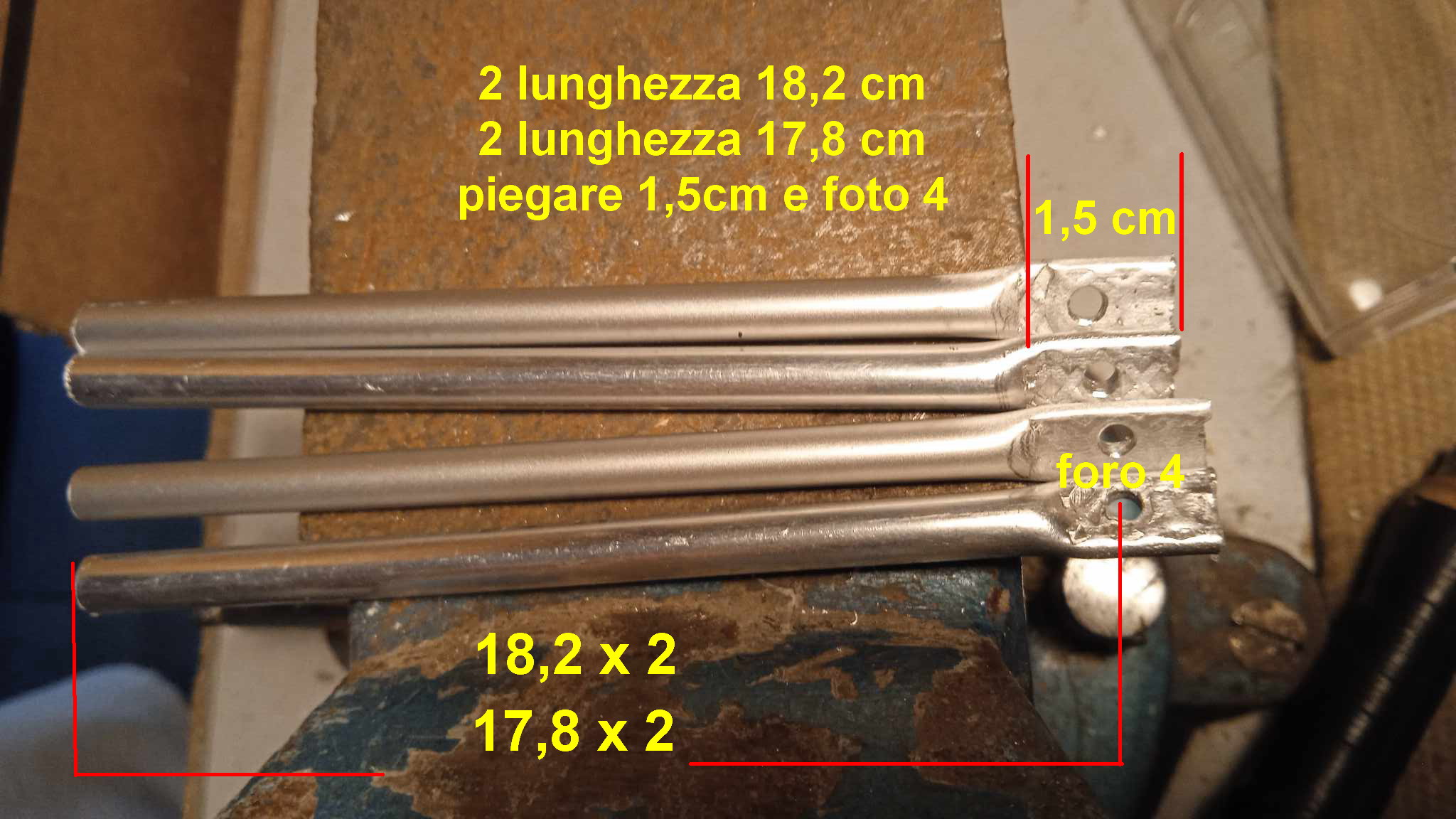

Due braccetti misure di sotto
|
Regolazione dell'antenna Per finire di costruire la nostra antenna, la utilizzando un analizzatore di antenna Nano VNA . Se abbiamo seguito i passaggi di questa guida e utilizzato le misure indicate, l'antenna dovrebbe risuonare sopra i 135 MHz poich le misure se sono un po' lunghe per poter posizionare facilmente regolando i dadi. Per regolare l'antenna sulla frequenza esatta dobbiamo regolare la
distanza tra le piastre di alluminio come segue: |
|
APPENDICE: DIMENSIONI DEL
PROGETTO DELL'ANTENNA Per riferimento, le dimensioni
complete del progetto dell'antenna generate
Ingresso calcolatore dell'antenna
|
Schema chi volesse realizzare la QFH pdf misure
https://usradioguy.com/How-To-Build-A-QFH.pdf

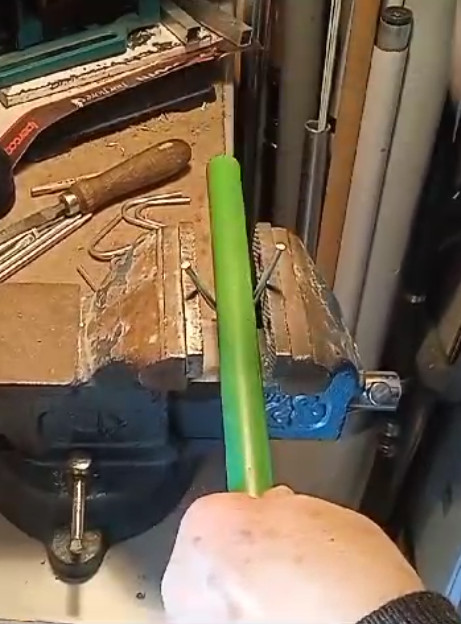

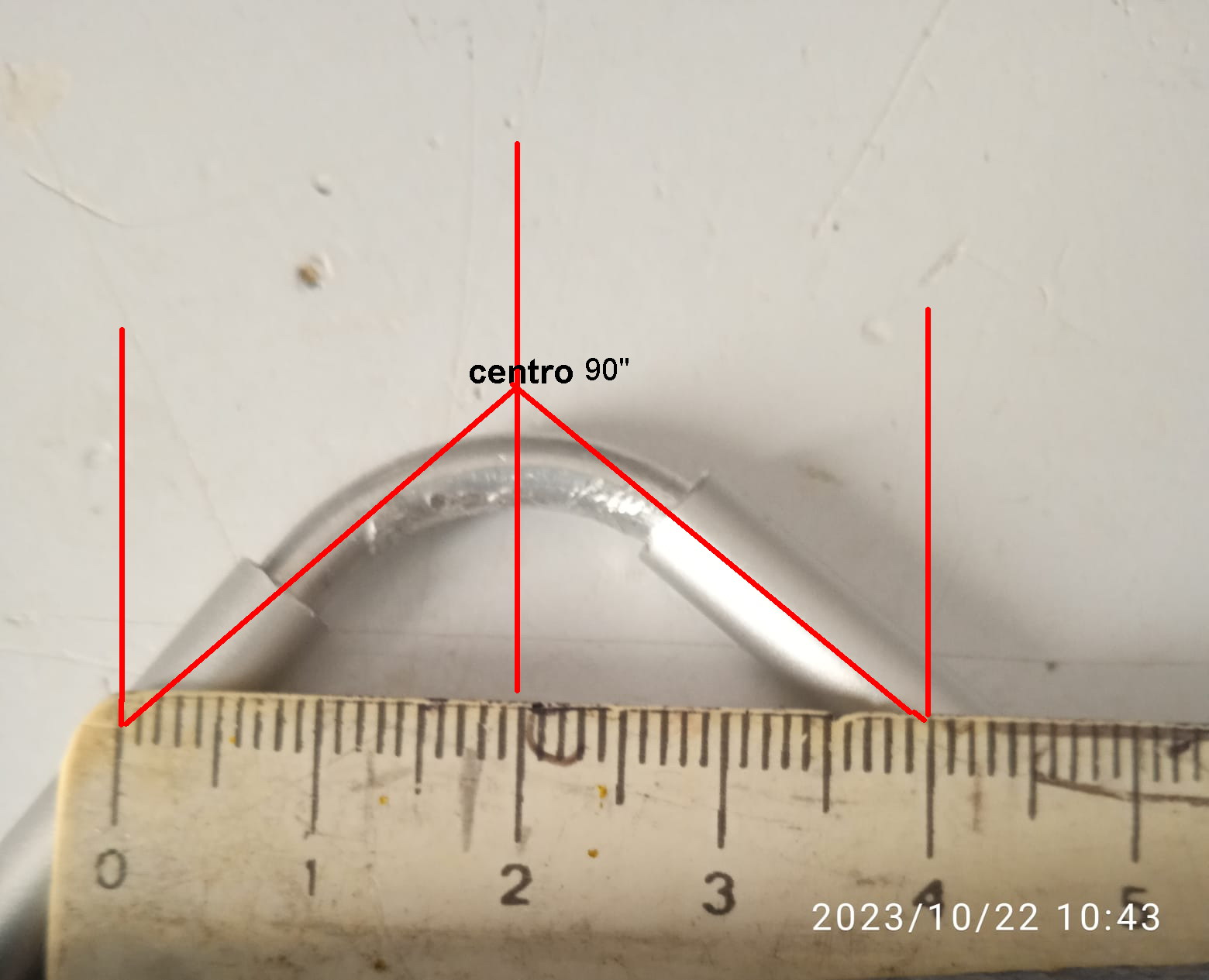

Qui si vede come vendono effettuati le curve della antenna
______________________________________________
_____________________________________________________________________________________
|

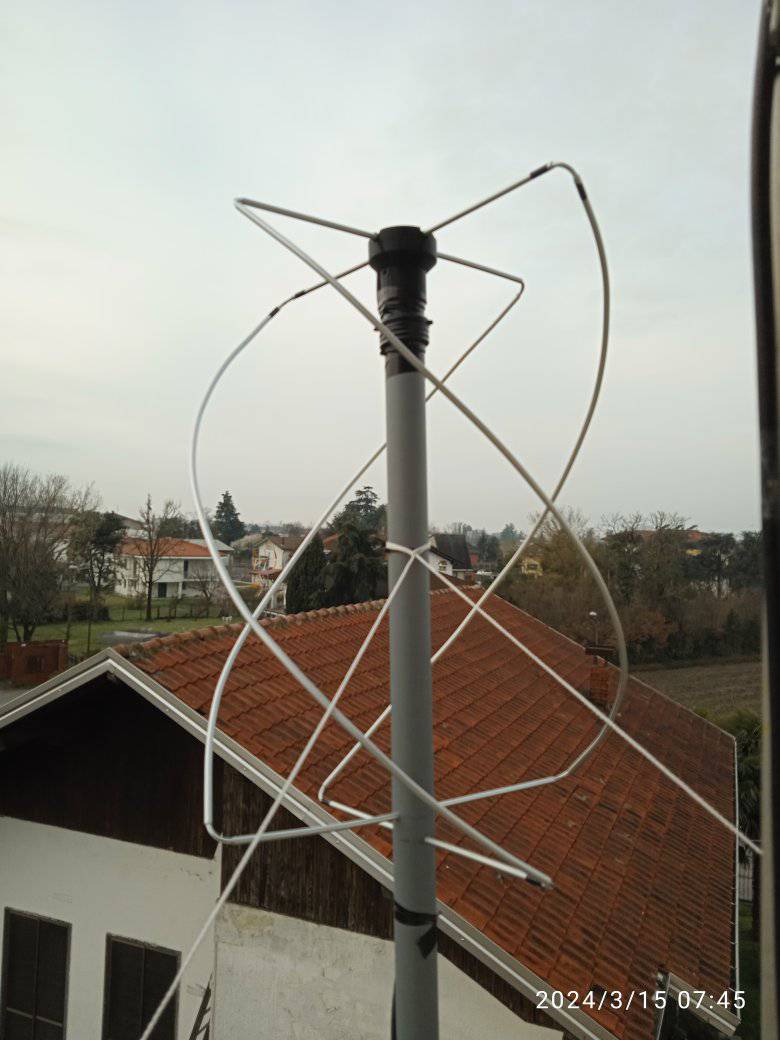

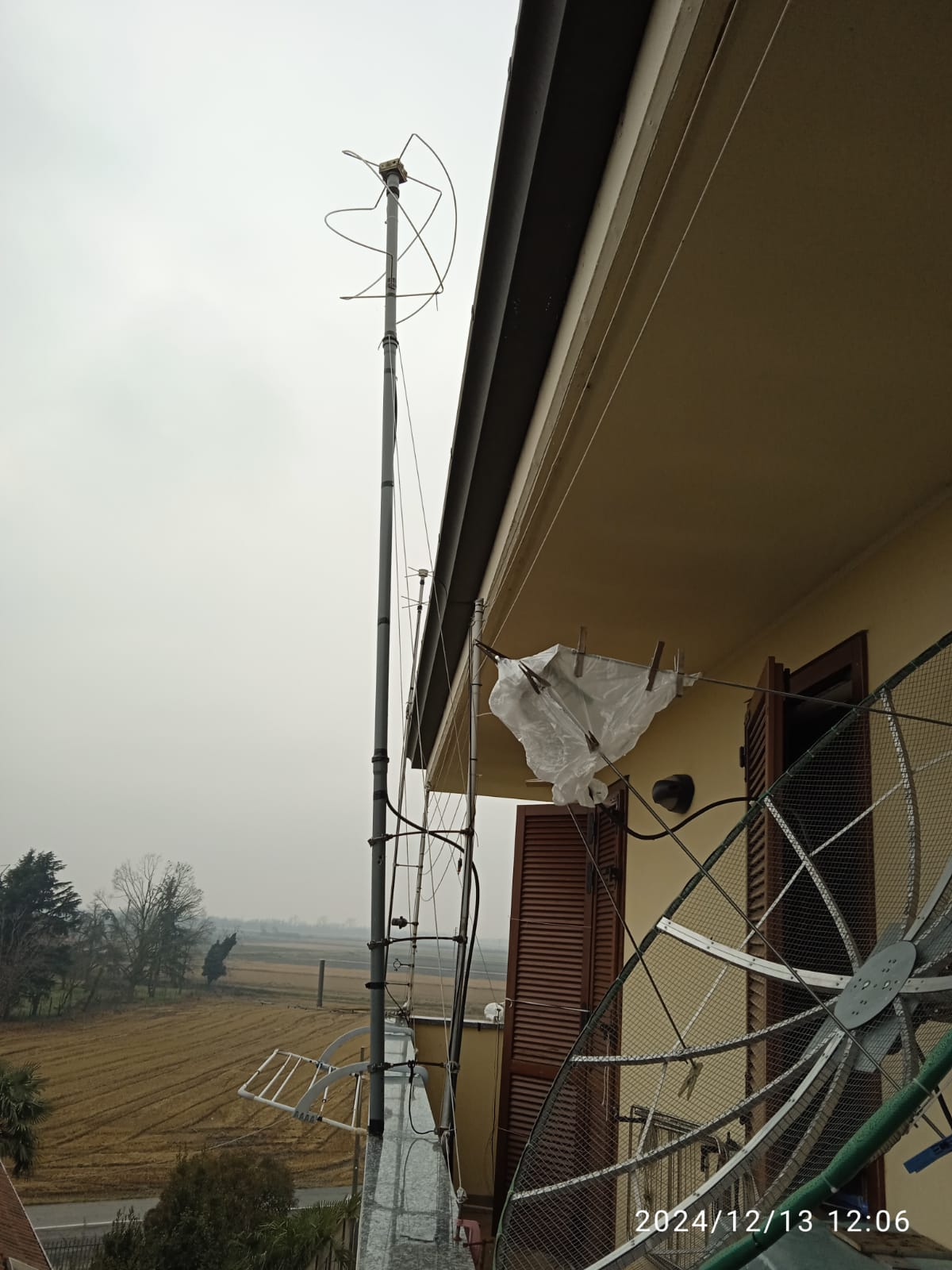

Stamattina mi venuto un pallino di provare antenna sul balcone la nuova QFH |
grazie a tutti per aver visitato questa pagina nuova 2026 Luglio 24 per alcuni che non
riescono
a sviluppare le QFH ho fatto due modelli basta scegliere la
pi
facile
|
|
|
|
Antenna 70cm Turnstile - Antenna QFH 137 MHz
Antenna QFH Scimmia - Antenna 70cm Geoscan
Antenna QFH Super - Nuova Antenna 70cm
Mini QFH Piattino - Mini QFH Filo Rame
QFH per 2 Metri VHF - Turnstile per 436 MHz
__________________________________________________________________________________________
Anno 2024 MARZO
_____________________________________________________
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
