  IK1HGI la storia della nuova QFH

Costruzione NEW QFH Scimmia

Grazie questa QFH Scimmia lo chiamata cosi sperando di trovare un compromesso di ricezione migliore delle altre qfh realizzare, sar ultimo sperimento.

Delle mie sperimentazioni e stata questa la realizzare del mese di Giugno per la banda 137 mhz lo chiamata  Scimmia ho cercato di capire se era un complesso di come fare, ho studia le parti delle misure e rispettato i millimetri, la foto che ho ricevuto un gran successo  spettacolare ricevere i Noaa

Dopo 8 mesi della mia prima QFH ho realizzata una per la frequenza 137 Mhz,  puoi ricevere i satelliti Russi, frequenza  435.870--437,000 MHz, la prima volta che sento, questi satelliti, sono piccole dimensioni che viaggiano a torno al mondo, la sua dimensione 20x10 a potenza in 100 mWatt, antenna QFH Scimmia riceve bene anche per la banda 436.870 Mhz, la foto che si vede e stato un successo e passato molto basso mio QTH e ricevuto tanti numeri la telemetria

____________________________________________________________________________________________

QFH in stampa 3D

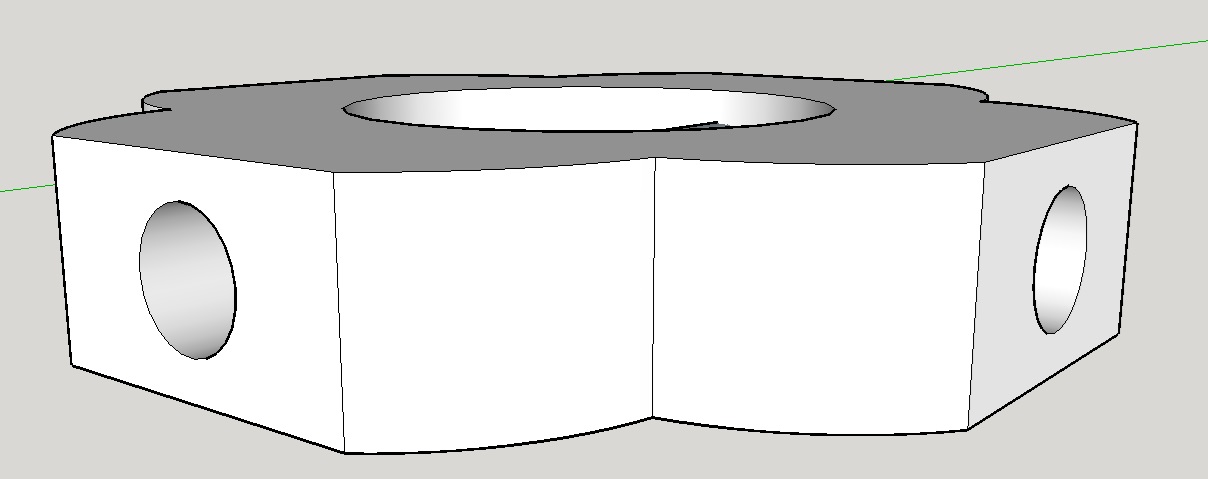

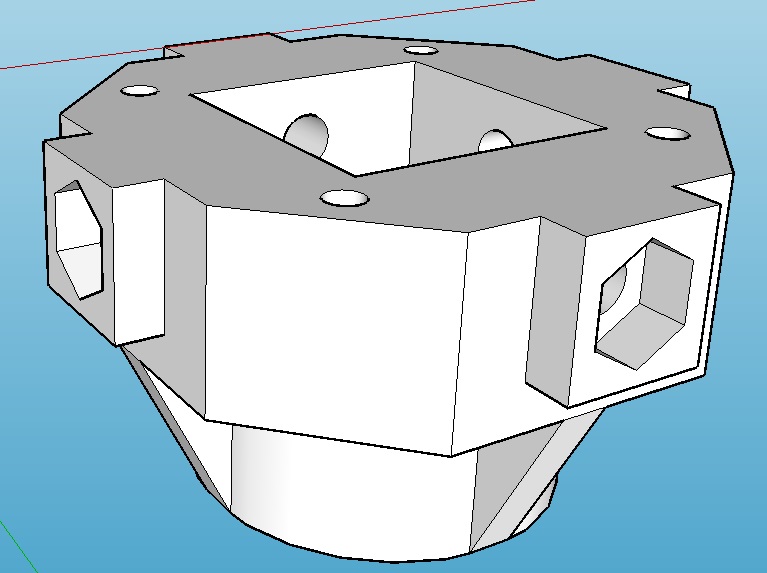

Mi sono organizzato per capire da realizzare, chiedo un amico Angelo IK1MSL di vecchia conoscenza da CB di 40 anni poi passati Radio Amatori, chiesi se riusciva a realizza questo sistema da stampare, la cosa che mi disse passami il link vedo se posso!!! cosi ho passato il file dopo una settimana mi chiama e vedo vedo tutte i tre pezzi bellissimi quelli in blu sono originali che avevamo fatto qualche modifica di avere il supporto PVC del 40.

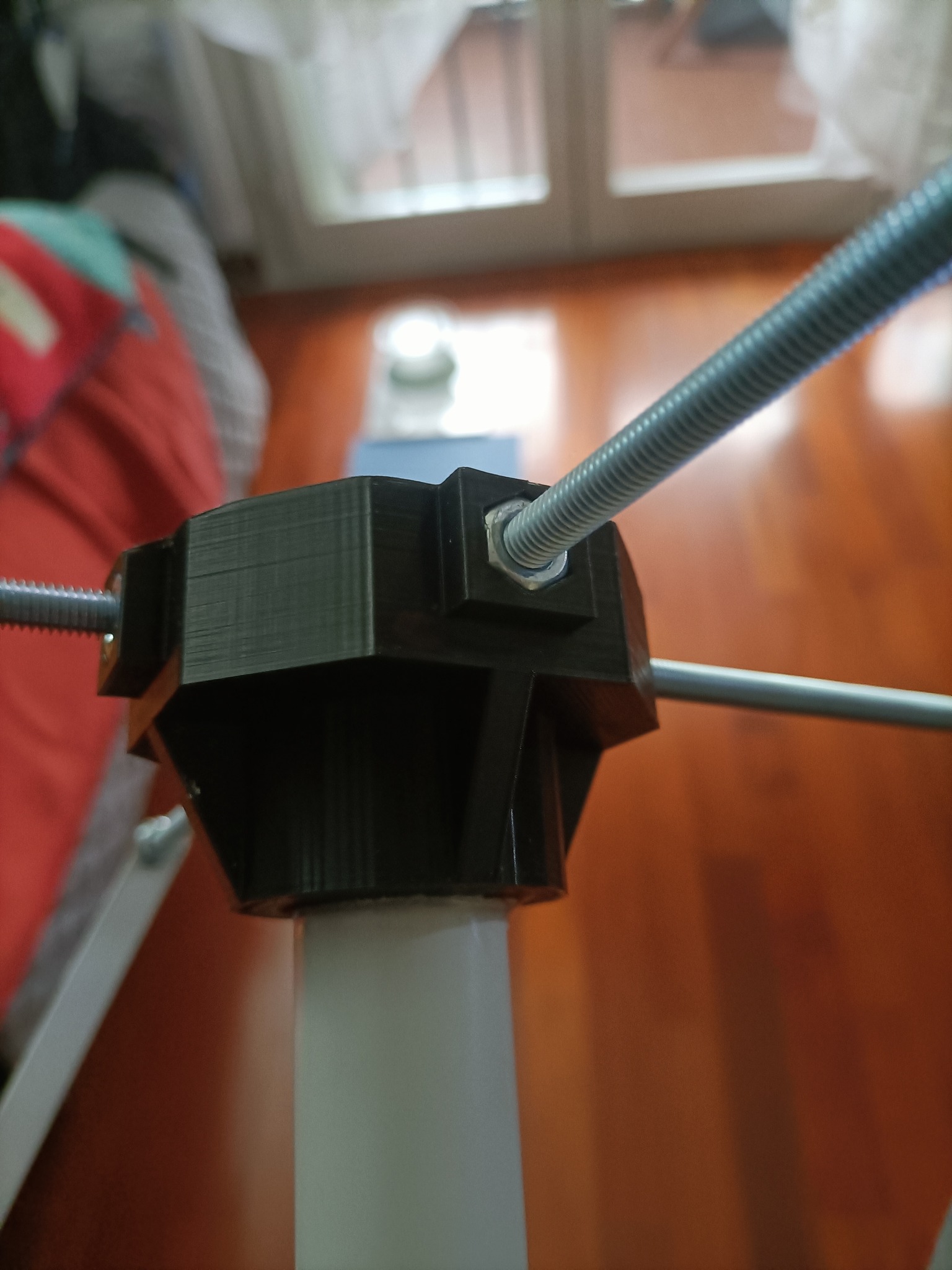

 Collaborazione di Angelo di avermi realizzato il sistema supporto 3D con la sua stampante 3D Angelo IK1SML

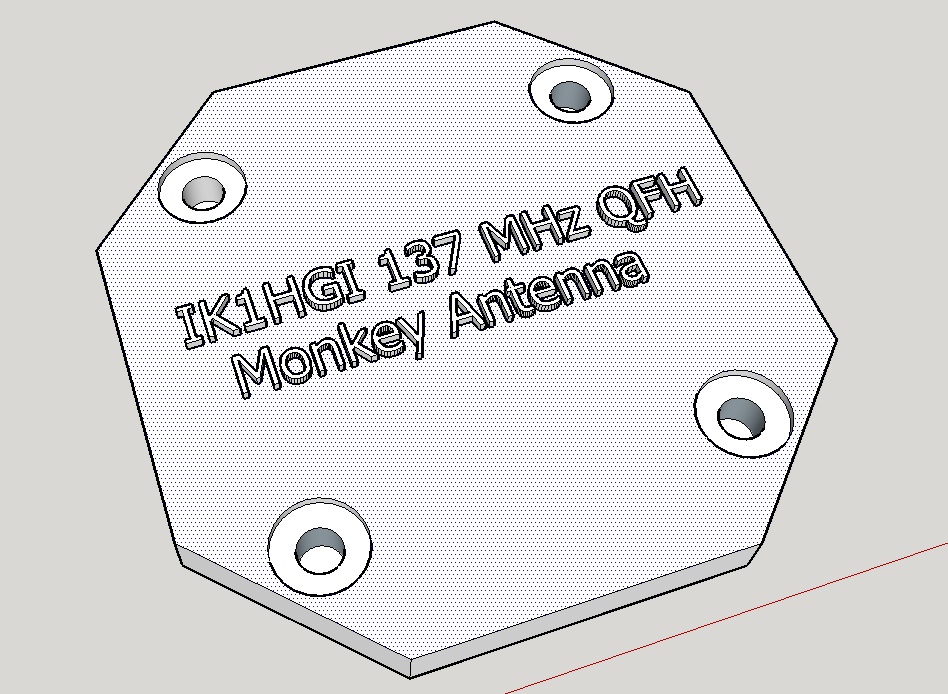

Dopo la relazione 3D l'autore non a messo il disegno del Tappo

Materiale disponibile del autore Alberto Marian

https://www.qrz.com/db/EA7KOO

Qui il link del progetto dell'autore construccion-antena-qfh-137

Materiale da realizzare
1,5 m Tubo in PVC 40 mm
1 Supporto 3D da realizzare (clicc)
2 Barra filettata in acciaio 5 mm
4 Piastra in alluminio 2 mm x 10 mm
32 Dadi 5 mm
28 Rondelle 5 mm
20 cm filo di rame
4 Terminale Faston tondo 5 mm (clicc)
1 Cavo coassiale GR58 tuls da 50Ω



Materiale

si deve rispettare le misure dell'autore ha descritto del progetto

Le misure da forare la distanza del PVC del 40 diametro lungo 1500

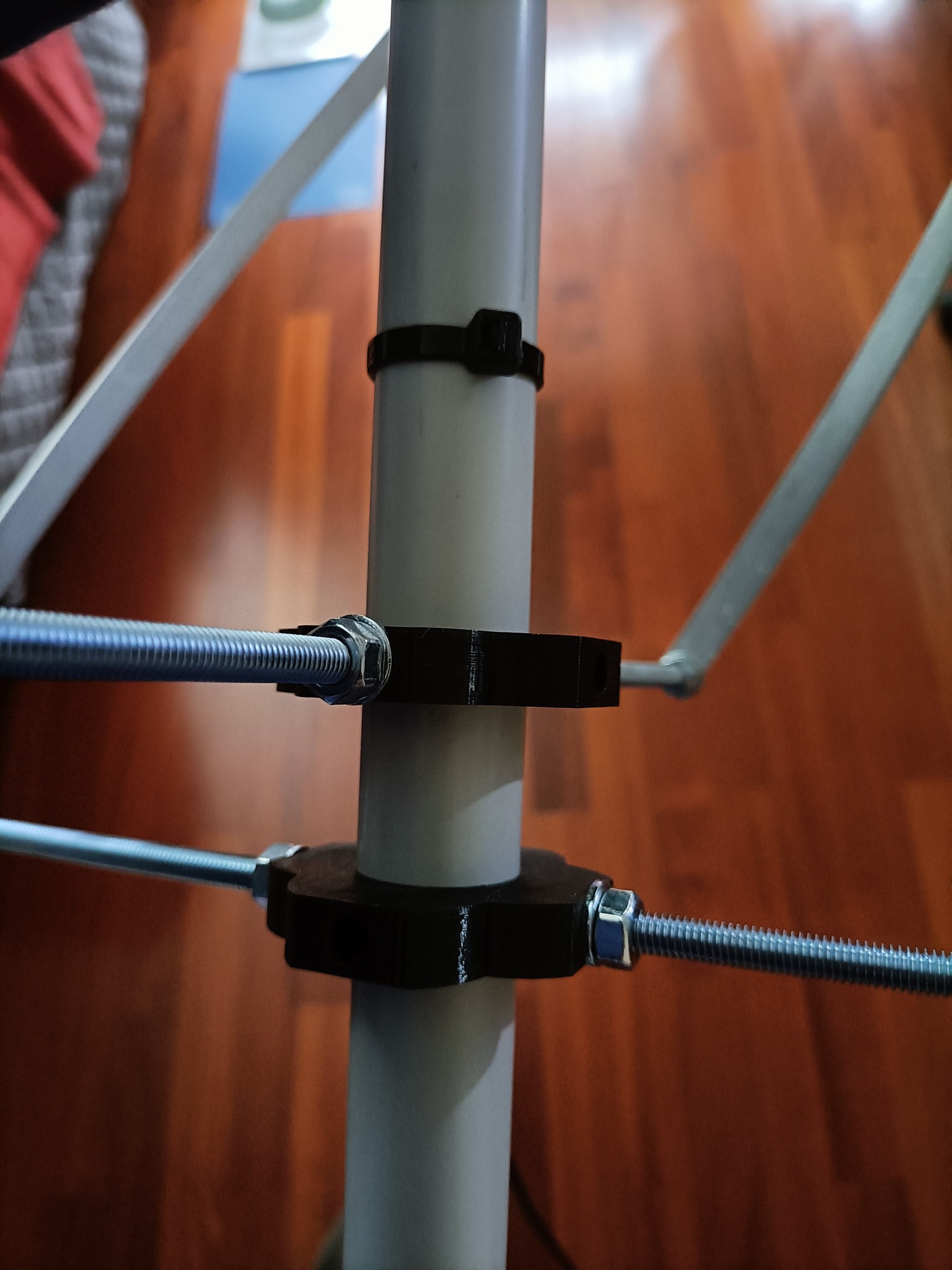

 Due braccetti misure di sotto

Regolazione dell'antenna

Per finire di costruire la nostra antenna, la misureremo utilizzando un analizzatore di antenna Nano VNA . Se abbiamo seguito i passaggi di questa guida e utilizzato le misure indicate, l'antenna dovrebbe risuonare sopra i 135 MHz poich le misure delle aste sono un po' pi lunghe per poter posizionare facilmente i dadi. Per regolare l'antenna sulla frequenza esatta dobbiamo regolare la distanza tra le piastre di alluminio come segue:
Per il Braccetto lungo 282 mm
Per il Braccetto corto  268 mm




Qui il sito originale la 3D dell'autore

https://www.thingiverse.com/thing:4934289

___________________________________________________________________________________________

 DIMENSIONI DEL PROGETTO DELL'ANTENNA

Per riferimento le dimensioni complete del progetto dell'antenna QFH

https://www.thingiverse.com/thing:4934289

Elementi dell'antenna QFH 137 MHz

Schema chi volesse realizzare la QFH pdf misure

https://usradioguy.com/How-To-Build-A-QFH.pdf

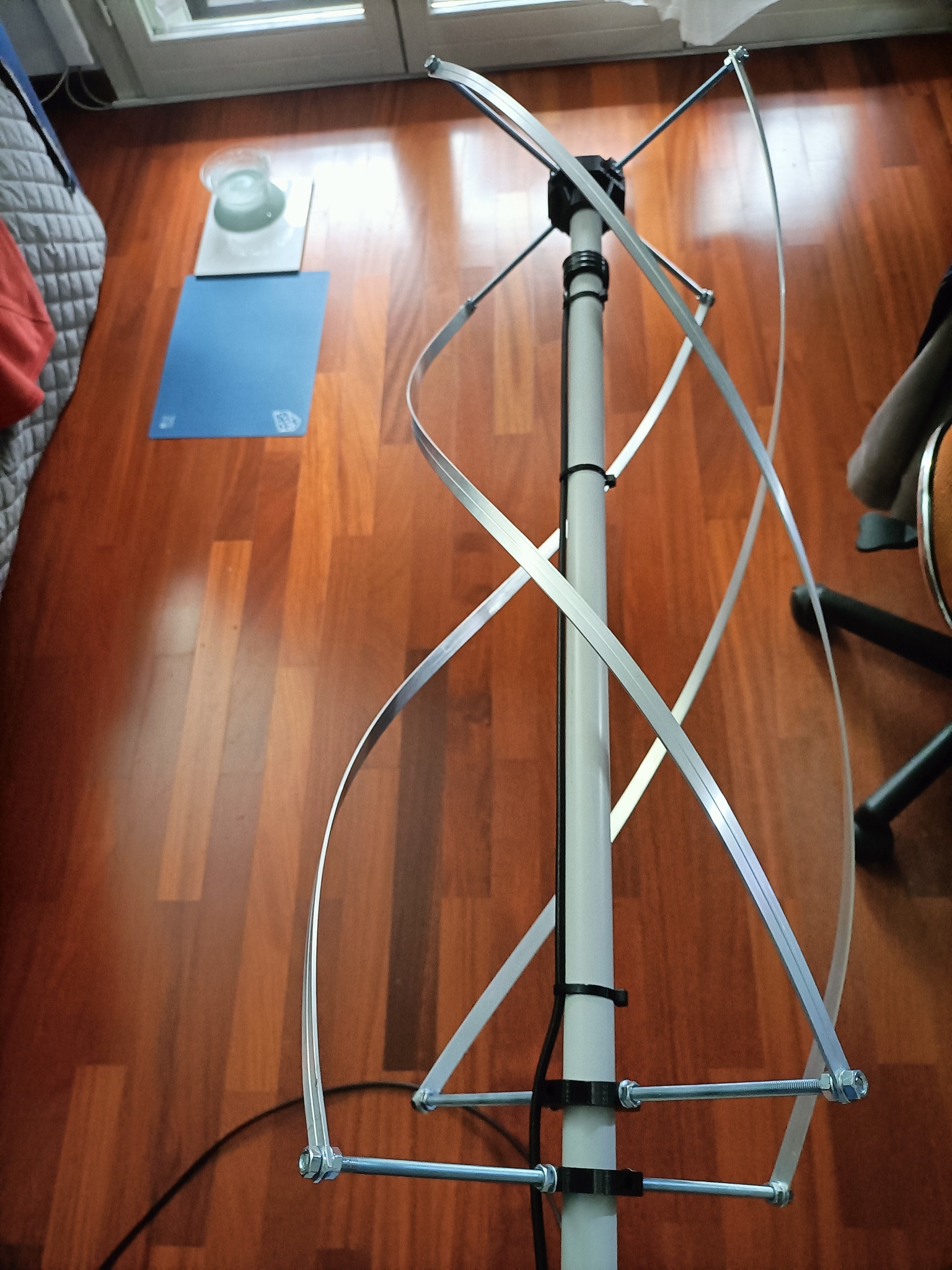

QFH new

_____________________________________________

Stamattina mi venuto un pallino di provare antenna sul balcone la nuova QFH vedo il primo test del segnale sul balcone, queste sono test di sperimentazione no definitivo grazie immagine Ricevuti Noaa, non ho parole realizzare una antenna nuova QFH Scimmia penso!! antenna ho il muro che mi porta via la parte Nord.... ma sul tetto sar perfettamente, vedere la FOTO la posizione dove si trova gia un grande risultato per me.. sente il suono del Noaa15 di stamattina 2024-06-16_time locale  GMT 06-39 Noaa-15_apt_137,626 MHz ok funziona.... supporto 3D per i dipoli QFH Scimmia, ancora ultimo sperimento un passa tempo per me risultati buono per questa anno 2024.

Grazie a tutti i visitatori



Faccio presente questa foto e un test ricevuto dal balcone primo test

15/06/2024 ore 20:49

73 Tony ik1hgi



Faccio presente questa foto e un test ricevuto dal balcone stamattina 16/06/2024 ore 06:36

73 Tony ik1hgi
