Doppler-Peiler-Antennen brauchen eine gute Masse bzw. Symmetrierung!
Achtung:
Antennen für einen Doppler-Peiler sind keine „Hochfrequenzenergie-Sammler“, sondern Sensoren für eine punktgenaue Phasenmessung!
Das heißt:
Es kommt nicht darauf an, daß „das SWR stimmt“ oder der S-Wert möglichst hoch ist, sondern daß die Phase der einfallenden Welle an einem Punkt gemessen wird, und nur in diesem, und nicht über eine „Fläche/Strecke" wie Koax-Kabel oder „Halterungen“!
Grund:
Ein Doppler-Peiler schaltet nacheinander immer nur eine der Antennen im Antennenfeld zum Empfänger durch.
Damit der Peiler zufriedenstellend arbeiten kann, muß jede dieser Antennen für sich gesehen eine „vollwertige“ Antenne sein, d. h. jede Einzelantenne muß rotationssymmetrisch aufgebaut sein und eine „gute Masse“ am Antennenfuß aufweisen. Nur so weisen sie die nötige Rundstrahlcharakteristik auf!
Beispiel für ein gutes und ein schlechtes Doppler-Peiler-Antennenfeld:

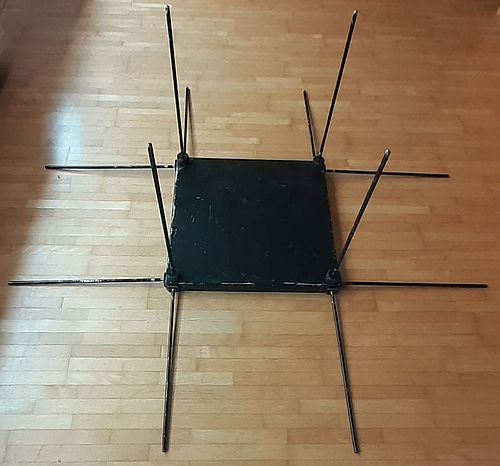

4-fach-Antennenfeld mit 8 Radialen
4-fach-Antennenfeld ohne Radiale
Linearitätsmessung

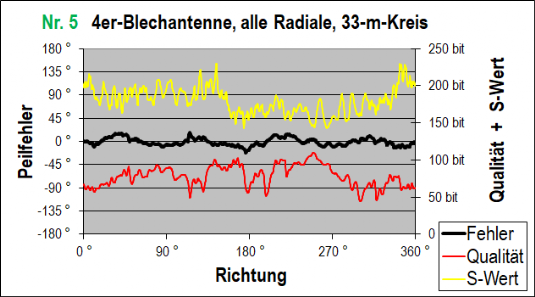

Messung mit allen 8 Radialen

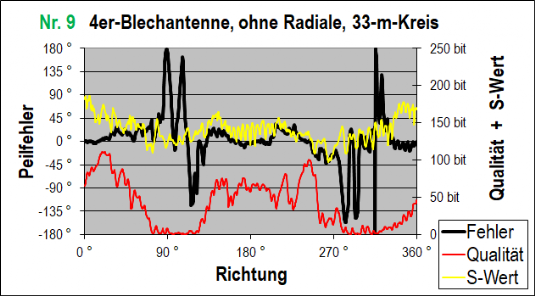

Messung ganz ohne Radiale
Auswertung
Im Idealfall sollten die schwarzen Linien für den Peilfehler möglichst „glatt“ sein und um die 0° verlaufen (siehe auch meine Messungen an Doppler-Peiler-Mobilantennen).
Man kann auf einen Blick erkennen, daß das Antennenfeld mit Radialen der Version ohne Radiale eindeutig überlegen ist!
Und warum ist die Messung ohne Radiale so schlecht? Weil die 4 Einzelantennen auf dem quadratischen Blech ohne Radiale keine Rundstrahlcharakteristik aufweisen!
Im Internet kann man viele Doppler-Peiler-Antennen finden, die ein quadratisches Blech ohne Radiale verwenden!!! Klar, der Peiler zeigt immer eine Richtung an, aber ob die auch stimmt? Wer verwendet gerne ein Meßgerät, das einen Meßfehler von bis zu 100 % aufweisen kann?!
Wenn man das Blech nur als „Halter“ nutzt, damit die Metallstäbe schön senkrecht stehen bleiben, dann braucht man sich nicht zu wundern, wenn man nur Fehlpeilungen bekommt!
Außerdem gibt es unglaublich viele OMs, die ihr Antennenfeld an einem ungeeigneten Ort aufbauen, z. B. „unter Dach“! Für einen Doppler-Peiler sind reflexionsfreie und möglichst HF-arme Plätze essentiell ! Installationen direkt am Relaisstandort sind nicht lauffähig!
Fazit:
Das Antennenfeld ist der Sensor eines Doppler-Peilers und somit das wichtigste Element im System! Keine noch so gute Software kann „Schrottwerte“ von einer schlechten Antenne wieder „geradebiegen“. Die HF-gerechte Planung und Ausführung der Antennen ist für den Peilerfolg essentiell!
