BAYKUŞ ÇOK BANTLI HF TELSİZ PROJESİ
BAYKUŞ ANAKART MONTAJ REHBERİ
DİZİLİM;

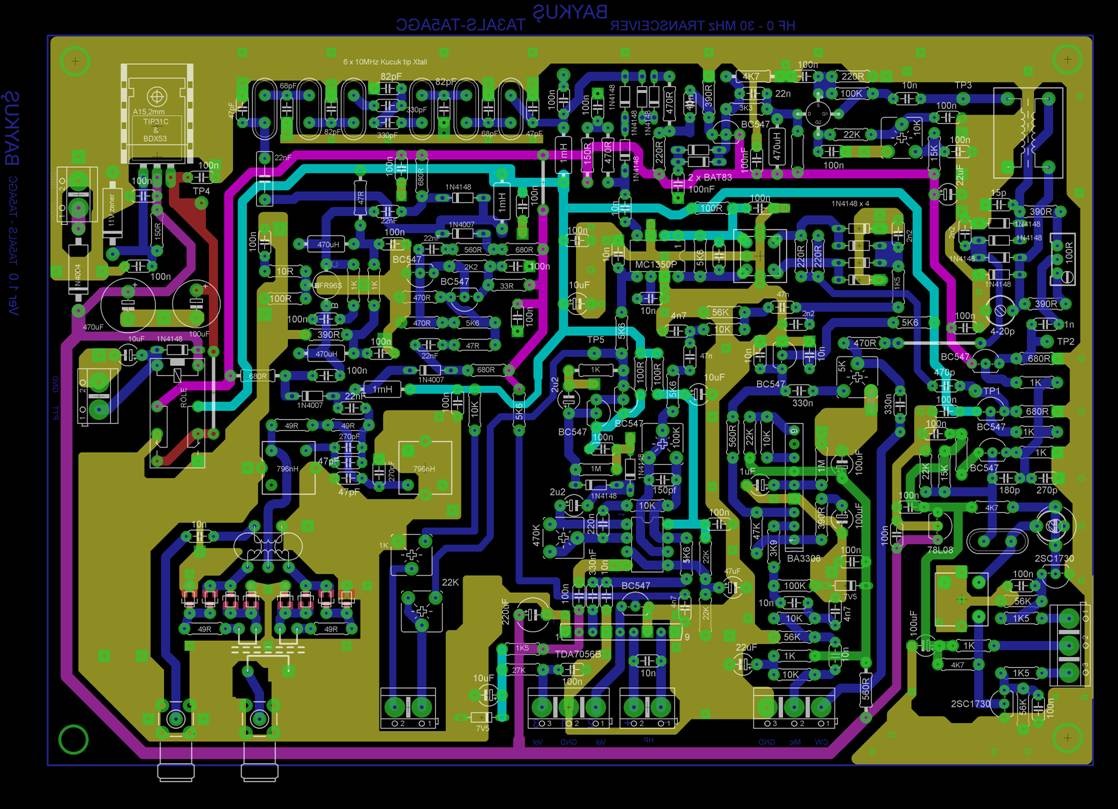

PCB olarak iki yüzlü 1.6mm FR4 plaket kullanılmış olup, üst yüz tamamen GND dir. Alt yüzdeki GND alanları üst yüzle beraber lehimlenecek olup, diğer delikler bir matkap ucu ile havşalanacaktır.
ADIM 1;
Öncelikle Voltaj regülatörü katı kurulacaktır.
Enerji vermeden önce bütün kompanentlerin doğru şekilde takıldığından ve kısa devre olmadığından emin olun. Bu kattaki kondansatörlerin takılmamış olması durumunda devrede gürültü oluşacaktır.100nF kondansatörlerin tamamı takılmış, elektrolitik kondansatörlerin ise doğru polaritede olması gereklidir.
Her şey yolundaysa, şu anda TP4 noktasında gerilimin yaklaşık 10.4 volt olması gerekir.
ADIM 2;
Şimdi Röle, 10uF el-ko ve 1N4007 den ibaret PTT katını kuralım. Rölenin GND bağlantısının yapılmış olmasına dikkat edelim. Enerji verdiğimizde RX beslemede 10.6V, TX beslemede ise 0 volt görmemiz gerekir. PTT ucu şaseye irtibatlandığında RX beslemede 0V, TX beslemede ise 10.6volt bulunmalı.
PTT ucunu açarak bir test daha yapıyoruz. Voltmetrenin (-) ucunu RX beslemeye, (+) ucunu TX beslemeye bağlıyoruz. Ekranda
(-12V) görmemiz lazım. PTT’ yi kapatıyoruz, şimdi polarite değişmiş, (+12 V) olmalı.
ADIM 3;
BFO için 8volt beslemeyi sağlayan 78L08 VR1 voltaj regülatörü ile, giriş ve çıkışındaki C57 ve C58 100nF kondansatörleri ve elektrolitik kondansatörü takıyoruz.
Kondansatörler önemli, mutlaka takılmalı. BFO beslemesini kontrol ederek, 8 voltu görüyoruz.
ADIM 4;
Sıra BFO’ nun inşa edilmesi işine geldi. Kullandığınız malzemeler yeni olmalı, mutlaka ölçerek takın. Eleman değerlerini ölçerek kontrol edin. Yanlış malzeme takarsanız, yine de çalışabilir fakat sonuç kötü olur ve sonrasında hatayı bulmak çok zor olur.
Önce 6-10 mikrohenri ayarlı bobinini takıyoruz. Sonra direnç, kondansatör ve transistorleri takıyoruz. Kartın üst yüzü GND olduğundan montajda dirençleri doğrudan yüzeye oturtmayın, 1mm kadar yüksek olsun. Bu amaçla yaklaşık 1mm kalınlığında kartondan 5mm şerit kesin, montajdan önce bunu direnç ile yüzey arasına koyup, direnç bacaklarını lehimledikten sonra çekerek çıkarabilirsiniz. Böylece standart bir yükseklik sağlanmış olur.

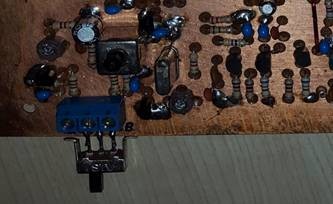

BFO’ yu dizdikten sonra USB/LSB anahtarını geçici olarak takın. Montajı iyice kontrol ettikten sonra devreye enerji verin. Osilaskop ile TP1 noktasında yaklaşık 2.5Vpp -10MHz sinyal görmelisiniz. Sonra PTT anahtarını kapatın, sinyal susacaktır. Osilaskop probunu TP2 noktasına dokundurun, 2.5Vpp -10MHz sinyali görün. PTT anahtarını açın, sinyal susacaktır.
RX konumunda TP1 noktasına frekans sayıcı bağlayın. LSB konumundan USB konumuna aldığınızda frekansın bir miktar değiştiğini görün. Hassas ayar daha sonra yapılacaktır ve değerler kullanılacak kristal filtreye bağlıdır. Ama fikir vermesi açısından prototip cihazda bu frekanslar LSB 9.996.300Hz, USB ise 9.998.700Hz olarak ayarlıdır.
ADIM 5;
Bu aşamada mikrofon yükseltecin montajını yapıyoruz.
Kapasitif mikrofon bağlayarak bir osilaskop veya kulaklık yardımı ile çalışmasını kontrol ediyoruz.
Sonrasında RX konumunda iken mikrofon amplifikatörünü susturan transistor ve çevre elemanlarını takıyoruz.
ADIM 6;
Modülatör devresini kuruyoruz. Bu amaçla kullanacağımız 4 adet eşleştirilmiş 1N4148 diyotunu monte ediyoruz. 12 pF kondansatör NPO seçilmeli. 22 pF Trimmer kondansatör kolay ayarlanabilir türden kullanılmalı. Dirençleri ölçün ve değerlerinin yaklaşık aynı olduğunu kontrol ettikten sonra montajını yapın. Sonra çok turlu trimpotu yerine yerleştirin.
Modülator trafosunu da yerleştirerek bu katın montajını tamamlayın.
Modulator trafosu FT37-43 veya 28B0375-400 çekirdek üzerine 9 tur, bifilar olarak 0.40mm telden sarılmalı.
Modülatör Katının ayarlanması;
TP3 noktasına Osilaskop bağlantısı yapın. Probu 10X kademesine almalısınız. Osiloskop’u yatayda 1ms/div, dikeyde 100mV/div olarak ayarlayın. Modülasyon seviyesi potunu GND yönüne doğru iyice kısın. PTT anahtarını TX konumuna getirin. Ekranda yatay bir şerit görülecektir. Önce 100R tirimpotla, sonrasında 22pF trimeri ayarlayarak genliği iyice daraltın. Artık daha daralmadığı noktada ayarı bırakın.

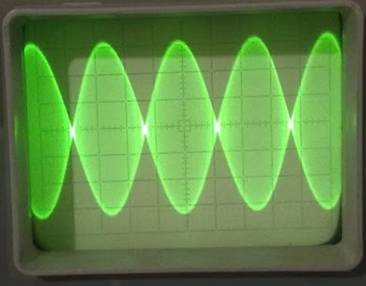

Modülasyon seviye potunu açın. Mikrofon girişinden 1KHz/ 50mV sinyal uygulayın, veya mikrofona ıslık çalın, resimdeki gibi bir sinyal görmelisiniz.(Dijital Osilaskoplarda bu görüntünün aynısını görememeniz mümkündür)
Modülatör katını kurduktan sonra, kristal SSB filtresine kadar olan TX ara frekans yükselteç devresini kuruyoruz.
İşaretli noktada daha önce verilmiş osiloskop sinyali Tepeden-Tepe’ye(Vpp) yaklaşık 3 volt olarak mevcut olmalıdır. Fazla ise trimpotla kısıyoruz.
Resimler;

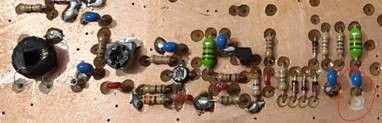

Modülatör ve TX ara yükselteç katı
