BAYKUŞ ÇOK BANTLI HF TELSİZ PROJESİ

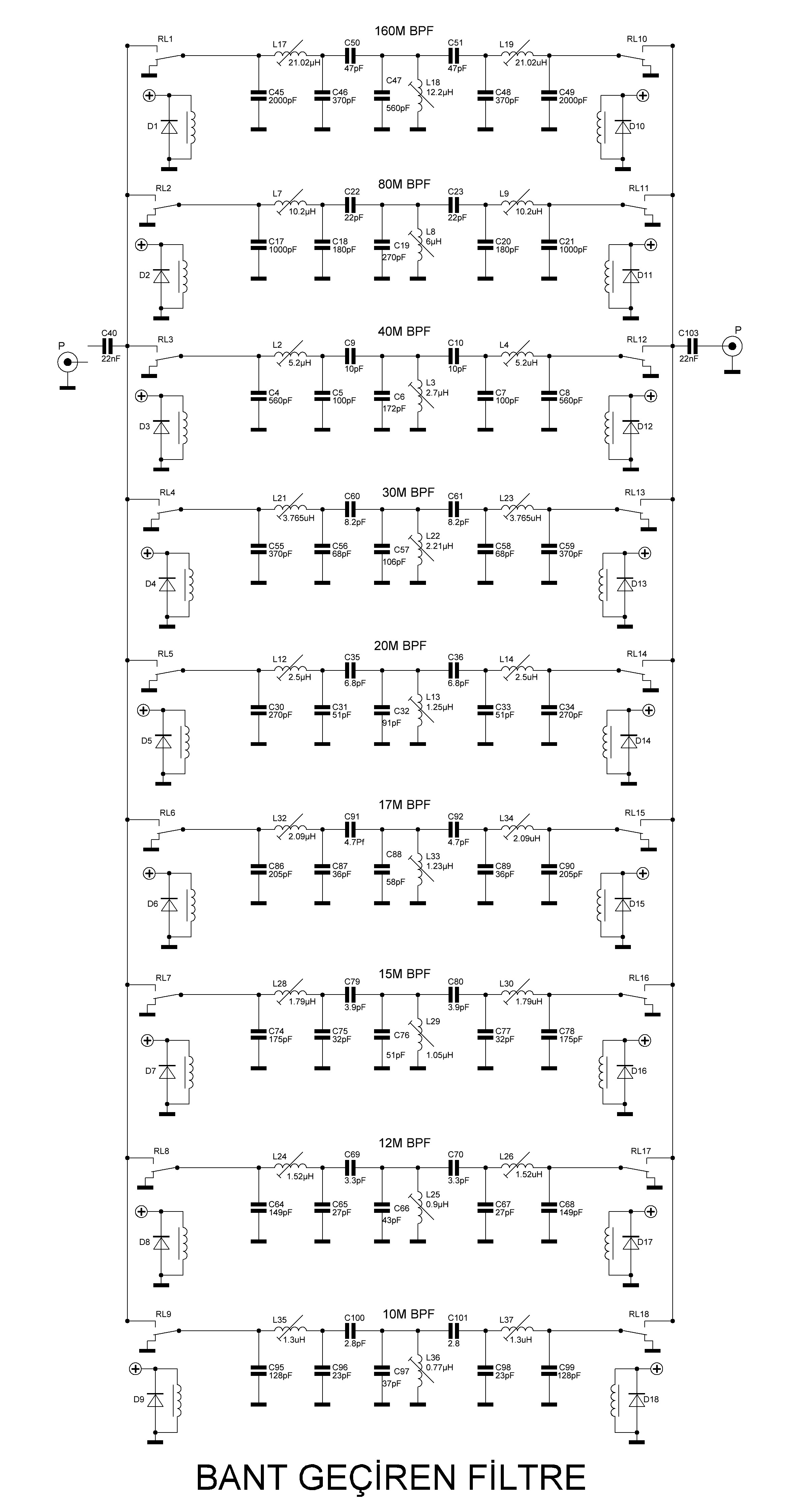

9 HF BANDI İÇİN BANT GEÇİREN FİLTRE;
Bant geçiren Filtre SMD kondansatörler ve yaygın 7mm IFT bobin karkasları kullanılarak yapılmıştır.
Filtreler üst kenarı daha keskin bastırma eğiliminde olup, üstten karıştırmalı alıcılarda hayal frekansı daha iyi baskılar. Çok keskin bir geçirme eğrileri vardır. Diğer avantajlı yönü iki uçlu bobin kullanılmasıdır. Bobinler için sarım sayıları verilmemiştir. Yazılı endüktans değerleri orta noktada kalacak şekilde ayarlı bobinleri sarabilirsiniz. Bu işlem için bir LC metre gereklidir. Bobinler için orta uç çıkarılmayacağından sarma işlemi çok zor değildir.
Röle olarak elimde bulunan HK4100F-DC12V-SHG kodlu röleyi kullandım. Mevcut röleye göre ekli baskı devreye tadilat yapılabilir.
Röle bobinlerinin ortak ucu GND ye bağlıdır, +12v ile anahtarlanmaktadır.
