Transceptores

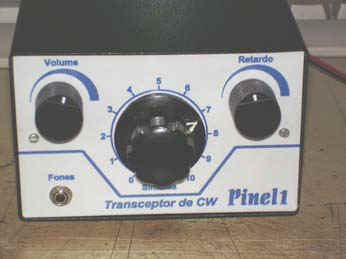

Pinel1: Transceptor de CW com side tone e break-in. Misturador de recepção por diodos, muitíssimo eficiente. Esquema da recepção. Esquema da parte transmissão.
Pinel1A Especial: O bom e velho Pinel1 numa versão melhorada, onde o oscilador com ressonador foi trocado por cristais e possui um oscilador eletrônico para chave iâmbica. No painel traseiro há uma entrada para chave tipo picapau.

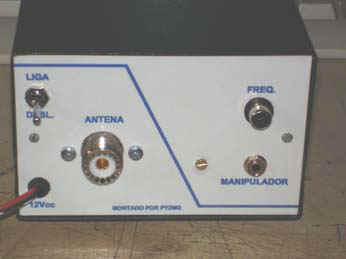

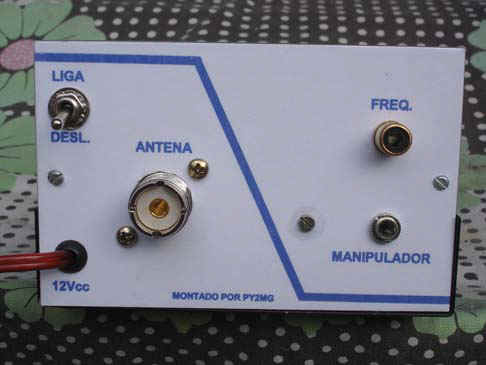

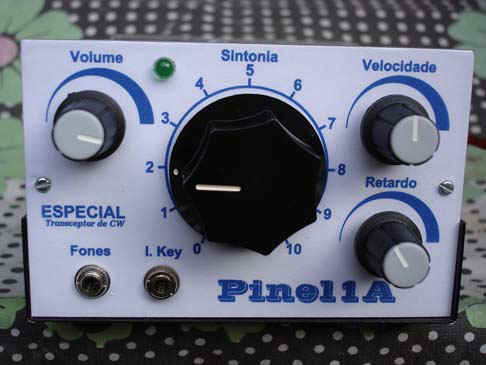

Vista painel frontal Vista painel traseiro

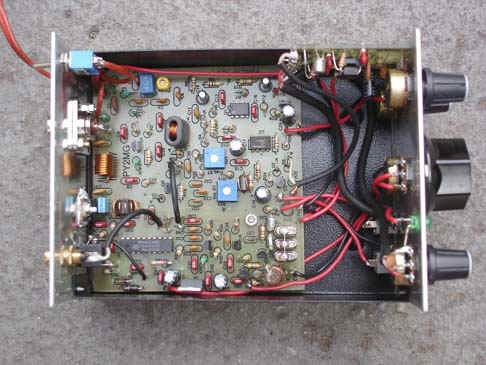

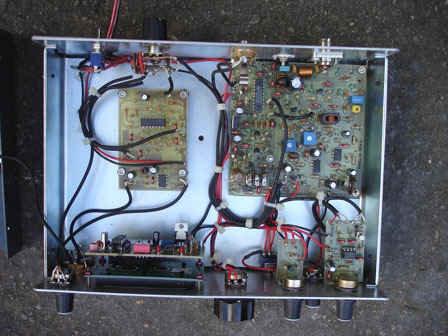

Vista interna

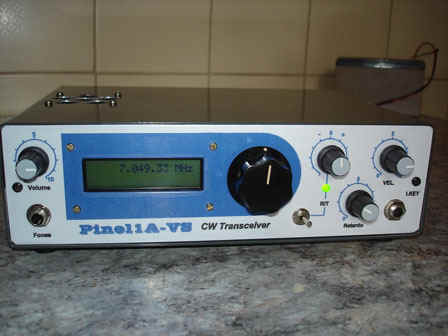

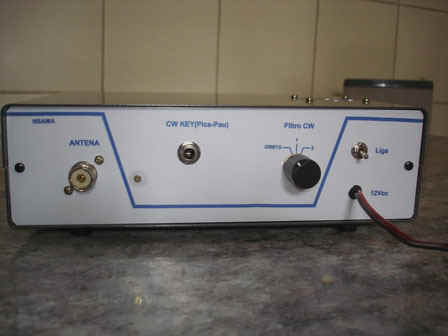

Pinel1A-VS: Pinel1A com refinamentos, como frequencímetro, RIT, manipulador eletrônico para cw, filtro para CW e alto falante embutido. Tem uma entrada para manipulador tipo Pica-Pau na parte de trás do gabinete.

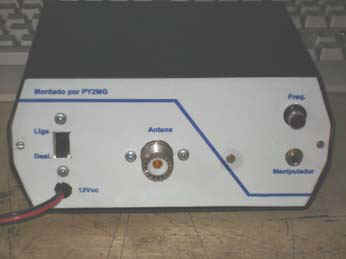

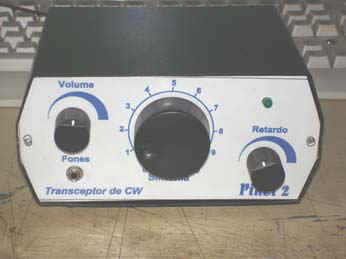

Pinel2: O mesmo transceptor acima, mas com recepção com o TA7358. Esquema da recepção Esquema da Transmissão

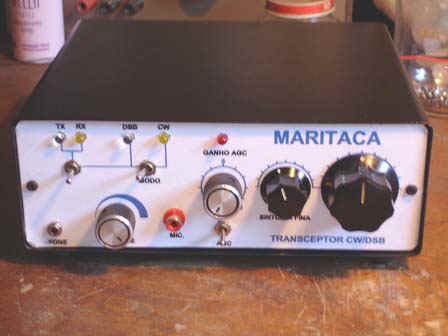

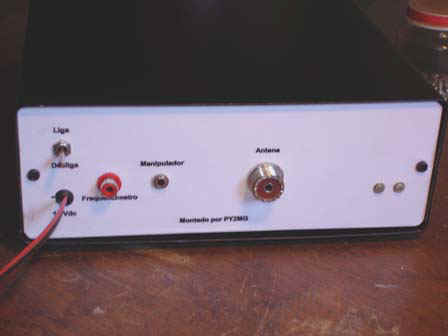

Maritaca: Transceptor de CW e DSB desenvolvido pelo nosso colega Miguel PY2OHH. Esquema do transceptor Esquema do VXO

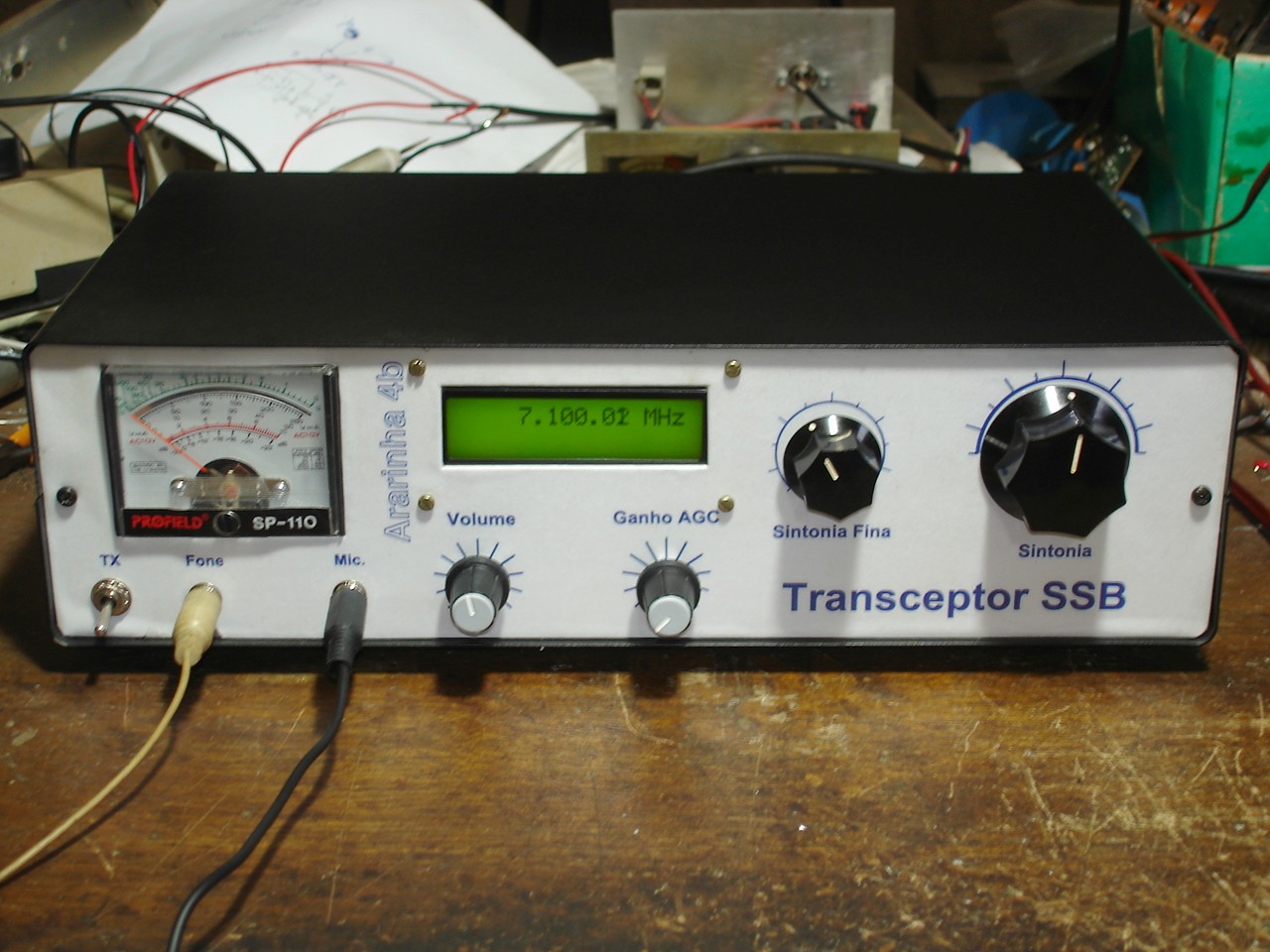

Ararinha 4b: Transceptor de SSB desenvolvido pelo nosso prolífero amigo Miguel PY2OHH. O transceptor foi dividido em três placas, sendo uma para o receptor/gerador de SSB, outra para o PA e a ultima para o VFO. Esquema do transceptor Esquema do VFO
Ararinha4b 2013: O bom e velho Ararinha 4b, agora com CW, AGC/Essímetro e compressor de áudio. Possui ainda side tone e controle de retardo para CW. O chaveamento de tensão TX/RX, que era feita por relê, agora é feita com transistores. As fotos das novas placas do Ararinha 2013 podem ser vistas abaixo. Nas fotos, para comparação, aparecem as placas antigas(na parte superior da foto) e as placas novas(na parte inferior da foto). No caso da placa do PA, ela pode trabalhar com dois IRF510 em paralelo e também, como a alimentação do dreno dos IRF estão de forma independente, pode-se trabalhar com tensão de até 24 volts. As fotos das placas mostradas abaixo, mostram o compartivo entre o tamanho das placas do Ararinha antigo(placas da parte de cima), e as placas do Ararinha 2013, que são maiores.

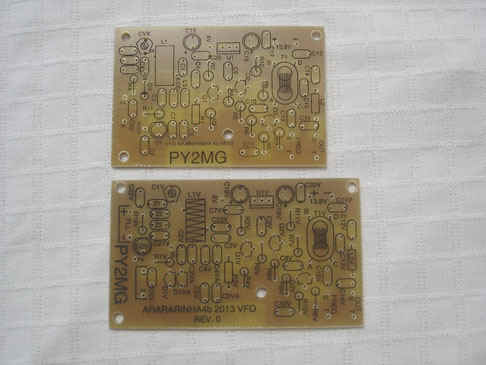

Ararinha 2013 Ararinha 2013 VFO Ararinha 2013 Mic. compressor Ararinha 2013 PA
Ararinha 2013 CW/PTT controle Ararinha 2013 AGC/ Essímetro

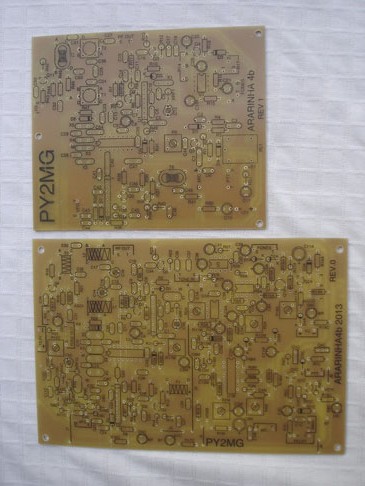

Placa Receptor e gerador SSB/CW Placas VFO

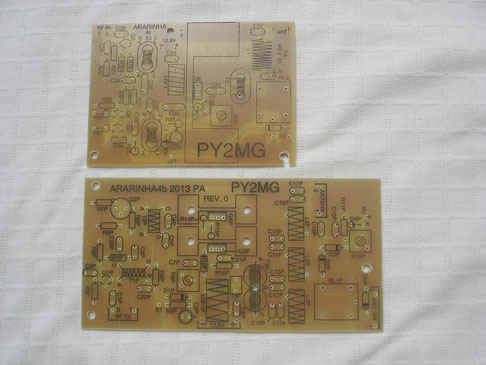

Placas do PA
SDR CW: Transceptor para CW(0 a 10W com controle de potência de saída), usando a tecnologia SDR na recepção, é coisa fantástica, pois com filtros disponíveis no software, consegue-se escutar muita, mas muita coisa e bem.. O projeto foi desenvolvido para que não ficasse atrelado a qualquer software de recepção, podendo ser usado qualquer software para recepção. A recepção cobre a faixa inteira de 40 metros, exceto a transmissão que fica restrita de 7 a 7,140MHz. Esquema da recepção Esquema da placa de controle. Esquema da placa transmissão. Breve colocaremos as fotos das placas. Não colocamos a placa do VFO pois qualquer VFO que trabalhe com FI de 455KHz pode ser puxado para cima a frequencia para trabalhar com FI de 460,8KHz.

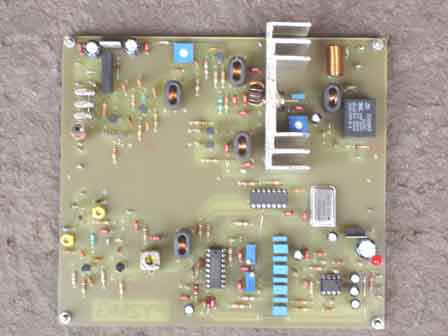

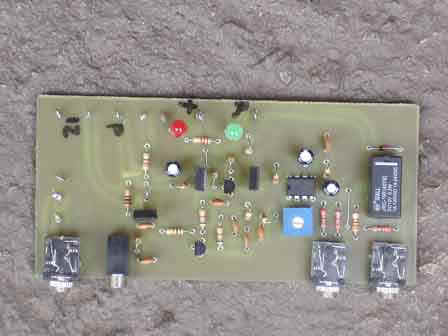

Placa receptor e transmissor Placa Comando + side tone e break-in

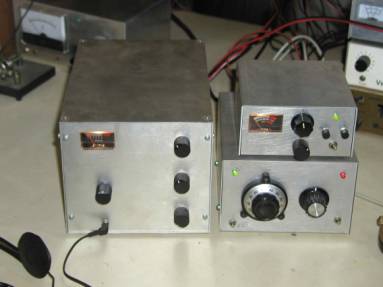

Proteu: Transceptor de CW com filtro de audio incorporado, break-in, side tone e possibilidade de operar qro. Com esse transceptor ganhamos o concurso CWSP 2002, na modalidade QRP. À esquerda da foto está o Proteu. Do lado direito, em baixo, o VFO com ressonador cerâmico e em cima do VFO, está o manipulador do nosso colega alemão DL4YHF. Manipulador Audio Filtro CW RF Texto Placa Componentes
Gênesis I AM: Transceptor de AM sem usar transformador de modulação. Usa como receptor o receptor Contrariado Dupla conversão. Usa fonte de 24V simples para o tanque final, permitindo uma potência de saída de aproximadamente 12 a 15W. A cobertura com VXO é de aproximadamente 150KHz, indo de aproximadamente 7,150 a 7,300MHz. Caso o colega queira, ele pode colocar um VFO cobrindo toda a banda. Receptor Transmissor Modulador Fonte de alimentação VXO
Genesis I AM Dual Band: Transceptor no modo AM para as faixas de 80 e 40 metros. O receptor é o Contrariado dupla conversão, mas já com duas faixas. O VXO opera, usando cristais de 14,5MHz para 80 metros e de 18MHz para a faixa de 40 metros. Colocamos uma versão do Contrariado com áudio de 10W, usando o TDA2003. VXO DUAL BAND RECEPTOR CONTRARIADO DUAL BAND RECEPTOR CONTRARIADO DUAL BAND ÁUDIO 10W GENESIS DUAL BAND TX MODULADOR FONTE DE ALIMENTAÇÃO

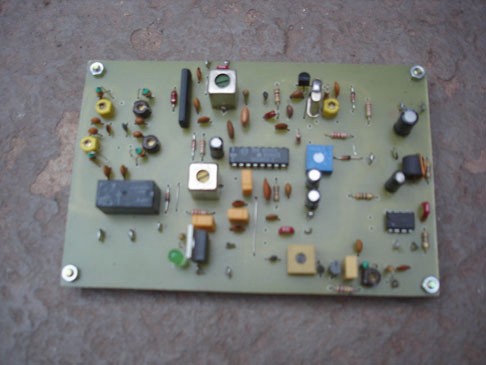

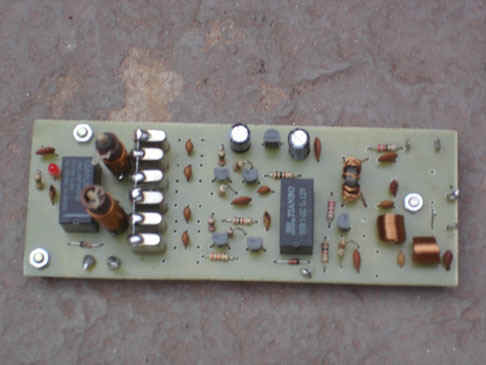

Contrariado Dual Band VXO Dual Band

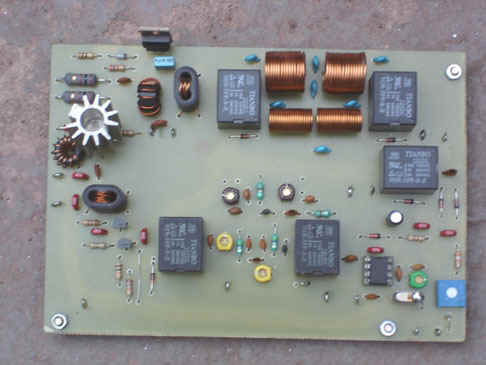

Genesis Dual Band(TX)
Genesis2: Tranceptor para 40 metros. Possui filtro de FI com largura variável, AGC, essímetro. Sua potência de saída vai de 0 a 15W, continuamente variável. O amplificador de áudio é de 5W, com o LM380. O VFO pode ser usado o VFO do Ararinha ou pode usar um VXO próprio para ele. Coisa fina para quem gosta de CW. Este transceptor é uma verdadeira salada de circuitos consagrados, onde utilizamos partes deles. Esquema VXO
FENIX: Pode ser somente um transmissor, ou somente um receptor ou pode ser transformado em um transceptor juntando os dois circuitos. Esquema do Receptor Esquema do Transmissor Recepção do Transceptor Fenix, recebido pelo escpectrometro de Pardinho(São Paulo)

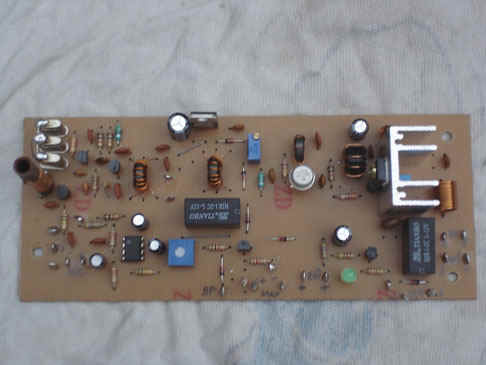

DSBSIM: Transceptor DSB/CW simples, ótimo para o inciante em montagens de transmissão. Saída de 1W. Usa VXO cobrindo de 7 a 7120,0MHz aproximadamente. Possui ainda, Controle de retardo em CW e uma saída de tensão pulsada para monitor de CW. Controle de PTT e manipulador de CW separados, assim, quando estiver em CW e apertar o PTT ele não irá se colocar em transmissão, assim como se apertar o PTT no modo CW ele não atuará no modo de transmissão.

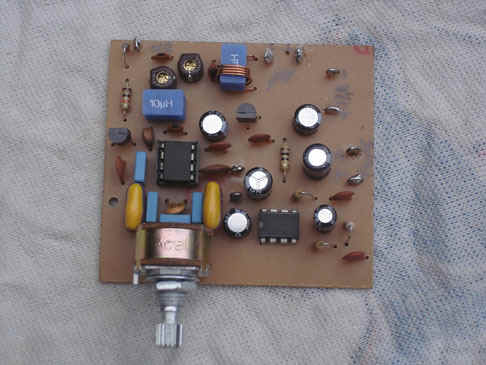

Transmissor DSB/CW Receptor DSB/CW

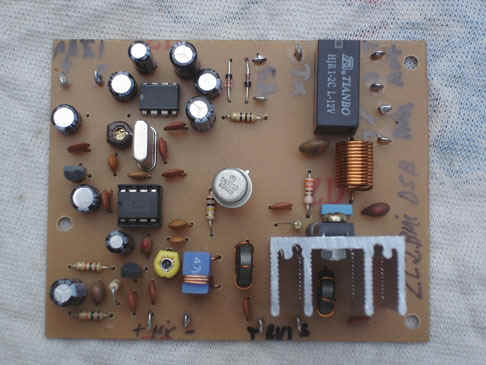

DSB-ZL2BMI: Transceptor minimalista de DSB do nosso colega da Nova Zelandia, mas na versão de G3XIZ. Pode ser montado para 80 ou 40 metros. Saída de aproximadamente 1W. Facílimo de montar. Esquema
TY40a-BR: Um transceptor de CW mais moderninho, usando bobinas comerciais e as bobinas do tanque muito fáceis de serem feitas. Possui side tone com frequencia de áudio ajustável bem como o volume. Atenuador de RF para sinail muito forte. O amplificador de áudio é de 10W, usando o TDA2003. O filtro de FI é a cristal(4MHz), permitindo a recepção monossinal. O VXO usa cristal de 11,059MHz permitindo(no protótipo), cobertura de 6.995MHz a 7.050MHz. Já está incorporada à placa de circuito impresso, um manipulador eletrônico, mas permite também o uso da chave pica-pau(hand key). Se o montador quiser, pode colocar um essímetro, que possui uma saída de CAG, que pode ser usado em outros receptores das bandas de radioamador. Um detalhe: Ele não é QRP, sua saída pode ser de até 24W, usando tensão de 13,8V. Esquema Esquema VXO
Simplão: Transceptor simples para SSB. Seu receptor pode ser usado para outras aplicações, uma vez que a placa do receptor é separada. Este projeto visa a introduzir o iniciante em montagens nos circuitos mais complexos do SSB. Trocando os cristais, pode ser usado para contatos em PSK31 e outros modos digitais. Esquema

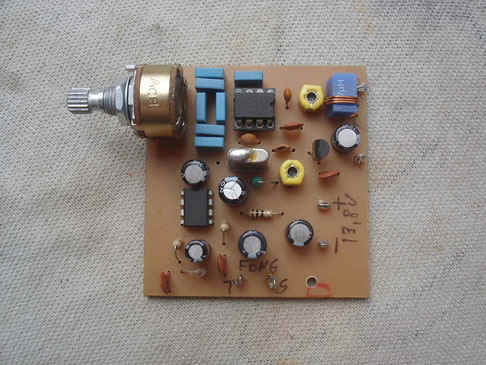

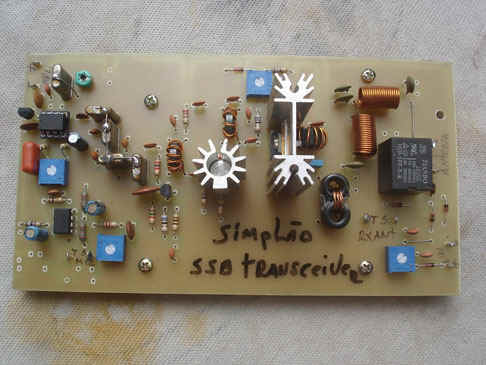

Placa do Transmissor Plaquinha do Receptor

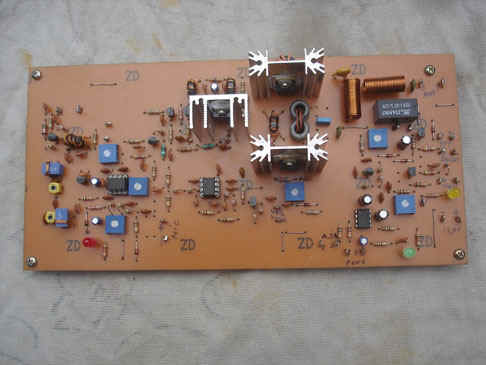

Carcará: Novo transceptor DSB/CW. Sua potência média é de 26W em CW e de 40W en DSB, mantendo os componentes do esquema e usando fonte de alimentação de 13,8V. Ele possui controle para CW, possibilitando operação full break-in ou QSK, e ainda tem side tone para CW. Outra coisa importante: O chaveamento de modo, não permite fazer besteiras, como por exemplo, estando em CW e apertar o PTT e ele transmitir, e também, se estiver em DSB e apertar o manipulador, ele não coloca o transmissor em operação. Fácil de montar, basta prestar atenção na confecção dos trafos, até principiante monta. Abaixo colocamos a foto do protótipo. Esquema CARCARÁ CARCARÁ-TABELA de BANDAS
Frank: Um transceptor de CW usando placas de outras montagens, com pequeniníssimas modificações e incorporando uma plaquinha para o controle de delay do CW, bem como a geração do tom de monitoramento. Sua potência de saída é da ordem de 30W, não estando obviamente na categoria QRP. Frank CW control Frank PA Frank Recepção Frank VXO
