Immagini composte con Wxtoimage

Mediante l'uso del sw wxtoimage si possono ottenere immagini composite da più passaggi di uno o più satelliti.

Dopo averla imparata la procedura è abbastanza semplice.

Si deve impostare il satellite apt, od i satelliti che si desisdera acquisire figura 1.

Si deve annullare l'eventuale testo che veniva scritto sulle immagini, disabilitandolo figura 2.

Nella tabella record si deve aggiungere create composite image, la spunta figura 3. E accettare.

Dopo di che in fondo all menù a tendina delle opzioni di deve salvare tutto figura 7.

Per precauzione nel mixer audio si aggiunge l'output Virtual Cable figura 4, e naturalmente anche in sdrsharp figura 9.

Naturalmente si devono aggiornare i dati kepleriani.

Quando si è pronti per l'acquisizione del satellite dal menù a tendina file si clicca record ed in fondo a sx auto record figura 5.

Da questo momento il sw procederà in modo automatico; ed alla fine di almeno 2 passaggi del satellite creerà l'immagine composita figura 6.

Le immagini composite si possono vedere nella linguetta composite di wxtoimage figura 8.

Nel video 1, si possono vedere i passaggi finali di wxtoimg, durante e dopo la seconda orbita.

Figura 1: impostazione satelliti da acquisire

Figura 2: disabilitare il testo dell'immagine noaa

Figura 3: spumtare immagini composite ed accettare in fondo

Figura 7 : salvare le impostazioni delle opzioni effettuate

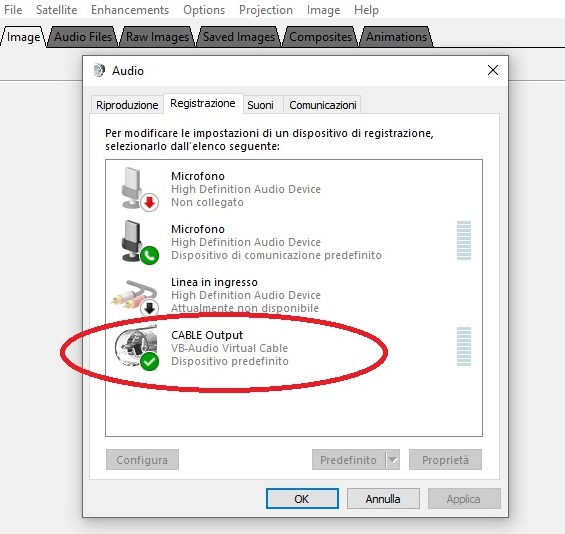

Figura 4: impostare nel mixer virtual cable predefinito

Figura 5: iniziare la procedura con il bottone auto record

Figura 6: immagine composita di due passaggi consecutivi - Satellite NOAA 18 - 6 ottobre 2021 - composita con orb. #84410 e orb. #84411 - rx RTL2832U - senza lna 0.1 2000 mhz +30db - AOS 9.20z

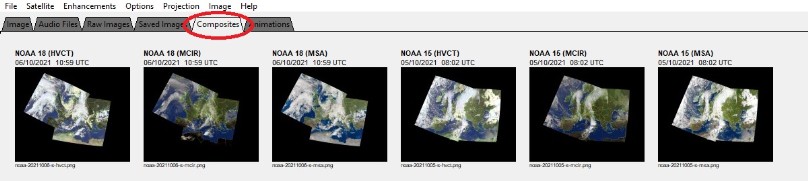

Figura 8: linguetta dove si vedranno le immagini composite dei passaggi noaa

Video 1: elaborazione finale dopo la seconda orbita di wxtoimg

Figura 9: immagine del settaggio su airspy del Virtual Cable
