IK1HGI LO PENSATO E REALIZZATO

UNA ANTENNA TURNSTYLE A CROCE

ATTENZIONE VERA SEMPRE AGGIORNATO

Le caratteristiche dell'antenna Turnstyle sono:

Cos' lo STUP?

Basandosi sul contesto, sembra che "STUP" sia probabilmente un acronimo o un'abbreviazione, forse riferita a un termine tecnico o a un concetto specifico legato al progetto a cui sta lavorando Antonio Musumeci, che coinvolge un CubeSat e la ISS SSTV
(Slow Scan Television).

Visto il riferimento ai cavi (RG213 e RG58), possibile che "STUP" si riferisca a un componente o sistema specifico utilizzato nella configurazione. Tuttavia, senza ulteriore contesto o una definizione chiara, difficile determinarne il significato esatto.

Detto questo, una possibile interpretazione che "STUP" possa essere un'abbreviazione o un acronimo italiano, ma sarebbero necessarie maggiori informazioni per fornire una risposta definitiva.

Se dovessi azzardare un'ipotesi basandomi sul contesto del progetto,

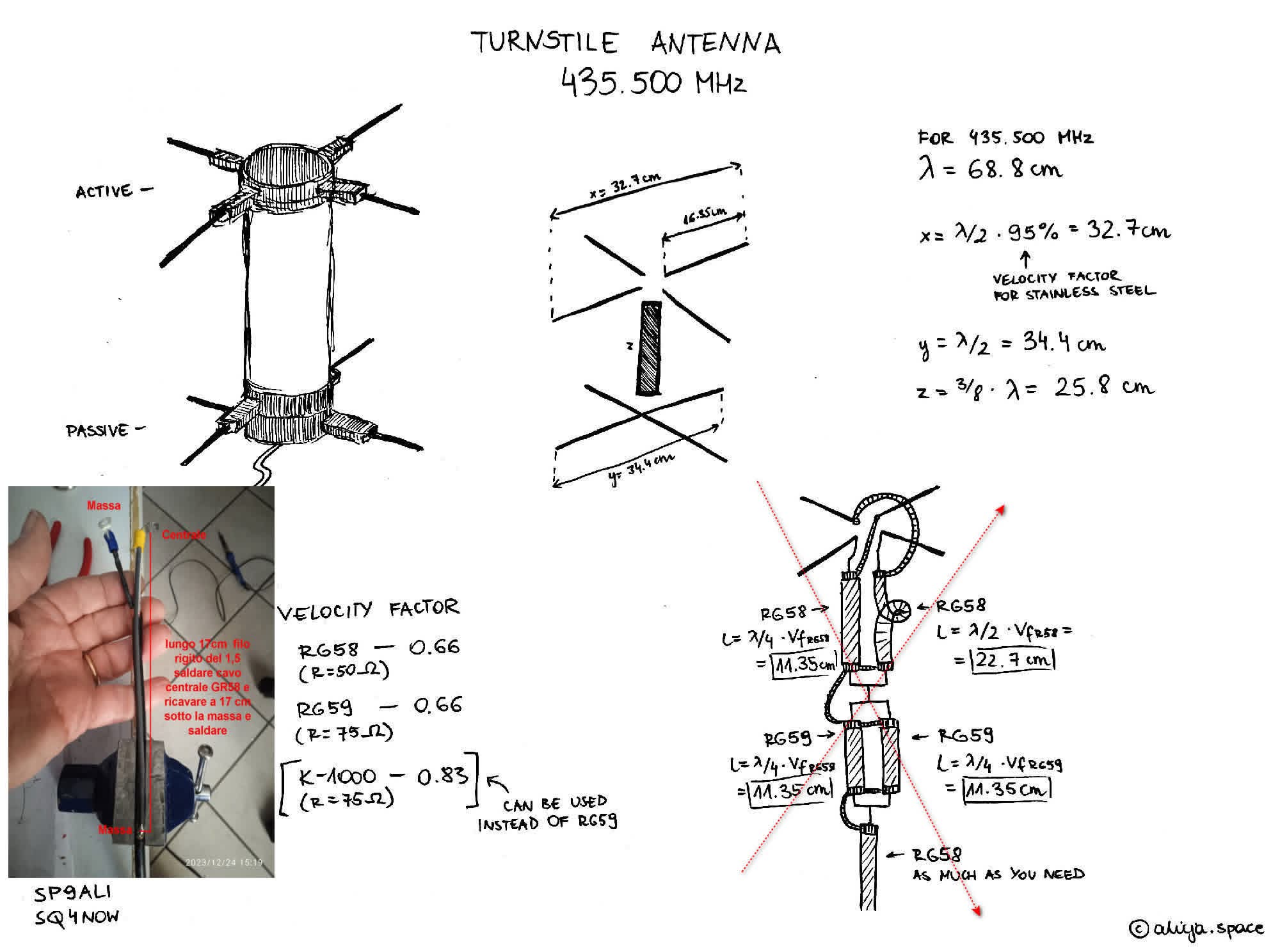

Questo e lo schema originale, di come hanno realizzare gli autori dal mia vista non sono riuscito e non avuto fortuna di ricevere, nessuno vieta quello dei autori la via e libera di fare il vostro divertimento
https://alicja.space/blog/how-to-build-turnstile-antenna



- Struttura: composta da due dipoli identici posizionati ad angoli retti (90 gradi) l'uno rispetto all'altro, con una lunghezza di circa λ/2 (lambda/2) ciascuno.
- Polarizzazione: può essere circolare o lineare, a seconda della modalità di funzionamento. La polarizzazione circolare ottenuta grazie alla differenza di fase di 90 gradi tra i segnali dei due dipoli.
- Diagramma di radiazione: omnidirezionale nel piano orizzontale, con un pattern a forma di trifoglio nella modalità normale e un fascio principale largo nella modalità assiale.
- Guadagno: il guadagno dipende dalla modalità di funzionamento e dalla configurazione. Nella modalità normale, il guadagno medio di circa 0 dB, mentre nella modalità assiale pi raggiungere valori di 2-8 dB.
- Frequenza di funzionamento: l'antenna Turnstyle opera efficacemente nelle bande VHF e UHF (30 MHz - 3 GHz).
- Impedenza: l'impedenza tipica di 50-75 ohm, con una resistenza di radiazione di circa 70-73 ohm per ogni dipolo.
- Applicazioni: utilizzata per comunicazioni satellitari, Broad Casting FM e TV, sistemi militari e applicazioni spaziali.
- Modalità di funzionamento: può operare in due modalità :
- Modalità Normale: radia onde elettromagnetiche nel piano perpendicolare all'asse di montaggio, generando campi polarizzati circolarmente.
- Modalità Assiale: radia onde polarizzate circolarmente lungo l'asse centrale, producendo un fascio principale largo e con moderata direttiva .73 Tony IK1HGI



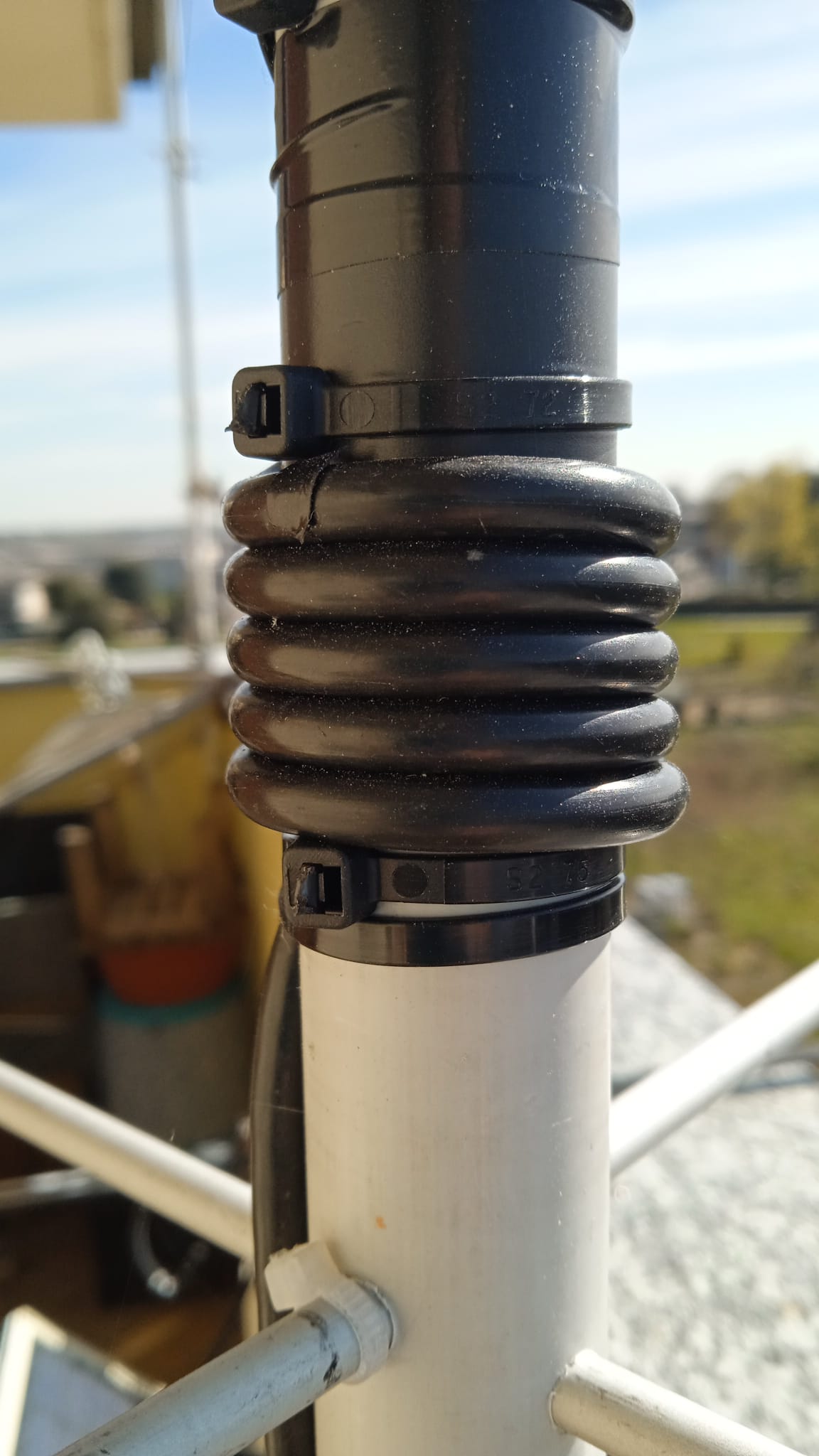

___________________come avviene realizzato stup_______________

Questa e primo segnale ricevuto la foto dimostra la distanza
dove che ritrova umka-1 una immagine dei piccoli Puls

________________________________________________________________________________________________

Le mie modifiche e le mie idei

Antenna Turnstyle croce modificata sulla frequenza 435,5 MHz

Dipoli solo realizzati con tube alluminio 6mm lungo 16,3 cm collegata una piastra  circuito stampato ritagliare rotondo 5 cm, tra i dipoli in mezzo calcolato fori la distanza 1.5 cm come foto, il totale dei dipoli la lunghezza 32,6 e ci troviamo 33 ho 34 non fa nulla, potete anche tagliare sotto dei dipoli di riflettore sono 34,5 cm la distanza tra i dipoli e i riflettore 25,5 cm, come autore ha calcolato vedi disegno, le misura autore più meno sono ok ma perdiamo qualche 1mm ho 2 mm non fa differenza! il mio da fare sulla ricezione ed ok ricevuto ottimi segnali sono ok vedi i filmati e ok!!! una  scatola dei elettriciste


rilevare una basetta circuito
stampato prima versione

come viene la configurato

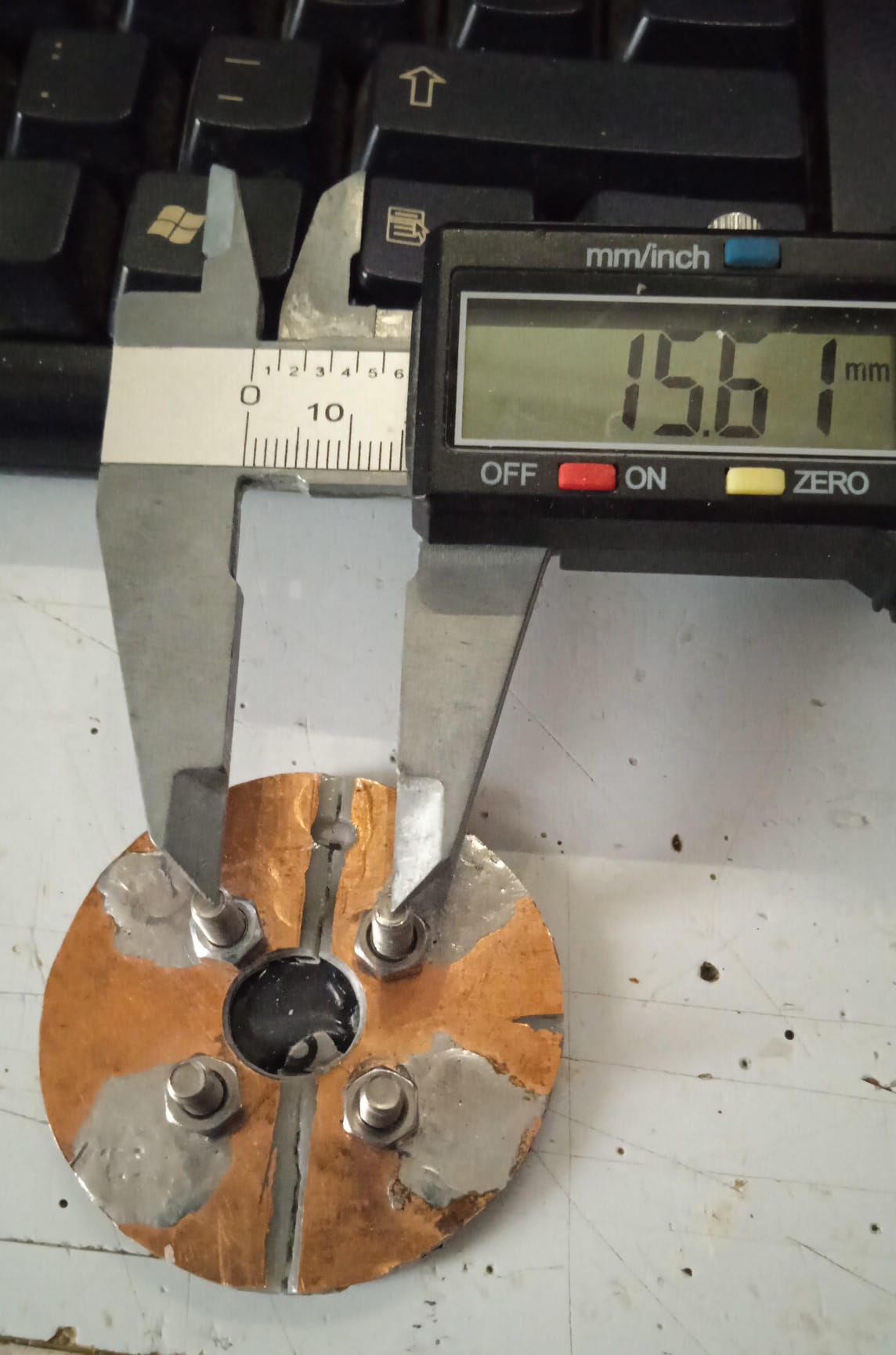

 circuito stampato rotondo 5 cm fresare al
centro, distanza trai i due dipoli 1.5 cm

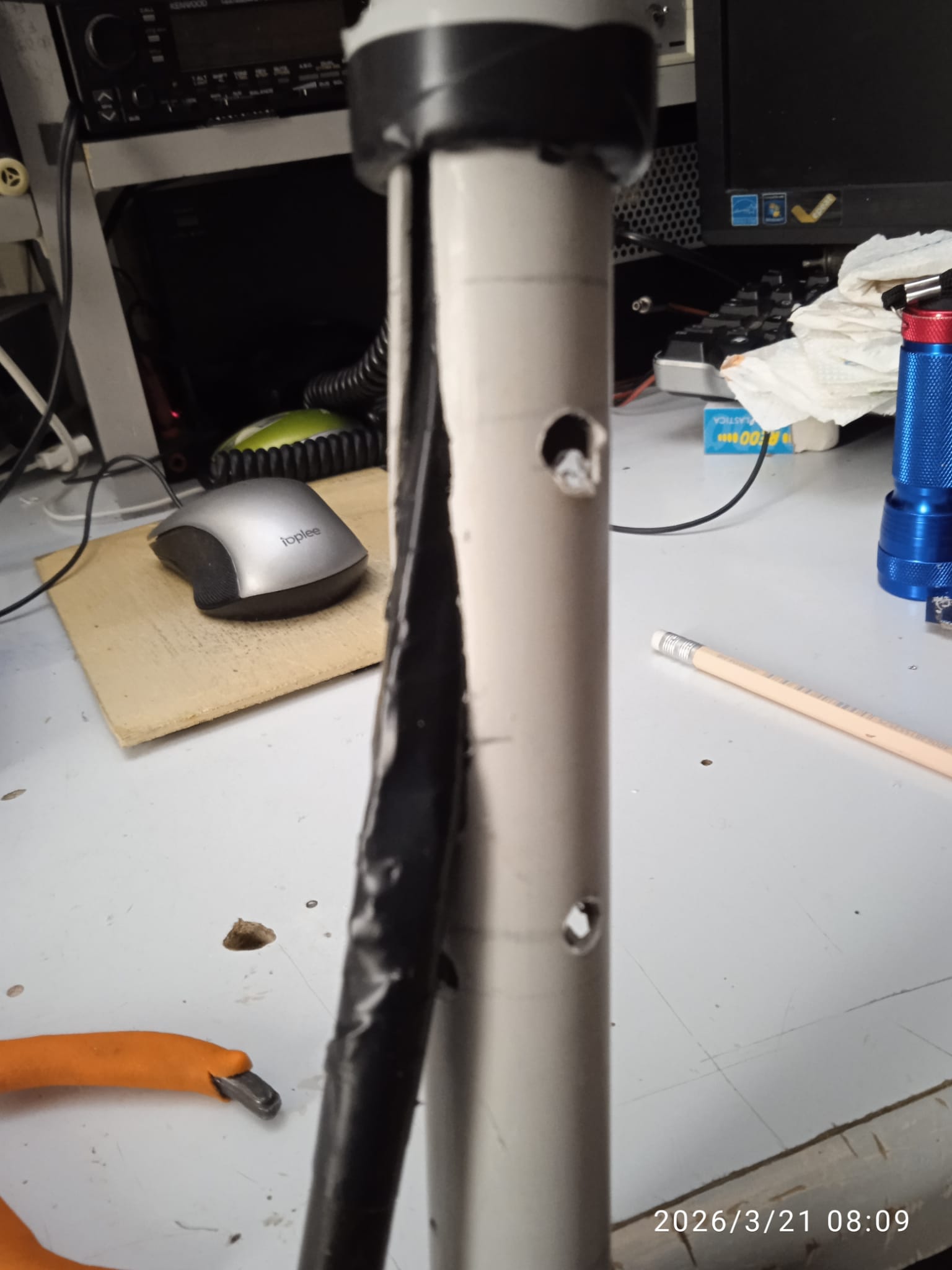

GR213 centro filo lungo 17cm

GR213 ricavare la massa  saldare filo lungo 17cm

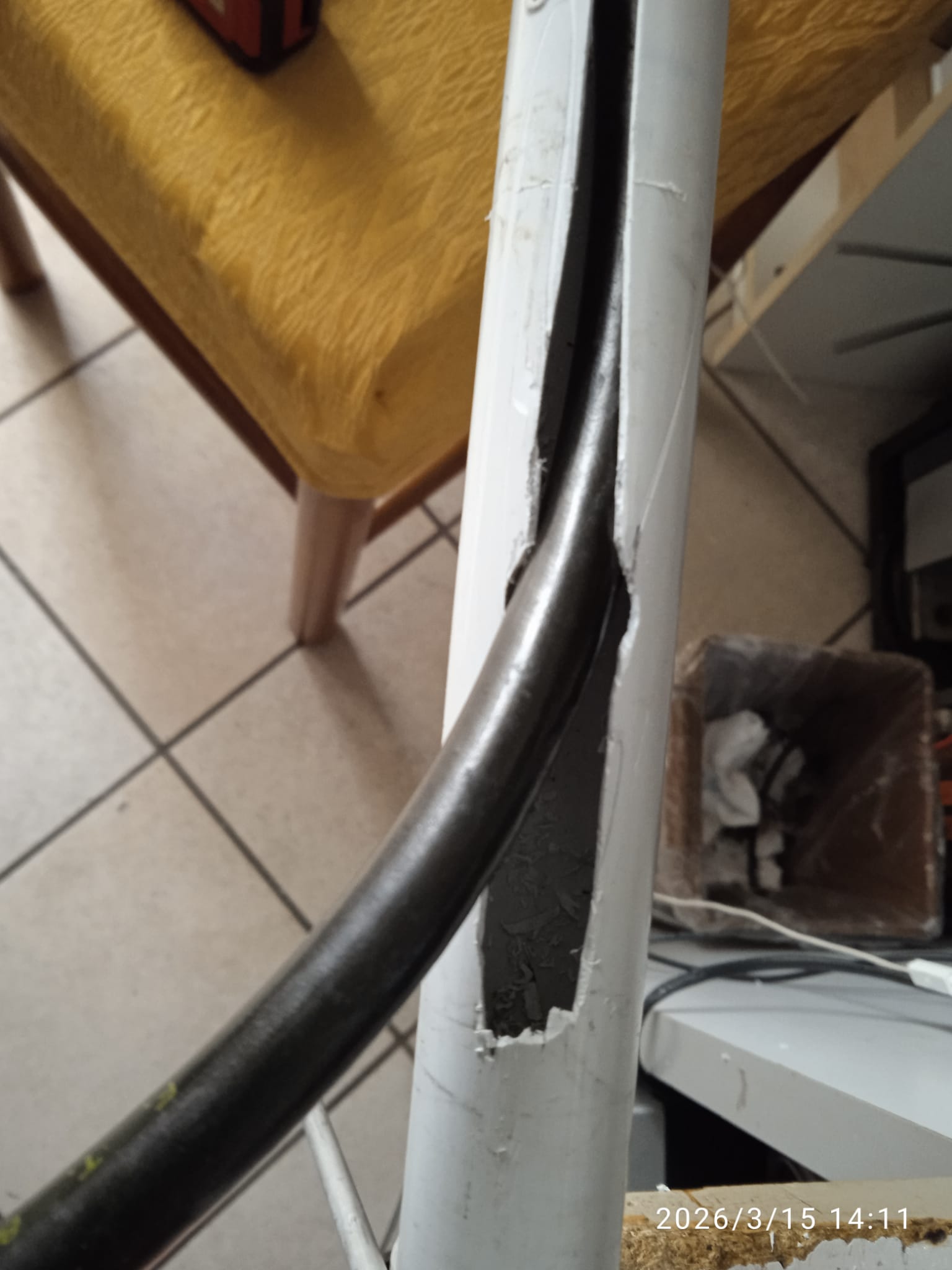

PVC fresare passa cavo 213

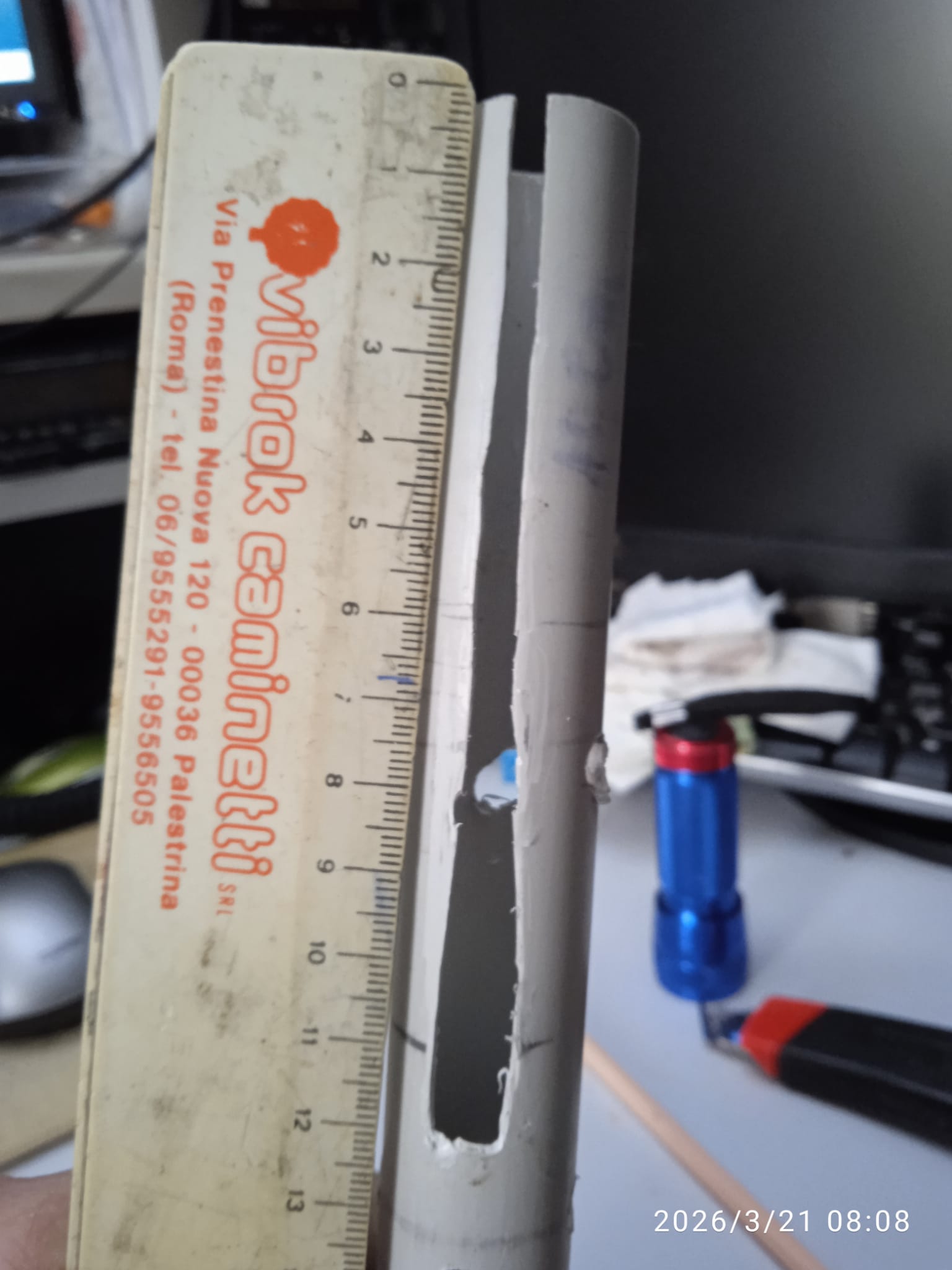

Taglia PVC 12 cm

La prima foto si nota e lontanissimo fuori si vedere

il l'lobulo le linee del Orbitron e gi e un successo

anche il secondo passaggio non ho avuto parole grande successo




_________________________________________________
05 Febbraio 2026

_______come inserire 213 dentro la scatola e PVC 20cm______
_________ Dimostrazione dei video _________

IK1HGI finalmente ricevo il segnale

_____________________


05 Febbraio 2026

__________come inserire dentro PVC 20cm'__________

_________ Dimostrazione dei video _________

_____________________


05 Febbraio 2026

__________come si nota i dipoli a crocee la lunghezza di 34 cm__________

_________ Dimostrazione dei video _________

_____________________________________________

Il prevista una trasmissione tramite
il protocollo SSDV dal piccolo veicolo spaziale UMKA-1 RS40S)

Il 19 ottobre 2024, il profilo del Liceo scientifico e ingegneristico Korolevskij celebra il suo 35 anniversario.
Su richiesta degli studenti del liceo con l'MKA UMKA-1 (RS40S) stata organizzata una trasmissione di
immagini in formato SSDV.
Il team del team School Space Telescope della scuola n. 29 intitolata a P. I. Zabrodin (Podolsk)
si congratula con lo staff e gli studenti della LNIP per questo evento significativo!
Ti auguriamo successo nel tuo lavoro e nello studio per il bene della soviet !

Un video dimostra come si vedere un grande segnale
Geoscan-5



__________________________________________________________________________

Qui un  passaggio test di un plus della antenna TURNSTYLE

GALAPAGOS-UTE-SWSU

_______________________________________________________________________



Primi test ricevuto questa sera 18/03/2026 ore 09:32 UTC

Febbraio 2026 altro spettacolo segnale del satellite UMKA-1
ricevuto la sera, sul stavo giocando su altri satelliti da impostare
esento un gran segnale sulla telemetria sul digitale tanti  caratteri
alle 09:32,50 date 18/03/2026

______________________________________________________

Qui finisco la mia relazione dimostrazione di SPERIMENTARE
una antenna Turnstyle a croce  alla mia idea STUP migliorato il sistema

Grazie hai autore

SP9ALI E SQ4NOW

_____________________________________________________

73 Tony IK1HGI
