Digital DVB-S Materiale

MEMORIZZA FRA I PREFERITI DVB-S DI IK1HGI click

Ecco i componenti per i TX ATV DIGITALE sono arrivati speriamo bene si lavora con SMD.! Oggi stampati..... qualcuno meglio, qualcuno peggio!!

Tutto il materiale da Farnell

FT2232HQ-MINI da programmare

DSPIC33FJ128GP802-I/SP

Da programmare

FT232H ft232hdatasheet

Da programmare

HFO Eletroniik oppure qui

Da modificare B5F

Filtro per entrata OLC in frequenza � 1240 MHz... USB

AD828

AD8346

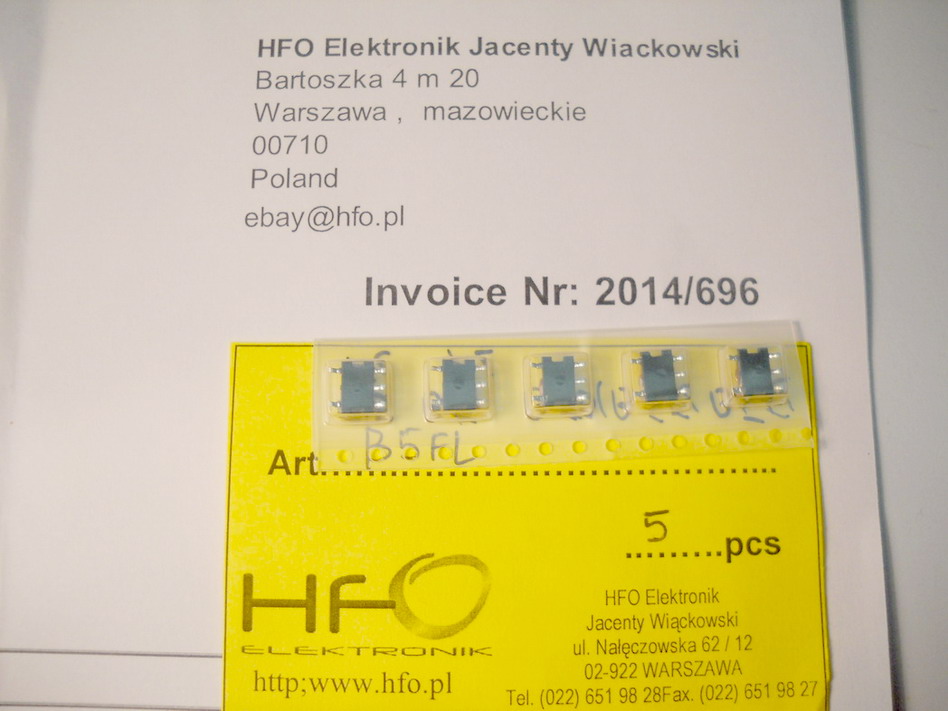

B5LF Balun Trasformatore 1:1 B4F B51

da modificate

http://stores.ebay.it/HFO-Elektronik

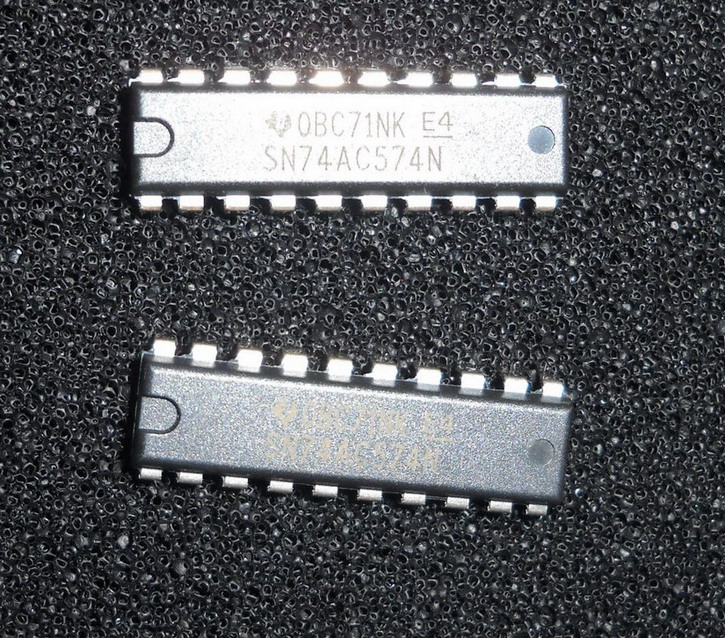

74AC574

6,8uF 5,6uF

DsPIC33FJ32GP dsPIC33FJ

MATERIALE INFORMATIVO

In questa casella ci sono tutti in formazioni in PDF per poter capire la funzione di lavoro e i sui caratteristi fondamentale del componenti

TLE2426

AD8346

B4F B51

AD828

dsPIC33FJ32GP

74AC574

GAL-V84

G0UHY mod parti Listi.pdf

Resistenze

R1,R2 470R

R3,R4,R5,R6,R7,R8,R9,R10,R11,

R12,R13,R14,R15,R16,R17 1K 1%

R18 51R

R19 18R

R20,R21,R22,R24,R25,R26 300R

R27,R29 100R

R28 75R

VR1,VR2 500R

VR3,VR4 100R

Condensatori

C1,C3,C19,C23,C25,C28,C29 100nF

C6,C16 10nF

C5,C13,C14,C15,C17 100pF

C18,C20,C21,C22 10pF

C7,C9,C10,C12 330pF *

C8,C11 1.2nF *

C2,C4,C24,C27 10uF16V

Induttanza

L1,L3 5u6 *

L2,L4 6u8 *

L5,L6 100nH

Semiconduttori

IC1,IC2 TLE2426

IC3 AD8346

IC4 AD828

IC5 MAR6 = GALV84

https://youtu.be/wxI-N4xawyw

Il filmato mostra a parte che trasmette una fase di collaudo

DEL SISTEMA DIGITALE DVB-S

G8AJN la nuova versione.

http://www.g8ajn.eyrg.net/dlindex.html

___________________________________________________________________________________________________________________________

Vai in alto

Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio
