Progetti e Sperimentazione DVB-S di IK1HGI



OLC Frequenza 1296 Mhz



La frequenza dei 1296 Mhz non è stata scelta casualmente per dare fastidio ai radioamatori, ma più semplicemente si è pensato di utilizzare dei quarzi commerciali: esempio 12x12 = 144x3 = 432x3 = 1296 Mhz oppure 24x6 = 144x3 = 432x3 = 1296 Mhz.
Questa frequenza viene impiegata solamente per fare delle prove in casa e con potenza di soli 100 mW.
Per questa ragione non si crea nessun disturbo alla LUNA e non si apportano alterazioni al livello della marea o variazioni climatiche significative !
I quarzi fondamentali in commercio si trovano facilmente sulle frequenze di 12 MHz e 24 MHz.

Ora stiamo mettendo a punto un oscillatore con ADF4360-5, con la possibilità di variare la frequenza tra 1200 e 1300 MHz; ma per il risultato finale ci vorrà ancora un po' di tempo.



______________________________________________________________________________________________



OLC Frequenza 1296 Mhz



Come potete vedere sono sempre lo stesso segnale



OLC Frequenza 1296Mhz

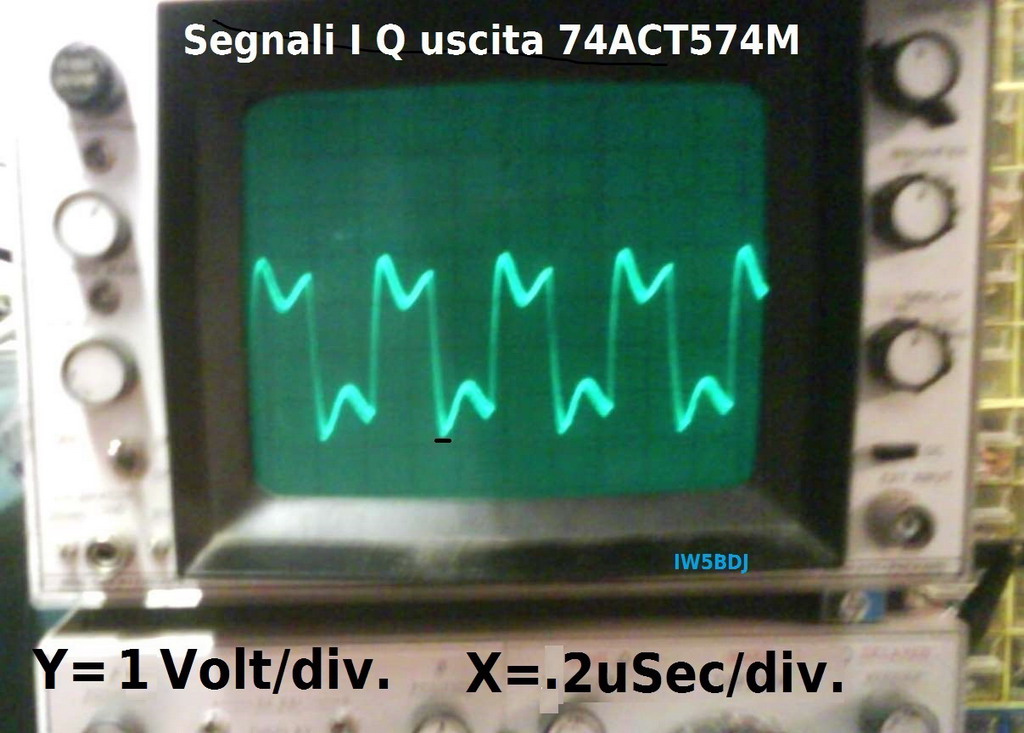

Segnali modulatore DVB-S

Segnali modulatore DVB-S



OLC Frequenza 1296 Mhz



Successivamente ne ha realizzato altro Oscillatore locale, sempre dall'amico Ciampa Alberto, le piace sperimentare le cose fatte sa se!! ha realizzato questo oscillatore a quarzo a 48 MHz con moltiplicatore, 3 x 3 x 3 per giungere a 1296 MHz. Questo oscillatore ha un bassissimo rumore di fase e una grande stabilità di frequenza come dimostra l' alta qualità del segnale digitale ricevuto sul decoder..!!!!! suo prototipo....







OLC Frequenza 1297 Mhz



Queste sono le misure realizzati con la strumentazione di Ciampa IW5BDJ

OLC Frequenza 1297 Mhz

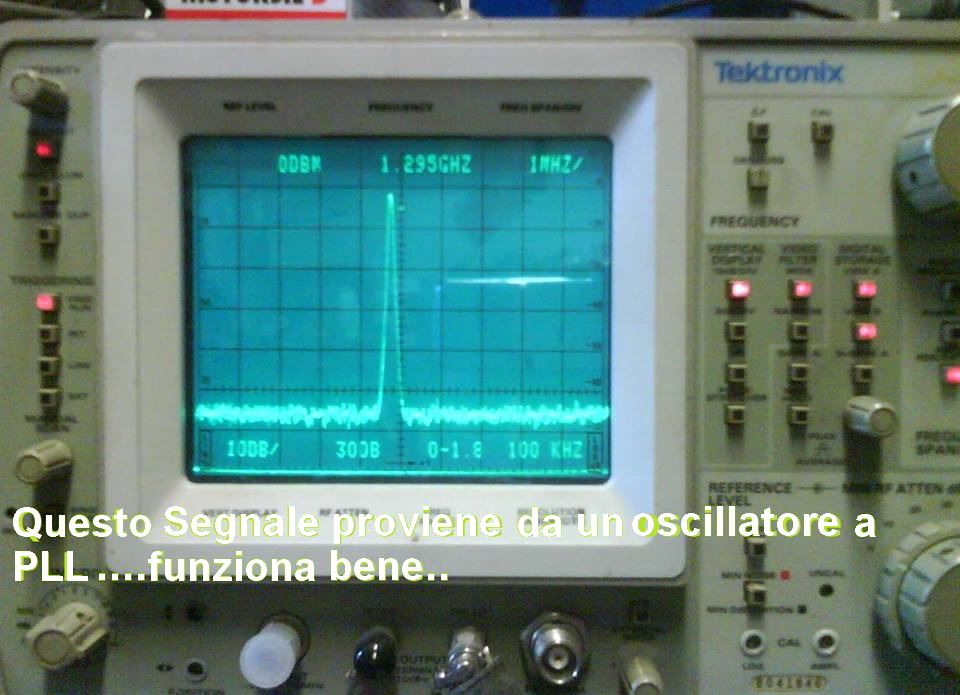

Ho chiesto un amico Alberto se poteva aiutare a rimediare un OLC Oscillatore locale, mi ha risposto in quale frequenza vuoi che lo realizzo, le risposto 1296 Mhz  Ciampa Alberto un grande tecnico di RF, ha realizzato oscillatore a PLL sulla foto con un circuito integrato nato per la televisione digitale (no il solito sp5055) più adatto. Avevano promesso Fabrizio Bianchi e Antonio, Alberto sta studiato su un oscillatore di questo genere, con la stabilità e il rumore di fase adatti

all'ATV Digitale.

Eccolo!! utilizza una PIC24LC16B, si può avere più frequenze, per il momento utilizzo 1.297 Mhz poi avremo la  frequenza più dettagliata, non è finita qui!! si sta studio altro sistema più sofisticato che presto speriamo di poterla pubblicare, adesso è solo sulla progettazione!!!!!!!



Segnali modulatore DVB-S

Segnali modulatore DVB-S

Segnali modulatore DVB-S





Modulatori su due Frequenza diverse 1296 Mhz



Ecco questo è il sistema principale ho realizzato, il sistema direi nettamente molto valido il sistema Digitale grazie all'autore Ciampa Alberto del sistema realizzando i due OLC per i mie modulatori DVB-S realizzati ecco la parte finale.






 Link: http://www.g8ajn.eyrg.net/dlindex.html



G8AJN la nuova versione.

http://www.g8ajn.eyrg.net/dlindex.html

______________________________________________________________________________________________

Vai in alto



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
