Digital DVB-S con Win-TV
DVB-S con Win-TVScheda PCI WIN-TV PVR encoder MPEG2 hardware per PC.
Da due anni che vedo il sito DigiLite Dopo aver sentito parlare dal progetto sul sito del'autore G8AJN DigiLite ne parlano anche sul forum BATC del KIT e controllare anche sul Digi-Lite, mi sono reso conto che questo è stato facile e il mio miglior di utilizzare un trasmettitore in modo Digitale ATV DBV-S, utilizzando una scheda PVR WinTV vedi foto. Quello che serve un PC di 1600MHz una memoria da 2G e il programma consigliato dell'autore utilizzando con una scheda Hauppauge PVR, un PCB con un serialiser e modulatore a bordo, un VCO locale (1249MHz), un blocco di guadagno e un amplificatore di potenza.
Ci sono una serie di modelli diversi che è possibile utilizzare, il software DigiLite è organizzato attorno a queste schede, ma devono essere una scheda PCI con un chip encoder MPEG2 su di esso, non quella in cui la codifica è fatto in software. Ci sono almeno tre versioni delle schede, i tipi più comuni sono il 150, 250 e 350. Avrete bisogno di driver per Windows, dettagli sul Software / Download pagine. Una volta che i driver sono stati installati è possibile scaricare ed eseguire il PVR WinTV v6 programma (Personal Video Recorder). Sarete registrando da prese d'ingresso aux quindi il fatto che ha solo una questione Turner analogico. Ciò significa che per la maggior parte delle persone normali la scheda WinTV non ha un valore reale in questi giorni in modo che dovrebbe essere abbastanza a buon mercato su siti web di aste. Sul tipo corretto di carta si vedrà il chip Connexant MPEG2. Numeri di WinTV Modello (stampate su Turner può) 23xxxx o 25xxxx sono PVR 150. I numeri dei modelli 30xxxx o 35xxxx sono PVR250. I numeri dei modelli 48xxxx sono pvr350. I numeri dei modelli 23xxxx sono PVR500 (doppia versione). La qualità video è un po 'più povera delle 150 tavole * in modo, se possibile, andare per la versione numero più alto. Scarica i driver corretti per la versione della scheda dal produttore .. (Se non avete un numero PVR sulla carta andare allo stesso sito.
http://www.hauppauge.co.uk/site/support cliccate e cercate il numero del modello scheda che state utilizzando, quindi immettere il numero a sei cifre nella casella Ricerca rapida.
Dal sito originale del Autore http://www.g8ajn.eyrg.net/dlindex.html
http://www.g8ajn.eyrg.net/dlsoftware2.html
Altro modi di DVB-S dal autore
http://f1buy.perso.neuf.fr/Numerique%202/Digilite.html
Se hai mai installato altre versioni di
Hauppage WINTV, esegui il file hcwclear.exe (nella cartella WInTv) e
usalo per rimuovere tutti i file. Quindi esegui il programma di
installazione di WINTV v6, Setup.exe. Avrai bisogno di un CD Hauppage
valido nell'unità per poter accedere all'intera gamma di driver e file
di programma. Usa i file scaricati non quelli sul tuo cd. Chiudi la
finestra del cd se si apre automaticamente. Anche se i driver sono già
stati installati, è consigliabile fare prima clic sul pulsante INSTALL
DRIVERS poiché dovrebbero corrispondere meglio alla versione di WINTV6.
Quando viene segnalato che i driver sono stati installati, è possibile
fare clic sul pulsante INSTALL WINTV 6. Ti verrà richiesto di riavviare
il computer al termine dell'installazione. http://www.g8ajn.eyrg.net/dlsoftware2.html

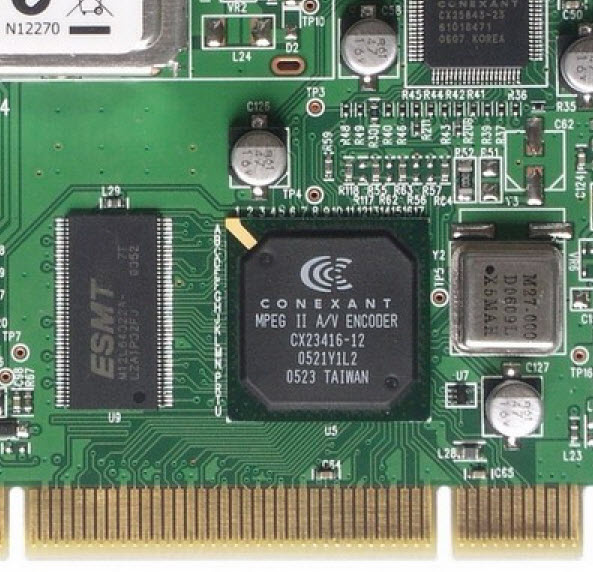

Qui e la parte più importante della scheda WIN-TV MPEG2 A / V / ENCODER, sulla scheda ha i segnali di entra con un Video Analogico, questo segnale viene elaborato dal programma Generator quella che porta tutta la parte della trasmissione, ci permette con il programma DigiLite TS Generator v1-46.exe una volta eseguito il programma e genera un file che lo manda tutto nella porta USB che viene decodificata sul FT2232H che lo genera la conversione e manda i due segnale I e Q, i segnali vanno sul modulatore e la sua conversione arriva sul AD8346 invia i segnali sulla scheda a questo punto lo manda in antenna.
G8AJN la nuova versione. http://www.g8ajn.eyrg.net/dlindex.html
http://www.g8ajn.eyrg.net/dlsoftware2.html ______________________________________________________________________________________________________________________________
Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio Se avete dei problemi mandami un messaggio rispondo, accetto consigli, e-MAIL Antonio ik1hgi
