Prima versione amplificatore schema

Prima versione amplificatore PCB

Questo semplice amplificatore lavorato come previsto su tutte le bande microonde inferiori. La tabella seguente mostra la potenza di uscita con l'ingresso 0 dBm e la potenza di uscita saturo Il guadagno rotola scendere a frequenze più elevate, ma l'amplificatore può fornire un aumento di modesta potenza per tutti i semplici transverter.

Ho scelto il GVA-84, che richiede solo una tensione di 5 volt e nessuna resistenza di polarizzazione, la polarizzazione è fornita attraverso un choke RF

Frequenza	Pout linear	Out max
902 MHz	+19 dBm for 0 dBm in	+21 dBm
1296	+19 dBm for 0 dBm in	+22.8 dBm
2304	+19 dBm for 3 dBm in	+20.5 dBm
3456	+15 dBm for 3 dBm in	+18.8 dBm
5760	+9 dBm for 3 dBm in	+13 dBm

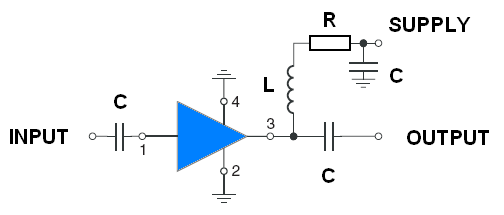

Un dispositivo simile, il GALI-84, dovrebbe fornire prestazioni simili, ma richiede una resistenza di polarizzazione, come altri MMICs. Questo permette il funzionamento da tensioni più elevate. I valori di resistenza sono relativamente piccole, quindi un'induttanza RF è ancora necessaria per impedire la resistenza di polarizzazione di assorbire la maggior parte della potenza RF. Si potrebbe notare che le schede transverter hanno un modello terreno per la fase di trasmissione finale che potrebbe anche montare il pacchetto di tre transistor ho intenzione di provare uno, ma non hanno ancora ottenuto ad esso.
Questo amplificatore funziona anche a frequenze più basse, ma i condensatori e induttori avrebbe bisogno di valori più grandi.

Amplificatore 1.250mhz

potenza in 1mw/out 400mW

Amplificatore schema

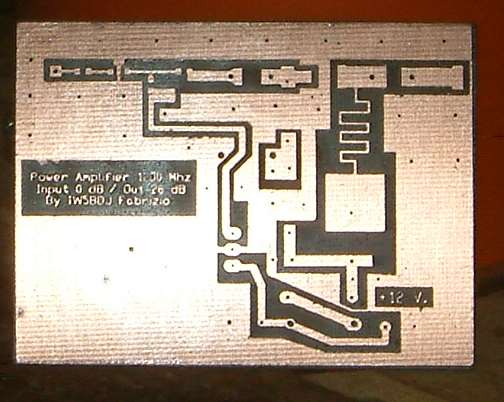

Amplificatore PCB

Amplificatore 1.250mhz

Ho studiato un Amplificatore adatto di abbinare sul modulatore QPSK DVB-S Digitale con una potenza di uscita 0,1mw dBm 0 utilizzando GVA84 sulla prima versione del autore Paul Wade W1GHZ non potevo arrivare sulla soglia per il modulare Mitsubishi Modulo RA18H1213Gi, avevo una uscita di 16 dBm uscita 40 mW come chiede Data sheet avevo l'uscita pari di 12 Watt con una tensione 5+ volt.

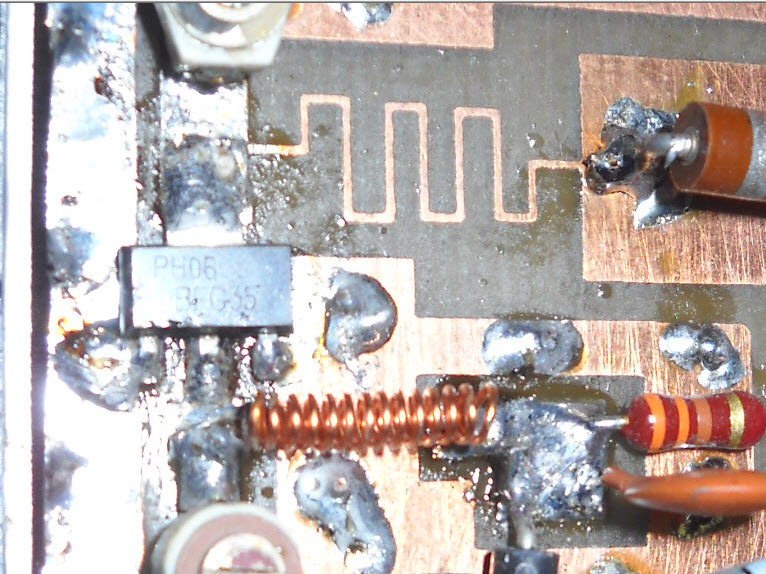

Sul secondo progetto nuovo di poter utilizzare un guadagno 0 (zero) dBm, 1mW di potenza in uscita fra 300/400 mW, come si vede sulla schema abbiamo utilizzato come ingresso GVA84 MMIC, e utilizzando un finale BFG135 utilizzando alimentatore 12 + volti vedi lo schema amplificatore.

Abbiamo bisogno di regolare l'ingresso al modulo RH18H1213 con un attenuatore di far emergere una potenza massima di 12 watt per evitare la compressione del segnale digitale.
Il guadagno dell'amplificatore è di 26 dBm avremo circa 400 mW, adatto per Mitsubishi Modulo RA18H1213Gi.

dBm alla tabella di conversione Watt

dBm	Watts	dBm	Watts	dBm	Watts
0	1.0 mW	16	40 mW	32	1.6 W
1	1.3 mW	17	50 mW	33	2.0 W
2	1.6 mW	18	63 mW	34	2,5 W
3	2.0 mW	19	79 mW	35	3.2 W
4	2.5 mW	20	100 mW	36	4,0 W
5	3.2 mW	21	126 mW	37	5.0 W
6	4 mW	22	158 mW	38	6.3 W
7	5 mW	23	200 mW	39	8,0 W
8	6 mW	24	250 mW	40	10 W
9	8 mW	25	316 mW	41	13 W
10	10 mW	26	398 mW	42	16 W
11	13 mW	27	500 mW	43	20 W
12	16 mW	28	630 mW	44	25 W
13	20 mW	29	800 mW	45	32 W
14	25 mW	30	1,0 W	46	40 W
15	32 mW	31	1.3 W	47	50 W
