IK1HGI cosa ho fatto
NEW ANTENNA CJU
I mie di risultati ottenuti
Sulla frequenza 435 MHz ricevere i segnali dei satelliti Russi
Dal un dipolo singolo!! ho iniziato a capire se era possibile con due
dipoli incrociati risultato ottenuto, si può usate anche come direttiva tenendo
in mano no fissa sul palo, come fatto io per le mie esigente non ho
possibile avendo dei problemi fisici (non commento)
|
I mie di risultati ottenuti Sulla frequenza 435 MHz ricevere i segnali dei satelliti Russi
Stamattina 10/01/2026 ore 09:25, le mie sperimentazioni finiscono non
pubblico più i miei risultato con Antenna CJU, ricevo anche la
telemetria e il segnale SSTV un particolare buono se arriva in testa!!!
se si trova EST ho OVEST poco il segnale arriva ma non codifica. E buono
se si riceve con lo stilo PVC in mano direzionato al satellite, Quello che ho ricevuto antenna sul palo
Avendo avuto dei risultati ottenuto nel passato su
tanti __________________________________________________ IK1HGI finalmente una buona Antenna CJU
Qui si nota si sistema che ho ha fatto un mio amico Nico segnale giometria dB Questo e duale dipolo CJU
Antenna CJU a croce ha un guadagno 6,02 dB
______________________________________________________ __________Video della REALTA' OTP CW__________
__________Video della REALTA'__________ _________ Dimostrazione filmato come avviene Antenna CJU _________
|

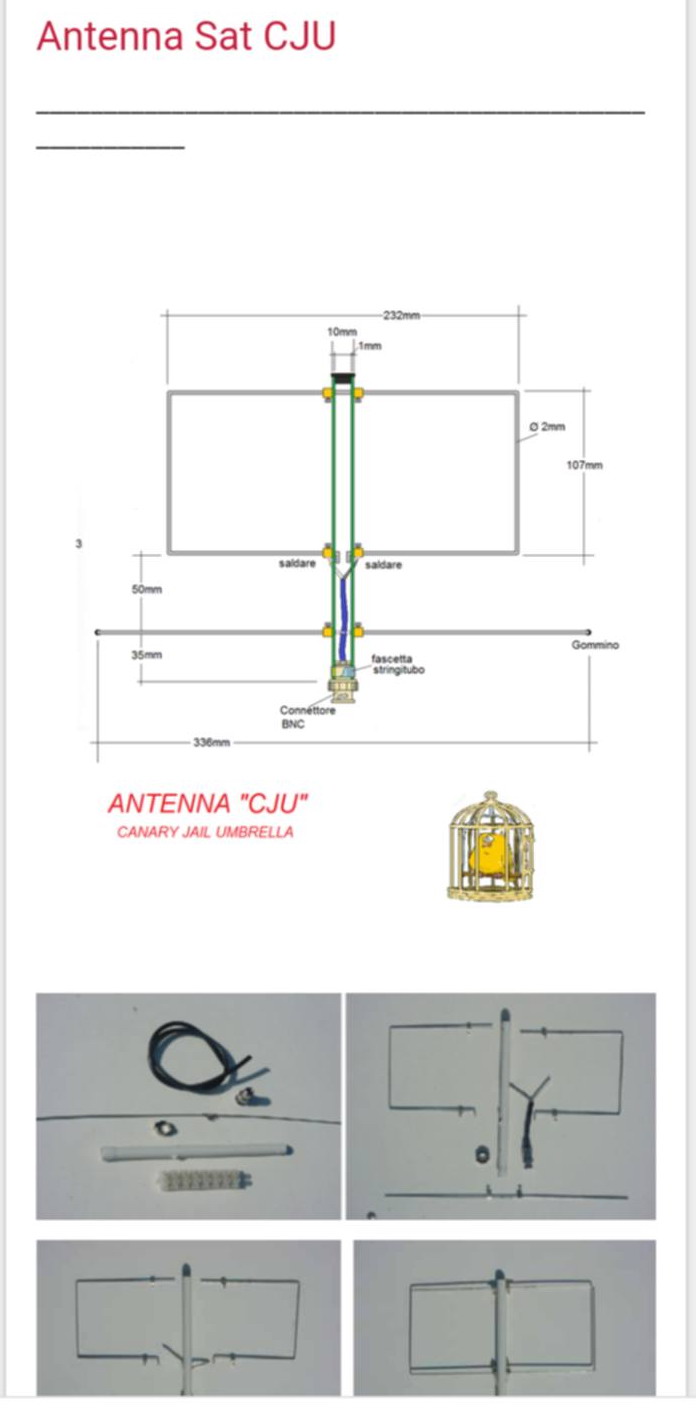

Antenna dell' Autore
https://www.amsat.org/ANTENNA-CJU.pdf
UNA DESCRIZIONE DELL'AUTORE
Andiamo alla costruzione STUB non è difficile alla realizzare
Rispettare la misure lunghezza del filo
spessore 1,5 mm STUB 17
cm
go preso lo spunto del sistema della Turnstyle del Stub
collegare al centro e una piccola parte di tagliare del RG58
e
ricavare una parte di
massa come foto grazie
___________________________________________________________________________________________
Qui ho notato più del rumore di fondo più rumorosa della
Turnstyle
Qui ho notato la differenza del rumore di fondo più pulita
rispetto la Turnstyle
_______________________________________________________________________________ Adesso cercate di capire come ho ottenuto il
lavoro non c'è
__________________________________________________________________________
Mi è stato chiesto come vengono collegamenti i dipoli
CJU dentro fatto un dei fori di ceratura il
progetto non e mio ho visto su
internet e lo realizzata della mia idea, come si
vedere nella scatola non c'è molto da scrive le foto parlano molto bene ho utilizzare
per le misure come schema da realizzare autore ma doppio della mia idea, io ho direzionato la parte dei
dipoli del centrola direzionato al
NORD
altro particolare scatola di derivazione elettrico un prolunga
con il dato vedi foto, una distanza 10 cm fare SLOT come foto il PVC io ho
usato del PVC 25 fate uscire il cavo RG58 realizzare sopra i dipoli serrate 5 spire
altro particolare scatola di derivazione elettrico un prolunga
con il dato vedi foto, una distanza 10 cm fare SLOT come foto il PVC io ho
usato del PVC 25 fate uscire il cavo RG58 realizzare sopra i dipoli serrate 5 spire
______________________________________________________________________________
PVC che usato e lungo 100 sotto collegato su tubo e dentro del 20 lungo 3 metri la tenuto ed ok
basta sulle Scatola deviazione elettrico Questi sono dei esempi
come ottenere dei risultati di montaggio IDEA
PVC 32 incastrato
PVC 25 singolo modo Anche questo sistema si può ottenere e da usare
io ho dato tanti coniglie adesso sta a voi
___________Video è la REALTA'___________
___________________ Dimostrazione ________________
____________________________________________________________________________________________
Mi troverai anche su Facebook per la presentazione dei test,
__________________________________________________________________________________________
Antenna 70cm Turstyle
- Antenna QFH 137 MHz
molto a scrivere basta vedere e capire come ho fatto
la basetta si si deve adatta per la scatola
che comprate e realizzare una fresatura in mezzo come foto
come viene usato la
scatola deviazione elettrico
Taglio sul PCV lungo 70 cm per utilizzare
uscito RG58
Taglio sul PCV lungo 7 cm per utilizzare
uscito RG58
Usare questo tipo PVC con dato
collegare al pvc elettrico del 25
vostre esigente, affittabile per me non ha molto peso, la scatola
per usare i braccetti
dei dipoli sono
lungo 23cm x10,5 per due come schema, si può anche usare un PCV del
rotondo 8x4 cm
installato
io ho usato questo sistema, se volete ottenere più tenuta sta a voi
Fare un foto del diamo pvc a vite
qui inserito già finito
Fai partir
grazie ciao 73 ik1hgi
Antenna QFH Super - Nuova Antenna 70cm
Mini QFH Piattino - Mini QFH Filo Rame
__________________________________________________________________________________________
Anno 2026 Gennaio
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
