AMPLIFICADORES DE RF (BUFFER) DE BAIXO SINAL

A idéia é montar um transceptor de SSB por fase.
Vamos estudar as várias etapas do receptor e do transmissor.
Montando ou o mais simples ou o mais sofisticado.
Iniciaremos com o amplificador de entrada de antena de um receptor.

Elegemos alguns tradicionais usados em SDR ou em transceptores conhecidos para teste :

Os ensaios foram feitos com impedancias de 50R na entrada e saida do Buffer e a varredura é de 1 a 30MHz.
Os ensaios são comparativos entre si.
A unica alteração foi o fator de redução ou ampliação do eixo Y (altura) do gráfico, que aparece no canto superior direito da foto.

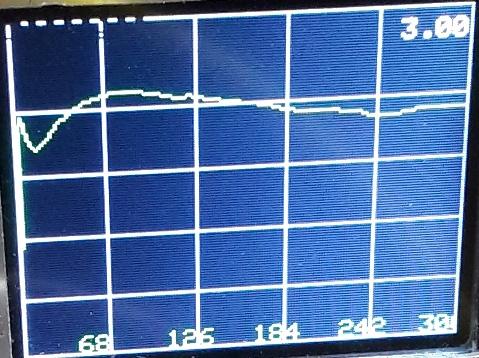

1. MBITX Versão antiga (2N3904)




Resultado: ganho começa a cair em 17MHz

2. MMIC caseiro do De Marco exPY2WM (SK) com 2N3904
http://buratto.eng.br/py2wm/MMIC/mmic.html

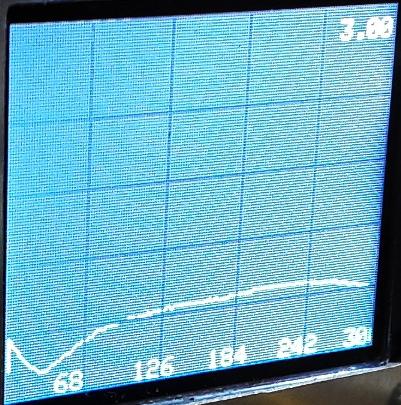

Resultado :
Note que o ganho foi abaixo do anterior (cerca de 3 vezes menor), tambem apresenta uma queda acima de 24MHz

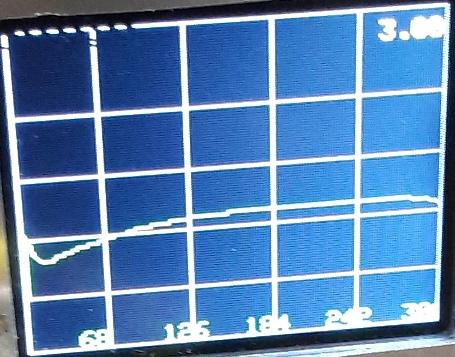

3. MMIC caseiro do De Marco exPY2WM (SK) com BFR93
http://buratto.eng.br/py2wm/MMIC/mmic3.html





Resultado :
Desempenho superior ao mesmo circuito com 2N3904, mas inferior ao do mbitx.
O sinal cai somente no final da escala.

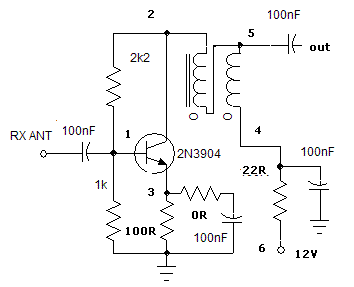

4. Circuito amplificador de RF usado por mim em diversas aplicações, derivado dos amplificadores do primeiro BITX, onde a impedancia de entrada sendo de 50R teriamos a impedancia de saida em 200R, coloquei apenas um transformador de impedancias de 4:1, saindo 50R.





Resultado : Apresenta resultado superior aos mmic caseiros, mas inferior ao novo circuito do mbitx. A queda de sinal em cerca de 21MHz parece ser propria do 2N3904.

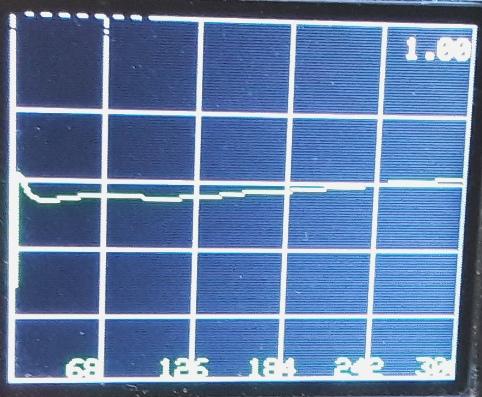

4. Circuito anterior com BFR93



Resultado : Melhor circuito até agora, apresenta um resultado muito melhor que os anteriores, veja que o ganho vertical é 1 e nos anteriores era 3. portanto este teria uma amplitude de 9 escalas verticais se comparado aos anteriores.

5. MMIC comercial MSA-0386.

Este MMIC custa no Ebay 10 peças US$ 2.84 ou 20 peças US$4.
Devido ao seu baixo custo e ao bom desempenho comprei alguns.
Montei um circuit simples com alimentação de 5V regulados (78L05) e alimentação com um indutor comercial de 47µH (do tamanho de um resistor de 1/2W).


IMPORTANTE :
Adicionamos a entrada um atenuador de -10dB (100R a terra 68R em serie e 100R a terra)

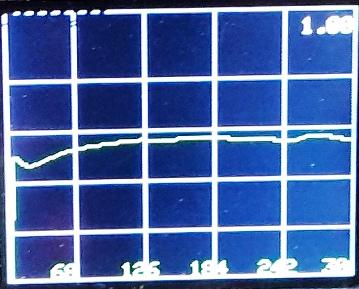

Resultado :
Sem o atenuador tinhamos uma saturação, com o atenuador o resultado ficou comparavel ao anterior. Obviamente reduzindo a atenuação o resultado será superior.


Conclusão :
Para Frequencias acima de 18MHz o uso de transistores comuns não é recomendavel. Usar transistores como o BFR93 que apresentam otimo desempenho.
O uso dos MMICs é altamente recomendavel, pois o ganho é linear de DC a GHz.
Mas quem não tem cão caça com gato ... use o disponivel ... espero ter ajudado.
Caso voce tenha um novo circuito em vista de Buffer, não de driver  e tenha duvidas escreva para que eu avalie se a montagem e teste é viavel (se tenho os componentes).

Próximo teste BFP filtro passa banda

73 de py2ohh miguel
