FILTRO PASSA BANDA AJUSTAVEL 3 a 30 MHz (prototipo)



Montamos um novo circuito do filtro passa banda com baixa impedancia (low Z BPF).
A idéia é um filtro duplo usando o recurso da baixa impedancia e do uso de um capacitor variavel apenas.
Usaremos este filtro como padrão para o receptor por fase em construção.

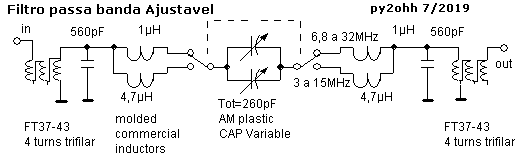

O esquema mostra tudo :



Os toroides de entrada e saida são de banda larga com AL entre 700 e 2000, enrolados com 4 a 6 voltas de fio trifilar.
Os indutores pdem ser os comerciais, parecidos com resistores (no meu caso utilizei indutores brasileiros azuis).

O capacitor variavel é de recepção AM-FM as duas seções de AM são ligadas em paralelo...o valor das capacitancias somadas pode ultrapassar os 260pF, os trimers que geramente estão ligados em paralelo com o variavel devem se ajustados para a menor leitura, pois influem muito na frequencia maxima.
Outra caracteristica importante do capacitor variavel é que os parafusos de fixação e o eixo de ajuste não sejam ligados ao terra do capacitor (carcaça), pois o capacitor não esta ligado a terra no circuito, alem de prejudicar na fixação em um painel metalico.
Na minha montagem tivemos uma banda de passagem (-3dB) de cerca de 400kHz de 3 a 15MHz (indutor de 4,7µH) e com uma banda de passagem de 1MHz de 6,8 a 30MHz ( indutor de 1µH ). A maxima frequencia foi de 32MHz.

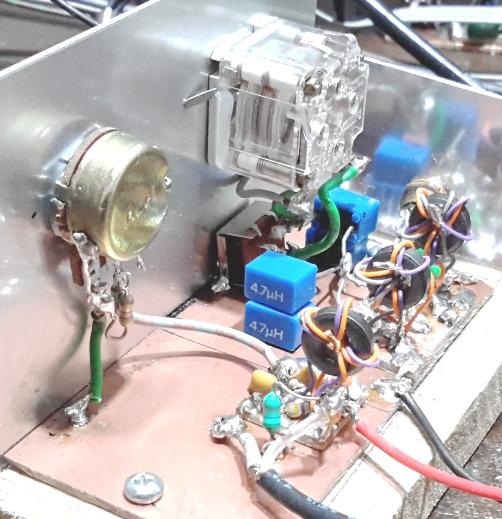

Como moro proximo a São Paulo, com muitas estações de AM em ondas medias, uso um metodo simples para evitar estas interferencias, um indutor menor que 1µH (0,22 a 1µH)  entre a entrada de antena e o terra. (na foto acima o indutor verde, na parte inferior da foto, de 680nH esta sendo usado como filtro).

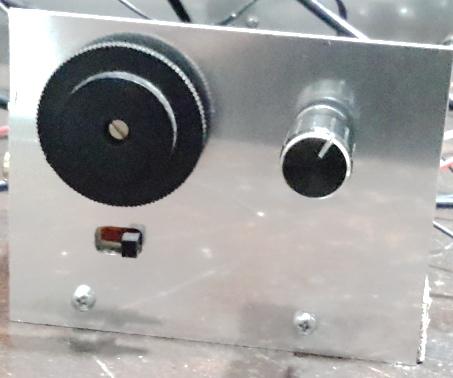

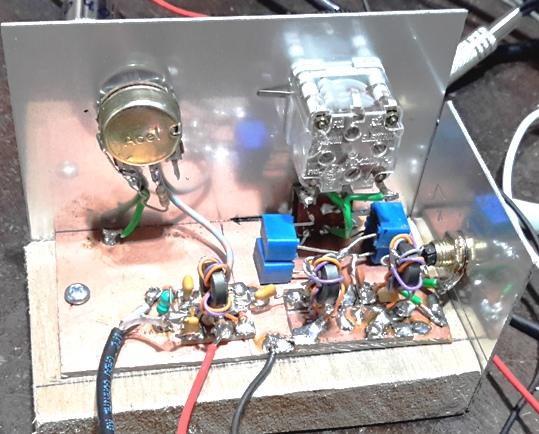

Montamos um prototipo com este filtro e um amplificador de RF (item #4) com ganho ajustavel (potenciometro de 1K com 470R em paralelo no lugar do resistor de 0R do referido esquema), usando umBFR93.
O ajuste do filtro não é critico, pois tem uma banda passante grande, o que ajuda a recepção em caso de um QRM intenso, quando ao sair fora do ajuste do ponto maximo de sinal, a relação sinal ruido fica bem melhor.

73 de py2ohh miguel
